WorksheetsASAS 6 DASAR PROGRAM KEAHLIAN TKR
Total questions: 50
Worksheet time: 1hrs 27mins
Saat melakukan pengukuran camshaft, dial indicator terbaca seperti pada gambar di bawah ini! Berapa keolengan (run-out) camshaft tersebut?
0,11 mm
0,16 mm
0,08 mm
0,06 mm
0,03 mm
Pemeriksaan seperti gambar di bawah ini hasilnya adalah gerak maksimal jarum menunjuk pada angka 0,9 kgf/cm2. Pernyataan yang sesuai adalah ….
thermostat rusak
radiator cap rusak dan harus diganti
jumlah coolant kurang
ada kebocoran cooling system
radiator cap masih dapat digunakan
Cooling fan tidak berputar saat mesin telah mencapai suhu kerja. Apa kerusakan yang dapat terjadi?
radiator kotor
water pump lemah
thermostat terus membuka
thermoswitch putus
fan belt kendor
Untuk mengukur arus searah, maka selektor multimeter diarahkan ke tanda rentang ….
Saat pedal akselerasi diinjak mendadak dan acceleration system pada karburator bekerja, bahan bakar keluar menuju venturi melewati ....
main jet dan slow jet
main nozzle dan idle port
main jet dan power jet
main nozzle dan pump jet
idle port dan slow port
Pada saat melakukan tune-up mesin dengan karburator dan melakukan pembukaan throttle valve dengan cepat hasilnya pump jet tidak mengeluarkan bahan bakar. Hal yang dapat dipastikan adalah ….
kendaraan tidak kuat menanjak
normal, bahan bakar irit
akselerasi mesin buruk
mesin tidak bisa idle
tenaga mesin maksimal
Pada sistem EFI, walaupun tekanan fuel pump relatif konstan akan tetapi ada saat dimana tekanan bahan bakar di fuel rail/delivery pipe menjadi terlalu tinggi, seperti saat mesin idle. Komponen yang bekerja mengembalikan bahan bakar dari fuel rail menuju fuel tank pada saat tersebut adalah ….
pressure regulator
injector
ISCV (Idle Speed Control Valve)
pulsation damper
check valve
Di bawah ini yang merupakan ciri-ciri sistem bahan bakar diesel tipe common rail
adalah ….
menggunakan governor tipe pneumatik dan sentrifugal
injection timing diatur oleh automatic timer
tekanan bahan bakar yang dihasilkan supply pump lebih rendah dibandingkan diesel konvensional
ECU supply pump tidak memiliki governor dan automatic timer
kecepatan putaran supply pump diatur oleh ECU
Putaran idle mesin diesel buruk. Mekanik melakukan pekerjaan pemeriksaan seperti gambar di bawah ini. Injection nozzle menggunakan tipe multi-hole dan hasil pengukuran tekanan 130 bar (standar 100-105 bar). Tindakan perbaikan mekanik yang benar adalah....
mengganti nozzle
membersihkan injection nozzle
menambah tebal adjusting shim
mengurangi tebal adjusting shim
A. mengganti injection pump
Hasil pekerjaan pengukuran di bawah ini adalah 0,06 mm (limit 0,08 mm). Pernyataan yang sesuai di bawah ini adalah …
keluar asap putih saat mesin hidup
tekanan kompresi terlalu tinggi
keluar asap hitam saat mesin hidup
tidak perlu perbaikan
perlu penggantian piston ring saja
Pekerjaan tune-up mesin di bawah ini yang berhubungan/berpengaruh terhadap besar percikan bunga api busi adalah ….
penyetelan idle mixture
penyetelan ignition timing
penyetelan valve clearance
penyetelan celah contact point
mengukur rasio kompresi mesin
Dari pilihan spesifikasi engine oil di bawah ini, manakah yang memiliki kualitas paling baik dan cocok digunakan pada diesel engine ?
SAE 10W-40 API CF JASO MB
SAE 15W-40 API SG JASO MA
SAE 10W-30 API SM JASO MA
SAE 25W-40 API SJ JASO MB
SAE 10W-40 API CD JASO MA
alasan dilakukan pekerjaan seperti gambar di atas ini adalah ….
Suara kopling berisik
Timbul suara saat pedal kopling ditekan
Timbul suara saat pedal kopling dilepas
kopling selip
gigi percepatan transmisi tidak bisa dipindah
Di bawah ini yang bukan merupakan penyebab gangguan kendaraan tidak kuat
menanjak/membawa beban berat adalah ….
facing terkena oli
torsion damper kocak
fly wheel tidak rata/oleng
pressure plate tidak rata
diaphragm spring lemah
Pada sistem EFI (Electronic Fuel Injection), tegangan input injector berasal dari ….
ECU
relay EFI
relay fuel pump
MAPS
CKPS
pada kondisi apa kerja planetary gear unit transmisi otomatis pada gambar di atas ini?
deselerasi
akselerasi
hubungan langsung
mundur
top speed
Timbul suara berisik yang berasal dari sistem pemindah tenaga kendaraan. Hasil tes jalan di bawah ini merupakan alasan mekanik perlu melakukan overhaul differensial, kecuali ….
suara timbul di semua posisi gigi transmisi
suara hilang saat pedal kopling ditekan
suara timbul walaupun pedal kopling ditekan
suara timbul berubah-ubah sesuai besar pembukaan throttle valve
pengencangan propeller shaft bracket baik

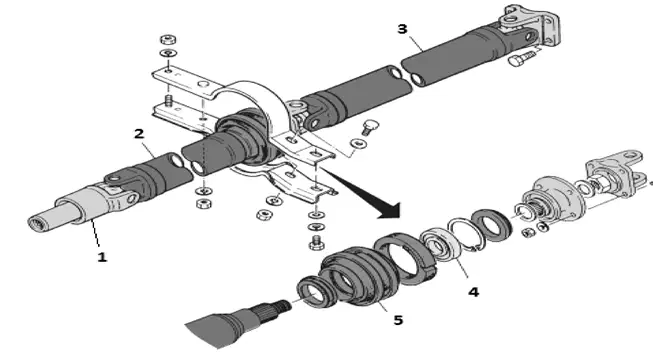

Komponen yang berfungsi untuk menyesuaikan perubahan jarak antara transmisi dan differensial saat jalan bergelombang ditunjukkan pada no .…
1
2
3
4
5

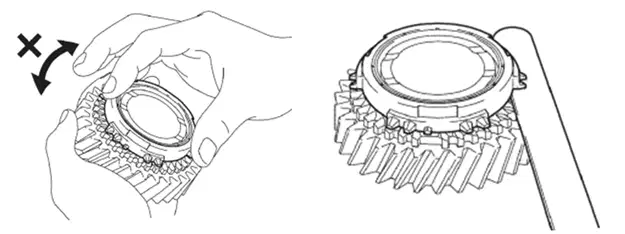

Terjadi gangguan pada unit transmisi manual sehingga seorang mekanik melakukan pekerjaan overhaul. Dari hasil pemeriksaan seperti gambar di bawah ini hasilnya adalah speed gear bergerak bebas dan ukuran celah 0,80 mm (limit 0,75 mm). Pernyataan yang paling benar adalah ….
speed gear baik
speed gear perlu diganti
synchronizer ring
harus diganti
synchronizer ring
masih baik
clutch hub aus
Dari hasil pengukuran propeller shaft di bawah ini, terbaca hasil pembacaan alat ukur adalah 2,0 mm. Apa yang terjadi jika propeller shaft ini digunakan?
perpindahan gigi percepatan transmisi sulit
timbul suara abnormal saat pedal kopling diinjak maupun dilepas
getaran besar
kendaraan kurang bertenaga saat menanjak
normal
Apa arti angka 60 seperti yang ditunjukkan pada kode ban di bawah ini?
(tinggi ban/lebar ban) x 100
tinggi ban/lebar ban
lebar ban/tinggi ban
(lebar ban/tinggi ban) x 100
rim diameter/lebar ban
Keausan ban seperti gambar di bawah ini dapat disebabkan oleh ….
tekanan ban kurang
tekanan ban berlebihan
camber positif
camber negatif
standing wave
Apa yang harus dilakukan mekanik terhadap posisi yang ditunjukkan oleh tanda panah pada gambar unit rem di bawah ini ….
memberi brake fluid
memberi tanda pemasangan
memberi grease temperatur tinggi
memberi oli
membersihkan dengan sand paper
Pernyataan di bawah ini yang bukan merupakan alasan seorang mekanik melakukan pekerjaan seperti pada gambar di bawah ini adalah ….
setelah mengganti brake pad
rem berfungsi tidak normal
setelah mengganti piston seal
pada wheel cylinder
setelah mengganti brake fluid
setelah overhaul cylinder master
Di bawah ini yang termasuk dalam prosedur pemeriksaan/penyetelan sistem kemudi tipe rack and pinion adalah ….
pemeriksaan sector shaft
pemeriksaan ball nut
penyetelan panjang tie-rod
pemeriksaan pitman arm
pemeriksaan sector gear
seorang mekanik menyetel komponen yang ditunjuk anak panah dengan arah seperti pada gambar di bawah ini. Tujuan mekanik adalah untuk menyetel ….
toe-in
caster positif
camber positif
camber negatif
offset
Di bawah ini yang tidak termasuk penyebab gangguan pada sistem suspensi depan tipe
wishbone dengan torsion bar adalah ….
shock absorber bocor
oil spring lemah
lower arm retak
upper arm retak
torsion bar bengkok
Hasil pengukuran tegangan batere adalah 8,0 V. Apa tindakan perbaikan yang tepat?
menguras dan mengisi ulang dengan air zuur
menguras dan mengisi ulang dengan elektrolit
menambah elektrolit
meng-charge batere
membersihkan terminal batere
Alasan utama kenapa kendaraan yang menggunakan electronic power steering (EPS)
memiliki konsumsi bahan bakar yang lebih irit adalah ….
menggunakan torque sensor
kerja komponen diatur secara elektronik
komponen sistem lebih sedikit
kerja control valve lebih ringan
tidak menggunakan pompa fluida
Seorang mekanik dengan menggunakan hidrometer mengukur sebuah baterai, tanda pada hidrometer menunjukkan nilai 1.270 pada suhu sekitar 27 derajat celcius. Apa yang harus dilakukan pada baterai tersebut?
melakukan charging
menambah air zuur
baterai normal siap digunakan
menguras dan isi ulang elektrolit
menambah air murni
Bagaimana cara yang paling tepat untuk memastikan sebuah relay dapat bekerja mengalirkan arus listrik dalam sebuah rangkaian?
Mengukur resistansi terminal 86 dan 87
Memeriksa kontinuitas terminal 30 dan 87 saat terminal 86 dan 85 dialiri arus
Memeriksa kontinuitas terminal 86 dan 85 saat terminal 30 dan 87 dialiri arus
Memeriksa suara relay saat terminal 86 dan 85 dialiri arus
Memeriksa resistansi terminal 30 dan 86
Terdapat kasus headlamp dari sebuah mobil tiba-tiba mati. Mekanik telah melakukan pemeriksaan sebagai berikut: 1) fuse ada kontinuitas, 2) test lamp mati saat dihubungkan ke terminal 87 relay dan ground. Kerusakan yang dapat terjadi dilihat dari pemeriksaan tersebut adalah ….
Switch headlamp rusak
daya lampu terlampau tinggi
ground lampu putus
headlamp tidak ada kontinuitas
tahanan fuse besar
Apa alasan utama ignition timing harus diatur/diubah pada tiap kondisi mesin yang berbeda?
agar percikan api besar
agar percikan api terjadi setelah Top Dead Center (TDC)
agar percikan api terjadi sebelum Top Dead Center (TDC)
agar tekanan pembakaran maksimal terjadi tepat di Top Dead Center (TDC)
agar tekanan pembakaran maksimal selalu terjadi sesaat setelah Top Dead Center (TDC)
Sistem pengapian elektronik ini menggunakan distributor tanpa dilengkapi vacuum advance dan centrifugal advance serta menggunakan igniter untuk memutus/menghubungkan arus primer. Tipe sistem pengapian elektronik ini adalah ….
FTI (Full Transistorized Ignition)
ESA (Electronic Spark Advance)
DLI (Distributor-Less Ignition)
DSI (Dual Spark Ignition)
Contact Point Ignition
Pada pemeriksaan kontak gigi (tooth contact) differensial didapat hasil seperti gambar di bawah ini. Arah penyetelan ring gear dan drive pinion yang benar adalah........
Terjadi masalah kendaraan tidak bisa di-START. Setelah dilakukan pemeriksaan seperti gambar di bawah ini hasilnya terbaca 7,0 V. Apa kerusakan komponen yang mungkin dapat terjadi ?
pull-in coil putus
brush aus
relay starter putus
resistansi komutator terlalu tinggi
tegangan batere turun
Pada prosedur no-load test di bawah ini, secara umum berapa nilai yang seharusnya terbaca sehingga charging system pada kendaraan ini dianggap normal......
50 A atau kurang
40 A atau kurang
30 A atau kurang
10 A atau kurang
60 A atau kurang
pengukuran menggunakan pressure gauge pada instalasi AC terlihat seperti gambar di bawah ini. Apa kesimpulannya?
refrigerant berlebihan
refrigerant kurang
Kompresor rusak
AC normal
expansion valve tersumbat
Seorang mekanik melakukan pemeriksaan sistem AC mobil dengan cara mengamati sight glass saat AC beroperasi. Hasil pengamatan terlihat terlihat seperti gambar di bawah ini (tidak ada gelembung). Apa yang terjadi?
jumlah refrigerant kurang
jumlah refrigerant berlebihan
receiver tersumbat
jumlah refrigerant cukup
tekanan kompresor lemah
Sebuah mobil ketika di-start sama sekali tidak bisa hidup, dilakukan pemeriksaan 1) ground test hasilnya percikan api dari kabel ignition coil tidak ada, 2) tidak ada arus primer terminal (-) ignition coil . Kerusakan komponen apa yang dapat terjadi?
celah contact point terlalu rapat
celah contact point terlalu besar
contact point terjadi grounding
ignition switch rusak
condensator rusak

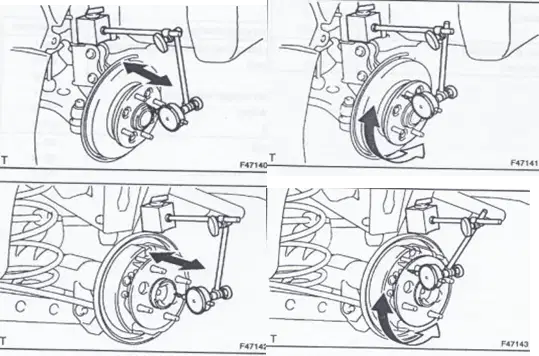

Perhatikan gambar di bawah ini dengan teliti. Kendaraan yang diperiksa ini menggunakan rem depan model cakram (disc brake), sedangkan rem belakang menggunakan rem tromol (drum brake).........
gambar 1 menunjukkan pemeriksaan run out bantalan hub penggerak depan
gambar 2 menunjukkan pemeriksaan kelonggoran bantalan hub penggerak depan
gambar 3 menunjukkan pemeriksaan kelonggoran bantalan poros penggerak belakang
gambar 4 menunjukkan pemeriksaan kelonggaran bantalan poros penggerak belakang
gambar 3 menunjukkan pemeriksaan run out bantalan poros penggerak belakang
Jika free play (gerak bebas) kemudi berlebihan tetapi kondisi streeing gear box assy baik maka yang perlu diperiksa adalah
kelurusan steering columb
kebengkokan poros kemudi (steering shaft)
keovalan steering wheel
keausan ban
keausan ball joint tie rod
Untuk menyetel gerak bebas kemudi komponen yang dapat distel adalah….
steering gear box
kebengkokan poros kemudi (steering shaft)
keausan ball joint tie rod
keovalan steering wheel
keausan ban
Bila keausan telapak ban bagian tengah lebih banyak aus dari pada sisi(pinggir) ban, Hal ini disebabkan oleh….
tekanan udara ban terlalu rendah dari spesifikasi
tekanan udara ban terlalu tinggi dari spesipikasi
penyetelan rem tidak sama kiri dan dan kanan
sering membawa beban berat
ban tidak balance
Gambar di bawah ini yang menunjukkan cara kerja shock absorber kerja ganda pada saat tertarik keatas adalah …
gambar 1 saja
gambar 2 saja
gambar 3 saja
gambar 4 saja
gambar 1 dan 2
Hand Tools dan Power Tools dibedakan atas?
Cara Kerja
Tenaga Penggerak
Bentuk
Harga
Warna
Yang bukan termasuk alat tangan adalah….
Kompresor
Gergaji
Kikir
kunci ring
Kunci inggris
Berikut ini adalah macam – macam kikir, kecuali :
Kikir datar
Kikir bulat
Kikir segi tiga
Kikir setengah lingkaran
Kikir trapesium
Snei (Thread Die) digunakan untuk membuat…
Mur/ulir dalam
Baut/ulir luar
Skrup
Lobang
Semua salah
Tap (Thread Tap) Alat ini dapat digunakan untuk membuat & memperbaiki...
Baut/ulir luar
Baut tanam
Mur/ulir dalam
Skrup
Semua salah
