Worksheets4º ESO. MICROCONTROLADORA
Total questions: 47
Worksheet time: 2hrs 34mins

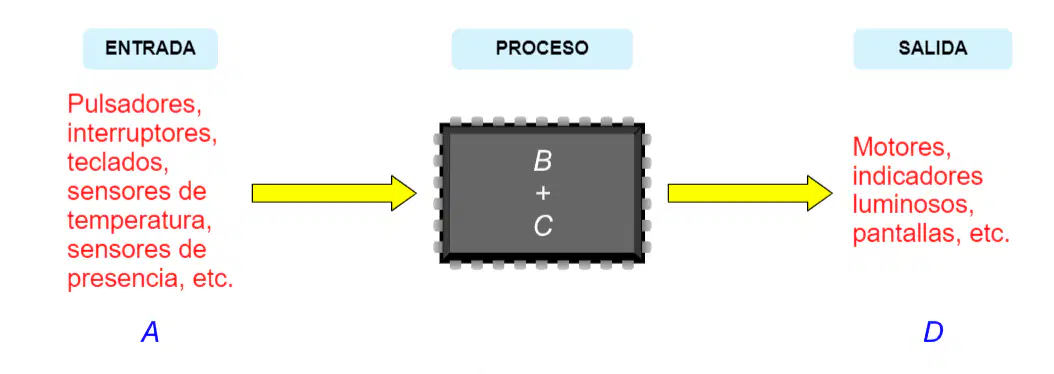

LAS INDICACIONES DEL ESQUEMA CORRESPONDEN A ...
A: DISPOSITIVOS DE ENTRADA
B: MEMORIA
C: CONTROLADORA
D: CPU
A: DISPOSITIVOS DE ENTRADA
B: CPU
C: MEMORIA
D: DISPOSITIVOS DE SALIDA
A: SENSORES
B: CONTROLADORA
C: CPU
D: DISPOSITIVOS DE ENTRADA
A: DISPOSITIVOS DE ENTRADA
B: CPU
C: MEMORIA
D: SENSORES
UNA DE LAS MAYORES VENTAJAS DE LOS MICROCONTROLADORES ES ...
SON GRANDES Y ROBUSTOS
NO SE PUEDEN HACKEAR PORQUE NO SE PUEDEN REPROGRAMAR
CONSUMEN POCA ENERGÍA. SE PUEDEN ALIMENTAR CON BATERÍAS
TODAS SON CORRECTAS
LA IMAGEN SE CORRESPONDE CON ...
A: PLACA ARDUINO
B: SENSOR DE LUZ
C: ZUMBADOR
A: PLACA ARDUINO
B: ZUMBADOR
C: SENSOR DE MOVIMIENTO
A: PLACA ARDUINO
B: ZUMBADOR
C: SENSOR DE SONIDO
A: SENSOR DE MOVIMIENTO
B: ZUMBADOR
C: PLACA ARDUINO
Las siglas CPU significan ...
UNIDAD CENTRAL DE PROCESO
UNIDAD DE CONTROL DE PROCESO
UNIDAD CENTRAL DEL SISTEMA
UNIDAD DE COMPUTADORA CENTRAL
LA PLACA ARDUINO MÁS CONOCIDA Y QUE USAMOS EN EL TALLER ES ...
ARDUINO
UNO
MEGA
BOARD
LOS PROGRAMAS QUE PODEMOS DESCARGAR PARA MODIFICAR EL CÓDIGO FUENTE SON ...
HARDWARE OPEN SOURCE
SOFTWARE ABIERTO
SOFTWARE OPEN SOURCE
SOFTWARE PROPIETARIO
ARDUINO TIENE UNA LICENCIA TIPO DE ...
SOFTWARE Y HARDWARE OPENSOURCE
SOFTWARE PROPIETARIO Y HARDWARE ABIERTO
SOFTWARE DE CÓDIGO ABIERTO Y HARDWARE PROPIETARIO
SOFTWARE Y HARDWARE PROPIETARIO

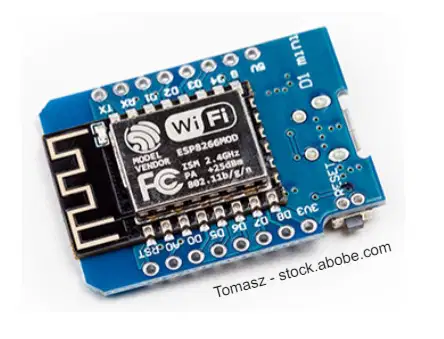

EN LA IMAGEN SE MUESTRA
PLACA UNO DE ARDUINO
MÓDULO WIFI PARA ARDUINO
PLACA ARDUINO UNO WIFI
MÓDULO BLUETOOTH PARA ARDUINO
LA IMAGEN ES ...
PLACA ARDUINO UNO
SENSOR DE HUMEDAD PARA ARDUINO
MÓDULO WIFI PARA ARDUINO
SENSOR DE ULTRASONIDOS
UN MICROCONTROLADOR ES ...
UNA PLACA DONDE SE CONECTAN ELEMENTOS DE UN CIRCUITO
UN ORDENADOR QUE UTILIZA SENSORES
UN CONJUNTO DE MEMORIAS DE ORDENADOR
UN PEQUEÑO ORDENADOR INTEGRADO EN UN CHIP

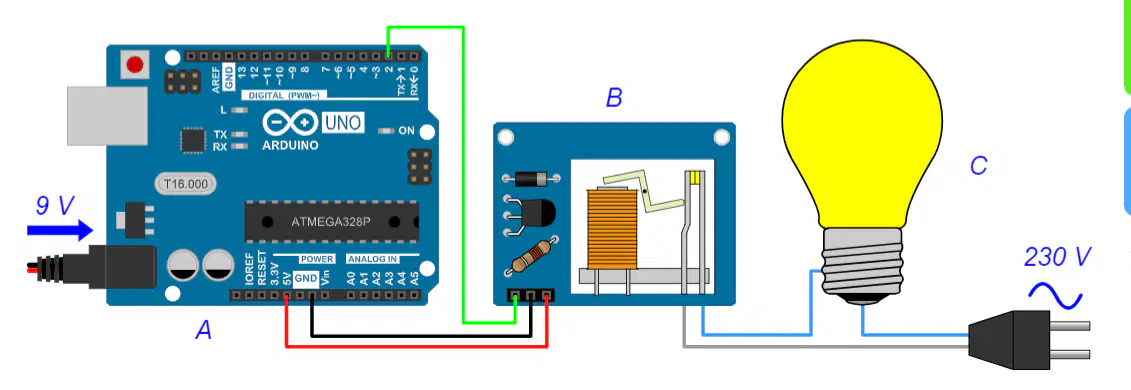

LAS INDICACIONES DE LA IMAGEN SE CORRESPONDEN CON ...
A: PLACA PROTOBOARD
B: MÓDULO DE RELÉ
C: CIRCUITO DE POTENCIA
A: MÓDULO DE POTENCIA
B: MÓDULO DE RELÉ
C: CIRCUITO DE CONTROL
A: CIRCUITO DE CONTROL
B: MÓDULO DE RELÉ
C: CIRCUITO DE POTENCIA
A: MÓDULO DE CONTROL
B: CIRCUITO DE CONTROL
C: CIRCUITO DE POTENCIA
SEÑALA LA AFIRMACIÓN INCORRECTA
LOS MÓDULOS DE COMUNICACIONES CONECTAN ARDUINO A INTERNET U OTROS DISPOSITIVOS
UN MÓDULO DE ELECTRÓNICA DE POTENCIA PERMITE A ARDUINO CONTROLAR ACTRUADORES CON MUCHA POTENCIA
UN MÓDULO DE SENSORES PERMITE A ARDUINO CAPTAR INFORMACIÓN DEL EXTERIOR
UN MÓDULO DE ELECTRÓNICA DE POTENCIA PERMITE A ARDUINO FUNCIONAR CON BATERÍAS
EL SISTEMA SMART CITY PERMITE:
CONTROLAR A LOS PEATONES QUE CRUZAN LA CALZADA
CONTROLAR AUTOMÁTICAMENTE LA ILUMNINACIÓN DE LAS CALLES
MONITORIZAR RELOJES INTELIGENTES
ARREGLAR AUTOMÓVILES AVERIADOS EN LA CALLE
¿CÓMO SE LLAMA EL SIGUIENTE COMPONENTE?
MICROCONTROLADOR
PLACA ARDUINO
PLACA PROTOBOARD
PLACA DE CONEXIONES
UN DISPOSITIVO IoT ES:
Un objeto al que se le ha dotado de conexión a Internet sobre el que se puede actuar remotamente
Una placa Arduino que podemos conectar a Internet
Una placa con sensores que captan información del exterior
Un objeto que ponemos en marcha mediante la placa Arduino
IoT SIGNIFICA:
Internet Of Things
Internet Open Time
Internet Of Time
Internet Open Technology

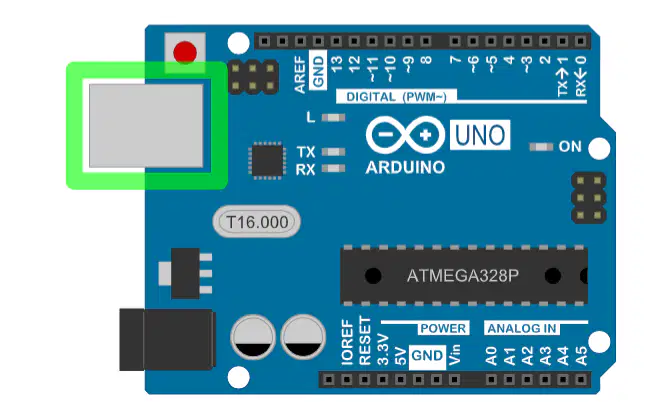

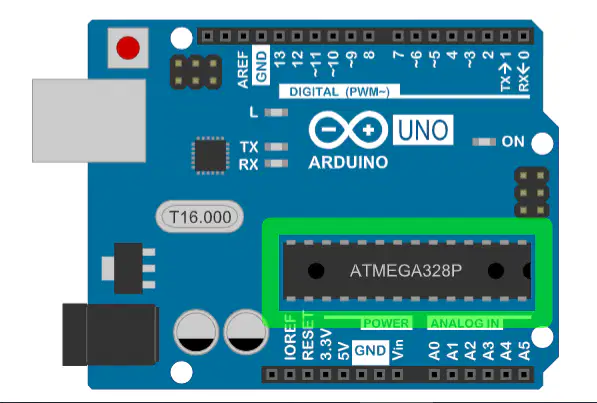

NOMBRE DEL COMPONENTE DEL RECUADRO VERDE
MICROCONTROLADOR
JACK DE ALIMENTACIÓN
PUERTO USB
BOTÓN DE RESET
EL PUERTO USB DE LA PLACA ARDUINO UNO SIRVE PARA:
ALIMENTAR LA PLACA CON 5V PROVENIENTE DEL ORDENADOR
CONECTAR LA PLACA A INTERNET MEDIANTE WIFI
GRABAR DATOS DE LA PLACA EN UNA MEMORIA USB
CONECTAR ARDUINO CON UNA PLACA PROTOBOARD
CÓMO SE LLAMA EL COMPONENTE DEL RECUADRO VERDE
PUERTO USB
REGULADOR DE TENSIÓN
JACK DE ALIMENTACIÓN
MICROCONTROLADOR

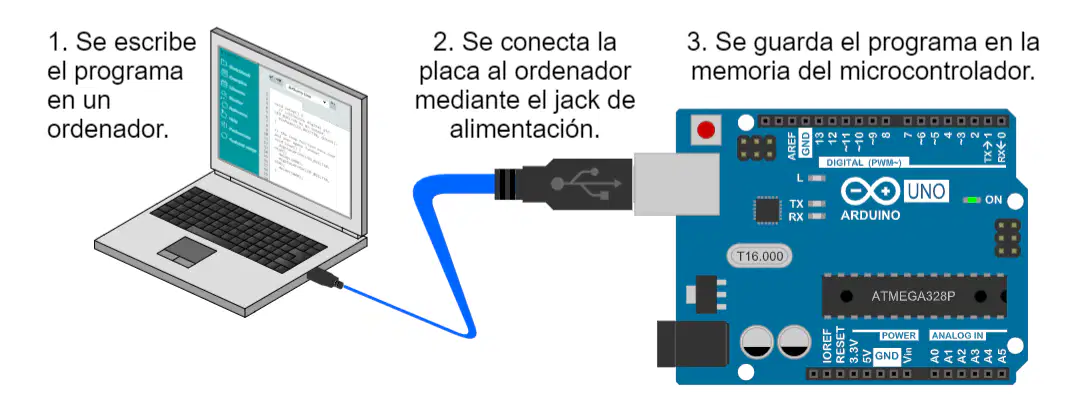

EL PASO 1 ES INCORRECTO PORQUE EL PROGRAMA SE ESCRIBE DIRECTAMENTE EN LA MEMORIA DEL MICROCONTROLADOR
EL PASO 2 ES INCORRECTO PORQUE LA PLACA SE CONECTA AL ORDENADOR A TRAVÉS DEL PUERTO USB, NO JACK DE ALIMENTACIÓN
EL PASO 3 ES INCORRECTO PORQUE EL PROGRAMA INTRODUCIDO EN LA MEMORIA DEL MICROCONTROLADOR NO SE GUARDA, SINO QUE SE RESETEA UNA VEZ QUE SE HA REALIZADO
LOS PASOS INDICADOS EN LA IMAGEN SON LOS PASOS CORRECTOS DE ENTRADA-PROCESO-SALIDA DEL MICROCONTROLADOR
EL ESQUEMA QUE SIGUE UN MOCROCONTROLADOR ES ...
PROCESO-ENTRADA.SALIDA
ENTRADA-SALIDA-PROCESO
ENTRADA-PROCESO-SALIDA
SALIDA-PROCESO-ENTRADA
LA PLACA ARDUINO FUNCIONA INTERNAMENTE CON CORRIENTE ...
ALTERNA DE 5 V
CONTINUA DE 3 V
CONTINUA DE 5 V
ALTERNA DE 3 V

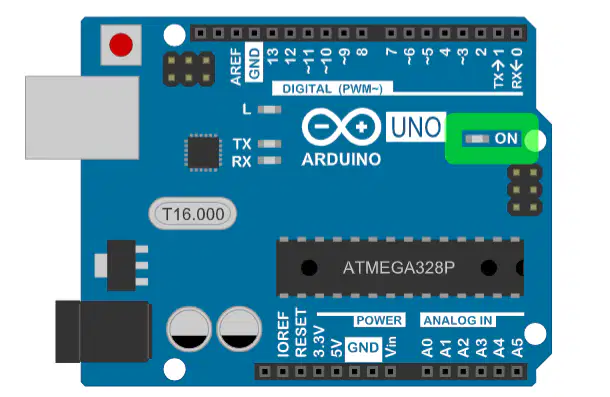

EL LED DEL RECUADRO ...
PARPADEA CUANDO LA PLACA SE COMUNICA CON EL ORDENADOR
SIRVE PARA HACER PRUEBAS
SE ILUMINA CUANDO LA PLACA ESTÁ EN FUNCIONAMIENTO
SE CONECTA EN UNA ENTRADA DIGITAL

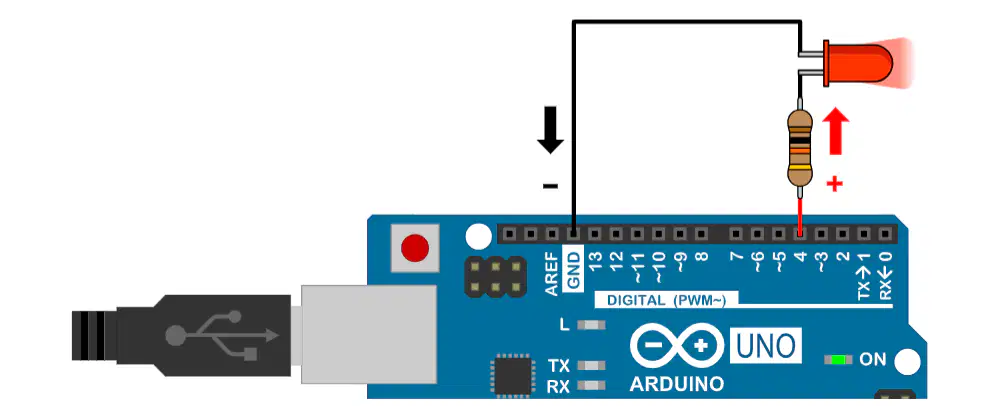

¿QUÉ ESTÁ SUCEDIENDO?
EL DIODO NO SE ENCIENDE PORQUE LA RESISTENCIA ES MUY GRANDE
LA CORRIENTE QUE SALE DEL PIN 4 NO ES SUFICIENTE PARA ENCENDER EL LED
EL MICROCONTROLADOR ENVÍA UNA CORRIENTE DE 5 V AL PIN 4
EL PIN 4 TIENE SALIDA DIGITAL 0
LA LECTURA DE TENSIÓN RECIBIDA EN LAS ENTRADAS ANALÓGICAS DE LA PLACA ARDUINO UNO ...
TIENE 1024 VALORES POSIBLES
6 VALORES POSIBLES
14 VALORES POSIBLES
2 VALORES POSIBLES

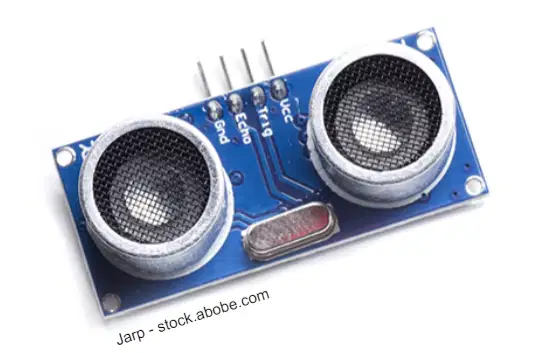

SENSOR DE ...
ULTRASONIDOS
HUMEDAD
POSICIÓN
MAGNÉTICO
SEÑALA LA OPCIÓN CORRECTA
ARDUINO UNO TIENE 6 ENTRADAS ANALÓGICAS Y 14 SALIDAS DIGITALES
ARDUINO UNO TIENE 14 ENTRADAS ANALÓGICAS Y 6 SALIDAS DIGITALES
ARDUINO UNO TIENE 6 ENTRADAS ANALÓGICAS Y 13 SALIDAS DIGITALES
ARDUINO UNO TIENE 14 ENTRADAS ANALÓGICAS Y 14 SALIDAS DIGITALES

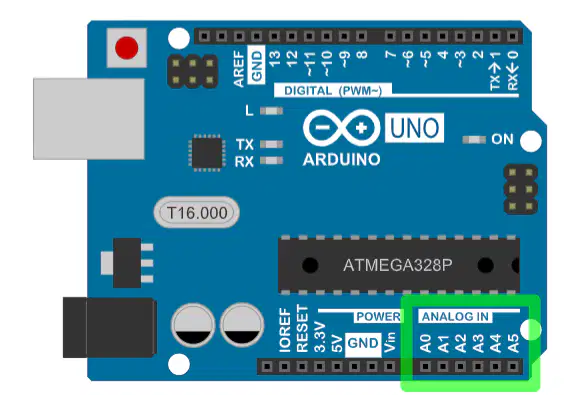

LOS PINES DEL RECUADRO ...
SON SALIDAS ANALÓGICAS
SON ENTRADAS ANALÓGICAS
SON SALIDAS DIGITALES
SON ENTRADAS DIGITALES

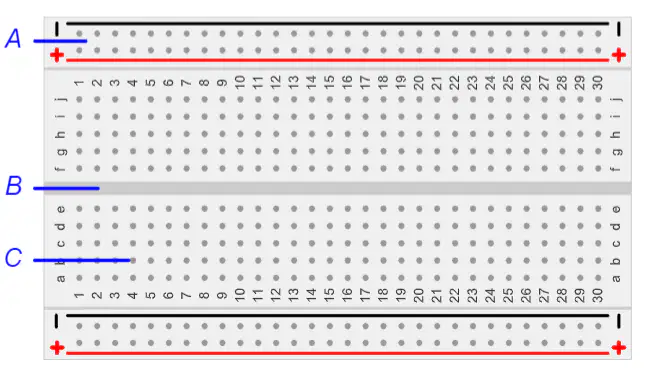

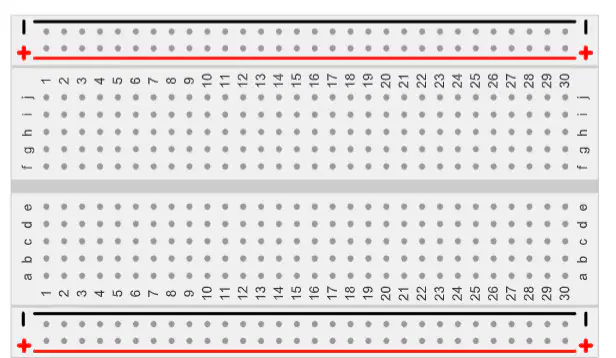

LAS INDICACIONES DE LA IMAGEN CORRESPONDEN A ...
A: BUSES DE ALIMENTACIÓN
B: PIN SEPARADOR
C: PINES DE CONEXIÓN
A: PINES DE CONEXIÓN
B: BUS CENTRAL
C: PINES DE CIRCUITO
A: BUS DE BATERÍA
B: CANAL CENTRAL
C: CONECTORES DE CIRCUITO
A: BUSES DE ALIMENTACIÓN
B: CANAL CENTRAL
C: PINES DE CONEXIÓN

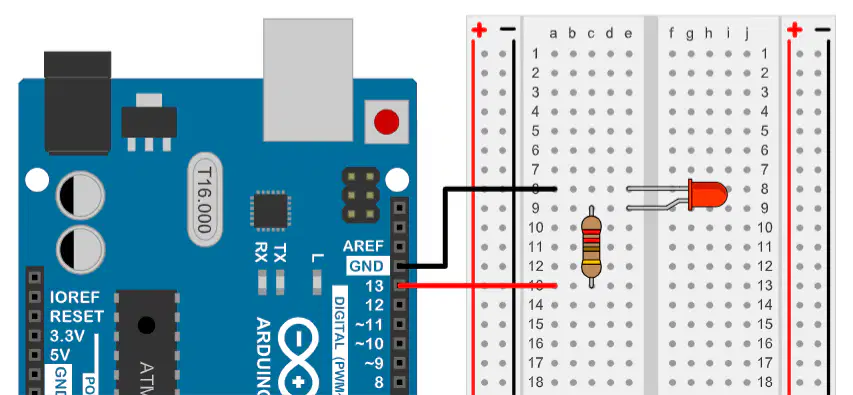

EN LA CONEXIÓN DE LA IMAGEN ...
LA PATA LARGA DEL LED DEBE CONECTARSE AL NEGATIVO
LA RESISTENCIA ESTÁ EN POLARIZACIÓN INVERSA
EL CABLE NEGRO DEBE CONECTARSE AL PIN 12
LAS CONEXIONES ESTÁN TODAS BIEN

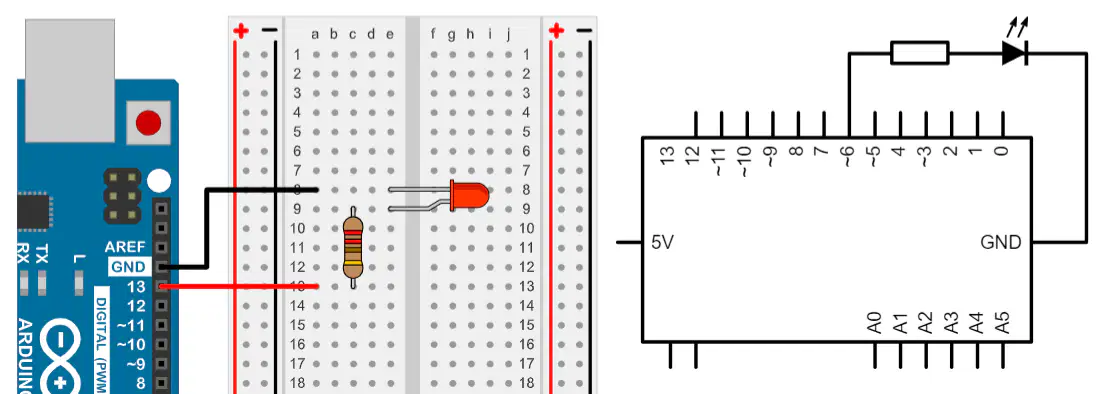

¿CUÁL ES EL FALLO EN EL ESQUEMA ELÉCTRICO DE LA DERECHA?
EL PIN DE 5 V DEBE CONECTARSE AL PIN 13
EL RESISTOR DEBE CONECTARSE AL PIN 13
EL ÁNODO DEL LED DEBE IR AL PIN GND
EL SÍMBOLO DEL LED NO ES EL CORRECTO

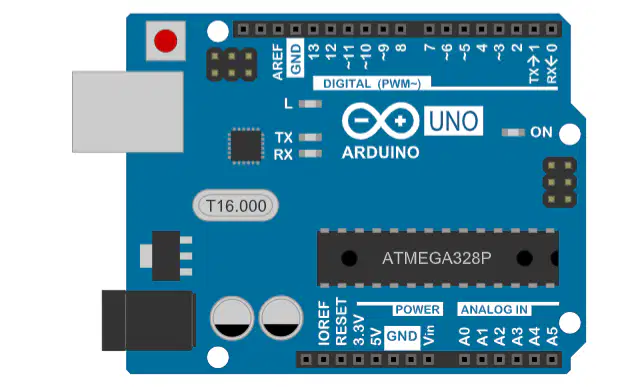

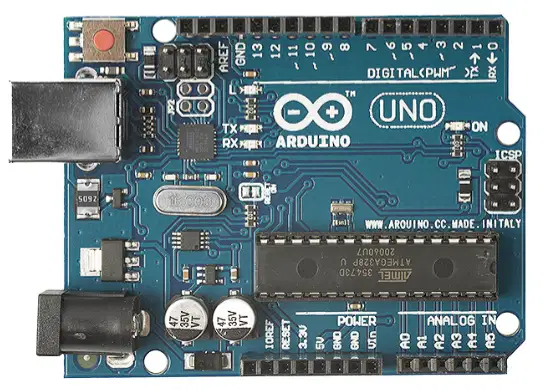

EL MICROCONTROLADOR ARDUINO UNO NO TIENE ...
UNA MEMORIA Y UNA CPU
UN CHIP Atmega328P
UNA BATERÍA DE 5 V
ENTRADAS ANALÓGICAS

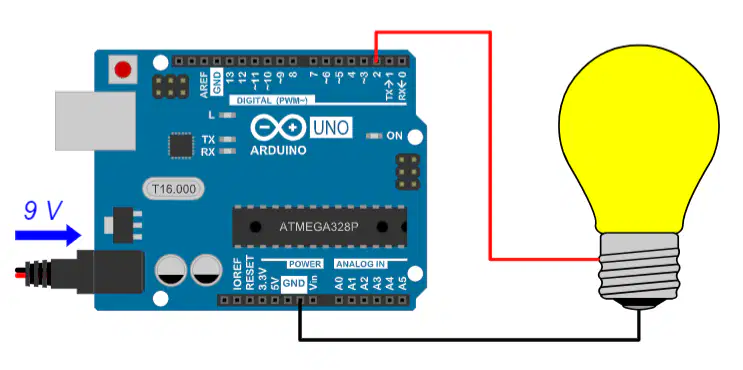

¿POR QUÉ NO FUNCIONARÁ EL CIRCUITO?
LA BOMBILLA DEBE CONECTARSE AL PIN 3, NO AL 2
LOS CABLES ROJO Y NEGRO DEBE CONECTARSE JUSTO AL REVÉS
EL CABLE ROJO DEBE CONECTARSE A UN PIN ANALÓGICO (A0, A1, A2, A3, A4, A5)
FALTA UN MÓDULO DE ELECTRÓNICA DE POTENCIA

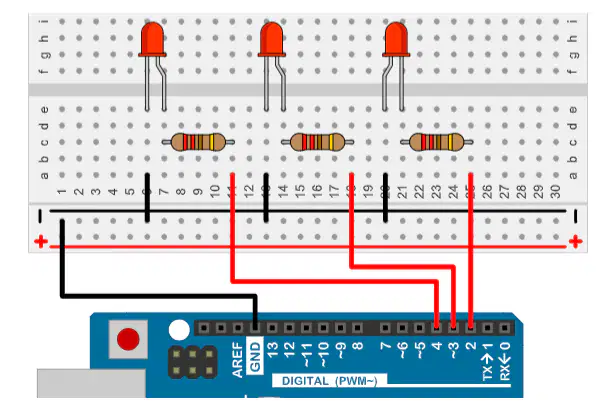

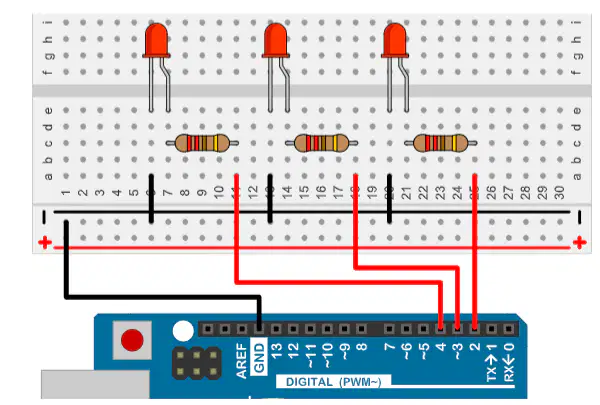

SEÑALA LA AFIRMACIÓN CORRECTA
EL PIN 3 ENCIENDE O APAGA EL LED DEL CENTRO
EL LED DERECHO ESTÁ EN POLZARIZACIÓN INVERSA
EL LED DE LA IZQUIERDA DEBERÍA CONECTARSE AL PIN 5 Y NO AL 4.
EL RESISTOR DERECHO ESTÁ MAL CONECTADO EN LA PLACA BOARD
SEÑALA LA AFIRMACIÓN CORRECTA
LOS LED IZQUIERDO Y CENTRAL NO SE ENCENDERÁN
LOS CABLES ROJOS ESTÁN CONECTADOS A LAS SALIDAS ANALÓGICAS 2, 3 Y 4
EL LED DERECHO NO SE ENCENDERÁ
LA CONEXIÓNLOS RESISTORES ESTÁN MAL CONECTADOS; ESTÁN EN CORTOCIRCUITO
SEÑALA LA AFIRMACIÓN CORRECTA
LOS PINES DE CONEXIÓN ESTÁN CONECTADOS INTERNAMENTE EN COLUMNAS
LOS PINES DE CONEXIÓN ESTÁN CONECTADOS INTERNAMENTE POR FILAS
EL PIN 1a ESTÁ CONECTADO INTERMAMENTE AL 2a
EL POSITIVO DE LA BATERÍA SE PUEDE CONECTAR A LA LÍNEA DE COLOR ROJO O A LA DE COLOR NEGRO
EN PROGRAMACIÓN, UNA VARIABLE ES ...
UNA ESTRUCTURA DE PROGRAMACIÓN QUE REPITE EL MISMO CÓDIGO VARIAS VECES
UN ESPACIO EN LA MEMORIA DONDE SE GUARDAN DATOS
UN CONJUNTO DE INSTRUCCIONES
DESCRIPCIÓN DE LAS TAREAS QUE DEBE HACER UN PROGRMA Y EN QUÉ ORDEN
¿QUÉ REPRESENTA LA IMAGEN?
SENSOR PIR
PULSADOR
SENSOR DE PROXIMIDAD
POTENCIÓMETRO

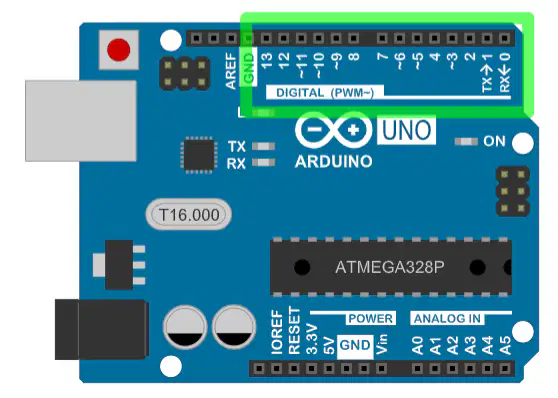

LOS PINES DEL RECUADRO VERDE ...
SON SOLAMENTE ENTRADAS DIGITALES
SE PUEDEN PROGRAMAR COMO SALIDAS ANALÓGICAS
PUEDEN SER ENTRADAS Y SALIDAS DIGITALES
SON SOLO SALIDAS DIGITALES
LAS ENTRADAS DIGITALES EN LA PLACA DE ARDUINO SON ...
LOS PINES DE A0 A A5
EL VALOR CAPTADO POR EL PUERTO USB
TENSIONES DE CUALQUIER VALOR ENTRE 0 Y 5 V
LOS PINES DEL 0 AL 13
LAS ENTRADAS DIGITALES DE UNA PLACA ARDUINO ...
PUEDEN TOMAR VALORES DE 0 A 5 V
SOLAMENTE PUEDEN TOMAR EL VALOR 0 O 5 V
PUEDEN TOMAR EL VALOR 3 O 5 V SOLAMENTE
PUEDEN TOMAR EL VALOR 0 (3V) O 1 (5V)
SEÑALA QUÉ SENSORES SE SUELEN USAR PARA APERTURA DE PUERTAS Y VENTANAS
DE POSICIÓN E INFRARROJOS
DE ULTRASONIDOS
MAGNÉTICOS Y FINAL DE CARRERA
FINAL DE CARRERA Y DE SONIDO

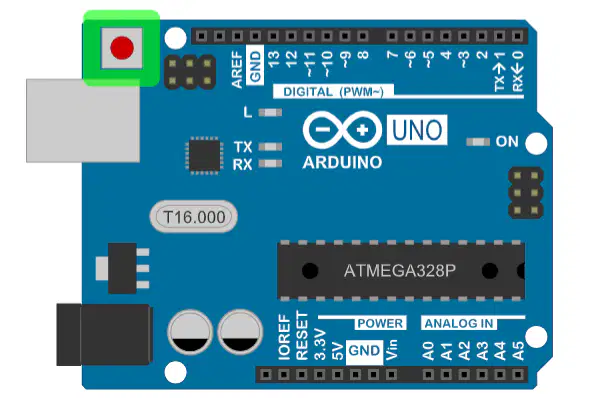

LA FUNCIÓN DEL BOTÓN DEL RECUADRO ES ...
APAGAR LA PLACA
INICIAR LA COMUNICACIÓN ENTRE EL PC Y LA PLACA
HACER PARPADEAR EL LED L
REINICIAR EL PROGRAMA QUE SE ESTÁ EJECUTANDO EN LA PLACA
¿CUÁL ES LA CONEXIÓN INTERNA CORRECTA DEL PULSADOR?
2
¿CUÁL ES EL SÍMBOLO DE ESTE COMPONENTE ELECTRÓNICO?
¿QUÉ SENSOR ES ESTE?
DE SONIDO
DE ULTRASONIDOS
FINAL DE CARRERA
DE TEMPERATURA Y HUMEDAD

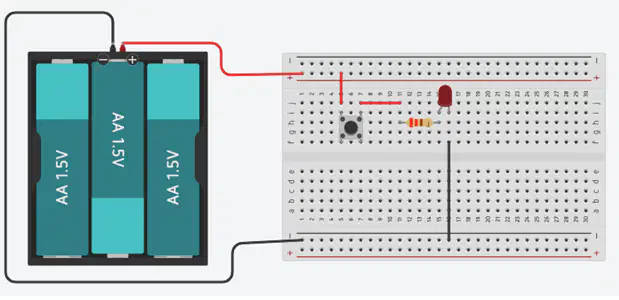

EL ESQUEMA DEL CIRCUITO ES EL SIGUIENTE:
