WorksheetsBrake System Light Truck
Total questions: 78
Worksheet time: 39mins
Name
Class
Date
1.
Apakah nama dari valve di bawah ini?
a)
a. 2/2 NO
b)
b. 2/2 NC
c)
c. 3/2 NO
d)
d. 3/2 NC
2.
Apakah nama komponen nomor 7 pada gambar di pada brake system unit Scania (ABS+hill holder) bawah ini?
a)
a. ABS control valve
b)
b. TC valve (one unit for the driving wheel pair)
c)
c. Double check valve (one unit for the driving wheel pair)
d)
d. Relay valve (one unit for the driving wheel pair)
3.
Berakapah setting pressure pada port 23,24 pada APS?
a)
a. 4,5 Bar
b)
b. 5,5 Bar
c)
c. 8,5 Bar
d)
d. 10-12.3 Bar
4.
Pada APS Port berapakah untuk service brake depan?
a)
a. 21
b)
b. 22
c)
c. 23
d)
d. 24
5.
Pada APS Port berapakah untuk parking dan trailer service brake depan?
a)
a. 21
b)
b. 22
c)
c. 23
d)
d. 24
6.
Berikut ini yang bukan merupakan tiga komponen Utama pada APS adalah?
a)
a. Air dryer
b)
b. Protection valve
c)
c. Control Unit with pressure sensor
d)
d. Safety valve
7.
Apakah nama komponen nomor 2 pada gambar di bawah ini?
a)
a. Air dryer
b)
b. Protection valve
c)
c. Control Unit with pressure sensor
d)
d. Safety valve
8.
Komponen yang berfungsi mencegah udara bertekanan dari circuit protection valve kembali ke air dryer dan kemudian terbuang begitu saja adalah?
a)
a. Check valve
b)
b. Pressure limiting valve
c)
c. Safety valve
d)
d. Drain valve
9.
Komponen APS yang berfungsi mengamankan fungsi pada sistem lainnya saat ada kebocoran pasa salah satu sistem adalah?
a)
a. Air dryer
b)
b. Protection valve
c)
c. Control Unit with pressure sensor
d)
d. Safety valve
10.
Apakah nama komponen pada gambar di bawah ini?
a)
a. ABS Control valve
b)
b. Hand brake unir
c)
c. Relay valve
d)
d. Quick release valve
11.
Pada unit Scania P410 8X4, hose parking chamber parking terhubung langsung dengan komponen?
a)
a. ABS Control valve
b)
b. Hand brake unir
c)
c. Relay valve
d)
d. Quick release valve
12.
Pada unit Scania PR series Udara sensPada unit Scania PR series Udara sensing untuk melakukan unloading ke kompresor berasal dari?
a)
a. APS
b)
b. BMS
c)
c. COO
d)
d. VECU
13.

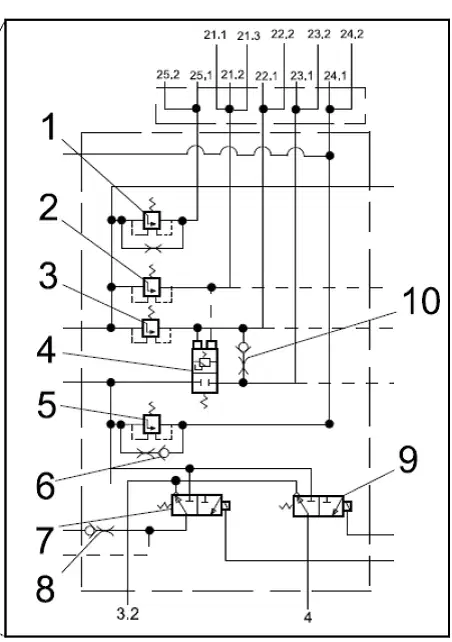

Fungsi komponen nomor 4 adalah?
a)
a. Untuk memastikan rem parkir tidak bisa dinonaktifkan sebelum tekanan pada service brake tercukupi
b)
b. Membocorkan tekanan pada parking brake apabila terjadi kebocoran pada front service brake
c)
c. Membocorkan tekanan pada parking brake apabila terjadi kebocoran pada rear service brake
d)
d. Untuk mengaktifkan white smoke limiter sebelum protection valve.
14.
Nomor komponen solenoid untuk membilas air dryer adalah?
a)
a. 2
b)
b. 3
c)
c. 7
d)
d. 8
15.
Opening pressure untuk fornt brake adalah?
a)
a. 4.5 bar
b)
b. 5.5 bar
c)
c. 7.5 bar
d)
d. 8.5 bar
16.
Port nomor 1 pada parking brake valve terhubung dengan?
a)
a. APS
b)
b. Parking brake air tank
c)
c. Double check valve
d)
d. Parking brake relay valve.
17.
Redundancy valve pada unit Actros berfungsi untuk?
a)
Mendistribusikan tekanan udara kemasing – masing chamber brake.
b)
Mendistribusikan tekanan udara sensing ke relay valve ketika electric control tidak berfungsi.
c)
Mengaktifkan solenoid ABS.
d)
Mendistribusikan dan menurunkan tekanan udara kemasing – masing chamber brake
18.
Apakah nama komponen 31.08 pada gambar di bawah ini?
a)
Redundancy Valve
b)
Pressure Sensor
c)
Axel Modulator
d)
Proportioning Relay valve
19.
Apakah fungsi dari quick release valve
a)
mengatur pengereman pada service brake depan sesuai dengan beban dan perlambatan yang diperlukan
b)
membedakan pengereman roda kanan dan kiri sesuai dengan bedan dan kecepatan unit
c)
mempercepat pembuangan udara saat release
d)
sebagai pengaman apabila terjadi kebocoran udara pada salah satu sistem
20.
Apakah fungsi dari fourway valve
a)
Mendistribusikan udara terhadap empat saluran dan disamping itu juga sebagai safety untuk menutup arah saluran yang bocor sehingga tekanan pada air tank tidak drop
b)
Menaikan tekanan udara pada sistem, dimana tekanan udara pada sistem menjadi lebih besar daripada tekanan udara pada air tank
c)
Mendistribusikan udara terhadap empat saluran saja
d)
Merubah distribusi udara dari empat saluran menjadi satu saluran saja
21.
Valve yang berfungsi untuk mengatur besarnya udara pengereman ke masing-masing chamber service brake depan unit actros adalah
a)
Langsung dari brake pedal
b)
redudancy valve
c)
Axle modulator
d)
Proportioning relay valve
22.
Apakah komponen yang berfungsi untuk mengaktifkan parking brake saat angin habis dan akan tetap mempertahankannya apabila angin sudah terisi pada unit Volvo?
a)
Quick release valve
b)
Safety valve
c)
Blocking Valve
d)
Four way valve
23.
Apakah arti kode 2 brake valve?
a)
a. Intake
b)
b. Outlet
c)
c. Supply
d)
d. Control
24.
Komponen pada brake system yang berfungsi untuk membagi supply udara dari air dryer menuju ke front circuit, rear circuit, parking brake dan tambahan, serta pengaman apabila terjadi kebocoran pada salah satu sirkuit adalah?
a)
Relay valve
b)
Load sensing valve
c)
Fourway valve
d)
Foot brake valve
25.
Apakah nama komponen Scania PR series pada gambar berikut ini?
a)
Parking brake switch
b)
Parking brake pressure sensor
c)
Trailer brake switch
d)
Service brake pressure sensor
26.
Untuk unit FM 440, distribusi udara ke brake chamber depan axle 1 dan axle 2 dilakukan oleh
a)
Quick release valve
b)
Pilot valve
c)
Load sensing valve
d)
Relay valve
27.
Port service brake pada double chamber adalah
a)
11
b)
12
c)
21
d)
22
28.
Fungsi dari load sensing valve adalah?
a)
Membamtasi tekanan udara pada front brake circuit
b)
Membedakan tekana udara untuk roda kiri dan kanan ketika berbelok
c)
Membedakan tekanan pengereman sesuai dengan muatan
d)
Menjaga tekanan udara pada rear brake circuit agar stabil
29.
Untuk mencegah terjadinya overload pada drum brake ketika pengaktifan service brake dan parking brake secara bersamaan, maka pada rangkaian brake system dipasang sebuah komponen yang disebut dengan ;
a)
Pressure limiting valve
b)
Two-way valve
c)
Reduction valve
d)
Slack adjuster
30.
Salah satu penyebab air pressure drop adalah :
a)
Keausan pada ring piston compressor
b)
Air dryer tidak diganti
c)
Safety valve tidak bekerja
d)
Unloding valve tidak bekerja
31.
Salah satu penyebab air pressure over adalah?
a)
Keausan pada ring piston compressor
b)
Air dryer tidak diganti
c)
Safety valve tidak bekerja
d)
Unloding valve tidak bekerja
32.
Pada safety Valve air compressor Volvo melindungi compressor dari kerusakan misalnya coil oil mengalami kebuntuan, berapa pressure pada safety valve tersebut?
a)
14.3 Bar
b)
19.0 Bar
c)
9.3 bar
d)
7.3 bar
33.
Sistem pengereman untuk rear circuit pada Mercedes Benz Actros dilakukan langsung oleh
a)
Proportioning relay valve
b)
Axle Modulator
c)
Relay Valve
d)
Four way valve
34.
Sistem pengereman untuk Parking brake dilakukan langsung oleh
a)
Proportioning relay valve
b)
Axle Modulator
c)
Relay Valve
d)
Four way valve
35.
Sensor putaran roda pada rear axle pada unit Mercedes Benz Actros terhubung langsung dengan?
a)
BS
b)
Axle Modulator
c)
HM
d)
FM
36.
Sensor keausan brake linning pada rear axle pada unit Mercedes Benz Actros terhubung langsung dengan?
a)
BS
b)
Axle Modulator
c)
HM
d)
FM
37.
Apakah fungsi dari komponen berikut ini
a)
Melakukan pengereman front service brake
b)
Melakukan pengereman rear service brake
c)
Melakukan pengereman rear parking brake
d)
Melakukan pengereman front parking brake
38.
Apakah nama komponen pada gambar berikut ini
a)
Solenoid differential lock
b)
Solenoid ABS
c)
Proportioning relay valve
d)
Axle modulator
39.
Komponen yang berfungsi menutup sensing air pressure manual dari brake pedal ke relay pada service brake unit Actros adalah
a)
Redundancy valve
b)
Blocking vale
c)
Two way valve
d)
Pressure ratio valve
40.
Pada unit Actros, Saat sistem dalam kondisi normal, proses pembukaan udara stanby dari relay ke chamber service front circuit dilakukan oleh?
a)
Sesuai besarnya sensing angin dari pedal
b)
Solenoid pada proportioning relay valve
c)
Berdasarkan besarnya muatan pada tiap-taip axle
d)
Sesuai beban yang diterima oleh load sensing valve
41.
Apakah penyebab dari gejala keluarnya angin pada relay service brake valve saat parking brake release saja.
a)
Kebocoran pada membran brake chamber
b)
Kerusakan pada seal relay valve
c)
Kerusakan pada seal parking brake valve
d)
Kerusakan pada seal rood double chamber
42.
Komponen utama penyusun dari APS Scania PR Series adalah
a)
Air dryer , Circuit protection valve, Control unit
b)
Air dryer , safety valve, pressure sensor
c)
Air dryer , four way valve, Control unit
d)
Air dryer , Circuit protection valve, Pressure sensor
43.
Apakah fungsi komponen no9 pada APS Scania berikut ini
a)
Untuk mendahulukan pengisian pada jalur fornt and rear service brake sebelum parking brake terisi
b)
Untuk regenerasi
c)
Untuk unloading/mematikan kompresor
d)
Akan membocorkan tekanan pada jalur parking saat terjadi kebocoran pada jalur rear service brake
44.
Lokasi dari pressure sensor Parking brake adalah
a)
Parking brake air tank
b)
Handle parking brake
c)
APS Module
d)
Hose parking brake di dalam dashbord sebelah kiri
45.
Apakah nama komponen nomor 5 pada gamber berikut ini?
a)
ABS control valve
b)
TC valve (one unit for the driving wheel pair
c)
Double check valve (one unit for the driving wheel pair)
d)
Relay valve (one unit for the driving wheel pair)
46.
Apakah efek dari kebocoran pada sirkuit 3 terhadap sirkui lainnya
a)
Semua sirkuit akan habis seperti pada sirkuit 3
b)
Hanya sirkuit 3 yang akan bocor dan tekanan sirkuit lain akan normal karena terdapat four way protection valve
c)
Sirkuit 1,4 dan 2 akan turun dan ditahan pada tekanan 7,5 Bar
d)
Sirkuit 1,4 dan 2 akan turun dan ditahan pada tekanan 4,5 Bar
47.
Apakah nama komponen dengan symbol di bawah ini?
a)
a. Brake chamber
b)
b. Hydraulic cylinder
c)
c. Relay valve
d)
d. ABS modulator
48.
Pada tekanan berapa lampu indicator tekanan udara di ICL akan berkedip dan buzzer akan berbunyi?
a)
a. 4,5 Bar
b)
b. 5,5 Bar
c)
c. 8,5 Bar
d)
d. 10-12.3 Bar
49.
Pada unit Scania P410 8X4, hose service front brake chamber parking terhubung langsung dengan komponen?
a)
a. ABS Control valve
b)
b. Hand brake unir
c)
c. Relay valve
d)
d. Quick release valve
50.
Port nomor 11 pada pedal brake pada scania R580/P380 terhubung dengan?
a)
a. APS
b)
b. Parking brake air tank
c)
d. Service brake air tank rear
d)
d. Service brake air tank front
51.
Apakah fungsi dari double check valve pada unit Volvo FMX440?
a)
Mencegah udara setelah air drier(4way valve, tangki) kembali ke kompresor saat engine mati.
b)
Mencegah parking brake dan service brake aktif bersamaan.
c)
Memberikan sensing kepada pilot valve axle depan sesuai dengan besarnya pengereman pada axle belakang.
d)
Mengatur besarnya pengereman pada axle belakang.
52.
Tipe brake system pada unit Volvo FM440 adalah?
a)
Air over hydraulic.
b)
Full Hydraulic.
c)
Full pneumatic.
d)
EBS.
53.
Apakah nama komponen berikut ini?
a)
Quick release valve
b)
Safety valve
c)
Blocking Valve
d)
Four way valve
54.
Apakah nama komponen berikut ini?
a)
Quick release valve
b)
Safety valve
c)
Blocking Valve
d)
Four way valve
55.
Sensor putaran roda pada front axle pada unit Mercedes Benz Actros terhubung langsung dengan?
a)
BS
b)
Axle Modulator
c)
HM
d)
FM
56.
Apakah arti kode 0 pada port brake valve?
a)
a. Intake/atmosfere
b)
b. Outlet
c)
c. Supply
d)
d. Control
57.
Kode untuk service brake pada double chamber adalah?
a)
a. 11
b)
b. 12
c)
c. 21
d)
d. 22
58.
Pada unit Scania P410 8X4, hose parking chamber parking terhubung langsung dengan komponen?
a)
a. ABS Control valve
b)
b. Hand brake unir
c)
c. Relay valve
d)
d. Quick release valve
59.
Port nomor 1 pada parking brake valve terhubung dengan?
a)
a. APS
b)
b. Parking brake air tank
c)
c. Double check valve
d)
d. Parking brake relay valve.
60.
Apakah komponen yang berfungsi untuk mengaktifkan parking brake saat angin habis dan akan tetap mempertahankannya apabila angin sudah terisi?
a)
Quick release valve
b)
Safety valve
c)
Blocking Valve
d)
Four way valve
61.
Apakah komponen yang berfungsi untuk mencegah terjadinya overload pada drum brake ketika pengaktifkan secara brake dan parking brake secara bersamaan
a)
Pressure limiting valve
b)
Two-way valve
c)
Reduction valve
d)
Slack adjuster
62.
Batas ketebalan minimum untuk brake linning adalah
a)
3 mm
b)
5 mm
c)
8 mm
d)
10 mm
63.
Tools yang digunakan untuk mengukur langkah Rod Brake Chamber
a)
Dial Gauge
b)
Convex Scale
c)
Push Pull Scale
d)
Filler gauge
64.
Measurement tools untuk mengukur clearance lining brake dengan drum brake Volvo adalah
a)
Dial Gauge
b)
Convex Scale
c)
Push Pull Scale
d)
Filler gauge
65.
Metode pengukuran limit keausan brake lining pada unit actros adalah
a)
Dengan menggunakan filler gauge
b)
Dengan visual check pada brake lining
c)
Dengan pengukuran root travel pada chamber
d)
Visual check pada brake arm
66.
Apakah fungsi dari tool pada gambar di bawah ini?
a)
Me-release c spring.
b)
Mengukur diameter brake drum.
c)
Memasang brake drum.
d)
Rivet lining.
67.
Berapakah standar peng-adjust-an brake lining play terhadap drum brake unit volvo adalah
a)
0.3 mm.
b)
0.5 mm.
c)
1 mm.
d)
1.5 mm.
68.
Berikut ini merupakan pengecekan setelah brake terpasang adalah
a)
Brake drum ovality
b)
Cross shaft grease
c)
Chamber push rood travel
d)
Kondis Return Spring
69.
Apakah penyebab dari gejala bocor/keluar angin hanya saat bertekanan dari axle modulator saat parking brake dan service brake release
a)
Kerusakan pada axlemodulator
b)
Kerusakan pada seal brake chamber
c)
Kerusakan pada relay valve
d)
Kerusakan pada brake pedal
70.
Mekanisme parking brake pada FM440 seri2 , Actros4143 dan P580 adalah
a)
Diaktifkan dengan tekanan angin
b)
Aktif oleh solenoid valve
c)
Aktif dengan menggunakan labrang
d)
Aktif dengan menggunakan Spring
71.
Pernyataan yang paling benar adalah
a)
Hand brake membuang sensing udara bertekanan ke relay parking saat parking brake aktif
b)
Sistem parking brake dilengkapi dengan ABS solenoid valve/modulator
c)
Service brake dan parking brake akan aktif bersama-sama saat pedal brake diinjak dan handle parking brake diaktifkan
d)
saat service brake dan parking brake diaktifkan bersama-sama, yang aktif hanya parking brake
72.
Pernyataan yang paling benar adalah
a)
Tangki parking brake tergabung menjadi satu dengan tangki regenerasi
b)
Tangki parking brake juga bisa berfungsi untuk trailer brake
c)
Parking brake menggunakan tangki nomor 1 dan 2
d)
Tangki parking brake juga berfungsi untuk jalur tambahan
73.
Posisi brake linning sudah worn out pada unit Scania adalah
a)
1
b)
2
c)
3
d)
4
74.
Tekanan dimana air compressor mulai men-supply kembali udara ke dalam sistem disebut dengan...
a)
Charging pressure
b)
Inlet pressure
c)
Cut in pressure
d)
Cut out pressure
75.
Komponen yang menjaga tekanan udara yang masuk ke sistem agar tidak overpressure pada kondisi normal adalah….
a)
Air dryer unit/pressure regulator
b)
Fourway valve
c)
Safety valve
d)
Blocking valve
76.
Jika tekanan udara di dalam sistem sudah tercapai, maka air compressor akan mengalami relief fase, dimana relief fase ini dipicu oleh udara dari...
a)
Port 1 pada air dryer
b)
Port 2 pada air dryer
c)
Port 3 pada air dryer
d)
Port 4 pada air dryer
77.
Untuk membuang air didalam tangki udara dipasanglah komponen yang disebut dengan...
a)
Check valve
b)
Two-way valve
c)
Drain valve
d)
Double check valve
78.
Air Governor yang dipasang pada air system berfungsi untuk :
a)
Menjaga volume udara tetap konstan didalam system
b)
Menjaga tekanan udara tetap konstan didalam system
c)
Safety valve didalam system
d)
Mengatur kerja dari compressor berdasarkan cut in dan cut off pressure
100 %
