Ejercicios de repaso estructuras

Total questions: 26

Worksheet time: 19mins

Name
Class
Date
1.

Selecciona cuales de las siguientes fotografías muestra cargas variables.

a)

Las personas en el aula

b)

Los coches del puente

c)

La barandilla del puente

d)

La nieve del tejado

2.

Selecciona cuales de las siguientes fotografías muestra cargas fijas.

a)

Las personas en el aula

b)

Estructura edificio

c)

Suelo de un aula

d)

La nieve del tejado

3.

¿Cuál de las siguientes imágenes corresponde con un esfuerzo de torsión?

a)

b)

c)

d)

e)

4.

¿Cuál de las siguientes imágenes corresponde con un esfuerzo de compresión?

a)

b)

c)

d)

e)

5.

¿Cuál de las siguientes imágenes corresponde con un esfuerzo de tracción?

a)

b)

c)

d)

e)

6.

¿Cuál de las siguientes imágenes corresponde con un esfuerzo de flexión?

a)

b)

c)

d)

e)

7.

¿Cuál de las siguientes imágenes corresponde con un esfuerzo de cizalladura o corte?

a)

b)

c)

d)

e)

8.

¿Qué tipo de esfuerzo soportan las patas de una silla?

a)

Tracción

b)

Torsión

c)

Flexión

d)

Compresión

e)

Corte

9.

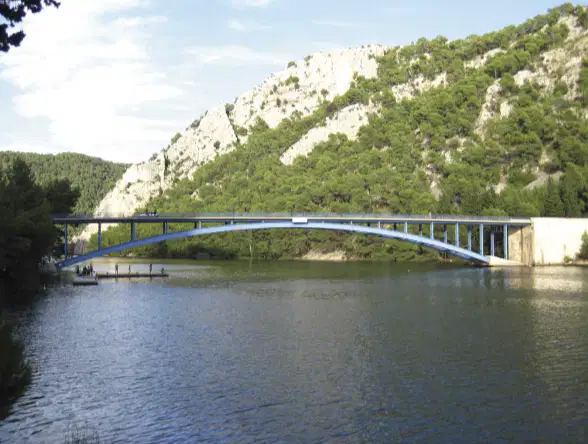

Analiza los esfuerzos que aparecen en los distintos elementos del puente de la imagen. Para ello imagina una carga en su centro y visualiza cómo se deformaría cada parte.

a)

  • Al colocar una carga sobre el puente, su centro tendería a desplazarse lateralmente, traccionando los pilares que llegan hasta el arco y el propio arco.

b)

  • Al colocar una carga sobre el puente, su centro tendería a bajar, comprimiendo los pilares que llegan hasta el arco y el propio arco.

c)

  • Al colocar una carga sobre el puente, su centro tendería a desplazarse, sometiendo a flexión los pilares que llegan hasta el arco y el propio arco.

10.

Indica cuales de las siguientes acciones producen un efecto estático:

a)

Golpear una pelota de golf.

b)

Sentarte en un sofá.

c)

Abrazar a tu compañero.

d)

Tu corazón al bombear la sangre.

e)

Presionar un trozo de plastilina.

11.

Indica cuales de las siguientes acciones producen un efecto dinámico:

a)

Golpear una pelota de golf.

b)

Sentarte en un sofá.

c)

Empujar un carro de la compra.

d)

Tu corazón al bombear la sangre.

e)

Presionar un trozo de plastilina.

12.

¿Cómo es más fácil romper un espagueti crudo, estirándolo o doblándolo?

a)

Estirándolo

b)

Doblándolo

13.

¿Qué tipo de esfuerzo soportaría el espagueti en el caso de que lo estiráramos?

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

14.

¿Qué tipo de esfuerzo soportaría el espagueti en el caso de que lo doblemos?

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

15.

Indica a que esfuerzo está sometido las patas de una mesa

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

16.

Indica a que esfuerzo está sometido las vigas de una estructura

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

17.

Indica a que esfuerzo está sometido los cables que sujetan una antena de televisión

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

18.

Indica a que esfuerzo está sometido un tornillo

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

19.

Indica a que esfuerzo está sometido la tabla de una mesa

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

20.

Indica a que esfuerzo está sometido la cerradura de una puerta

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

21.

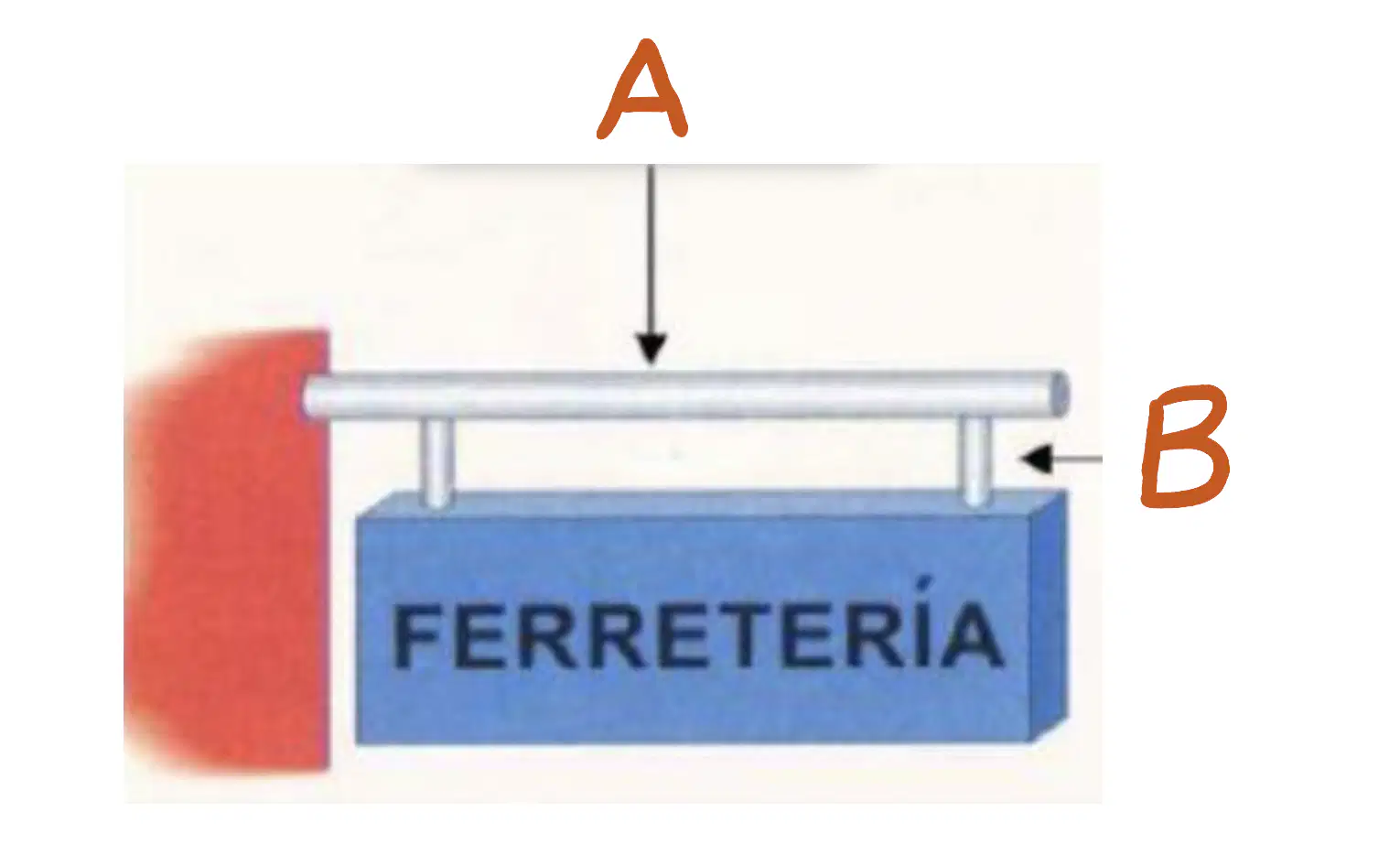

Indica a qué esfuerzo está sometido la parte del cartel A.

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

22.

Indica a qué esfuerzo está sometido la parte del cartel B.

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

23.

Indica a qué esfuerzo está sometido la parte del columpio A.

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

24.

Indica a qué esfuerzo está sometido la parte del columpio B.

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

25.

Indica a qué esfuerzo está sometido la parte del columpio C.

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte

26.

Indica a qué esfuerzo está sometido la parte del columpio D.

a)

Tracción

b)

Compresión

c)

Torsión

d)

Flexión

e)

Corte
