SCR II Evaluación incial

Total questions: 55

Worksheet time: 31mins

Name
Class
Date
1.

¿Qué herramienta en Tinkercad te permite unir dos objetos?

a)

El martillo

b)

La llave inglesa

c)

El pegamento

d)

La función "agrupar"

2.

¿Cómo construyes un hueco en TinkerCad?

a)

Poniendo un objeto sólido y otro transparente juntos.

b)

Seleccionando todos los objetos y escondiendo uno de ellos.

c)

Poniendo un objeto sólido y otro transparente juntos, seleccionando todos los objetos y agrupándolos.

d)

Poniendo un objeto sólido y otro transparente, seleccionando todos los objetos y pegándolos.

3.

No es necesario guardar los proyectos de Tinkercad, se guardan automaticamente...

a)

Verdadero

b)

Falso

4.

¿Cómo se llama a lo que esta dentro del círculo rojo?

a)

Nombre del proyecto

b)

Nombre de Tinkercad

c)

Nombre del diseño

d)

Nombre de la figura

5.

HERRAMIENTA COPIAR

a)
b)
c)
d)
6.

¿Cómo se llama la siguiente herramienta?

a)

Agrupar

b)

Alinear

c)

Asentar

d)

Ampliar

7.

¿Cuál es la herramienta desagrupar?

a)
b)
c)
d)
8.

Las medidas de un cubo son:

a)

Diámetro y altura

b)

Ancho, profundidad y altura

c)

Diámetro, altura y ancho

d)

Ancho, profundidad y diámetro

9.

¿Cuál es la herramienta agrupar objetos en Tinkercad?

a)

b)

c)

d)

10.

Para agrupar es necesario .....

a)

Elegir más de un elemento

b)

Elegir solo un elemento

c)

Elegir todos los elementos del diseño obligatoriamente

d)

Aplicar color a los elementos

11.

Observa la siguiente imagen e indicar su función

a)

Duplicar y repetir

b)

Pegar

c)

Desagrupar

d)

Alinear

12.

¿En qué unidad se miden las piezas en Tinkercad?

a)

Kilogramos.

b)

Litros.

c)

Milímetros.

d)

Toneladas.

13.

Para imprimir piezas diseñadas en Tinkercad, estas se deben de...

a)

Guardar en archivo de impresión

b)

Exportar en archivo .tls

c)

Exportar en archivo .stl

d)

Guardar en archivo .svg

14.

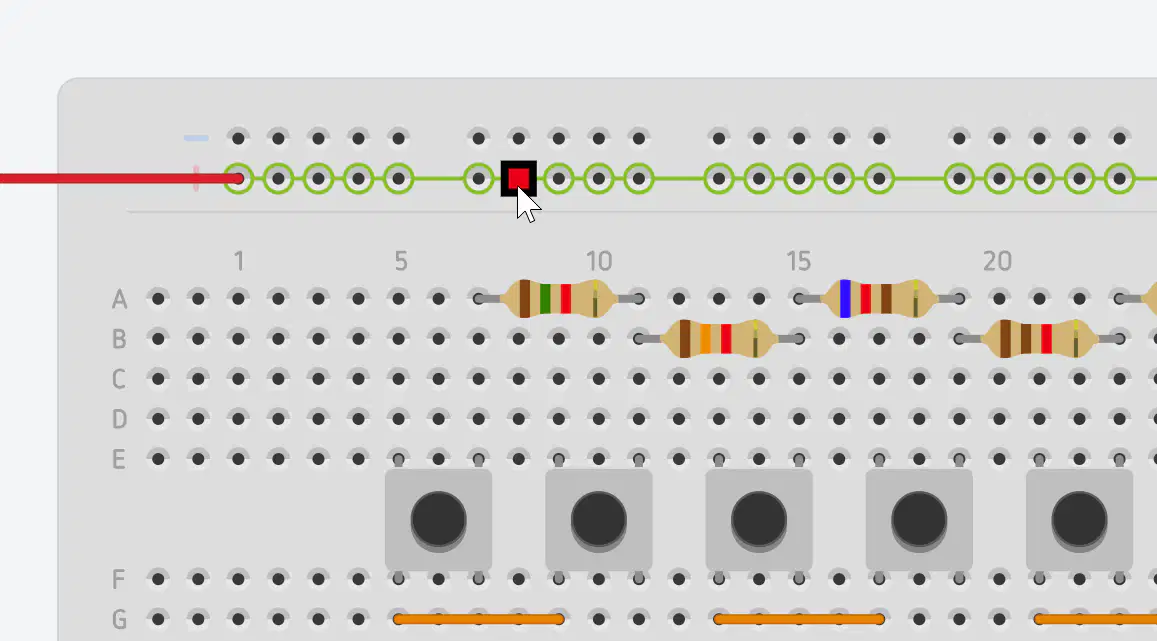

Al colocar el ratón sobre un orificio de la breadboard (placa de pruebas) aparecen marcados en verde otros pines de conexión ¿qué nos indica el programa con esto?

a)

Que todos los pines son independientes

b)

Que todos los pines están conectados entre si.

c)

Que la corriente es independiente en cada uno de ellos

d)

Que debemos trazar un cable siguiendo dicha linea verde.

15.

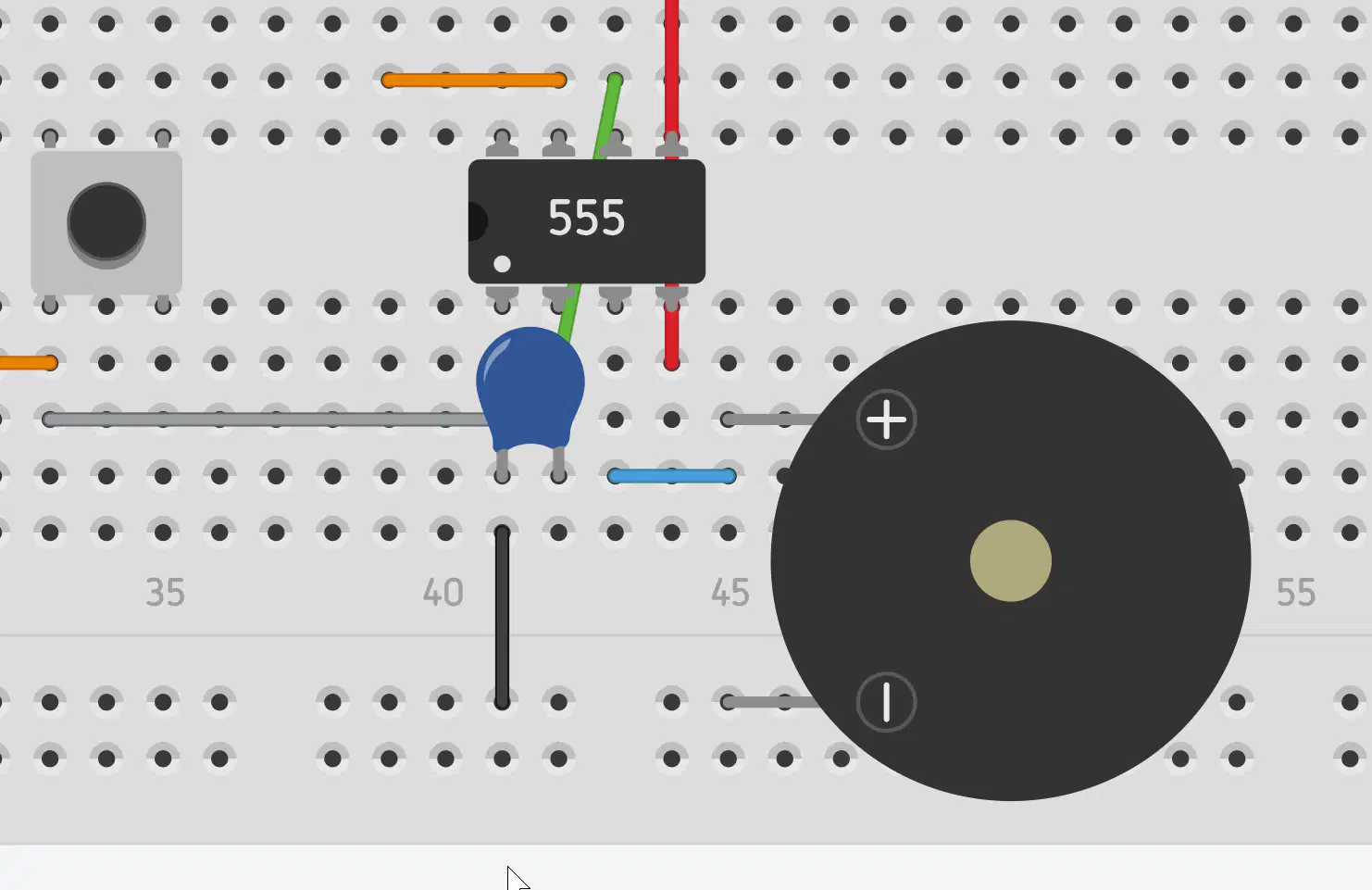

¿Qué hace el componente negro circular grande marcado con un símbolo + y otro -?

a)

Es un zumbador piezo eléctrico que emite sonidos; como si fuese un mini altavoz.

b)

En una pila.

c)

Es un condensador polarizado.

d)

Es un pulsador

16.

Indica el servo motor.

a)
b)
c)
d)
17.

¿Qué diferencia a estos dos bloques?

a)

Ambos son iguales

b)

Los dos son condicionales, pero uno permite más bloques que el otro

c)

Uno sólo ejecuta su interior sí se cumple la condición y el otro puede ejecutar programa si no se cumple.

d)

Son bloques totalmente diferentes y no tienen nada que ver

18.

Un pin PWM de arduino

a)

Permite simular señales de salida analógicas

b)

Sirve para alimentar circuitos (Vcc)

c)

No existe en arduino

19.

El servomotor debemos conectarlo a un pin PWM

a)

Verdadero

b)

Falso

20.
¿Cuál de estos elementos podría utilizarse como sensor?
a)
Bombilla.
b)
Termómetro.
c)
Motor.
d)
Ventilador.
21.
¿Cuál de estos elementos podría utilizarse como actuador?
a)
Bombilla.
b)
Termómetro.
c)
Cable eléctrico.
d)
Botón de encendido.
22.
Las escaleras mecánicas, ¿constituyen un sistema de control en lazo cerrado o en lazo abierto?
a)
Constituyen un sistema de control de lazo abierto.
b)
Constituyen un sistema de control de lazo cerrado si detectan la entrada de las personas para ponerse en funcionamiento y la salida para detenerse
c)
Constituyen un sistema de control de lazo cerrado.
23.

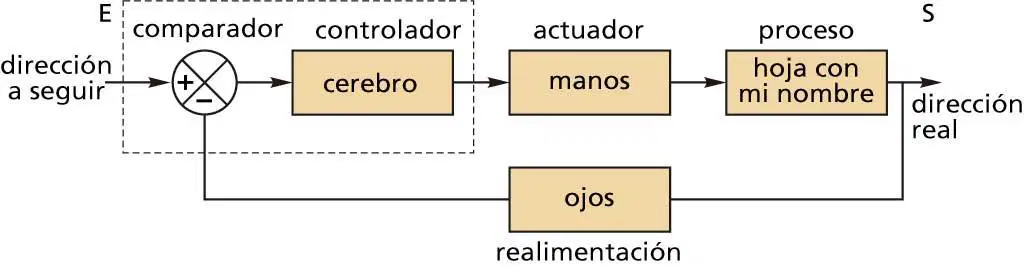

¿Qué representa el siguiente esquema?
a)
Representa el sistema de control en lazo cerrado que usa nuestro cerebro cuando escribimos nuestro nombre en una hoja de papel.
b)
Representa el sistema de control en lazo abierto que usa nuestro cerebro cuando escribimos nuestro nombre en una hoja de papel.
c)
Representa el sistema de control en lazo abierto que usa nuestro cerebro cuando escribimos nuestro nombre con los ojos cerrados.
24.

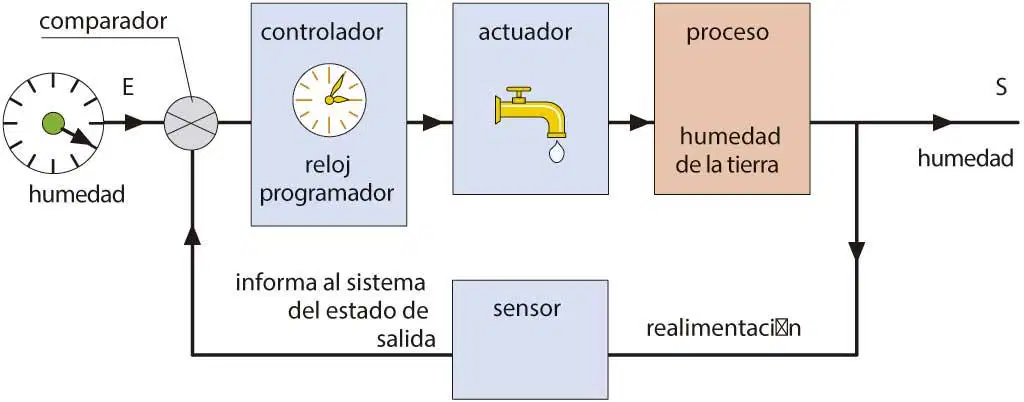

A la vista del siguiente diagrama:
a)
Representa un sistema de lazo abierto que controla la temperatura
b)
Representa un sistema de lazo cerrado que controla la temperatura
c)
Representa un sistema de lazo cerrado que controla la humedad
d)
Representa un sistema de lazo abierto que controla la humedad
25.
Según el siguiente diagrama
a)
Es un pulsador conectado al pin digital 8
b)
Es un zumbador conectado al pin digital 8
c)
Es un zumbador conectado al pin analógico de entrada 8
d)
Es un pulsador conectador al pin analógico 8
26.
Los LEDs integrados en la placa arduino Tx y Rx...
a)
Parpadean cuando Arduino está encendido
b)
Parpadean cuando hay comunicación entre Arduino y el pc.
c)
No existen en la placa de Arduino
d)
Todas las anteriores son correctas.
27.
Los pines GND y 5V...
a)
Permiten suministrar voltaje a Arduino
b)
Permiten suministrar voltaje a los dispositivos conectados.
c)
Están dentro del microcontrolador ATMega
d)
Ninguna de las respuestas anteriores es correcta
28.
Un pin está configurado en modo salida si...
a)
recibe información del interior
b)
No puede configurarse en modo salida
c)
envía información al exterior
d)
recibe información del exterior
29.
El pin A3...
a)
No existe
b)
es un pin analógico de salida
c)
es un pin analógico de entrada
d)
ninguna es correcta
30.
Una señal es analógica...
a)
si puede tomar un rango de valores en un intervalo
b)
si puede tomar sólo dos valores [0 .. 1]
c)
si puede tomar los valores [0 .. 1] en forma de abanico
d)
si envía información al exterior
31.
Una señal es digital...
a)
si puede tomar un rango de valores en un intervalo
b)
si puede tomar sólo dos valores [0 .. 1]
c)
si puede tomar los valores [0 .. 1] en forma de abanico
d)
si envía información al exterior
32.
El bloque "void setup" de un programa arduino...
a)
se ejecuta cada vez que iniciamos el programa
b)
no existe ese bloque en un programa arduino
c)
es un bucle que se ejecuta continuamente
d)
ninguna es correcta
33.
El bloque "void loop" de un programa arduino...
a)
es un bucle que se ejecuta continuamente
b)
no es un bloque de un programa arduino
c)
ninguna es correcta
d)
es donde se configuran los pines de arduino
34.
El comando digitalWrite(3, HIGH)...
a)
es incorrecto
b)
envía una señal de activación al pin analógico 3
c)
envía una señal de activación al pin digital 3
d)
onfigura el pin3 como salida digital
35.

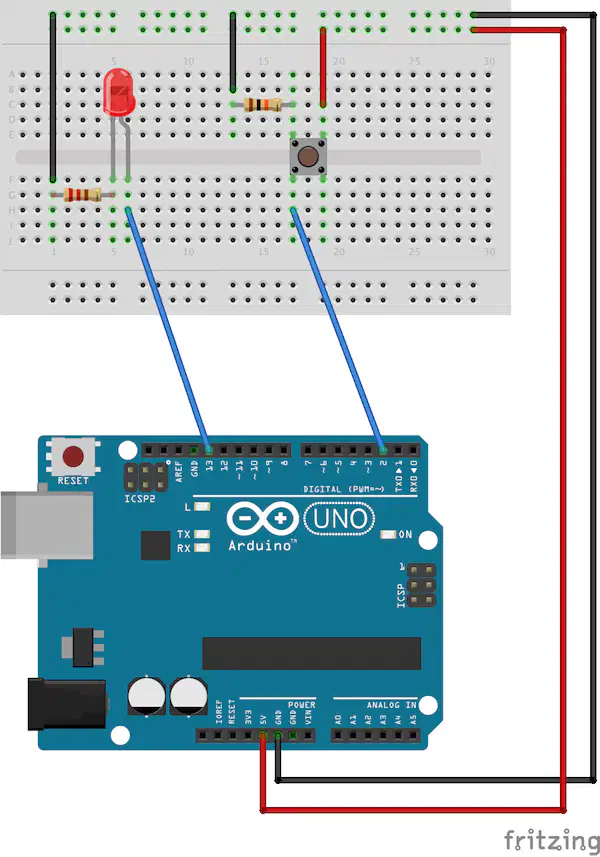

Observa la figura. Al presionar el botón se enciende el LED, ¿Cómo está configurado el pin del LED?
a)
Pin digital 2 de entrada: pinMode(2, INPUT)
b)
Pin digital 2 de salida: pinMode(2, OUTPUT)
c)
Pin digital 13 de entrada: pinMode(13, INPUT)
d)
Pin digital 13 de salida: pinMode(13, OUTPUT)
36.
En arduino, el VCC representa...
a)
un pin de datos de algún sensor
b)
un pin de alimentación de 5V o polo positivo (+)
c)
Un pin de alimentación de 0V o polo negativo (-)
37.
En arduino, el GND representa...
a)
un pin de datos de algún sensor
b)
un pin de alimentación de 5V o polo positivo (+)
c)
Un pin de alimentación de 0V o polo negativo (-)
38.

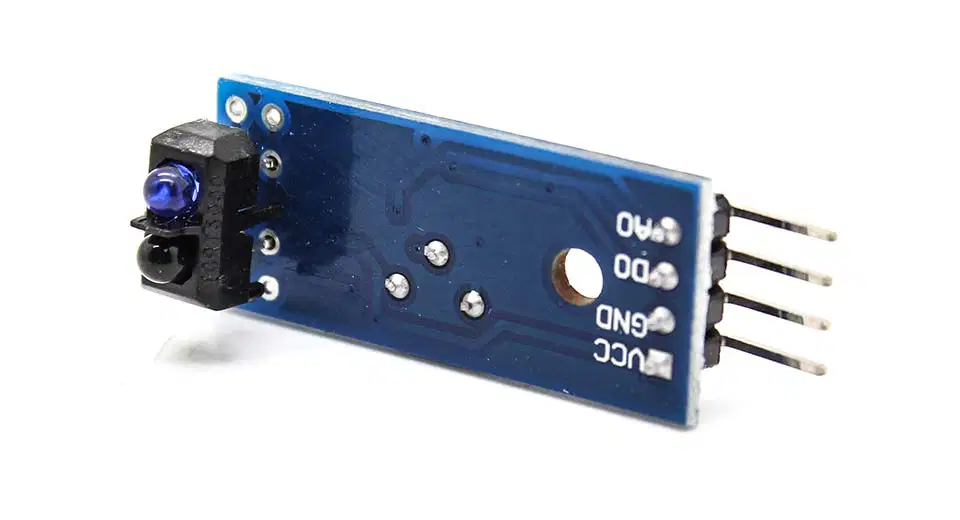

Identifica el componente de la imagen;
a)
Sensor de obstáculos por infrarrojos
b)
Resitencia fija
c)
LDR
d)
Potenciómetro
e)
Sensor de untrasonidos
39.
Identifica el componente de la imagen;
a)
Pulsador
b)
Resitencia fija
c)
LDR
d)
Potenciómetro
e)
Sensor de untrasonidos
40.
Identifica el componente de la imagen;
a)
Resitencia fija
b)
LDR
c)
Potenciómetro
d)
Sensor de untrasonidos
e)
Sensor de obstáculos por infrarrojos
41.
Identifica el componente de la imagen;
a)
LDR
b)
Resitencia fija
c)
Potenciómetro
d)
Sensor de untrasonidos
e)
Sensor de obstáculos por infrarrojos
42.

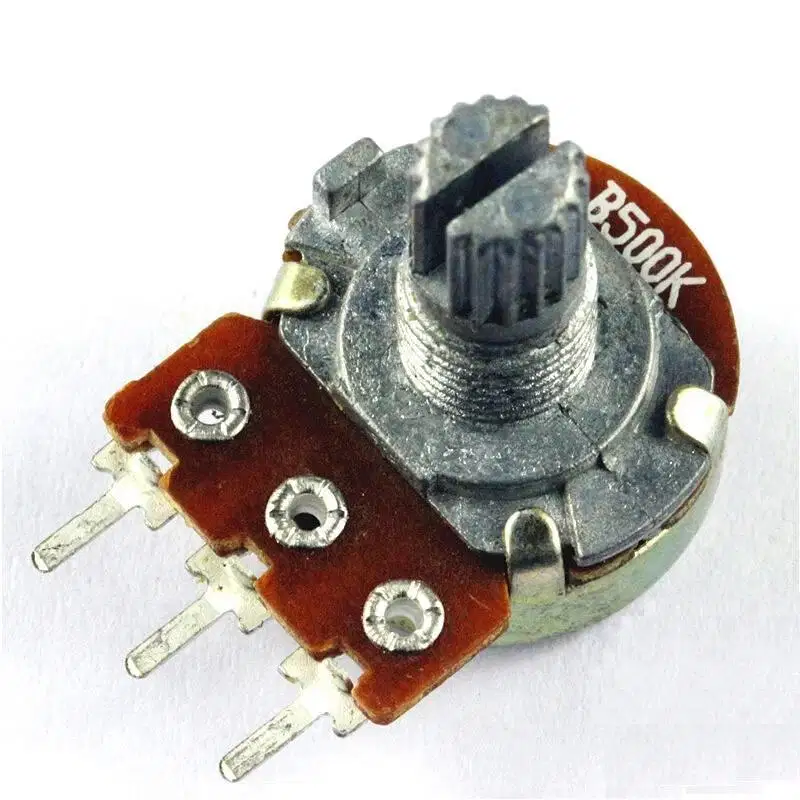

Identifica el componente de la imagen;
a)
Potenciómetro
b)
Resitencia fija
c)
LDR
d)
Sensor de untrasonidos
e)
Sensor de obstáculos por infrarrojos
43.
Identifica el componente de la imagen;
a)
Sensor de ultrasonidos
b)
Resitencia fija
c)
LDR
d)
Potenciómetro
e)
Sensor de obstáculos por infrarrojos
44.
Observa la figura. Al presionar el botón se enciende el LED, ¿Cómo está configurado el pin del Botón?
a)
Pin digital 2 de entrada: pinMode(2, INPUT)
b)
Pin digital 2 de salida: pinMode(2, OUTPUT)
c)
Pin digital 13 de entrada: pinMode(13, INPUT)
d)
Pin digital 13 de salida: pinMode(13, OUTPUT)
45.

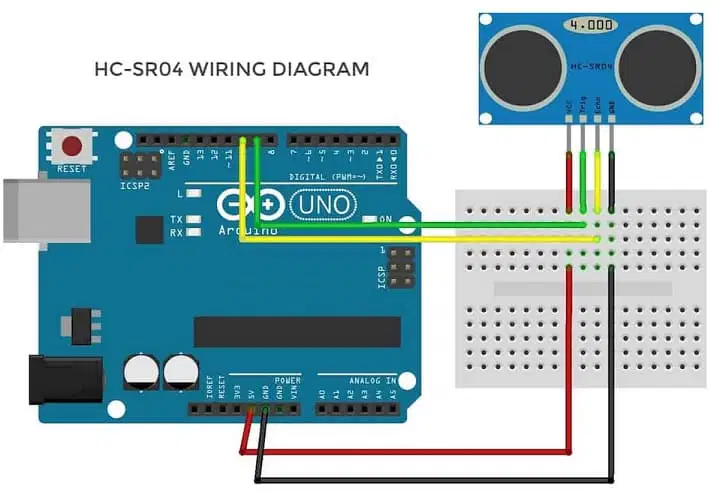

Según la imagen siguiente:
a)

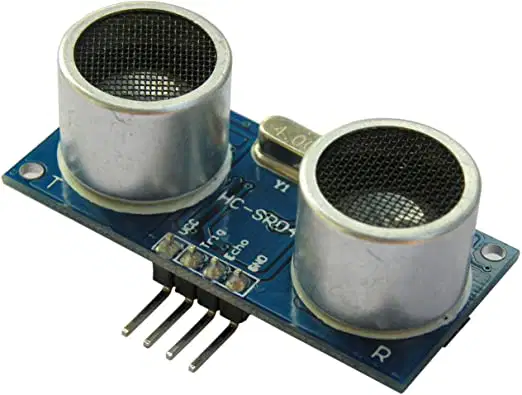

El sensor HC-SR04 usa pines digitales
b)
El pin 9 envía la señal de activación (trigger)
c)
El ping 10 recibe la respuesta del sensor (eco)
d)
El sensor HC-SR04 usa pines analógicos
e)
El pin 10 envía la señal de activación (trigger)
46.
A la vista de la figura siguiente...
a)
El led está conectado a un pin digital PWM de salida y el potenciómetro a un pin analógico de entrada
b)
El led está conectado a un pin digital de salida y el potenciómetro a un pin digital de entrada
c)
El potenciómetro está conectado a un pin analógico de salida y el led a un pin PWM
47.
Lo usamos para enviar y recibir datos entre el ordenador y la tarjeta arduino, como por ejemplo, las medidas que realiza un sensor como puede ser el de ultrasonidos o la fotorresistencia LDR
a)
Monitor paralelo
b)
Monitor serie
c)
Monitor LG full HD
d)
zumbador
48.
Los puertos digitales indicados como PWM ...
a)
Sirven para que arduino envíe una señal digital con más voltaje
b)
Sirven para que arduino simule una señal analógica empleando un valor entre 0 y 255
c)
Son pines digital de entrada
49.
¿Cuál de estas definiciones corresponde con la de un programa informático?
a)
Sistema automático caracterizado por ser de lazo cerrado.
b)
Sistema automático caracterizado por ser de lazo abierto.
c)
Conjunto de instrucciones que activan un sistema.
d)
Conjunto de instrucciones que realizan una tarea.
50.
¿Cuál de estas características corresponde a las variables?
a)
Almacenan datos que pueden variar a lo largo del programa.
b)
Almacenan datos que no se pueden alterar durante el programa.
c)
Permiten crear objetos.
d)
Son instrucciones cuyo función es variable a lo largo del programa.
51.
El sensor de luz ldr...
a)
Envía una señal digital en el pin A0
b)
Envía una señal analógica entre 0 y 255 en el pin A0
c)
Envía una señal analógica entre 0 y 1023 en el pin A0
52.
El sensor de luz LDR, cuando está oscuro como en la figura anterior...
a)
Presenta una resistencia baja, y por tanto, envía a la placa una señal de voltaje baja (700mV)
b)
Presenta una resistencia alta, y por tanto, envía a la placa una señal de voltaje alta (4.30V)
c)
Envía una señal digital, (hay luz / no hay luz)
53.

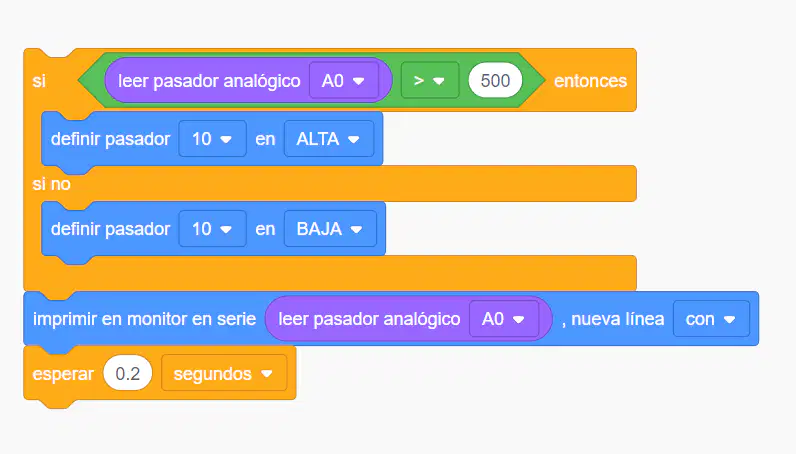

El código siguiente programado en tinkercad se repite en bucle y se corresponde con el circuito anterior. La señal analógica entre 0 y 5V se convierte en un valor entre 0 y 1023, que empleamos en el código. Por tanto:
a)
El led se enciende cuando es de día y el sensor envía un valor menor de 500.
b)
El led se enciende cuando es de noche y el sensor envía un valor menor de 500.
c)
El led se enciende cuando es de noche y el sensor envía un valor mayor de 500.
54.
Los componentes del circuito de la figura son:
a)
led, resistencia, y zumbador
b)
potenciómetro, resitencia fija y led
c)
sensor de ultrasonidos, potenciómetro y led
55.
Indica las opciones correctas:
a)
El led está conectado a un pin analógico
b)
El led está conectado a un pin digital
c)
El potenciómetro o resistencia variable está conectado a un pin digital
d)
El potenciómetro o resistencia variable está conectado a un pin analógico
e)
El led está conectado a una salida PWM
