Sebutkan penyebab rendahnya puncak tegangan coil pada sistem pengapian adalah kecuali
Impendansi multimeter terlalu rendah.
Sambungan adaptor tegangan puncak tidak tersambung dengan betul.
Kecepatan perputaran starter listrik terlalu rendah.
Sample timing tester dan pulsa yang diukur tidak sinkron.
Konektor tidak tersambung dengan baik, atau ada Rangkaian terbuka di dalam sistempengapian.
Berapa gap (celah) standar busi motor jenis cup....
. 0,6-0,8 mm
0.9- 1,1 mm
1,1 -1,2 mm
0,7 mm
. 0,9 mm
Pick-up coil/ pulser pada motor berfungsi
. Mengaktifkan igniter
. Mengaktifkan rotor
Menaikkan tegangan tinggi
Memutus arus primer
Memutus arus pada busi
Sistem pengapian berfungsi untuk :
Membakar campuran udara dan bahan bakar saat kompresi
Membakar campuran udara dan bahan bakar saat akhir langkah kompresi
Membakar campuran udara dan bahan bakar saat awal langkah usaha
Membakar campuran udara dan bahan bakar sesuai firing order
Membakar campuran udara dan bahan bakar saat akhir langkah isap
. kondisi insulator busi terlihat berwarna kuning karena terdapat lead/timah dalam
aditif bahan bakar yang digunakan. Disebabkan karena….
. Kelebihan jumlah oli yang masuk ke ruang bakar
. terjadinya misfiring (kesalahan pengapian).
. terdapat endapan sisa abu dari aditif oli dan gas.
. perbandingan campuran yang tidak benar
pemakaian tingkat panas busi telah benar.
Transistor salah satu komponen dari sistem pengapian, transistor di bawah ini merupakan jenis transistor…
PNP type
. NPN type
. Zener type
Capacitor type
Diode zener
Begian dari sepeda motor berfungsi sebagai penerangan dan sebagai pemberi isyarat/peringatan adalah ....
Sistem starter
Sistem pengisian
Sistem penerangan
Sistem pengapian
Sistem kelistrikan
Komponen sistem penerangan yang berfungsi untuk menerangi bagian depan dari kendaraan sepeda motor saat dijalankan pada malam hari adalah ....
. Lampu sein
Lampu belakang
Lampu kepala
. Lampu rem
. Lampu netral
Pada gambar komponen dibawah terdapat tulisan kode DC 12, voice flasher, 80c/m ±10c/m, V21 W x 2 +3,4 W. Arti dari V21 W x 2 +3,4 W adalah ....
dapat menyalakan lampu tanda belok sebanyak maksimum 4 lampu 21 W dan lampu indikator tanda belok 4W
dapat menyalakan lampu tanda belok sebanyak minimum 2 lampu 21 W dan lampu indikator tanda belok 3,4W
dapat menyalakan lampu tanda belok sebanyak minimum 4 lampu 21 W dan lampu indikator tanda belok 4W
dapat menyalakan lampu tanda belok sebanyak maksimum 2 lampu 21 W dan lampu indikator tanda belok 3,4W
Konsleting atau hubungan singkat bisa menyebabkan kabel terbakar, supaya ketika terjadi konsleting kabel tidak terbakar dipasang komponen pengaman kelistrikan yaitu ....
kabel dengan diameter yang lebih besar untuk menahan arus listrik yang lebih besar
isolator kabel yang kuat untuk memperkuat tahanan kabel
saklar untuk memudahkan pemutusan arus saat terjadi hubung singkat
sekering yang sesuai dengan beban/arus yang mengalir
Generator untuk pembangkit sistem penerangan pada sepeda motor berfungsi ....
sebagai sumber tegangan AC untuk keperluan lampu kepala
agar baterai tidak terjadi pengosongan
agar lampu kepala dapat dinyalakan saat mesin mati
agar lampu menyala lebih terang dibandingkan dengan sumber tegangan baterai
Pada bola lampu kepala terdapat kode 30/35 watt 12 V. Kode 30/35 watt 12 V menyatakan ….
lampu kepala dengan dua filamen yaitu lampu dekat 30 watt dan lampu jauh 35 watt dengan tegangan kerja 12 Volt
lampu kepala dengan dua filamen yaitu lampu kota 30 watt dan lampu dekat 35 watt dengan tegangan kerja 12 Volt
lampu dua filamen dengan tegangan kerja 12 volt dengan daya kerja antara 30 sampai 35 watt
lampu dua filamen dengan daya maksimal 35 watt dan tegangan kerjanya 12 volt
Pada sebuah wiring diagram terdapat kode Bl/W, maksud dari kode warna kabel tersebut adalah ....
hitam / kuning
hitam / putih
biru / putih
biru / kuning
Ketika kunci kontak di start, motor starter tidak bisa berputar. Setelah di lakukan pemeriksaan dengan menghubungkan terminal C ke terminal positif baterai dan menghubungkan bodi motor starter ke terminal negative baterai, ternyata motor starter bias berputar, apa penyebabnya?
Field coil terbakar
Sikat motor starter aus
Comutator sudah aus
Pemegang sikat ada yang patah
Kumparan pull in coil putus
Pernyataan berikut berhubungan dengan cara mendiagnosa kerusakan pada sistem starter Tentukan pernyataan yang paling tepat
Panjang sikat (brush) yang sudah kurang dari standar batas limit dapat menyebabkan motor stater cepat panas
Bushing (bos) poros motor yang aus dapat menyebabkan arus yang mengalir ke motor starter menjadi kecil, sehingga motor berputar lambat
Pull in Coil yang rusak dapat menyebabkan motor starter berputar lambat
Hold in Coil yang rusak dapat menyebabkan motor starter berputar lambat
Poros motor starter yang bengkok dapat bergesekkan dengan sepatu kutub magnet sehingga motor stater berputar lambat

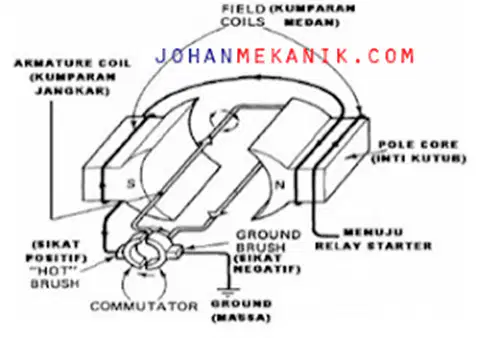

Perhatikan gambar prinsip dasar motor starter dibawah ini.Urutan aliran arus yang benar adalah......
. Batere-relay starter-field coil-sikat positif-komutator-sikat negative-armature- massa
. Batere-relay starter-sikat positif-field coil- komutator-armature-sikat negative-massa
Batere-relay starter-field coil-sikat positif-komutator-armature-sikat negative-massa
. Batere-relay starter-field coil-sikat positif-armature-sikat negative-massa
. Batere-relay starter-sikat positif-komutator-armature-sikat negative-massa
Pembakaran campuran bahan bakar dan udara yang dicampur terlebih dahulu kemudian dimasukkan kedalam ruang bakar dan dikompresikan kemudian dilakukan percikan dengan waktu tertentu dan kualitas api yang baik, pengertian dari sistem . .
Pengapian
Stater
Sinyal
Pengisian
Penerangan
Penyebab timbulnya bunga api pada kontak pemutus ialah pengertian dari . . . .
. Induksi diri
Osilasi
Tegangan bakar
. kondensator
saklar
. Penghubung antara kabel busi dan busi dan harus mampu mengalirkan arus mulai dari koil sampai dengan busi dengan baik . . . .
Busi
Kabel busi
. Koil pengapian
Steker busi
. CDI
Berapa batas tegangan puncak koil, tidak boleh kurang dari . . . .
100 Volt
125 Volt
150 Volt
175 Volt
200 Volt
Pada motor injeksi Honda selain matic terdapat sensor yang dapat mematikan mesin pada saat terjatuh atau terlalu miring, apakah nama komponen tersebut . . . . ?
Bank angle sensor
Trotle posision sensor
. O2 sensor
EOT (engine Oil Tempratur)
Injektor
Seorang mekanik mendapati kerusakan pada sepeda motor pelanggan berupa lampu MIL berkedip kode 33 , apakah diagnosa kerusakan yang terjadi pada sistem injeksi tersebut . . . . ?
Sensor EOT
. Sensor TP
. Injektor
Sensor O2
ECM
Seorang mekanik mendapati kerusakan pada sepeda motor pelanggan berupa lampu MIL berkedip kode 12 , apakah diagnosa kerusakan yang terjadi pada sistem injeksi tersebut . . . . ?
Sensor EOT
. Sensor TP
Injektor
. Sensor O2
ECM
Seorang mekanik mendapati kerusakan pada sepeda motor pelanggan berupa lampu MIL selalu berkedip saat digunakan, maka analisa kerusakannya adalah . . . .?
Terjadi masalah pada roda
Terjadi masalah pada sistem injeksi
Terjadi masalah pada busi
Terjadi masalah pada filter udara
. Terjadi masalah pada suspensi
. Seorang mekanik mendapati kerusakan pada sepeda motor pelanggan berupa lampu MIL berkedip kode 7 , apakah diagnosa kerusakan yang terjadi pada sistem injeksi tersebut . . . . ?
Sensor EOT
Sensor TP
. Injektor
. Injektor
. ECM
