Rangkaian Boost converter termasuk rangkaian...

Step Up

Step Down

Stagnan

Stabilizer

Step Up and down

Perhatikan gambar rangkaian dioda penyearah berikut ini!

Rangkaian pada saat siklus positif tegangan AC, maka arus mengalir melalui dioda ….

D1 dan D4

D1 dan D2

D3 dan D4

D2 dan D3

D2 dan D4

IC ATMega 16 merupakan mikrokontroler keluargaAVR, salah satu feature-nya adalah mem punyai ….

2 Port i/o masing2 8 bit

4 Port i/o masing2 8 bit

8 Port i/o masing2 8 bit

8 Port i/o masing2 2 bit

2 Port i/o masing2 4 bit

Berdasarkan terapannya, bahasa pemrograman dapat digolongkan atas dua kelompok besar yaitu Bahasa pemrograman bertujuan khusus dan Bahasa perograman bertujuan umum. Berikut ini adalah Bahasa pemrograman bertujuan khusus adalah...

Basic

Pascal

Fortan

Turbo Pascal

Pada saat kita praktek ingin menjalankan silinder double acting dg listrik secara langsung menggunakan tombol (push button), ternyata silinder tidak jalan walaupun power supply sudah on. Maka yg pertama dilakukan sebaiknya adalah …

Mengukur tegangan

Menambah tekanan udara

Menekan tombol manual KKA

Memeriksa slang/tube

Memeriksa terminal (krustin)

Perhatikan gambar rangkaian Power supply sederhana berikut ini!

Jika diukur menggunakan multimeter, maka tegangan outputnya adalah sekitar … ..

50 VDC

7 VDC

8 VDC

5 VDC

220 VAC

Perhatikan gambar rangkaian Power supply sederhana berikut ini!

Fungsi dari IC 1 adalah … ..

Penyearah tegangan

Penurun tegangan

Filter tegangan

Stabilizer tegangan

Regulator tegangan

Perhatikan gambar rangkaian Power supply sederhana berikut ini!

Fungsi dari capasitor C1 adalah … ..

Penyearah tegangan

Penurun tegangan

Stabilizer tegangan

Filter tegangan

Regulator tegangan

Langkah pertama sebuah inverter menaikan teganagn 12VDC menjadi tegangan DC yang tinggi melalui sebuah internal converter DC-DC, kemudian menggunakan sebuah rangkaian pensakelaran untuk membuat sebuah pendekatan profil sinusoidal tegangan AC. Hal ini merupakan jenis dari… ...

Power Supply Switching AC

Power Supply AC-DC

Transformator AC-AC

Power Supply Switching AC

Adaptor

10.

Untuk menghubungkan lampu stop di rangkaian control pada magnetic kontaktor dengan tipe SN 21 maka menggunakan kontak...

NC 21-22

NO 13-14

Kontak Utama NC

Kontak utama NO

Kontak bantu NC

11.

Pada rangkaian control dua arah putaran kontak NC berfungsi untuk… ...

Mencegah kontaktor magnit reverse hubung singkat

Mencegah kontaktor magnit forward hubung singkat

Mencegah motor tidak rusak

Mencegah tombol tekan NC hubung singkat

Mencegah terjadinya hubung singkat

12.

Gambar blok diagram dibawah ini merupakan sistem … .

Kontrol terbuka

Kontrol tertutup

Diagram pengawatan terbuka

Diagram pengawatan tertutup

Diagram pelaksanaan praktek

13.

Gambar dibawah ini adalah simbol dari komponen … .

MOSFET kanal P

MOSFET kanal N

JFET Kanal P

JFET Kanal N

Transistor PNP

14.

Gambar dibawah adalah sebuah rangkaian … .

Low Pass Filter

High Pass Filter

Band Pass Filter

Band Stop Filter

15.

Di bawah ini merupakan rangkaian ....

penguat inverting

non inverting

voltage follower

komparator

differensiator

16.

Dari gambar rangkaian pneumatic di bawah ini maka pnuematic yang tepat digunakan untuk mengaktifkan cylinders double acting adalah… .

5/2 selenoid spring return

3/2 selenoid spring return

5/2 double selenoid

3/2 double selenold

5/2 single solenoid

17.

Tekanan operasionai cairan hidrolik didalam sirkuit hidrolik diatur batas maksimumnya oleh … .

Relief Sequence valve

Sequence valve

Pressure regulating valve

Reducing valve

Valve

18.

Dari gambar rangkaian dibawah adalah rangkaian penguat ...

Comon Colektor

Comon Emitor

Comon Basis

Emitor Bersama

Colektor Bersama

19.

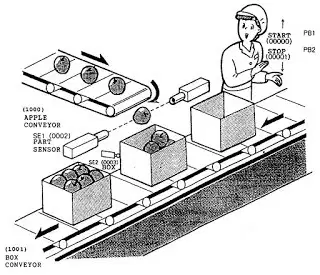

Gambar di samping ini merupakan mesin pengepakan apel, saat tombol start (PB1) ditekan maka menjalankan konveyor pembawa box. Jika sensor box (S2) mendeteksi keberadaan box maka konveyor pembawa box (M1) akan dihentikan dan konveyor pembawa apel mulai dijalankan, sensor apel (S1) akan menghitung hingga 10 buah apel kemudian menghentikan konvoyer pembawa apel (M2), jika tombol stop (PB2) ditekan makan semua konveyor akan mati. Berdasarkan uraian di atas apabila dikendalikan dengan PLC terdiri dari ...

4 Input dan 2 Output

2 Input dan 2 Output

2 Input dan 4 Output

3 Input dan 3 Output

5 Input dan 1 Output

20.

Perhatikan gambar berikut ini,

pgrogram yang benar adalah ...

0.00 = 0 ; 0.01 = 1 ; 0.02 = 0 ; 0.03 = 0 ; 0.04 = 1

0.00 = 1 ; 0.01 = 0 ; 0.02 = 0 ; 0.03 = 0 ; 0.04 = 0

0.00 = 0 ; 0.01 = 0 ; 0.02 = 1 ; 0.03 = 0 ; 0.04 = 1

0.00 = 1 ; 0.01 = 0 ; 0.02 = 0 ; 0.03 = 0 ; 0.04 = 1

0.00 = 0 ; 0.01 = 0 ; 0.02 = 1 ; 0.03 = 1 ; 0.04 = 1

21.

Pada sebuah perlombaan robotik yakni pada sub perlombaan line follower, menggunakan sensor yang berfungsi untuk mengikuti garis. Simbol sensor yang digunakan pada line follower adalah....
