WorksheetsCours 8 : Moteur a courant continue
Total questions: 18
Worksheet time: 25mins
Je Relie par une flèche
Schéma équivalent de l'induit
Moteur à aimant Permanent
Moteur à excitation indépendante
Écrire E' en fonction U ,R et I
Complète le bilan par le nom qui convient
Pu
Pc
Peu = E'.I
Par
Pas
Pjs
Pjr
Tracer le schéma équivalent de l'induit
Comment en peut inverser le sens du rotation du moteur a cc
Montrer que E'=K.n avec K est un constant
Il y a deux types de moteur :
1/ Moteur à courant continue a (a) si le stator est une bobine
2/ Moteur à courant continue a (b) si le stator est un aimant
Lors d'un essai à vide, choisir la ou les puissances qui égalent à zéro
Pc
Pu
Pjr
g
Je complète
Courant (I)
Force (F)
Champ (B)
L'image ci-dessous illustre un schéma de bilan à excitation indépendante. En remplaçant le moteur par un moteur à aimant permanent, Quelle puissance sera supprimée suite à ce changement dans le bilan ?

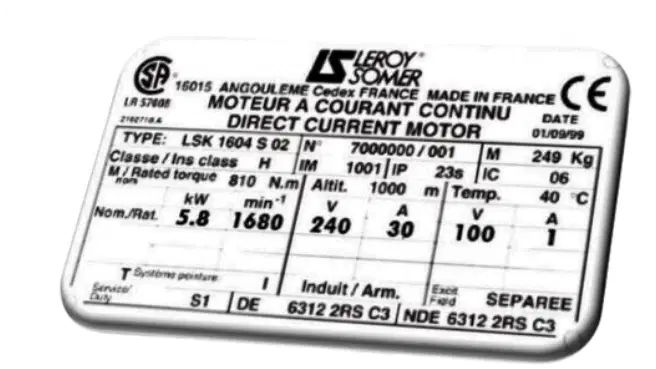

On donne la plaque signalétique suivante
Calculer le rendement
78%
77%
79%
80%
89%
On donne Tr=0.2N.m

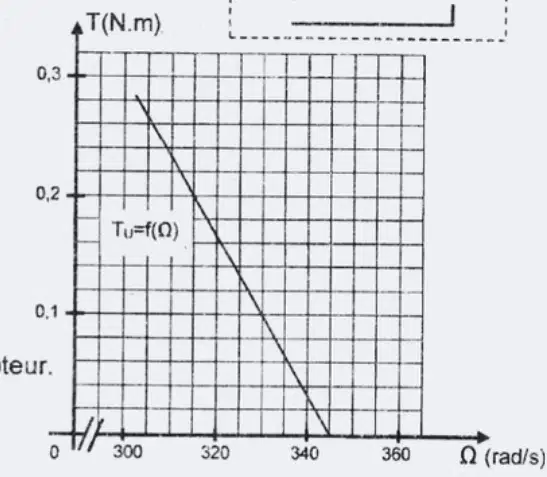

Tracer Tr sur cette
Clicker sur le point de fonctionnement .
clicker sur n0( vitesse de rotation a vide ) .
clicker sur le point de demarrage
Citer deux méthodes pour diminuer le courant de démarrage Idd
En utilise un rhéostat
En utilise une tension d'alimentation d'induit réduite
En augmente la tension d'alimentation d'induit
Tracer la force (F)
Je relie
Pu
Watt
Tém
N.m
n
Tr/min
Ω
Rad/s
E'
V
