Worksheets設計圖繪製 2-3識圖練習(Quiz)
Total questions: 11
Worksheet time: 39mins
Name
Class
Date
1.
步驟一：先在立體圖上隨意塗上顏色，每一區塊顏色不重複。
步驟二：依據著色後的立體圖，在三視圖上圖上對應的顏色。

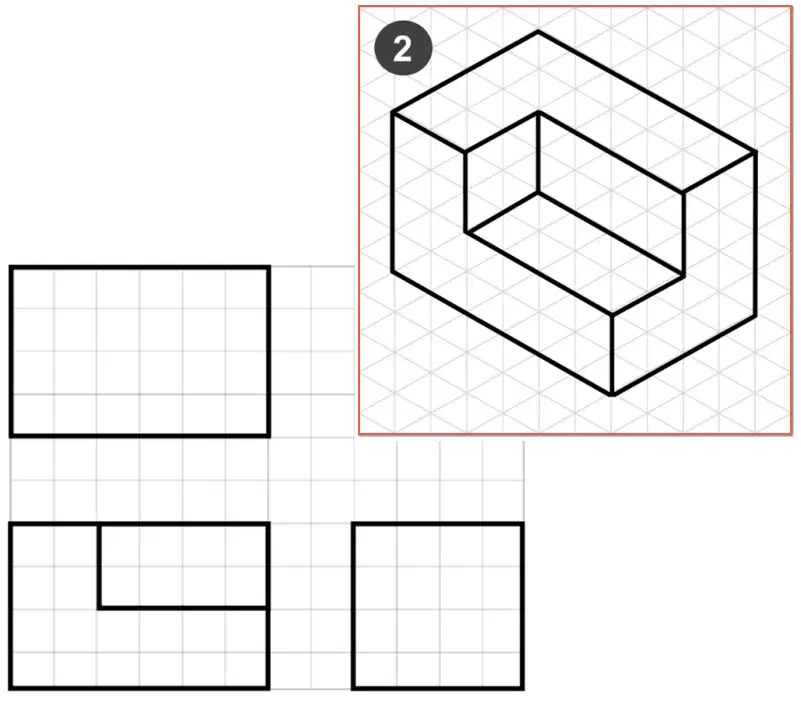

2.
步驟一：先在立體圖上隨意塗上顏色，每一區塊顏色不重複。
步驟二：依據著色後的立體圖，在三視圖上圖上對應的顏色。

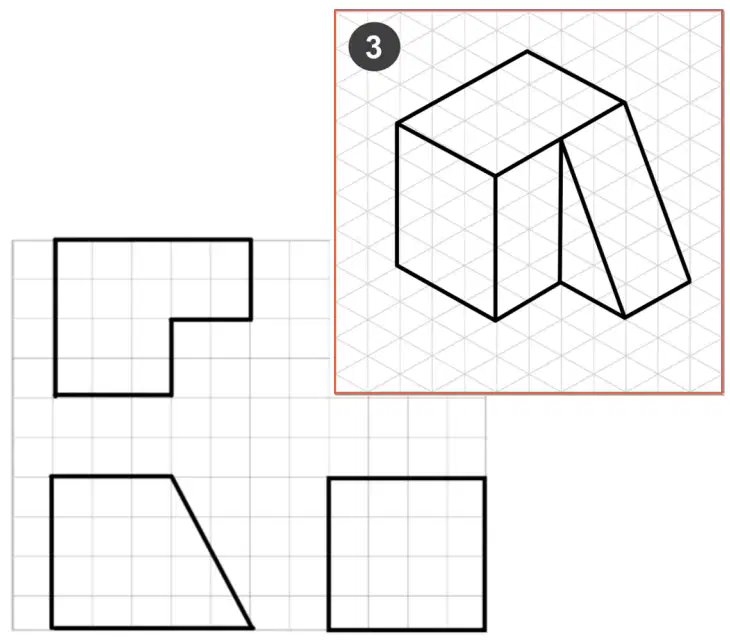

3.
請將這個物件上的數字編號，放在對應的《前視圖》中。
a)10
b)9
c)8
d)7
e)6
f)5
g)4
h)3
i)2
j)1
1
2
3
4
5
1)
2)
3)
4)
5)
4.
請將這個物件上的數字編號，放在對應的《右視圖》中。
a)10
b)9
c)8
d)7
e)6
f)5
g)4
h)3
i)2
j)1
1
2
3
4
5
6
1)
2)
3)
4)
5)
6)
5.
請將這個物件上的數字編號，放在對應的《俯視圖》中。
a)10
b)9
c)8
d)7
e)6
f)5
g)4
h)3
i)2
j)1
1
2
3
4
5
6
1)
2)
3)
4)
5)
6)
6.
請將這個物件上的數字編號，放在對應的《前視圖》中。
a)10
b)9
c)8
d)7
e)6
f)5
g)4
h)3
i)2
j)1
1
2
3
4
5
6
1)
2)
3)
4)
5)
6)
7.
請將這個物件上的數字編號，放在對應的《右視圖》中。
a)10
b)9
c)8
d)7
e)6
f)5
g)4
h)3
i)2
j)1
1
2
3
4
5
6
7
1)
2)
3)
4)
5)
6)
7)
8.
請將這個物件上的數字編號，放在對應的《俯視圖》中。
a)10
b)9
c)8
d)7
e)6
f)5
g)4
h)3
i)2
j)1
1
2
3
4
5
6
7
1)
2)
3)
4)
5)
6)
7)
9.
請補上三視圖中有缺少的線條
10.
請補上三視圖中有缺少的線條
11.
請補上三視圖中有缺少的線條
