WorksheetsESP8266
Total questions: 12
Worksheet time: 6mins
Perhatikan gambar tersebut!
Berdasarkan gambar tersebut berapakah jumlah pin digital input output pada modul tersebut?
1 pin
8 pin
9 pin
16 pin
17 pin
Perhatikan gambar tersebut!
Berdasarkan gambar tersebut berapakah jumlah pin digital output yang efektif untuk menyalakan LED pada modul tersebut?
1 pin
8 pin
9 pin
16 pin
17 pin
Perhatikan gambar tersebut!
Berdasarkan gambar tersebut berapakah jumlah pin analog input pada modul tersebut?
1 pin
8 pin
9 pin
16 pin
17 pin
Perhatikan gambar tersebut!
jika Anda ingin memasang LED pada pin mana yang tepat?
A0
D0
S1
3V
VIN
Perhatikan gambar tersebut!
jika Anda ingin memasang Sensor Suhu pada pin mana yang tepat?
A0
D0
S1
3V
VIN
Perhatikan gambar tersebut!
jika Anda ingin memasang Sensor Limit switch pada pin mana yang tepat?
A0
D0
S1
3V
VIN
Perhatikan gambar tersebut!
jika Anda ingin menghidupkan mikrokontrol tersebut, pin manakan yang dapat disambungkan dengan sumber tegangan?
A0
D0
S1
TX
VIN

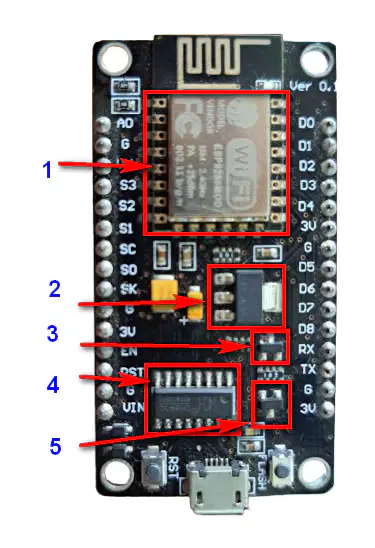

Perhatikan gambar tersebut!
Mikrokontrol ESP8266 ditunjukkan oleh nomer?
1
2
3
4
5
Perhatikan gambar tersebut!
bagian yang ditunjukkan oleh nomer 1 adalah?
chip wifi
mikrokontrol ESP8266
IC UART
IC regulator
pin regulator
Perhatikan gambar tersebut!
Agar mikrokontrol tersebut dapat hidup maka perlu diberi sumber tegangan melalui....
Socket USB saja
pin VIN saja
Pin 3V saja
Socket USB dan pin VIN saja
Socket USB, Pin 3V dan pin VIN
Berapa tegangan kerja ESP8266?
5 Volt
12 Volt
3,3 Volt
9 Volt
24 Volt
Berapa nilai tegangan potensial yang dikeluarakan oleh pin Output Digital ESP8266?
5 Volt
12 Volt
3,3 Volt
9 Volt
24 Volt
