WorksheetsTEST 3. UT1. PARTE 2. DFC
Total questions: 40
Worksheet time: 40mins
¿Qué estamos viendo en la siguiente imagen?
Dispositivo de centrado de precisión.
Dispositivo de puesta a cero del eje Z.
Palpador de cantos eléctrico.
Palpador de cantos mecánico.
¿Qué estamos viendo en la siguiente imagen?
Dispositivo de centrado de precisión.
Dispositivo de puesta a cero del eje Z.
Palpador de cantos eléctrico.
Palpador de cantos mecánico.

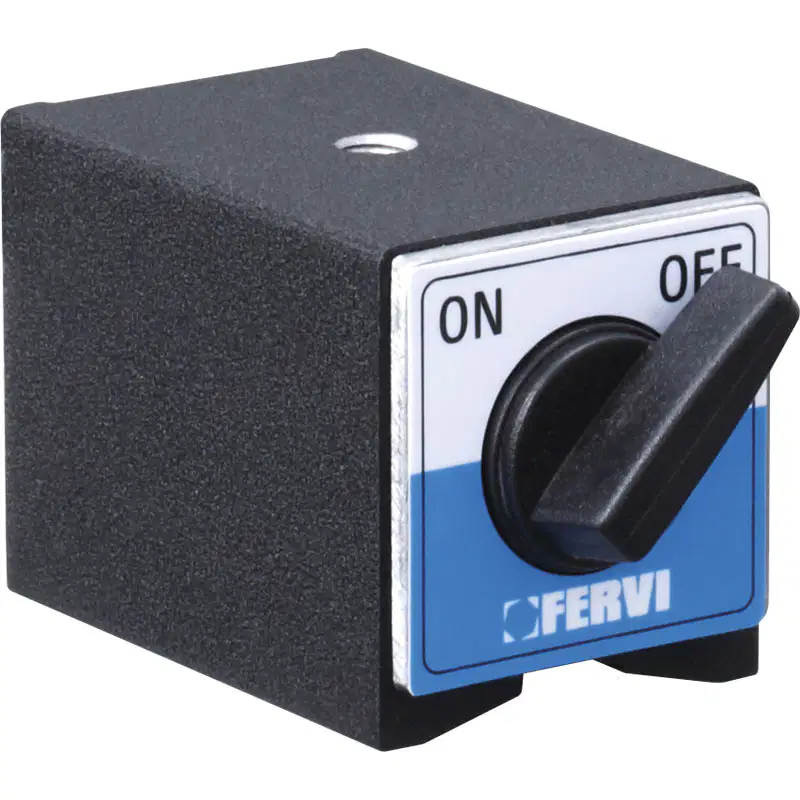

¿Qué estamos viendo en la siguiente imagen?
Juego de gruesos calibrados
Base magnética
Mordazas de sujeción
Soparte para comparador
¿Qué estamos viendo en la siguiente imagen?
Juego de gruesos calibrados
Base magnética
Mordazas de sujeción
Soparte para comparador
¿Qué estamos viendo en la siguiente imagen?
Juego de gruesos calibrados
Base magnética
Mordazas de sujeción
Soparte para comparador
¿Qué estamos viendo en la siguiente imagen?
Juego de gruesos calibrados
Base magnética
Mordazas de sujeción
Soparte para comparador
¿Qué estamos viendo en la siguiente imagen?
Dispositivo de centrado de precisión.
Dispositivo de puesta a cero del eje Z.
Palpador de cantos eléctrico.
Palpador de cantos mecánico.
¿Qué estamos viendo en la siguiente imagen?
Dispositivo de centrado de precisión.
Dispositivo de puesta a cero del eje Z.
Palpador de cantos eléctrico.
Palpador de cantos mecánico.

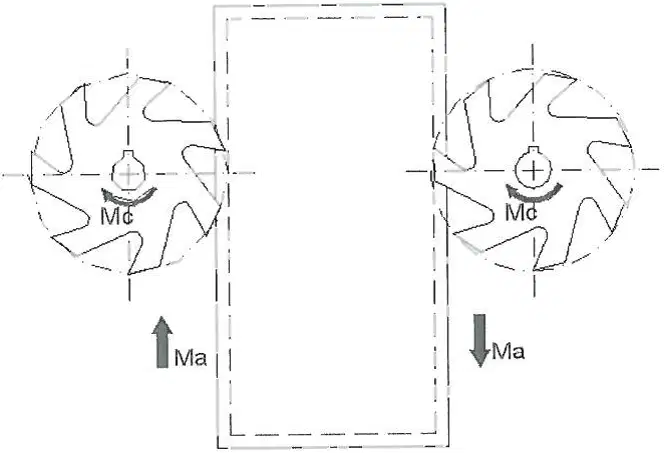

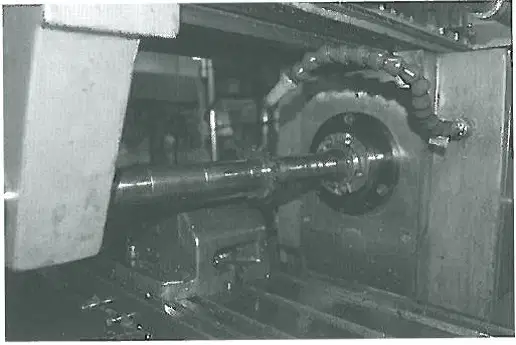

¿Qué estamos viendo en la siguiente imagen?
Un árbol portafresas.
Planeado con fresa cilíndrico frontal.
Ranurado con fresa de disco.
Mecanizado de ranuras doble.

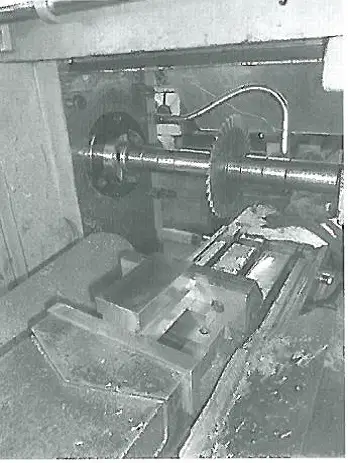

¿Qué estamos viendo en la siguiente imagen?
Un árbol portafresas.
Planeado con fresa cilíndrico frontal.
Ranurado con fresa de disco.
Mecanizado de ranuras doble.
¿Qué estamos viendo en la siguiente imagen?
Un árbol portafresas.
Planeado con fresa cilíndrico frontal.
Ranurado con fresa de disco.
Mecanizado de ranuras doble.
¿Qué estamos viendo en la siguiente imagen?
Un árbol portafresas.
Planeado con fresa cilíndrico frontal.
Ranurado con fresa de disco.
Mecanizado de ranuras doble.

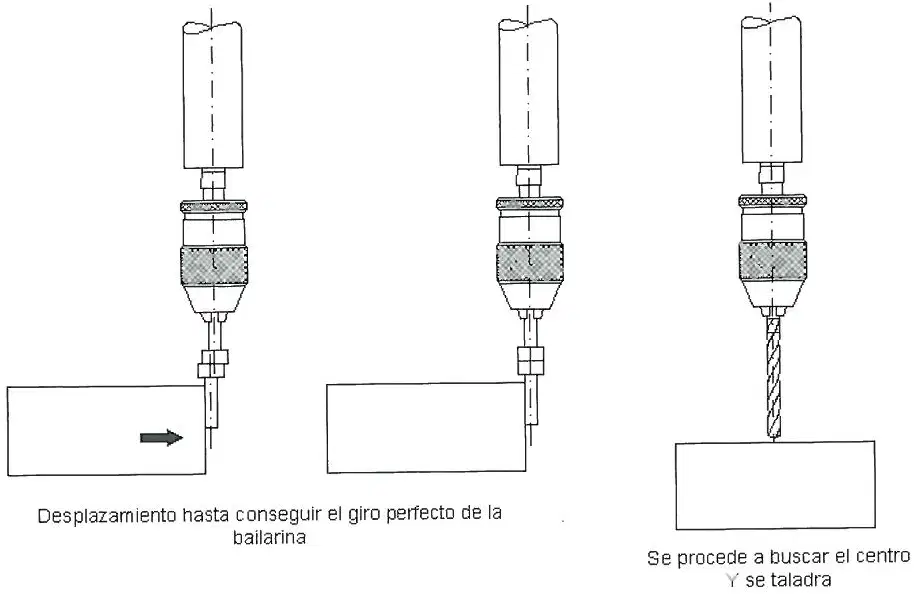

¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero en un eje.
Búsqueda del cero del contorno.
Secuencia de taladrado en la fresadora.
Mecanizado de chaveteros.
¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero en un eje.
Búsqueda del cero del contorno.
Secuencia de taladrado en la fresadora.
Mecanizado de chaveteros.
¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero en un eje.
Búsqueda del cero del contorno.
Secuencia de taladrado en la fresadora.
Mecanizado de chaveteros.
¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero en un eje.
Búsqueda del cero del contorno.
Secuencia de taladrado en la fresadora.
Mecanizado de chaveteros.

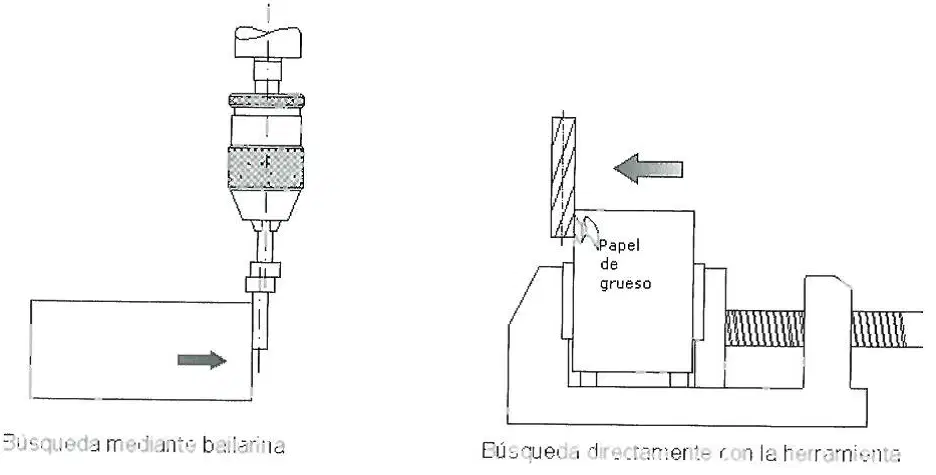

¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero pieza en el eje X o Y.
Búsqueda del cero pieza en el eje Z.
Escuadrado de caras.
Mecanizado de ranuras con forma de T.
¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero pieza en el eje X o Y.
Búsqueda del cero pieza en el eje Z.
Escuadrado de caras.
Mecanizado de ranuras con forma de T.
¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero pieza en el eje X o Y.
Búsqueda del cero pieza en el eje Z.
Escuadrado de caras.
Mecanizado de ranuras con forma de T.
¿Qué tipo de operación estamos viendo en la siguiente imagen?
Búsqueda del cero pieza en el eje X o Y.
Búsqueda del cero pieza en el eje Z.
Escuadrado de caras.
Mecanizado de ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Fresado prismático.
Ranurado/tronzado.
Agujeros, cajeras o chaveteros.
Ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Fresado prismático.
Ranurado/tronzado.
Agujeros, cajeras o chaveteros.
Ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Fresado prismático.
Ranurado/tronzado.
Agujeros, cajeras o chaveteros.
Ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Fresado prismático.
Ranurado/tronzado.
Agujeros, cajeras o chaveteros.
Ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Fresado prismático.
Ranurado/tronzado.
Fresado de forma.
Ranuras con forma de T.

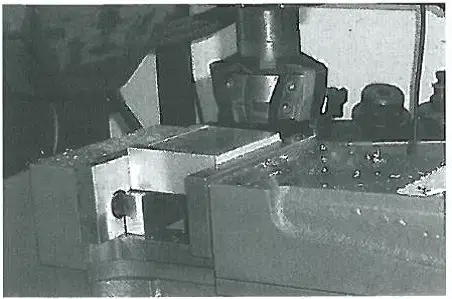

¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Planeado.
Mecanizado de contornos.
Fresado de forma.
Ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Planeado.
Mecanizado de contornos.
Fresado de forma.
Ranuras con forma de T.
¿Qué tipo de operación de fresado estamos viendo en la siguiente imagen?
Planeado.
Mecanizado de contornos.
Fresado de forma.
Ranuras con forma de T.
Este tipo de fresado lo utilizaremos cuando necesitemos desbastar y acabar superficies obteniendo un acabado superficial más que aceptable para muchos trabajos.
Actualmente, con la proliferación de las herramientas modulares y sus grandes características de corte, es el sistema más utilizado para el planeado de superficies. ¿De qué fresado hablamos?
Fresado con fresa cilíndrico-frontal
Fresado con fresa cilíndrica
Ranurado
Fresadora horizontal
Este tipo de fresado lo utilizaremos cuando necesitemos desbastar grandes superficies sin importarnos el acabado superficial de la pieza. Para ello podemos utilizar fresas de dientes rectos o de dientes helicoidales. ¿De qué fresado hablamos?
Fresado con fresa cilíndrico-frontal
Fresado con fresa cilíndrica
Ranurado
Fresadora horizontal
Es una operación que abarca una gran variedad de formas resultantes, pero como más importantes encontramos las cajeras, chavetas o ranuras en las piezas. Estas adoptarán la forma que tenga la herramienta y la forma y longitud de las mismas determinará el proceso de fabricación a seguir.. ¿De qué fresado hablamos?
Fresado con fresa cilíndrico-frontal
Fresado con fresa cilíndrica
Ranurado
Planeado
Consiste en mecanizar el contorno exterior de la pieza a través de una fresa vertical trabajando lateralmente. El tamaño de las fresas utilizadas dependerá del tamaño del rebaje a efectuar. ¿De qué operación de fresado hablamos?
Mandrilado
Conformado
Ranurado
Planeado
Se trata de ranuras mecanizadas con fresas de disco colocadas en el árbol porta-fresas que anteriormente hemos comentado. Con este sistema podemos realizar ranuras pasantes de gran profundidad en piezas. ¿De qué fresado hablamos?
Fresado con fresa cilíndrico-frontal
Fresado con fresa cilíndrica
Fresado vertical
Fresadora horizontal
Se trata de ranuras mecanizadas con fresas de disco colocadas en el árbol porta-fresas que anteriormente hemos comentado. Con este sistema podemos realizar ranuras pasantes de gran profundidad en piezas. ¿De qué fresado hablamos?
Fresado con fresa cilíndrico-frontal
Fresado con fresa cilíndrica
Fresado vertical
Fresadora horizontal
Se trata de ranuras mecanizadas con fresas cilíndrico-frontales, normalmente fresas de vástago. Estas se colocan en un portaherramientas que en la parte inferior dispone de un cono con unas pinzas intercambiables de diferentes diámetros interiores. ¿De qué fresado hablamos?
Fresado con fresa cilíndrico-frontal
Fresado con fresa cilíndrica
Fresado vertical
Fresadora horizontal
Como portaherramientas montaremos un porta-brocas o un porta-pinzas donde poder sujetar la broca necesaria, o la ajustaremos directamente a un porta-herramientas con cono morse para la sujeción de la broca. ¿De qué operación de fresado hablamos?
Moleteado
Ranurado
Taladrado
Mandrilado
Mediante la aplicación de unos accesorios, podemos mecanizar el interior de los agujeros a medidas concretas y con una tolerancia de forma y dimensional. Para ello se monta en el eje de la fresadora con una herramienta monofilo de corte. ¿De qué operación de fresado hablamos?
Moleteado
Ranurado
Taladrado
Mandrilado
Si la pieza es muy pequeña quizá debamos subirla en altura para que sobresalga lo necesario de la mordaza para su mecanizado. Esto se deberá realizar mediante...
Unos macizos de metal que tengamos a mano y que se ajusten a nuestras necesidades.
No es necesario añadir nada, con la presión que ejercen las mordazas contra la pieza será suficiente para fijarla.
Unos tacos de madera calibrados de una medida tal que se ajuste a nuestras necesidades.
Unos gruesos calibrados de una medida tal que se ajuste a nuestras necesidades.
Una vez ajustada la altura de la pieza que queremos mecanizar, procederemos al cierre de la mordaza con una presión moderada entre las caras. En este punto, con un martillo de metal golpearemos la pieza contra los gruesos calibrados para conseguir un buen contacto.
Verdadero. Así aseguramos el paralelismo de la cara de la pieza con la base de la mordaza y, por consecuencia, con la mesa de trabajo.
Falso. Si golpeamos la pieza se dañará.
Falso. Deberemos golpear la pieza con una maza de nailon en lugar de metal.

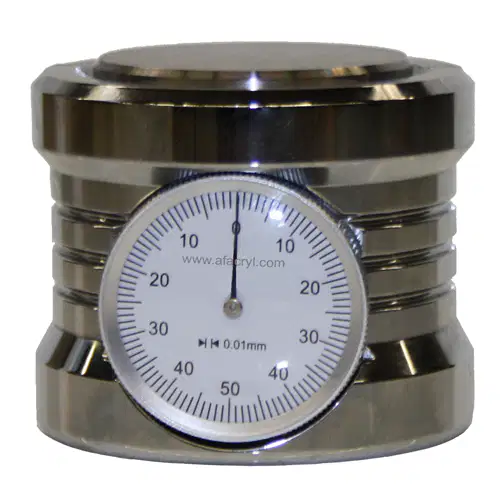

El dispositivo de la imagen sirve de ajuste del eje Z para la medición sin desgaste de herramientas. Tras la puesta a cero, la altura de referencia en este caso es de 50 mm y sólo hay que restarla del valor del eje Z. La parte inferior está equipada con imanes, lo que también permite una medición lateral sencilla.
Verdadero.
Falso.
