WorksheetsMisure delle grandezze topografiche
Total questions: 30
Worksheet time: 18mins
Qual'è la definizione di "Topografia"?
La topografia è una disciplina che si occupa di analizzare e mappare le caratteristiche superficiali della Terra, come rilievi, altitudini, e strutture naturali e artificiali presenti sulla superficie terrestre.
Disciplina il cui compito è l'esame dei metodi, delle procedure applicative, dei modelli e degli strumenti utilizzati nel rilievo di una limitata porzione di superficie della Terra per darne una rappresentazione grafica
La topografia è lo studio delle relazioni geometriche tra punti sulla superficie terrestre, utilizzato principalmente per creare mappe dettagliate del terreno e per supportare progetti di ingegneria civile, urbanistica e ambientale.
Quando posso usare come superficie di riferimento una di tipo orizzontale?
Quando la porzione da rappresentare è limitata (<20km per distanze e angoli, <100m per dislivelli)
Quando la porzione da rappresentare è lunga a sufficienza (<12km per distanze e angoli, <250m per dislivelli)
Quando la porzione da rappresentare è compresa in una certa dimensione (quote, angoli e dislivelli compresi tra 0 e 450m)
Quale sistema di riferimento posso adottare in topografia?
Cartesiano e polare
Polare
Cartesiano
Cosa si intende per stazione totale ?
sinonimo di teodolite
sinonimo di teodolite e tacheometro
strumento in grado di misurare angoli, distanze e dislivelli
nessuno dei precedenti
Da cosa dipende essenzialmente la precisione con la quale deve essere determinata la posizione dei punti in un rilievo di dettaglio?
la scala di rappresentazione grafica
il tipo di strumentazione utilizzato
l'estensione della zona che si rileva
il numero di punti da rilevare
nessuna delle seguenti
Quali sono i tipi di misure utilizzate in topografia?
Misure lineari, angolari e altimetriche
Misure di lunghezza, peso e volume
Misure di temperatura, pressione e umidità
Misure di velocità, accelerazione e forza
Quali sono i principali strumenti utilizzati per le misure di precisione?
teodolite, livello, GPS, stazione totale
computer, stampante, tastiera
pennarello, matita, gomma
martello, cacciavite, sega
1. In ambito cartografico, cosa significa “triangolazione”?
Trovare la posizione d’arrivo attraverso l’azimut di alcuni punti che dalla propria posizione sono visibili
Trovare la posizione nella quale ci troviamo attraverso l’azimut di alcuni punti che sono visibili dalla posizione nella quale ci troviamo
Trovare la specifica posizione di un punto che noi vediamo considerando l’azimut del nostro punto d’osservazione più altri 2 punti che comunque noi vediamo
Nessuna delle precedenti, la triangolazione può esser effettuata solo tramite l’ausilio di apparecchi tecnologici

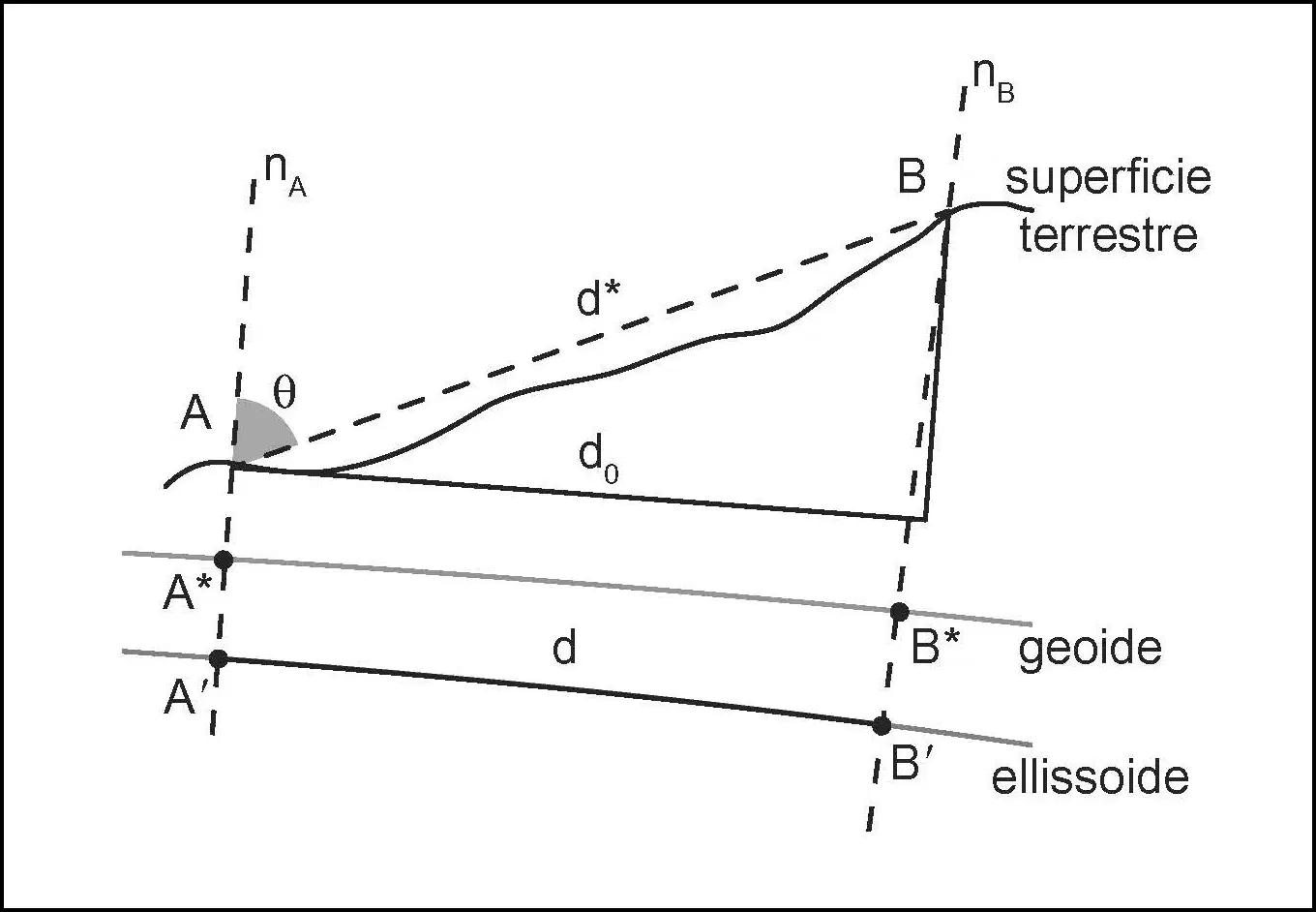

Come si chiama la distanza d* rappresentata in figura?
Distanza topografica
Distanza reale
Distanza inclinata
Distanza orizzontale
Come si chiama la distanza d0 in figura?
Distanza inclinata
Distanza orizzontale
Distanza topografica
Distanza reale
Come si chiama la distanza d presente in figura?
Distanza reale
Distanza inclinata
Distanza reale
Distanza topografica
Cosa sono le misure indirette?
Le misure indirette sono un metodo di misurazione che coinvolge l'uso di strumenti di misura avanzati, come laser e sonar, per stimare grandezze fisiche senza il bisogno di contatto diretto con l'oggetto da misurare.
Sono le misure in cui la grandezza di misurare viene ottenuta elaborando con una opportuna legge matematica o formula altre grandezze calcolate in con misure dirette
Le misure indirette sono un approccio utilizzato in statistica per ricavare informazioni su una popolazione attraverso campionamenti rappresentativi e modelli predittivi, anziché raccogliere dati direttamente da tutti i membri della popolazione.
Le misure indirette sono un metodo di misurazione che coinvolge l'utilizzo di strumenti che forniscono dati approssimativi basati su stimazioni e approssimazioni anziché misurazioni dirette.
Conoscendo l'angolo compreso tra d* e d0 (che chiamiamo T) e la distanza d*, quale formula usa la stazione totale a calcolare la distanza d0?
Non è possibile farlo
d0 = tang (T) - cotg (T)
d0 = d* x sen (T)
d0 = d* x cos (T)
Se una grandezza C è ottenuta come differenza tra due grandezze A e B, allora puoi affermare che l'incertezza di C è:
la differenza tra le incertezze di A e di B.
il prodotto tra le incertezze di A e di B.
la somma delle incertezze di A e di B.
la somma degli errori relativi di A e di B, moltiplicata per il valore attendibile di C.
il rapporto tra le incertezze di A e di B.
Cosa si intende per portata o fondo scala di uno strumento?
Il valore della prima tacca numerata indicata sulla scala graduata.
Il valore oltre il quale lo strumento diventa più preciso.
Il valore più piccolo che può misurare uno strumento
Lo scostamento tra valore medio e valore misurato dallo strumento.
Il valore più grande che può essere misurato da uno strumento.
Gli errori sistematici possono essere dovuti a:
l'intervento accidentale dell'operatore durante l'esecuzione della misura.
mutazione imprevedibile delle condizioni ambientali.
difetto di funzionamento tecnico dello strumento (ad esempio, cattivo azzeramento).
instabilità del valore della grandezza in fase di misura.
cambiamenti improvvisi delle condizioni di misura per ogni misurazione.
Quale delle seguenti affermazioni è vera?
Per effettuare una misura senza errore bisogna usare strumenti con sensibilità altissima.
Per effettuare una misura senza errore bisogna usare strumenti con grande portata.
Per effettuare una misura affidabile l'errore relativo deve essere nullo.
Per effettuare una misura senza errore lo strumento deve fornire velocemente la misura.
Nessuna delle altre affermazioni è corretta.
Cos'è la coltellazione?
Fase di allineamento dell'ottica con i relativi prismi nell'uso della stazione totale
Metodo per evitare di effettuare errori di misura
Metodo per suddividere un'area in parti uguali
Metodo per la misure delle distanze tramite asta graduata
Per misurare lunghezze superiori a 50m con i nastri flessibili graduati che tecnica si adotta?
Allineamento di paline con l'uso contemporaneo di spilloni segnaposto
Possono essere effettuati solo se si è almeno in due cosi da non perdere l'ultimo punto raggiunto tramite il nastro flessibile
Non posso effettuare misure maggiori a 50m
Vado "ad occhio" tanto l'errore non è così elevato
Cosa è presente sull'asta rigida?
Una livella a 90°
Una livella a bolla
Una livella torica
Qual'è la portata massima di un longimetro laser?
1-2km
100-200m
700-750m
dipende da quanto pago il longimetro laser
Come si può ridurre l'errore dovuto ad un errato posizionamento del campione di misura sullo spillone segnaposto?
Uso un allineamento di paline
Basta rifare la misura una sola volta
Effettuo la misura diverse volte e poi considero il valore medio
Non è possibile correggerlo
Quali strumenti uso per effettuare uno squadro?
Goniometro e squadro agrimensorio
Squadro a coltellazione e squadro prismatico
Livella laser e stazione totale
Squadro agrimensiorio e squadro a prisma
Come funziona uno squadro a prisma?
Quando nel prisma vedo le tre paline disposte sull'orizzotale saranno disposte a 120°
Tale strumento serve solo ad effettuare la coltellazione
Si posizionano le paline a destra, sinistra e di fronte allo strumento. Quando le tre paline si vedranno sulla stessa direttrice del prisma saranno disposta a 90°
Quando osservo nel foro allineo la palina con il filo presente nel foro frontale
Cos'è la tecnologia EDM?
equivale alla tecnologia dei distanziometri elettronici
fa parte delle tecnologie per le misurazioni dirette
equivale alla tecnologia della stazione totale ma non il teodolite
equivale alla tecnologia del teodolite ma non la stazione totale
La tecnologia EDM a modulazione...
sfrutta i moduli della radiazione solare
sfrutta l'energia solare per funzionare
è oramai in disuso
sfrutta la modulazione della lunghezza d'onda della radiazione infrarossa
la tecnologia EDM ad impulsi...
è quella che troviamo nei longimetri laser
sfrutta il tempo di volo della radiazione luminosa
sfrutta il tempo di intersezione dalla distanza inclinata all'orizzontale
sfrutta la radiazione UV per calcolare la distanza
Gli angoli orizzontali sono anche chiamati..
Leopoldo
zenitali
azimutali
Marra
Come si chiama il punto in cui posizioniamo la stazione totale?
Punto di collimazione
Punto 0
Punto campione
Punto di stazione
cosa causa l'errore di rifrazione?
Una traiettoria curva della linea di mira del cannocchiale della ST
Un errore dovuto alla sfericità della terra
Un errore di pochi cm su una distanza inferiore a 400m
Nulla che valga la pena prendere in considerazione
