WorksheetsAsitektur dan Desain Sistem Minimum Mikrokontroler
Total questions: 25
Worksheet time: 19mins
Suatu komputer kecil yang dipabrikasi dalam bentuk rangkaian terintegrasi (IC), yang ditujukan untuk fungsi spesifik seperti pengolahan sinyal-sinyal input menjadi sinyal-sinyal output (baik berkondisi digital atau analog) dikenal sebagai....
Mikrokontroler
Minikontroler
Bagian yang menjadi inti proses pada mikrokontroler (otak dari mikrokontroler), yang melakukan fungsi aritmatika dan unit logika adalah...
Central Processing Unit (CPU)
Memori
Jalur data/bus
Peripheral
Memori dalam mikrokontroler ada yang berfungsi untuk membaca data dan menulis data. Memori yang membaca data adalah.... dan memori yang menulis data adalah....
ROM, RAM
RAM, Osilator
RAM, ROM
Osilator, Timer/Counter
Tempat masuknya sinyal-sinyal analog ataupun digital yang berasal dari bagian luar (eksternal) ke dalam mikrokontroler adalah....
Port Peripheral
Port Input
Port Output
Tempat keluarnya sinyal-sinyal analog ataupun digital hasil pengolahan mikrokontroler menuju perangkat eksternal adalah....
Port Output
Port Input
Port Periferal
Rangkaian yang berfungsi menghasilkan denyut jantung bagi mikrokontroler berupa frekunsi tinggi adalah...
Rangkaian reset
Rangkaian comparator
Rangkaian atenuasi
Rangkaian osilator
Salah satu fungsi dalam mikrokontroler, dimana dapat mengubah sinyal analog menjadi digital menggunakan konverter...... dan sinyal digital menjadi analog menggunakan konverter.......
Digital to Analog (DAC), I-V Converter
Analog to Digital (ADC), V-I Converter
Digital to Analog (DAC), Analog to Digital (ADC)
Analog to Digital (ADC), Digital to Analog (DAC)
Arsitektur mikrokontroler yang memiliki kompleksitas yang rumit dalam pemrograman, namun unggul jika dimanfaatkan untuk proyek yang memerlukan kepresisian waktu yang tinggi, dikenal dengan istilah...
RISC
CISC
Arsitektur mikrokontroler yang memiliki keunggulan memiliki instruksi yang sedikit dan memiliki banyak register dalam memorinya, dikenal dengan istilah...
RISC
CISC
MCS-51 (dikenal juga dengan ATMEL8952 atau Intel 8051) memiliki jumlah pin sebanyak ....
10 pin
20 pin
30 pin
40 pin
Board Arduino Uno menggunakan mikrokontroler tipe....
ATMEGA8
ATMEGA16
ATMEGA328
ATMEGA2560
Board Arduino Uno memiliki jumlah pin digital sebanyak.... dan jumlah pin analog sebanyak....
6 pin digital, 14 pin analog
14 pin digital, 6 pin analog
20 pin digital, 20 pin analog
14 pin digital, 14 pin analog
Board Arduino Mega menggunakan mikrokontroler tipe....
ATMEGA8
ATMEGA16
ATMEGA328PU
ATMEGA2560
Pada Board Arduino Mega, jumlah pin digital adalah.... dan jumlah pin analog adalah....
pin digital = 54
pin analog = 16
pin digital = 45
pin analog = 16
pin analog = 54
pin digital = 16
pin digital = 16
pin analog = 54
Pilihlah opsi jawaban yang menunjukkan keunggulan mikrokontroler ESP-32 ketimbang Arduino Board.
Tipe pin adalah General Purpose Input/Output (GPIO).
Memiliki modul Bluetooth dan WiFi yang berguna untuk pengembangan sistem terkoneksi IoT.
Kapasitas memori SRAM dan EEPROM yang lebih besar.
Output ADC (PWM) adalah 12-bit.
Fasilitas mikrokontroler yang berfungsi melakukan penyelaan program yang sedang berjalan adalah...
Interrupt
Watchdog
Kernel reset
Fungsi dalam mikrokontroler yang bertugas melakukan reset ketika mikrokontroler mengalami hang (terhentinya siklus program) adalah....
Kernel reset
Interrupt
Watchdog
Ketika frekuensi mikrokontroler adalah 12 MHz, hal ini menunjukkan bahwa mikrokontroler.....
bekerja 12 juta siklus jam per detik
bekerja 1/12 juta siklus jam per detik
Dalam membangun sistem minimum pada mikrokontroler, rangkaian disamping umumnya dimanfaatkan sebagai....
rangkaian reset
rangkaian osilator
rangkaian catu daya
rangkaian downloader
Rangkaian disamping berfungsi untuk menghasilkan denyut berupa frekuensi kerja dari mikrokontroler. Nama rangkaian ini adalah....
Rangkaian reset
Rangkaian osilator
Rangkaian catu daya
Rangkaian filter
Bila diketahui resolusi ADC dari Arduino adalah 10-bit, maka interval nilai ADC untuk merepresentasikan pembacaan nilai analog 0-5 Vadalah....
0-1023
0-4096
Bila diketahui resolusi ADC dari sebuah mikrokontroler adalah 12-bit, maka representasi nilai ADC untuk pembacaan nilai analog 0-5 V adalah
0-1023
0-4096

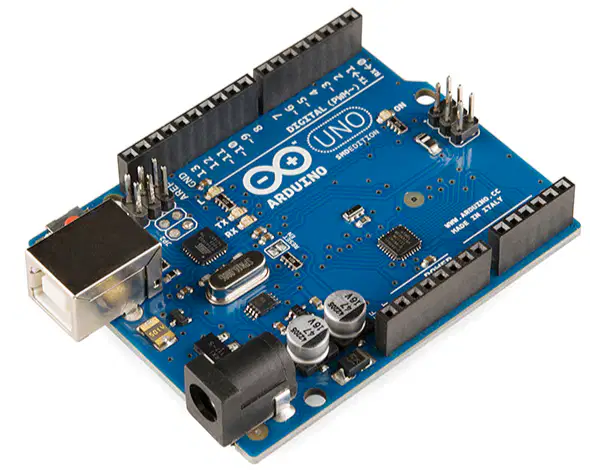

Mikrokontroler yang digunakan pada board seperti gambar disamping adalah...
ATMEGA8
ATMEGA16
ATMEGA328PU
ATMEGA2560
Sebuah program dalam mikrokontroler yang memiliki fungsi seperti OS komputer. Bertujuan untuk penerjemahan bahasa pemrograman dan komunikasi data antara mikrokontroler dan/ke laptop/PC. Program ini dikenal dengan istilah....
bootloader
register/counter
Sebuah resolusi PWM dari mikrokontroler bernilai 8-bit. Olehnya, rentang nilai DAC untuk tegangan output 0-5V adalah ...
0-255
0-1023
0-4096
