WorksheetsLernfeld 3 - Wiederholung
Total questions: 12
Worksheet time: 9mins
Wähle alle Vorteile einer SPS gegenüber einer VPS aus
Bei kleinen Anlagen günstiger
Fernwartung möglich
Es wird Fachpersonal benötigt
Einfacher auf andere Anlagen zu übertragen
Welchen FUP-Baustein würdest du verwenden um S1 / S2 in einem Steuerungsprogramm zu verbinden/programmieren.
(a)

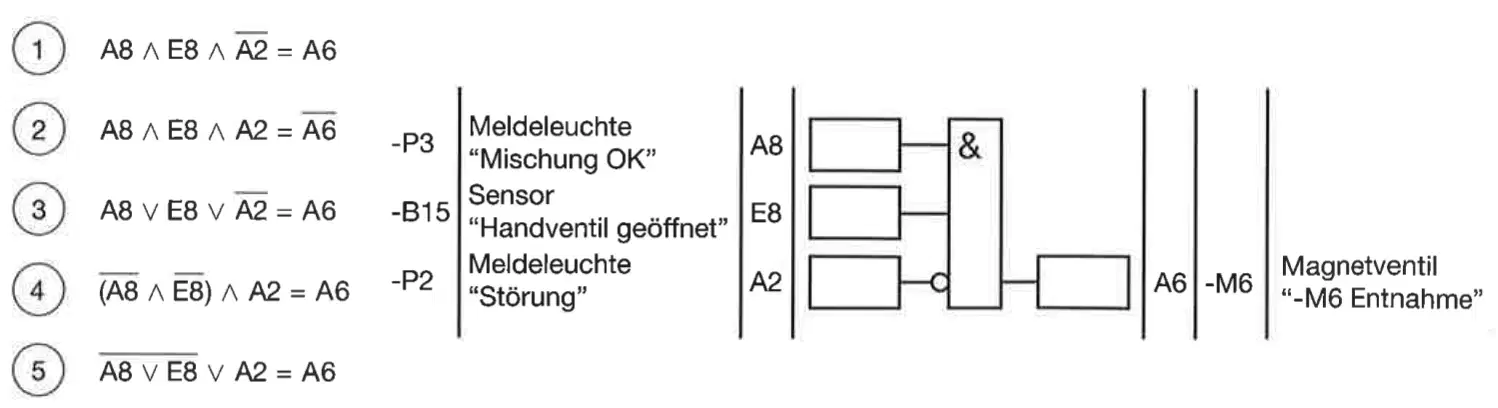

Welche Funktionsgleichung trifft auf den dargestellten Programmauszug zu?
1
2
3
4
5

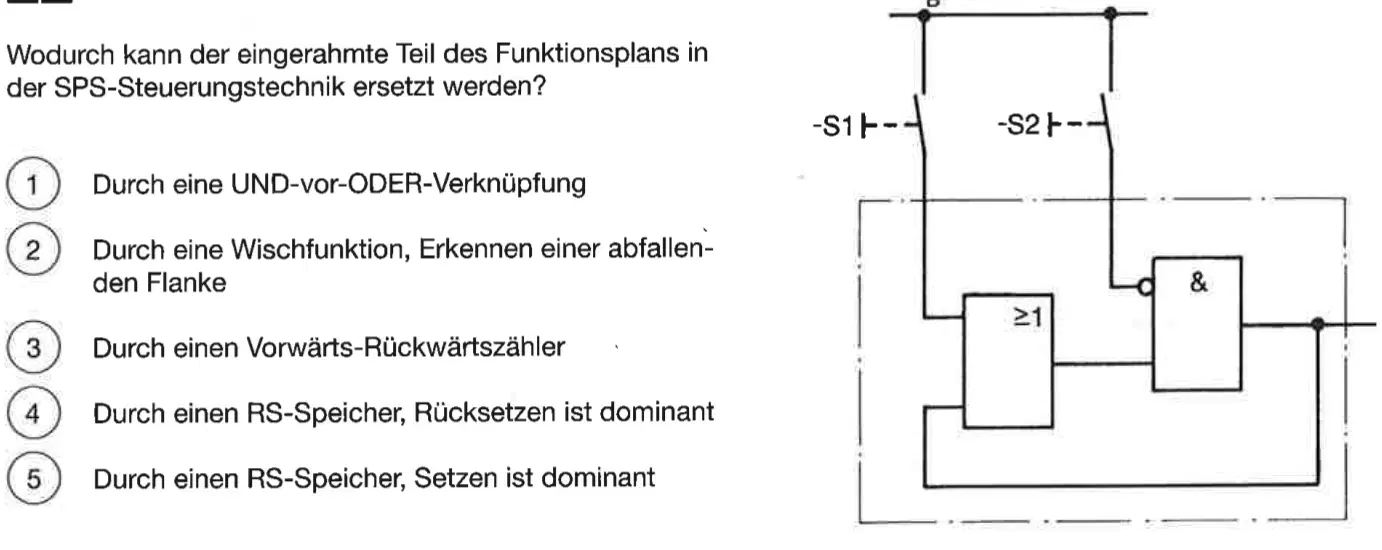

Wodurch kann der eingerahmte Teil des Funktionsplans in der SPS-Steuerungstechnik ersetzt werden?
Tipp: Aussage 2 ist falsch
1
3
4
5

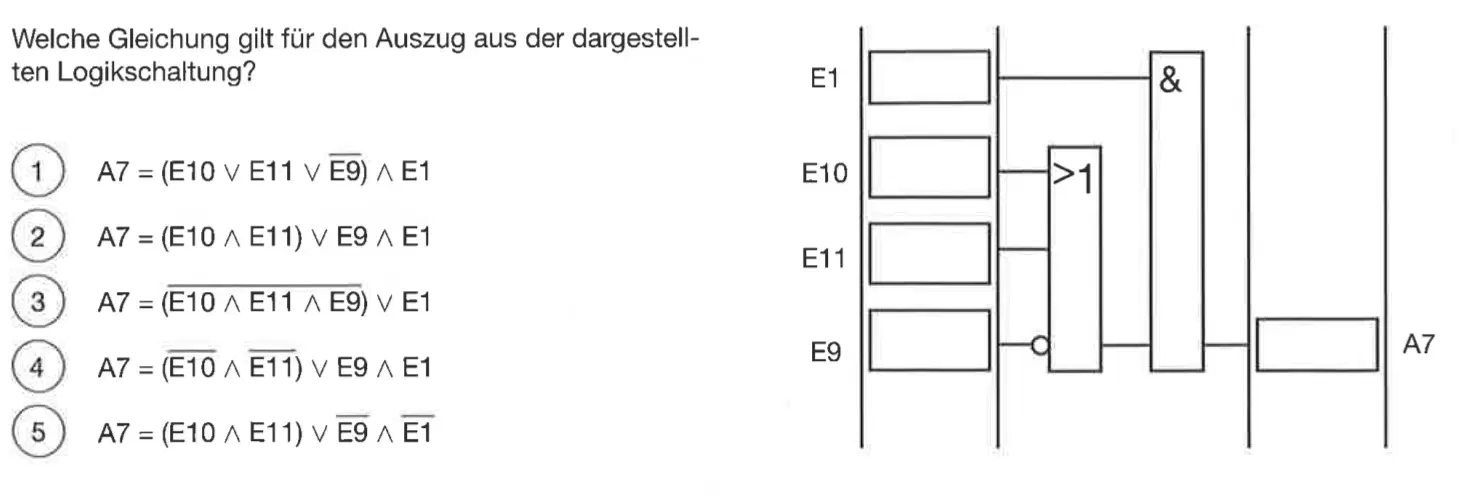

Welche Gleichung gilt für den Auszug aus der dargestellten Logikschaltung?
1
2
3
4
5
Welche Behauptung über den Anschlussplan ist richtig?
1
2
3
4
5
Bei einem WC soll ein Lüfter noch 5 Minuten nachlaufen, sobald das Licht ausgeschaltet worden ist. Welchen Baustein würdest du verwenden?
(a)
Wahr oder Falsch?!
Zum Ausschalten einer Anlage wird ein Öffner verwendet. Dieser wird bei einer Selbsthaltung dann auf den Reseteingang gelegt und nicht negiert.
Wahr
Falsch
Wahr oder Falsch?!
Die Ausgänge einer Siemens Logo! sind meistens durch Relais realisiert. Diese benötigen neben dem Anschluss an das anzusteuernde Element (z.B. eine Meldeleuchte) auch einen Spannungsversorgung.
Wahr
Falsch
Welche Wahrheitstabelle gehört zu der linken Schaltung!
Was ist ein möglicher Vorteil für eine Einschaltverzögerung in einem SPS-Programm haben?
Der Verbraucher bleibt nach dem Ausschalten an
Höhere Leistungsfähigkeit
Sofortige Aktivierung nach dem Einschalten
Verlängerte Lebensdauer der Verbraucher
Folgende Schaltung kann auch vereinfacht werden. Wähle den richtigen Baustein/e aus.
UND
ODER
UND-ODER
Selbsthaltung
