WorksheetsRealizarea operatiei de reglare a jocului termic la supape
Total questions: 10
Worksheet time: 10mins
Rolul mecanismului de (a) este de a asigura umplerea periodica a cilindrilor cu amestec carburant sau aer si evacuarea gazelor de ardere din cilindrii motorului, intr-o anumita ordine de lucru.
In imaginea alaturata arborele cu came este fixat in blocul motor.
Adevarat
Fals

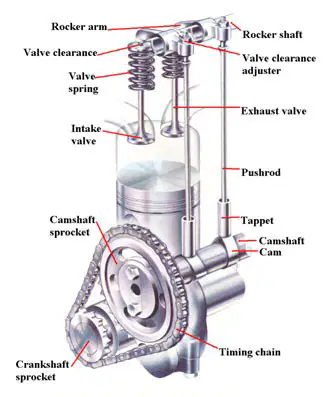

In imaginea alaturata este prezentat un mecanism de distributie cu actionarea supapelor prin culbutori.
Adevarat
Fals
Jocul termic (prevazut intre (a) si culbutori) are rolul de a prelua dilatarile termice ale
organelor componente din mecanismul de distributie al motorului.
Conditiile tehnice generale pentru verificarea si corectarea jocului termic, valabile pentru
orice tip de motor si orice solutie constructiva a mecanismului de distributie, sunt:
respectarea regimului termic al motorului
tachetul sau culbutorul sa fie in contact cu cercul de baza al camei
tija impingatoare sa fie in contact direct cu partea din spate a culbutorului
tachetul sa fie in contact direct cu scaunul supapei
Respectarea regimului termic al motorului se refera la:
motorul are temperatura mediului ambiant
reglajul termic se face in timp ce motorul este pornit
reglajul termic se face la cald
reglajul termic se face cu supapele deschise
Tachetul sau culbutorul sa fie in contact cu cercul de baza al camei; aceasta conditie tehnica este echivalenta faptului ca supapele cilindrului unde se va
regla jocul termic sunt perfect inchise
Adevarat
Fals
La mecanismul de distributie cu arbore cu came in
blocul motor, jocul termic se regleaza printr-un mecanism
surub cu piulita montata la extremitatea culbutorului. Tachetul
se afla pe cercul de baza al camei, se slabeste piulita de
blocare, se modifica pozitia surubului de reglaj, incat lera
corespunzatoare unui joc termic nominal sa se miste cu o
usoara frecare, se strange apoi piulita de blocare, in timp ce
surubul este mentinut fix. In final se va verifica iar jocul
pentru ca exista posibilitatea modificarii jocului in timpul
strangerii piulitei.
Adevarat
Fals
La solutia cu arbore cu came in chiulasa si culbutor, jocul
termic se regleaza cu ajutorul unui surub infiletat in chiulasa.
Culbutorul se afla pe cercul de baza al camei, se modifica pozitia
surubului de reglaj, astfel incat, lera corespunzatoarei jocului
termic nominal sa se miste cu o usoara frecare. In final se verifica
iar jocul.
Adevarat
Fals
La solutia arbore cu came in chiulasa si tacheti cu pastile
de reglare, jocul termic se masoara intre pastila tachetului si cama
cu ajutorul unui set de calibre. Grosimea pastilei determina jocul in
functionare. Modificarea jocului se efectueaza prin schimbarea
pastilei printr-o alta cu o grosime diferita. Grosimea pastilei este
notata pe una din fetele ei. Aceasta valoare trebuie totusi controlata
cu ajutorul unui micrometru.
Adevarat
Fals
