Worksheets2ºA_ESO:REPASO ESTRUCTURAS
Total questions: 64
Worksheet time: 32mins
Name
Class
Date
1.
¿Qué tipo de carga se muestra en la imagen?
a)
Estática
b)
Dinámica
2.
¿Qué tipo de carga se muestra en la imagen?
a)
Estática
b)
Dinámica
3.

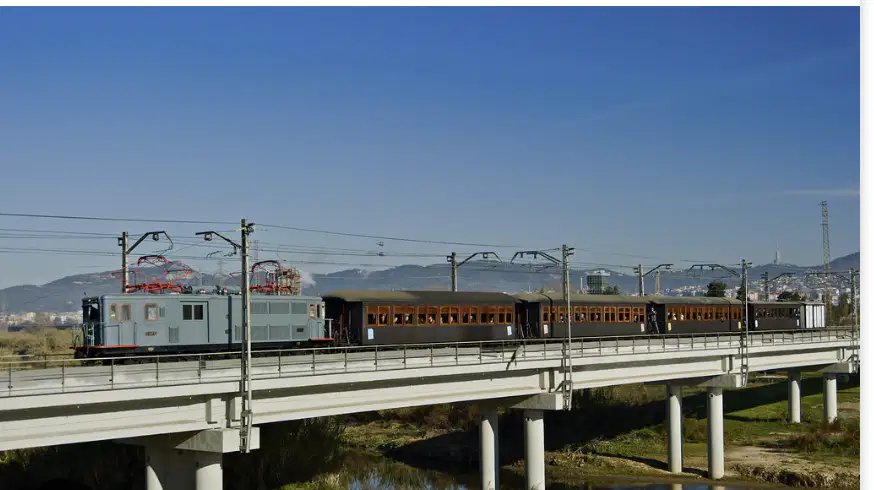

¿Qué tipo de carga transmite el tren al pasar ?
a)
Estática
b)
Dinámica
4.
Cuando una estructura no se deforma al aplicar una carga se dice que es…..
a)
Estable
b)
Rígida
c)
Resistente
d)
Colosal
5.
El conjunto de elementos destinados a soportar las fuerzas que actúan sobre él es:
a)
Esfuerzo
b)
Estructura
c)
Vigueta
d)
Edificio
6.
Las fuerzas que se aplican a una estructura se llaman...
a)
Tensiones
b)
Cargas
c)
Esfuerzos
7.
Identifica el tipo de viga de la siguiente estructura triangulada
a)
Pratt
b)
Warren
c)
Reticular isostática
d)
Howe
8.
Los montantes de una estructura metálica como la de la imagen trabajan a ....
a)
Tracción
b)
Compresión
c)
Cizalla
d)
Flexión
9.
Las diagonales de una estructura metálica como la de la imagen trabajan a ....
a)
Tracción
b)
Compresión
c)
Cizalla
d)
Flexión
10.
Identifica el tipo de viga de la siguiente estructura triangulada
a)
Pratt
b)
Warren
c)
Reticular isostática
d)
Howe
11.
Identifica el tipo de viga de la siguiente estructura triangulada
a)
Pratt
b)
Warren
c)
Reticular isostática
d)
Howe
12.
Identifica el tipo de viga de la siguiente estructura triangulada
a)
Pratt
b)
Warren reforzada
c)
Howe
d)
Reticular isostática
13.
¿Cómo se llama a un pilar cuando es de forma cilíndrica?
a)
Cilindro
b)
Pilastra
c)
Columna
d)
Contrafuerte
14.
¿Que son los esfuerzos en una estructura?
a)
Tensiones internas generadas por efecto de las cargas que soporta.
b)
Las fuerzas que actúan sobre la estructura.
c)
Las cargas que actúan sobre la estructura.
d)
La presión que actúa sobre la estructura
15.
Una estructura se hace más rígida cuando….
a)
Se ensancha la base
b)
Se baja su centro de gravedad
c)
Se le colocan tirantes
d)
Se triangula
16.
El centro de gravedad es:
a)
El centro geométrico de un objeto
b)
Un punto virtual del objeto, no existe en realidad, donde consideramos concentrada toda la masa
c)
El punto del objeto que contiene toda su masa
d)
El punto donde tiende a moverse el objeto
17.
El hormigón de las estructuras soporta preferentemente los esfuerzos de…..
a)
Tracción
b)
Compresión
c)
Cizalladura o cortante
d)
Flexión
18.
¿Qué nombre recibe la capacidad de una estructura de soportar cargas a las que se ve sometida sin deformarse?
a)
Rigidez
b)
Estabilidad
c)
Resistencia
d)
Capacidad
19.
¿Qué tipo de arco se muestra en la fotografía?
a)
Herradura
b)
Apuntado
c)
Medio punto
d)
Lobulado
20.
¿Qué tipo de arco se muestra en la fotografía?
a)
Herradura
b)
Apuntado
c)
Medio punto
d)
Lobulado
21.
¿Cómo se llama a los elementos horizontales que trabajan a flexión y van colocados entre dos pilares en una estructura entramada?
a)
Vigueta
b)
Forjado
c)
Viga
d)
Bovedilla
22.
¿Cómo se llama al conjunto de elementos horizontales que trabajan a flexión y van apoyados en los pilares de una estructura entramada?
a)
Vigueta
b)
Forjado
c)
Viga
d)
Bovedilla
23.
¿Qué nombre recibe la pieza, normalmente cerámica, que en el forjado va colocada entre viguesas y aligera el peso de la estructura?
a)
Vigueta
b)
Forjado
c)
Viga
d)
Bovedilla
24.
¿De qué depende la resistencia de una estructura?
a)
Del material del que está fabricada
b)
De la cantidad de material con la que está fabricada
c)
De la posición del c.d.g.
d)
De si está triangulado
e)
De su forma
25.
¿A qué tipo de esfuerzo trabaja un arbotante?
a)
Tracción
b)
Flexión
c)
Cortadura
d)
Compresión
26.
La función del acero en las estructuras de hormigón es la de absorber los esfuerzos de…..
a)
Tracción
b)
Compresión
c)
Cizalladura o cortante
d)
Flexión
27.
Los tirantes son…
a)
Cables que trabajan a tracción
b)
Cables que trabajan a compresión
c)
Bielas que trabajan a compresión
d)
Montantes que trabajan a compresión
28.
Las tres condiciones que ha de cumplir una estructura son:
a)
Estabilidad, gravedad y rigidez
b)
Estabilidad, resistencia y rigidez
c)
Resistencia, rigidez y triangulación
d)
Resistencia, estabilidad y tensión
29.
Una fuerza se define por su...
a)
Intensidad, dirección y sentido
b)
Intensidad y dirección
c)
Intensidad y sentido
d)
Cantidad, dirección y sentido
30.
¿Cuáles son las características de las estructuras trianguladas?
a)
Estable e indirecta
b)
Estable e indeformable
c)
Indeformable y variable
d)
Indirecta y variable
31.
La capacidad que tienen los elementos de aguantar esfuerzos a los que están sometidos sin romper se llama
a)
Estabilidad
b)
Rigidez
c)
Resistencia
d)
Resiliencia
32.
¿Que esfuerzo se produce cuando un coche pasa por un puente?
a)
Tracción
b)
Compresión
c)
Flexión
d)
Cortadura o cizallada
33.
¿Que esfuerzo se produce en los tirantes?
a)
Tracción
b)
Compresión
c)
Flexión
d)
Cortadura o cizallada
34.
¿Que esfuerzo se produce al abrir la cerradura?
a)
Tracción
b)
Compresión
c)
Flexión
d)
Torsión
35.
Ejemplos de cuerpos sometidos a esfuerzos de tracción...
a)
Papel al ser cortado
b)
Los tirantes de una antena de telefonía móvil
c)
Un pilar de un edificio
d)
Una viga de un edificio
36.
¿Cómo se llama la estructura auxiliar de madera que se utiliza para montar el arco de medio punto?
a)
Cincha
b)
Clave
c)
Dovela
d)
Cimbra
37.
La piedra superior de un arco de medio punto se llama
a)
Piedra central
b)
Clave
c)
Dovela
38.
¿Cómo se llama la propiedad de una estructura que permite que sea estable mediante unión por cuerdas o alambres, gracias a esfuerzos de tracción y compresión?
a)
Tensegridad
b)
Traccioniridad
c)
Tangestabilidad
39.
El propio peso de un puente es una carga
a)
Fija
b)
Variable
c)
Dinámica
40.
¿Cómo se llama a los alambres de la imagen, colocados en cruz para dar rigidez a la estructura?
a)
Montantes
b)
Arriostramientos
c)
Cartelas
41.
¿Cuál de los elementos sirve para dar estabilidad a la estructura, A, B ó C?
a)
A
b)
B
c)
C
d)
Ninguno
42.
Marca la secuencia correcta (123) de los nombres de los siguientes elementos de un pórtico
a)
Pilar, Cercha, Luz
b)
Cercha, Luz, Pilar
c)
Cercha, pilar, luz
d)
Viga, luz, pila
43.
¿Cómo se denomina el conjunto de barras rectas unidas entre sí en sus extremos formando triángulos planos o pirámides tridimensionales diseñadas para soportar las cargas aplicadas sobre sus nodos?
a)
Fachada
b)
Zapatas
c)
Cerchas
d)
Dovelas
44.

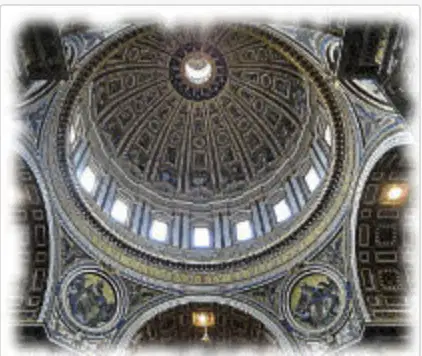

¿Qué elemento estructural aparece representado en la figura?
a)
Cúpula
b)
Arco
c)
Arbotante
d)
Bóveda
45.
¿Cómo se denomina al elemento estructural, que forma parte de la estructura de un edificio y es el responsable de soportar y transmitir las sobrecargas al terreno?
a)
Cimentación
b)
Forjado
c)
Techado
d)
Cercha
46.
¿A qué esfuerzo están sometidas las dovelas de un arco?
a)
Flexión
b)
Tracción
c)
Compresión
d)
Cizalla
47.
A qué tipo de esfuerzo trabaja una zapata en su unión con el pilar
a)
Flexión
b)
Tracción
c)
Compresión
d)
Cizalla
48.
¿Cómo se denominan las piezas, normalmente de piedra, en forma de cuña, que componen un arco?
a)
Gárgolas
b)
Dovelas
c)
Toveras
d)
Bóvedas
49.
¿Qué nombre recibe el elemento estructural alargado, normalmente de hormigón armado y sección circular, incrustado en el terreno para transmitir las cargas de un edificio al terreno usado en cimentaciones profundas?
a)
Pilote
b)
Zapata
c)
Losa
d)
Forjado
50.
¿Qué tipo de cimentación utilizarías si el terreno es cohesivo?
a)
Zapatas
b)
Losas
c)
Pilotes
d)
Ninguno
51.
¿Qué tipo de cimentación utilizarías si el terreno es blando?
a)
Zapatas
b)
Losas
c)
Pilotes
d)
Ninguno
52.
¿Qué tipo de cimentación utilizarías si el terreno es inestable o arcilloso?
a)
Zapatas
b)
Losas
c)
Pilotes
d)
Ninguno
53.
Indica cuáles de las siguientes frases son verdaderas respecto al centro de gravedad (c.d.g.)
a)
Es c.d.g. es el punto donde está concentrada toda la masa de los objetos
b)
Es c.d.g. es el punto del objeto donde consideramos concentrada toda la masa
c)
Para mejorar la estabilidad tendremos que aumentar el peso en la base del objeto o ancla
54.
Para conseguir una mayor estabilidad de un objeto tendremos que...
a)
Aumentar el peso de la base
b)
Aumentar la superficie de la base
c)
Bajar el centro de gravedad
d)
Colocarle tirante
e)
Anclarlo al suelo
55.
La carrocería de un coche es una estructura...
a)
Laminada
b)
Entramada
c)
Abovedada
d)
Masiva
56.
Un lápiz es un ejemplo de estructura...
a)
Laminada
b)
Entramada
c)
Abovedada
d)
Masiva
57.

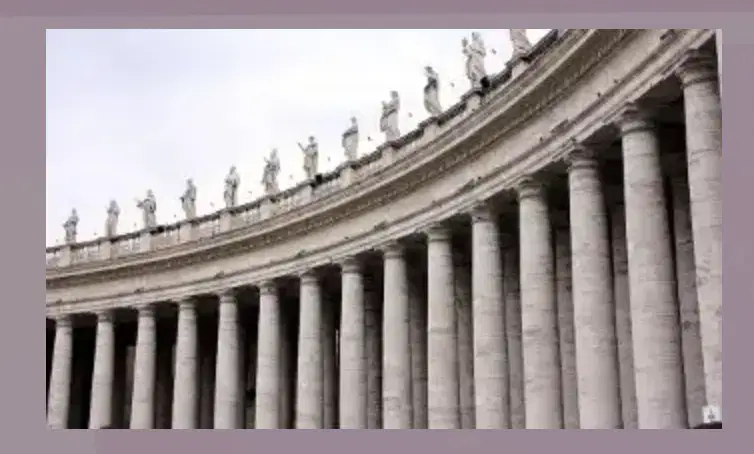

¿Qué tipo de estructura posee la columnata mostrada?
a)
Adintelada
b)
Entramada
c)
Tensegrítica
d)
Abovedada
58.
¿Qué tipo de estructura posee el objeto mostrado?
a)
Masiva
b)
Entramada
c)
Colgante
d)
Triangulada
59.
¿Qué tipo de estructura posee el objeto mostrado?
a)
Masiva
b)
Entramada
c)
Colgante
d)
Triangulada
60.
¿Qué tipo de estructura posee el objeto mostrado?
a)
Masiva
b)
Entramada
c)
Neumática
d)
Laminar
61.

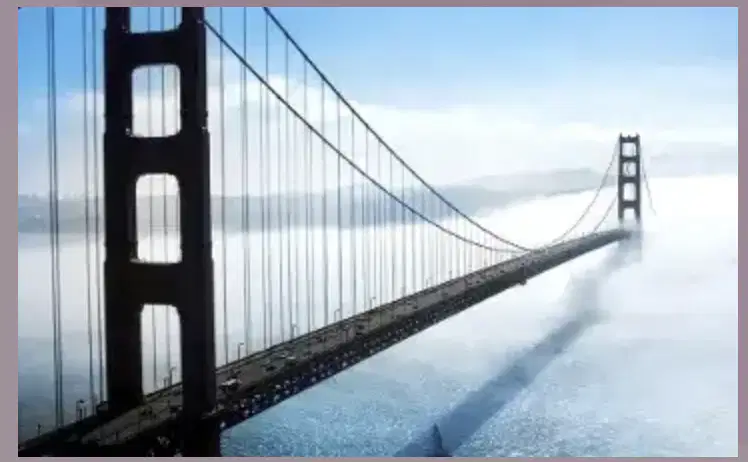

¿A qué tipo de estructura pertenece el Golden Gate de San Francisco?
a)
Triangulada
b)
Abovedada
c)
Neumática
d)
Colgante
62.

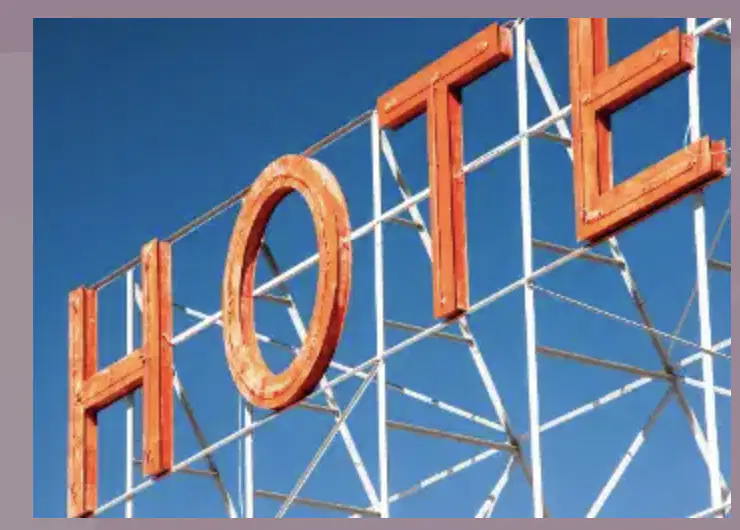

¿Qué tipo de estructura posee el objeto mostrado?
a)
Triangulada
b)
Entramada
c)
Neumática
d)
Colgante
63.
¿A qué tipo de estructura pertenece el Coliseo de Roma?
a)
Triangulada
b)
Entramada
c)
Masiva
d)
Abovedada
64.

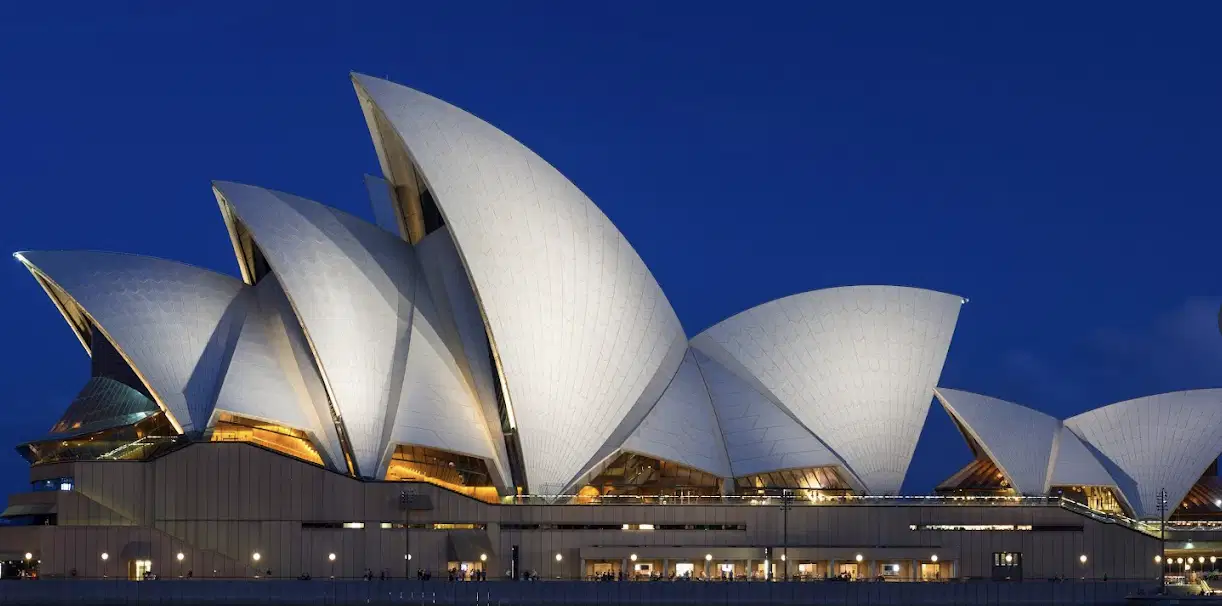

¿A qué tipo de estructura pertenece la òpera de Sidney?
a)
Laminada
b)
Entramada
c)
Masiva
d)
Triangulada
