WorksheetsNetzsysteme
Total questions: 9
Worksheet time: 9mins
Welches Bild des Systems stimmt mit der dazugehörigen Beschriftung überein?
IT-System
TN-S-System
TT-System
TN-C-S-System
Welcher der folgenden Abbildungen und dessen Beschriftung passt zusammen?
IT-System
TN-S-System
TT-System
TN-C-S-System
Im TN-System gilt: 1. und 2.
1. direkte Erdung der Stromquelle (Betriebserder) 2. Körper nicht verbunden mit Betriebserder
1. direkte Erdung der Stromquelle (Betriebserder) 2. Körper verbunden mit Betriebserder
1. Isolierung der Stromquelle 2. Körper verbunden mit Betriebserder

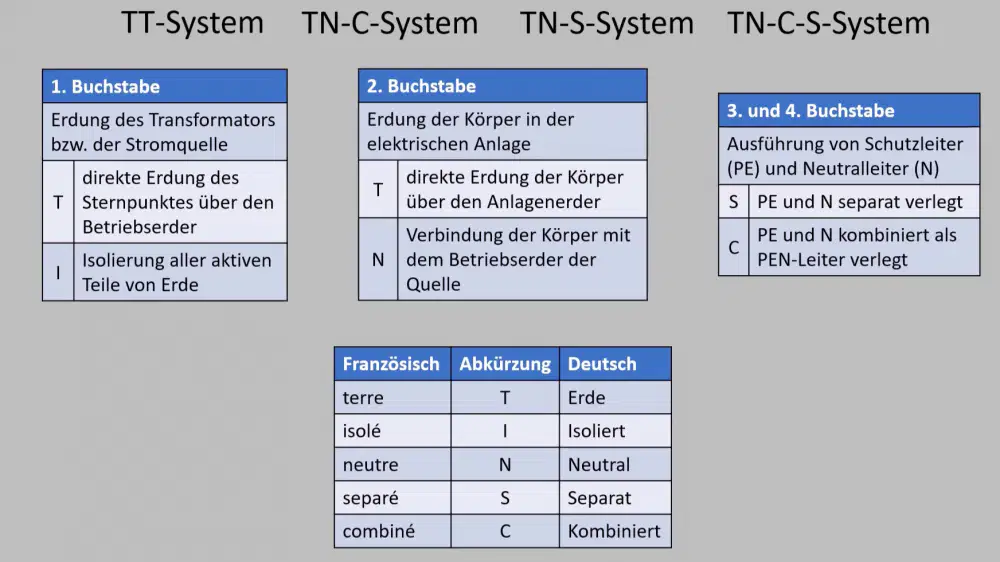

Im Niederspannungsnetz bezeichnet man die Netzsysteme nach den Erdungsverhältnissen 1. und 2.
1. des Verteilsystems des Netzbetreibers 2. der Verbraucheranlage
1. des Netzbetreibers 2. der Verteiler
1. des Verteilers 2. der Verbraucheranlage
Welche Antwort ist im IT-System falsch?
Körper der Betriebsmittel sind geerdet
Sternpunkt und aktive Teile sind nicht geerdet
Erdung Verteilnetz erfolgt über IMD
Anlagenerder verbindet Körper der Betriebsmittel
Welche Antwort im TN-C-System ist falsch?
PEN verbindet Körper mit Verteilnetz
Körper wird mit PEN verbunden
PEN ist Neutral- und Schutzleiter
PE und N sind getrennt ausgeführt
Im TN-S-System
sind N und PE getrennt verlegt
ist N Schutzleiter
verbindet PEN Körper mit Verteilnetz
ist PE Neutralleiter
Welche Antwort ist falsch? Der 3. Kennbuchstabe im Netzsystem
gibt die Anordnung von N oder PE im TN-System
isoliert alle aktiven Teile über direkte Erdung
ist S oder C
Im TT-System
hat jeder Körper einen eigenen Anlagenerder
verbindet PEN Körper mit Verteilnetz
sind Anlagenerder und Betriebserder direkt verbunden
