Worksheetsk- Resistência elétrica, potência e energia elétrica
Total questions: 18
Worksheet time: 33mins
Observa atentamente os símbolos de componentes de circuitos elétricos. Seleciona a opção que corresponde aos componentes que representam.
(1) lâmpada;
(2) reóstato;
(3) voltímetro;
(4) resistência;
(5) motor;
(6) amperímetro.
(1) lâmpada;
(2) resistência;
(3) voltímetro;
(4) reóstato;
(5) pilha;
(6) amperímetro.
(1) lâmpada;
(2) resistência;
(3) voltímetro;
(4) reóstato;
(5) motor;
(6) amperímetro.
(1) resistência;
(2) lâmpada;
(3) voltímetro;
(4) motor;
(5) amperímetro;
(6) pilha.
(1) amperímetro;
(2) resistência;
(3) voltímetro;
(4) reóstato;
(5) pilha;
(6) lâmpada.
Das afirmações seguintes indica, respetivamente, as verdadeiras (V) e as falsas (F):
(A) De acordo com a facilidade em conduzir a corrente elétrica, os materiais podem classificar-se em bons condutores e maus condutores elétricos.
(B) Os bons condutores elétricos apresentam elevada resistência elétrica.
(C) A madeira e a borracha são exemplos de maus condutores elétricos.
(D) Geralmente, os bons condutores conduzem pior a corrente elétrica do que os maus condutores elétricos.
(E) Os metais são isoladores elétricos.
(a)
Considera os condutores elétricos da imagem. Dos condutores A e B, qual tem maior resistência elétrica?
A
B
C
Considera os condutores elétricos da imagem. Dos condutores B e C, qual tem menor resistência elétrica?
A
B
C
Das afirmações seguintes indica, respetivamente, as verdadeiras (V) e as falsas (F):
(A) A resistência elétrica é uma grandeza física que mede a oposição que um condutor oferece à passagem da corrente elétrica.
(B) A resistência elétrica representa-se por R.
(C) A unidade SI da resistência elétrica é o ampere (A).
(D) Quanto maior é a área de secção reta de um condutor, menor é a sua resistência.
(E) Quanto maior é o comprimento de um condutor, menor é a sua resistência.
(a)
Com o objetivo de calcular a resistência elétrica de um condutor elétrico, um grupo de alunos mediu:
– a tensão elétrica nos terminais do condutor, U = 12 V;
– a corrente elétrica que passa por ele, I = 2 A.
Indica a opção correspondente ao esquema que permitiu medir a resistência elétrica do condutor.
Com o objetivo de calcular a resistência elétrica de um condutor elétrico, um grupo de alunos mediu:
– a tensão elétrica nos terminais do condutor, U = 12 V;
– a corrente elétrica que passa por ele, I = 2 A.
Seleciona a opção que representa a relação entre a resistência, a corrente e a tensão elétrica.
R=U×I
R=IU
R=U+I
R=U−I
R=UI
Com o objetivo de calcular a resistência elétrica de um condutor elétrico, um grupo de alunos mediu:
– a tensão elétrica nos terminais do condutor, U = 12 V;
– a corrente elétrica que passa por ele, I = 2 A.
Seleciona opção que representa o valor da resistência, R, do condutor elétrico.
R=24 Ω
R=6 Ω
R=10 Ω
R=14 Ω
R=1,67 Ω
Seleciona a opção que completa corretamente a frase seguinte.
O reóstato é um componente elétrico que…
não possui resistência.
possui resistência constante.
possui resistência variável.
não deixa passar a corrente elétrica.
emite luz.

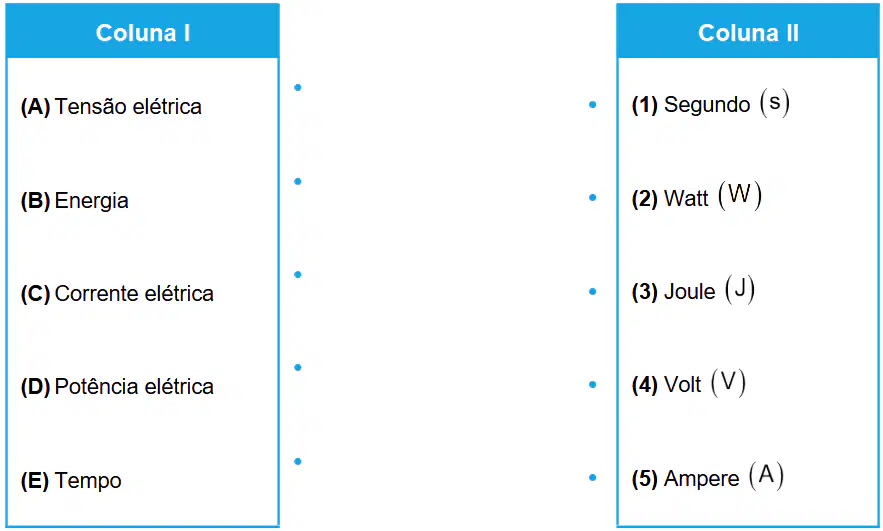

Estabelece a correspondência correta entre as grandezas físicas medidas, na coluna I, e as respetivas unidades SI, na coluna II.
(A) – (3);
(B) – (2);
(C) – (4);
(D) – (1);
(E) – (5).
(A) – (4);
(B) – (3);
(C) – (5);
(D) – (2);
(E) – (1).
(A) – (5);
(B) – (4);
(C) – (3);
(D) – (2);
(E) – (1).
(A) – (4);
(B) – (2);
(C) – (5);
(D) – (3);
(E) – (1).
(A) – (5);
(B) – (3);
(C) – (4);
(D) – (2);
(E) – (1).

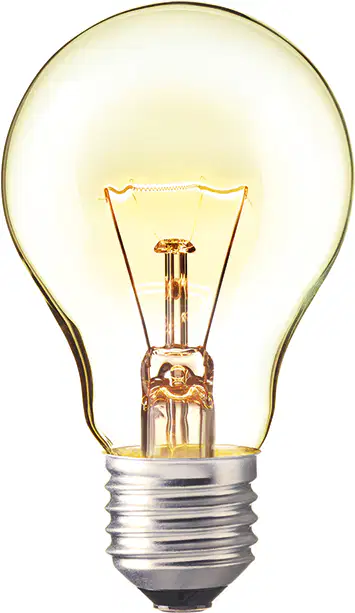

As frases seguintes referem-se a características de lâmpadas de filamento. Completa-as, respeitando a ordem das alíneas, com as palavras “maior” ou “menor”:
Quanto maior é a potência elétrica de uma lâmpada de filamento…
(A) ... _____é a energia que consome, num dado intervalo de tempo.
(B) ... _____é a corrente elétrica que a percorre, para uma dada tensão elétrica.
(C) ... _____é o brilho da lâmpada, para uma dada tensão elétrica.
(a)
Lê atentamente a afirmação seguinte:
Quando sujeito a uma tensão elétrica de referência, um recetor elétrico caracteriza-se pela energia transferida por unidade de tempo.
Relativamente à afirmação anterior, seleciona a opção que completa corretamente a frase: A afirmação refere-se à…
corrente elétrica de um recetor.
potência elétrica de um recetor.
resistência elétrica de um recetor.
tensão elétrica de um recetor.
temperatura atingida por um recetor.
A relação que traduz a potência elétrica de um recetor é dada por:
P=E+Δt
P=E×Δt
P=E−Δt
P=ΔtE
P=EΔt
Para funcionar durante 7200 s, foram transferidos 720 000 J de energia para uma televisão. Determina a potência elétrica do aparelho, em unidades SI.
(a)
Das afirmações seguintes indica, respetivamente, as verdadeiras (V) e as falsas (F).
(A) A potência de um aparelho elétrico pode variar consoante a marca e o modelo.
(B) A unidade SI de potência elétrica é o volt (V).
(C) A energia declarada na fatura do consumo energético expressa-se em kW.
(D) A potência elétrica representa-se por P.
(E) A potência elétrica de um recetor corresponde à energia transferida por intervalo de tempo.
(a)
Determina o custo, em euros, associado a um consumo energético de 100 kWh numa habitação, supondo que 1 kWh custa 0,2377€.
(a)
Seleciona a única opção que traduz corretamente a relação entre a potência elétrica de um recetor, a tensão elétrica aplicada nos seus terminais e a corrente elétrica que o percorre.
P=U×I
P=U+I
P=U−I
P=IU
P=UI
Seleciona as opções entre parênteses que completam a frase seguinte, de modo a obteres uma afirmação verdadeira:
Para uma dada tensão elétrica e um dado tempo de funcionamento, o consumo energético de um aparelho elétrico é tanto _____ (maior/menor) quanto maior a sua potência e tanto _____ (maior/menor) quanto menor for a corrente elétrica que o atravessa.
(a)
