WorksheetsEXPRESIÓN GRÁFICA
Total questions: 74
Worksheet time: 42mins
Se caracteriza por seguir normas y reglas que tiene por objeto dotarlo de carácter universal y todo el mundo pueda interpretarlo de forma precisa
BOCETO
CROQUIS
PLANO
DIBUJO TÉCNICO
¿Qué opción se corresponde con un boceto?
¿Qué opción se corresponde con un croquis?
El dibujo realizado a mano alzada y que contiene información para construir un objeto es....
Boceto
Croquis
Plano
Mapa
Los bocetos son dibujos a mano alzada y conservan las proporciones
Verdadero
Falso
¿Cuál de los siguientes formatos de papel es más grande?
A0
A1
A4
A5
¿Cuáles son las medidas del formato DIN A4?
297mm x 150mm
210mm x 150mm
297mm x 210mm
197mm x 210mm
Si las medidas del formato DIN A4 son de 210mm x 297mm. Las de DIN A5 son....
297mm x 420mm
148mm x 210mm
420mm x 494mm
594mm x 841mm
Si las medidas del formato DIN A4 son de 210mm x 297mm. Las de DIN A3 son....
297mm x 420mm
148mm x 210mm
210mm x 594mm
594mm x 841mm
Señala la respuesta correcta sobre los formatos de papel:
Una hoja A3 es igual de grande que una A4
Una hoja A4 es el doble de grande que una A3
Una hoja A3 es el doble de grande que una A4
El formato de papel que más utilizamos para escribir es...
A0
A4
A3
El tamaño A4 es distinto que el folio
VERDADERO
FALSO
El tamaño A3 es mayor que el A5
VERDADERO
FALSO
El tamaño A3 es mayor que el A5
VERDADERO
FALSO
Si dividimos una hoja tamaño A4 por la mitad obtendremos una hoja tamaño...
(a)
¿Qué opción se corresponde con un plano?
El papel utilizado en dibujo técnico es....
Blanco
Liso
Mate
DIN A4
Todas las respuestas son correctas
El lápiz es un cilindro largo y delgado de grafito y arcilla, recubierto de una vaina de madera
VERDADERO
FALSO
El gramaje del papel es...
el peso del papel por metro cuadrado
el tamaño o formato del papel
Cuál es un boceto
El BOCETO es....
Un dibujo a mano alzada, sin demasiado detalle
Un dibujo a mano alzada con cotas y referencias
UN dibujo con mucho color
Un tipo de cuento de tecnología
¿En qué serie los lápices están ordenados de mayor a menor dureza?
5H, 3H, HB, B, 3B, 5B
6B, 4B, B, HB, 3H, 5H
6H, 4H, B, HB, 2B, 6B
4B, 2B, B, 3H, 5H
El elemento señalado en la imagen se denomina:
Cifra de cota
Líneas auxiliares
Línea de cota
Flechas de cota
El elementos señalado en la imagen se denomina:
La cifra de cota
Líneas auxiliares
Línea de cota
Flechas de cota
El elementos señalado en la imagen se denomina:
La cifra de cota
Líneas auxiliares
Línea de cota
Flechas de cota
El elementos señalado en la imagen es:
La cifra de cota
Líneas auxiliares
Línea de cota
Flechas de cota
Señala la opción correcta:
Señala la opción correcta:
Señala la opción correcta:
Señala la opción correcta:
Señala la correcta
Señala la opción correcta:
Señala la opción correcta:
Señala la opción correcta:
Señala la opción correcta:
Señala la opción correcta:
Señala la correcta:
El dibujo mostrado es un
Boceto
Croquis
Plano
El dibujo mostrado es un
Boceto
Croquis
Plano
¿Cuál sería el orden correcto a la hora de hacer el diseño de un objeto tecnológico?
Boceto - Croquis - Plano
Croquis - Boceto Plano
Plano - Croquis - Boceto
Boceto - Plano - Croquis
Los ángulos de la escuadra miden
90º - 45º - 45º
90º - 60º - 30º
90º - 120º- 30º
30º -45º - 45º
Los ángulos de la escuadra miden
90º - 45º - 45º
90º - 60º - 30º
90º - 120º- 30º
30º -45º - 45º
El alzado es la vista que se obtiene cuando se mira el objeto
Desde arriba.
De frente.
Desde un lado.
La planta es la vista que se obtiene cuando se mira
Desde arriba.
De frente.
Desde un lado.
El perfil es la vista que se obtiene cuando se mira
Desde arriba.
De frente.
Desde un lado.
¿Cómo se denomina el proceso de poner las medidas de un dibujo?
Dibujar
Acotar
Medir
Señalar
Los lápices para dibujo técnico se diferencian por su dureza, los cuales producen trazos claros u oscuros, de los siguientes, el lápiz que produce trazos más oscuros es:
HB
4H
2B
2H
Un formato A3 es _______ del formato de papel A4
un cuarto
la mitad
el doble
un tercio
¿Qué tamaño de formato es mayor?
A10
A2
A4
A0
Para realizar un dibujo artístico, una sombra o un contorno, emplearé lapiceros...
Duros
Blandos
Medios
Extraduros
Cada uno de los formatos normalizados que se aplican al papel de escritura se denomina....
DIN
AENOR
ACOTACIÓN
CAJETÍN
¿Qué es?
Compás
Trazador
Escuadra
Regla
¿Qué indica la letra H de los lápices?
La dureza del lápiz
La oscuridad del lápiz
El grosor de la punta
Ordena de más duro a más blando los siguientes lápices:
6H, 2H, HB, 2B, 6B
HB, 6H, 2H, 2B, 6B
6B, 2B, HB, 2H, 6H
6H, 2H, 2B, 6B, HB
¿Qué instrumento de dibujo se utiliza para trazar líneas rectas y para realizar medidas?
La regla graduada
Transportador
Escuadra y cartabón
Compás
¿ Cúal imagen corresponde a la vista lateral izquierda del solido ?
¿Cuánto medirá el ángulo de la figura?
135º
120º
105º
150º
¿Cuánto medirá el ángulo de la figura?
135º
120º
105º
150º
¿Cuánto medirá el ángulo de la figura?
135º
120º
105º
150º
Indica cuál es la mina más blanda:
3B
HB
6H
B
El lápiz 2B se utiliza para realizar dibujos técnicos
VERDADERO
FALSO
Indica cuál es la mina más dura:
HB
H
2H
8B
Para el dibujo artístico utilizaré un lápiz de mina (a)
Para trazar líneas rectas y medir longitudes utilizamos...
La escuadra
El cartabón
La escuadra y el cartabón conjuntamente
La regla
¿Qué herramienta de dibujo utilizamos para trazar paralelas y perpendiculares?
La escuadra
El cartabón
La escuadra y el cartabón conjuntamente
La regla
La escuadra, el cartabón y la regla conjuntamente
¿Cuánto mide el rectángulo de la figura?
25 cm
25 mm
2,5 mm
0,25 cm
¿Con qué útil de dibujo trazamos círculos o arcos?
Transportador
Compás
Arquímetro
Regla
¿Qué herramienta utilizarías para medir un ángulo?
Transportador
Regla
Compás
Cinta métrica

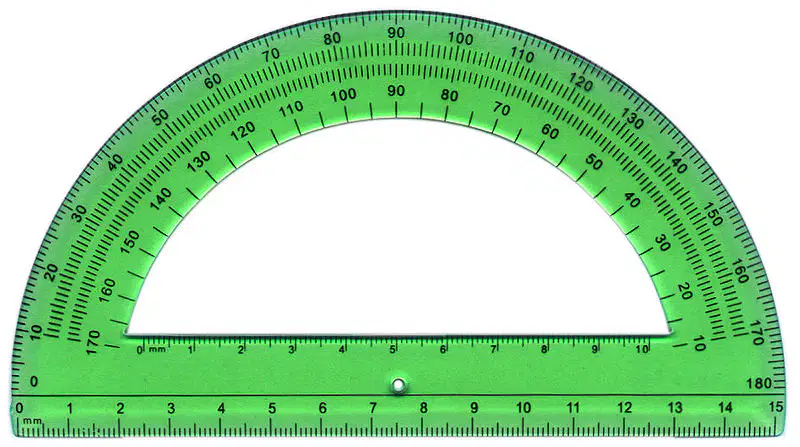

¿Qué es?
Cartabón
Escuadra
Goniómetro
Regla
Con el cartabón y la escuadra se pueden construir ángulos.
VERDADERO
FALSO
Verdadero, pero únicamente múltiplos de 15º
El goniómetro se emplea para trazar rectas perpendiculares
VERDADERO
FALSO
El compás sirve para trasladar distancias sobre el dibujo y trazar círculos
VERDADERO
FALSO
