El módulo controlador de motores L298N nos permite controlar la velocidad y la dirección de dos motores de corriente continua o un motor paso a paso de una forma muy sencilla, gracias a los 2 los dos H-bridge que monta.
Verdadero
Falso
¿CUÁNTAS ENTRADAS DE CONTROL POSEE UN PUENTE H PARA UN MOTOR DC?
4
1
6
2
¿CUÁNTOS MOTORES, SEGÚN EL DATASHEET, PODEMOS CONECTAR EN EL DRIVER L298N?
3
6
2
4
¿CUÁNTA CORRIENTE MÁXIMA SOPORTA CADA SALIDA DEL DRIVER L298N?
10A
8A
6A
2A
¿CÓMO SE DENOMINAN LAS ENTRADAS DE CONTROL DEL DRIVER L298N QUE REGULAN LA VELOCIDAD DE LOS MOTORES?
IN 1 e IN2
ENA y ENB
ENA e IN2
ENB e IN3
¿CUÁNTAS ENTRADAS DE CONTROL POSEE EL DRIVER L298N PARA CAMBIAR LOS GIROS DE LOS MOTORES?
6
5
4
8
¿CUÁL ES EL RANGO DE VOLTAJE DE ALIMENTACIÓN DEL DRIVER L298N?
6 A 12VDC
5 A 7VDC
12 A 35VDC
24VDC
¿Qué función cumple un puente H en el control de motores?
Genera señales PWM
Controla la temperatura del motor
Regula la velocidad del motor
Permite invertir el sentido de giro del motor
¿Qué permite hacer la señal PWM en el control de motores?
Controlar la dirección del motor
Aumentar la potencia del motor
Detener el motor
Simular una tensión menor en voltios
¿Qué característica fundamental se necesita en un driver de motores para controlar bien un motor?
Generar señales PWM y controlar la temperatura
Conectar con múltiples fuentes de energía
Controlar la dirección y la potencia del motor
Permitir invertir el sentido de giro y graduar la velocidad
¿Cuál es la función del pin ENA en el driver L298N?
Señal PWM para el motor A
Dirección de giro del motor A
Control de velocidad del motor A
Alimentación del motor A

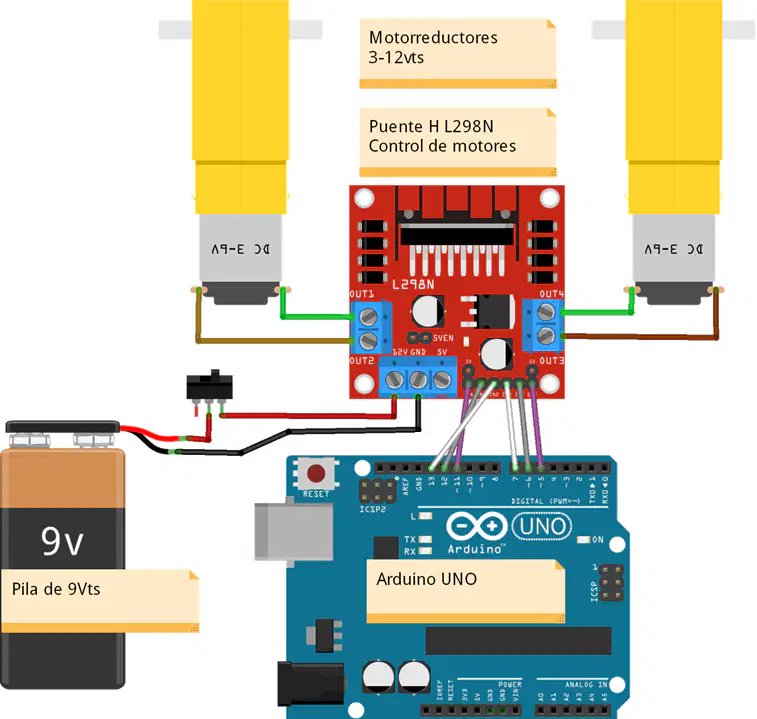

Al estudiante que realizó la conexión que aparece en la imagen se le olvidó...
Unir el negativo del Puente H con el GND del Arduino.
Elegir la board en el programa de Arduino IDE.
Elegir el puerto donde va conectado el Arduino.
Encender el interruptor para que funcione el circuito.
¿Qué función cumplen los pines IN1 e IN2 en el driver L298N?
Controlar la velocidad
Invertir el sentido de giro
Habilitar el motor
Conectar el motor
¿Cómo se llama esta parte del Driver?
Casita
Jumper
Botón Reset
Doble Puente H
¿QUÉ SIGNIFICA LAS SIGLAS PWM?
Modulación FM
Modulación AM
Modulación Ancho Pulso
Modulación Frecuencia
Aloja en su interior, de forma fija, dos imanes permanentes con forma de semicírculo, con sus correspondientes polos norte y sur.
Rotor
Escobillas
Carcasa
Conmutador
Se compone de una estructura metálica formada por un conjunto de chapas o láminas de acero al silicio, troqueladas con forma circular y montadas en un mismo eje con sus correspondientes bobinas de alambre de cobre, que lo convierten en un electroimán giratorio
Rotor
Escobillas
Carcasa
Conmutador
Situado en uno de los extremos del eje del rotor, se compone de un anillo deslizante seccionado en dos o más segmentos.
Rotor
Escobillas
Carcasa
Conmutador
Representan dos contactos que pueden ser metálicos en unos casos, o compuesto por dos piezas de carbón en otros. Constituyen contactos eléctricos que se deslizan por encima de los segmentos del colector mientras estos giran. Su misión es suministrar a la bobina o bobinas del rotor a través del colector, la corriente eléctrica directa necesaria para energizar el electroimán.
Rotor
Escobillas
Carcasa
Conmutador
Es un elemento giratorio en la máquina que se utiliza para transmitir potencia entre dos partes
Rotor
Eje
Carcasa
Tapa de la carcasa
