Ukuran kertas gambar A4 adalah ………….
a)
210 mm x 297 mm
b)
220 mm x 310 mm
c)
230 mm x 320 mm
d)
225 mm x 215 mm
e)
215 mm x 300 mm
2.
Membuat objek 3D syaratnya harus bangun/objek tertutup, perintah untuk membuat objek menjadi 3D yaitu ...
a)
Union
b)
Subtract
c)
Polygon
d)
Extrude
e)
Intersect
3.
Kelebihan menggunakan aplikasi AutoCAD, kecuali ?
a)
Akurasi
b)
Kepraktisan, Kemudahan, dan Kecepatan
c)
Ruang Kerja Tak Terbatas
d)
Terpisah
e)
Dokumentasi
4.
Fungsi garis pada gambar dibawah ini adalah ………….
a)
Untuk garis batas mengiris / memotong.
b)
Untuk garis yang menunjukkan suatu bagian benda akan dikerjakan selanjutnya secara umum.
c)
Untuk garis yang menunjukkan suatu bagian benda akan dikerjakan selanjutnya secara khusus.
d)
untuk garis gambar/garis benda yang tidak terlihat langsung.
e)
untuk garis batas gambar yang dipotong sebagian/disobek.
5.
Untuk garis benda/garis gambar yang terlihat langsung. Jenis garis yang digunakan untuk garis gambar/garis benda yang tidak terlihat langsung adalah....
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
6.
Apa kegunaan dari garis tebal?
a)
Untuk membuat garis khayal yang terjadi dari perpotongan yang dibulatkan.
b)
Untuk membuat garis potong, yang meng-hilangkan sebagian benda
c)
Untuk menunjukkan bagian permukaan yang dapat perlakuan khusus.
d)
Untuk membuat garis gambar dan tepi
e)
Untuk membuat garis arsir.
7.
Koordinat kartsesius yang digunakan dalam sistem penggambaran perangkat lunak AutoCad yaitu ……
a)
X,Y
b)
X.Y
c)
@X<(besar sudut)
d)
@X,Y
e)
@X.Y
8.
Jika jarak dilapangan 25 km, skala gambar 1 : 100.000, maka jarak dalam kertas gambar adalah ...
a)
25 cm
b)
30 cm
c)
2,5 cm
d)
25 m
e)
25 km
9.
Gambar denah sebenarnya adalah gambar potongan suatu bangunan dalam bidang datar dengan ketinggian antara ........... di atas lantai normal (lantai yang mempunyai ketinggian dari titik duga
a)
±0.00 cm
b)
±80-100 cm
c)
±50-75 cm
d)
±25-50 cm
e)
±10-25 cm
10.
Toolbar yang berfungsi untuk memperbesar atau memperkecil obyek adalah ....
a)
move
b)
offset
c)
rotate
d)
scale
e)
line
11.
Toolbar yang berfungsi untuk menghapus obyek adalah ....
a)
move
b)
Strech
c)
rotate
d)
erase
e)
line
12.
Toolbar yang berfungsi untuk memindahkan obyek adalah ....
a)
move
b)
offset
c)
rotate
d)
scale
e)
line
13.
Ukuran lebar pintu kamar mandi yang standar digunakan ……. M.
a)
1,50
b)
0,90
c)
0,78
d)
0,60
e)
0,40
14.
Untuk menyambung kedua garis hingga berbentuk sudut 90º di gunakan perintah dalam AutoCad adalah?
a)
Extend
b)
Offset
c)
Stretch
d)
Fillet
e)
Close
15.
Toolbar di bawah ini di gunakan perintah dalam AutoCad , terdapat di menu ?
a)
file
b)
dimension
c)
view
d)
draw
e)
edit
16.
Toolbar di bawah ini di gunakan perintah dalam AutoCad , adalah ?
a)
mirror
b)
offset
c)
rotate
d)
scale
e)
line
17.
Fungsi F8 dari perintah di Keyboard dalam Aplikasi AutoCAD.
a)
menghidupkan dan mematikan koordinat pada garis status
b)
menghidupkan dan mematikan grid pada layar
c)
menghidupkan dan mematikan Polar pada layar
d)
menghidupkan dan mematikan Ortho pada layar
e)
menghidupkan dan mematikan Osnap di layer Right
18.
Fungsi Esc dari perintah di Keyboard dalam Aplikasi AutoCAD.
a)
menghidupkan dan mematikan koordinat pada garis status
b)
menghidupkan dan mematikan grid pada layar
c)
menghidupkan dan mematikan Polar pada layar
d)
menghidupkan dan mematikan Ortho pada layar
e)
menghidupkan dan mematikan Osnap di layer Right
19.

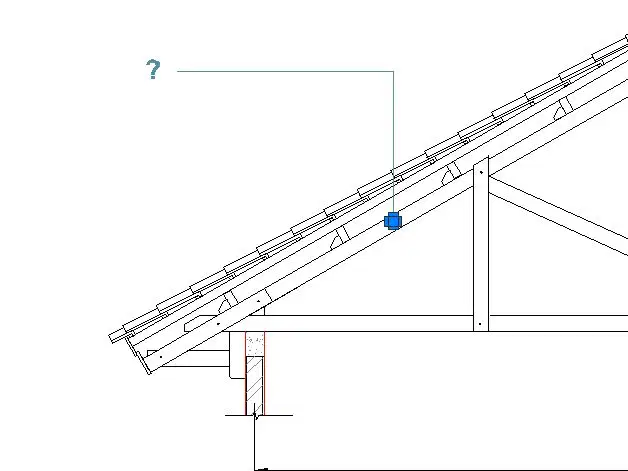

Gambar dibawah ini adalah rangka kuda-kuda kayu, tanda tanya menyatakan keterangan...
a)
Balok tarik
b)
Balok tekan
c)
Balok Gapit
d)
Kasau
e)
Tiang Raja
20.
Gambar dibawah ini menyatakan simbol ...
a)
Beton
b)
Pas. batu
c)
Kerikil
d)
Batu kali
e)
Pasir Urug
21.
Simbol dibawah ini yang menunjukkan simbol dari batu tempel adalah...
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
22.
Gambar dibawah ini menyatakan simbol...
a)
Keramik hiasan
b)
Batu karang
c)
Marmer - pualam
d)
Kaca
e)
Pangkal kayu
23.
Untuk memulai autocad 2 dimensi, hal pertama yang harus dipahami adalah….
a)
cara mengakses perintah, menggunakan fasilitas penggambaran dan mengoperasikan file secara sederhana
b)
membuat gambar
c)
membuat ukuran gambar
d)
menentukan letak gambar
e)
membaca gambar
24.
Autocad menyediakan menu….
a)
Home
b)
Star office calc
c)
toolbar, command line
d)
open office calc
e)
Design
25.
Toolbar default yang disediakan oleh autocad antara lain….
a)
standar toolbar
b)
formatting toolbar
c)
drawing toolbar
d)
standart, object, properties , draw dan modify
e)
Help
26.
Toolbar default yang disediakan oleh autocad antara lain standart, object, properties, draw dan modify yang keseluruhannya terdapat pada user….
a)
google
b)
interface autocad
c)
dimensions
d)
Express
e)
modify
27.
Perintah-perintah autocad dapat diakses dengan cara….
a)
melalui baris utama (pull down menu)
b)
interface autocad
c)
standart
d)
modify
e)
dimensions
28.
Untuk membatalkan perintah gunakan tombol….
a)
ESC
b)
F5
c)
Caps look
d)
Enter
e)
Ctrl
29.
Untuk menggambar garis, kita dapat menggunakan fasilitas….
a)
line/polyline
b)
osnap
c)
modify
d)
standart
e)
linier
30.
Di dalam penggambaran gambar kerja teknik kita harus memperhatikan pengaturan standar ketebalan garis standar, untuk objek arsiran ukuran yang kita gunakan adalah ...
a)
0.30 - 0.50 mm
b)
0.13 - 0.15 mm
c)
0.00 - 0.01 mm
d)
1.00 - 1.50 mm
e)
0.20 - 0.25 mm
