WorksheetsINSTAL·LACIONS ELÈCTRIQUES EN HABITATGES
Total questions: 16
Worksheet time: 23mins
Què és una escomesa en el context de les instal·lacions elèctriques d'un edifici?
Punt d'unió entre la instal·lació del distribuïdor d'energia i l'edifici.
Caixa de protecció amb fusibles.
Línia que uneix la caixa de protecció amb la centralització dels comptadors.
El punt que uneix la instal·lació del distribuïdor d'energia (per exemple Iberdrola) amb la instal·lació de l'edifici s'anomena
(a)
Què és la Línia General d'Alimentació (LGA) en una instal·lació elèctrica d'un edifici?
Línia que uneix la caixa de protecció amb la centralització dels comptadors.
Línia de subministrament d'energia a cada habitatge individual.
Punt de connexió entre la distribuïdora i l'edifici.
Quina funció té la Caixa General de Protecció de l'Edifici?
Quantes derivacions individuals hi ha en un edifici amb 10 habitatges?
10
1
Depèn del nombre de comptadors

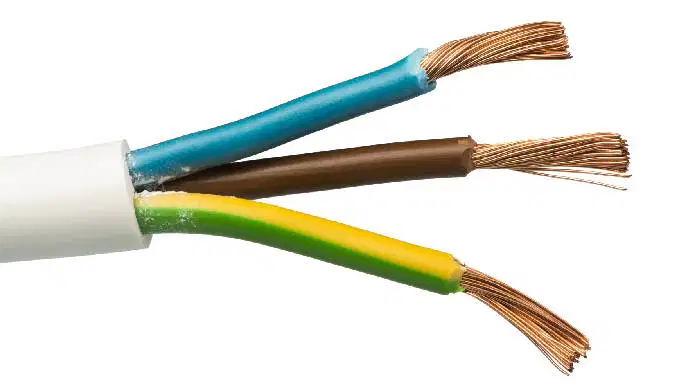

Quin és el color del conductor que transporta el corrent elèctric cap als receptors en un circuit elèctric?
Blau
Verd-groc
Negre, marró o gris
De quin color és el cable neutre?
(a)
Quin és el nom del conductor que transporta el corrent elèctric cap als receptors, com ara bombetes, cuines o rentadores, en un circuit elèctric?
Fase
Neutre
Terra
De quin color és el cable de presa de terra i s'utilitza per a protecció contra fugides de corrent.
(a)
Per a què s'utilitza un conductor verd-groc que és el cable de presa a terra?
Circuits a l'interior de l'Habitatge
S'entén per circuit, les parts específiques d'una instal·lació elèctrica que estan separades.
Els circuits mínims per a una instal·lació amb grau d'electrificació bàsica ( 5.750w de potència contractada) són:
C1: circuit de distribució interna destinat a alimentar els punts d'il·luminació. També es diu circuit d'il·luminació.
C2: circuit de distribució interna destinat a preses de corrent d'ús general i frigorífic.
C3: circuit de distribució interna, destinat a alimentar cuina i forn.(Veure Instal·lació Elèctrica Cuina)
C4: circuit de distribució interna, destinat a alimentar rentadora, rentavaixella i termo elèctric.
C5: Circuit de distribució interna, destinat a alimentar preses de corrent dels banys, així com les bases auxiliars del quart de cuina. També es diu circuit de preses de corrent (endolls).
Tots els circuits portaran fase, neutre i t.t. Més endavant veurem la secció dels cables elèctrics i la PIA o magnetotèrmic de protecció de cada circuit.
Cada circuit serà independent i per a això se separen en l'anomenat quadre de distribució que és el primer que veiem en entrar en l'habitatge, normalment la caixa al costat de la porta d'entrada.
El circuit (C1) destinat a alimentar els punts d'il·luminació es coneix com a circuit d'
(a)
Quin és el propòsit del circuit C4 en una instal·lació elèctrica residencial?
Alimentar els punts d'il·luminació.
Alimentar la cuina i el forn.
Alimentar la rentadora, el rentavaixella i el termo elèctric.
Tots els circuits portaran fase, neutre i
(a)
El circuit destinat a alimentar cuina i forn se'n coneix com a circuit
C1
C2
C3
Què és el quadre de distribució i on se sol situar dins d'un habitatge?
Què significa l'acrònim ICP i quina és la seva funció en una instal·lació elèctrica residencial?
Interruptor Central de Potència, controla el flux elèctric a tota la casa.
Interruptor de Control de Potència, regula la potència elèctrica contractada.
Interruptor de Corrent Protector, protegeix contra sobrecàrregues elèctriques.
Què passarà si la suma de la potència dels aparells connectats a una instal·lació elèctrica és superior a la potència elèctrica que hem contractat amb la companyia elèctrica?
El ICP saltarà, tallant la corrent a tota la vivenda.
La potència dels aparells es reduirà automàticament.
Els aparells es desconnectaran automàticament
L'ICP pertany als habitants de l'habitatge i pot ser manipulat sense repercussions legals?
VERDADER
FALS
Quina és la funció principal d'un magnetotèrmic en una instal·lació elèctrica?
Regular la potència elèctrica.
Protegir contra sobreintensitats i curtcircuits elèctrics.
Millorar l'eficiència energètica.
Per què és important un magnetotèrmic en una instal·lació elèctrica?
Per prevenir danys en la instal·lació i els dispositius connectats.
Per augmentar la potència elèctrica contractada
Per reduir el consum d'energia.
