WorksheetsAvaliação de robótica - 1 TRI
Total questions: 12
Worksheet time: 36mins
Combine cada componente do kit de robótica com seu respectivo nome.
protoboard
arduíno
led
resistor
jumper
Combine cada componente do kit de robótica com sua respectiva função
Placa microcontroladora, com variadas portas, para prototipagem e programação de projetos.
Arduíno
Com um pino em cada extremidade, é um cabo destinado à conexão entre componentes.
Jumper macho- macho
Diodo emissor de luz utilizado para sinalização visual ou como recurso estético.
Led
Placa reutilizável para montagem de circuitos e conexão de componentes eletrônicos sem necessidade de soldas.
Protoboard
Limita a corrente de um determinado ponto do circuito.
Resistor
Observe o arduíno e marque, corretamente, cada uma de suas partes.
Botão de reset
Microcontrolador
Portas digitais de entradas e saídas
Pinos de alimentação
Pinos analógicos
Conector de alimentação
Conector usb
Observe a imagem da tela do arduíno.ide e marque, corretamente, os pontos que indicam os ícones de verificação e carregamento do código utilizado em um projeto realizado.
Observe atentamente a imagem e assinale a resposta que descreve, corretamente, o funcionamento do código escrito.
Os três leds acendem simultaneamente.
Os três leds acendem alternadamente, começando pelo vermelho, depois o verde e, por último, o amarelo.
O led vermelho fica piscando por 5s, o verde pisca por 5s e o amarelo pisca por 3s.
A cada intervalo de tempo, sempre dois leds estão acesos.
Observe a imagem do circuito montado e assinale a alternativa incorreta.
Todos os resistores estão ligados ao terminal positivo de cada led.
A porta "GND" (terra) está conectada aos terminais negativos dos leds.
Os pinos 8, 9 e 10 funcionam como saídas.
Não é necessário mais nada no circuito para fazer com que ele funcione.

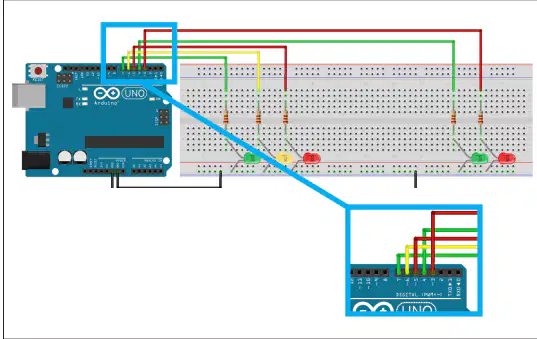

Observe a imagem do protótipo de semáforo carro + pedestre e assinale a opção correta. Os pinos conectados aos leds, da esquerda para a direita são: 7, 6, 5, 4 e 3.
Pinos 7 e 4 devem ficar no modo "alto" simultaneamente.
Pinos 6 e 4 devem ficar no modo "alto" simultaneamente.
Pinos 6 e 3 devem ficar no modo "alto" simultaneamente.
Pinos 5 e 3 devem ficar no modo "alto" simultaneamente.
Reordene a sequência de ações que realizamos durante a montagem do protótipo do semáforo.
Montagem do protótipo digital no Tinkercad
Elaboração do código via blocos no Tinkercad
Cópia do código na linguagem utilizada pelo arduíno.ide
Conexão do arduíno ao computador e colagem do código copiado.
Verificação e processamento do código no arduíno.ide.
O (a) é uma placa microcontroladora, com variadas portas, para prototipagem e programação de projetos. O cabo USB que a acompanha é utilizado para a comunicação entre Arduino e (b) .
Sempre que queremos montar projetos com leds, devemos usar resistores ligados a cada led. Sobre essa montagem, é correto afirmar que:
O resistor mais indicado é o de 220 Ω e ele pode ser ligado em qualquer terminal do led.
Qualquer resistor serve e pode ser ligado em qualquer terminal do led.
O resistor mais indicado é o de 220 Ω e ele deve ser ligado ao terminal negativo do led.
O resistor mais indicado é o de 220 Ω e ele deve ser ligado ao terminal positivo do led.
Qual das imagens abaixo mostra um display de 7 segmentos e quatro dígitos?
Sobre o funcionamento do sensor ultrassônico HC-SR04 é correto afirmar que:
O HC-SR04 utiliza ondas ultrassônicas para medir tempo.
