Quin és el sistema de projecció d'un objecte des del davant?
Alçat
Perfil
Planta
Perspectiva

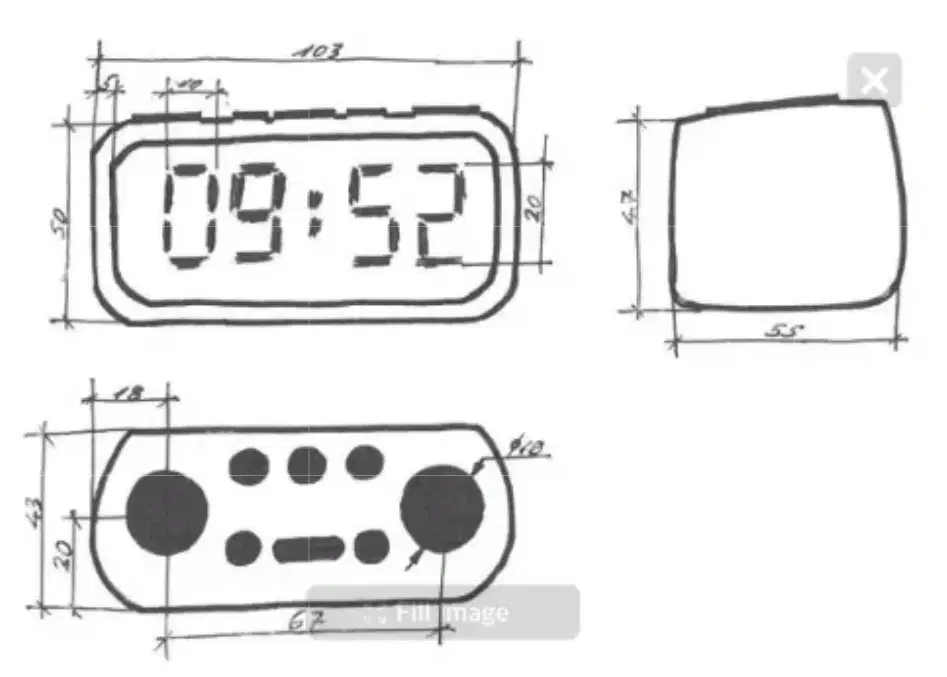

Quin tipus de representació correspon el següent dibuix?
Esbós
Plànol
Croquis
Esquema
Quina és la vista d'un objecte des del damunt:
Alçat
Perfil
Planta
Perspectiva
La vista encerclada en vermell correspon a:
Planta
Alçat
Perfil
Perspectivq

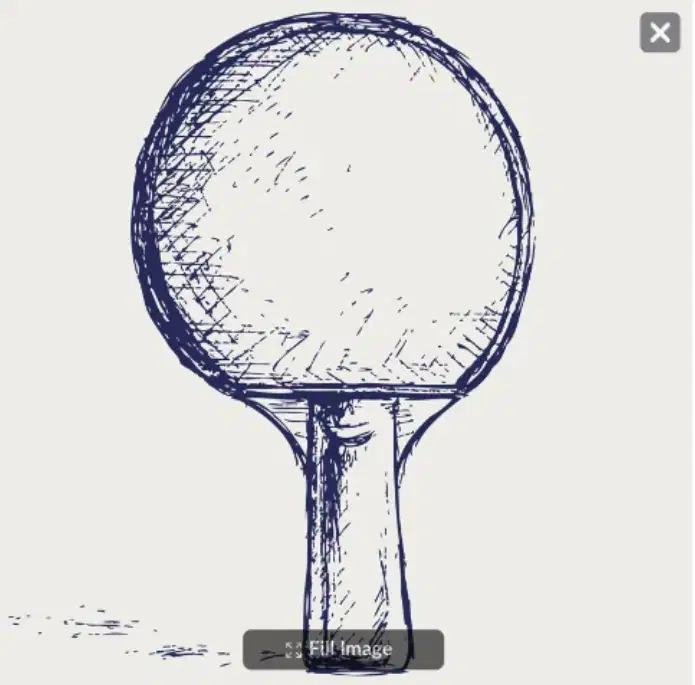

A quin tipus de representació correspon el dibuix?
Esquema
Plànol
Croquis
Esbós
La vista encerclada en vermell correspon a:
Planta
Perfil
Alçat
Perspectiva
Si dibuixem un objecte més petit del que és a la realitat diem que està dibuixat a escala...
de reducció
natural
d'ampliació
Un dibuix fet a mà alçada que ens dóna una primera idea de l'objecte que volem dissenyar és:
Un plànol
Un croquis
Un esbós
La vista encerclada en vermell correspon a:
Planta
Perfil
Alçat
Perspectiva
Un dibuix fet amb estris de dibuix (regle, escaire, cartabó,...) i proporcional a les dimesnions de l'objecte és un:
Plànol
Esquema
Croquis
Esbós
Indica quina d'aquestes mines és la més tova:
HB
B
3H
4B
Quin d'aquests dibuixos està acotat correctament?
A
B
C
Cap de les tres
L'estri que serveix per traçar línies rectes, paral·leles i perpendiculars és:
El regle
El compàs
El transportador
L'escaire i el cartabó
Quin d'aquests dibuixos està acotat correctament?
Dalt a l'esquerra
Dalt a la dreta
Baix a l'esquerra
Baix a la dreta
Quan dibuixem un objecte a mida real diem que està dibuixat a escala...
de reducció
natural
d'ampliació
Quin és l'estri de dibuix per mesurar anglès?
Regle graduat
Compàs
Transportador
Escaire i cartabó
Quin d'aquests dibuixos està acotat correctament?
D
E
F
Cap dels tres
Indica quina d'aquestes mides de paper és més gran:
A4
A3
A1
A5
Quin d'aquests dibuixos està acotat correctament?
A
B
Cap dels dos
Tots dos estan bé
