WorksheetsTYD 2_Electricidad
Total questions: 54
Worksheet time: 27mins
Entre las condiciones que debe cumplir un circuito eléctrico se encuentran:
Ser un camino cerrado
Estar formado por un material conductor de la electricidad
Ambas respuestas son correctas
El elemento que proporciona energía al circuito, se llama…
Pila
Conductor
Receptor
El elemento que transforma la energía eléctrica en otro tipo de energía (cinética, lumínica, calorífica, etc), se llama…
Pila
Conductor
Receptor
El elemento que permite la circulación de electricidad desde un elemento a otro, se llama…
Pila
Conductor
Receptor
Como el electrón posee una carga tan pequeña, se ha definido una unidad mayor, llamada…
Julio
Culombio
Caloría
La carga de un culombio equivale a …
1,18 x 1024 electrones
6,24 x 1018 electrones
4,16 x 1065 electrones
Los generadores se clasifican en …
Pilas y baterías
Alternadores y fuentes de alimentación
Ambas respuestas son correctas
Las pilas y baterías proporcionan …
Corriente continua
Corriente alterna
Ambas respuestas son incorrectas
Los alternadores proporcionan …
Corriente continua
Corriente alterna
Ambas respuestas son incorrectas
La corriente que circula por la red eléctrica que llega hasta nuestras casas, es…
Corriente continua
Corriente alterna
Ambas respuestas son incorrectas
La magnitud eléctrica que indica cuánta energía se ha aportado a cada carga eléctrica se denomina…
Intensidad de corriente eléctrica o intensidad eléctrica
Voltaje, o potencial eléctrico
Resistencia eléctrica
La cantidad de carga eléctrica que atraviesan un determinado punto del circuito en una unidad de tiempo se denomina…
Intensidad de corriente eléctrica o intensidad eléctrica
Voltaje, o potencial eléctrico
Resistencia eléctrica
La mayor o menor dificultad que presenta un cuerpo al paso de la corriente eléctrica se denomina…
Intensidad de corriente eléctrica o intensidad eléctrica
Voltaje, o potencial eléctrico
Resistencia eléctrica
Según la Ley de Ohm, la intensidad que recorre un circuito eléctrico es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del circuito, es decir, I = V / R
Verdadero
Falso
Según la Ley de Ohm, la intensidad que recorre un circuito eléctrico es directamente proporcional a la resistencia del circuito e inversamente proporcional al voltaje aplicado, es decir, I = R / V
Verdadero
Falso
En el sistema internacional, la unidad de medida de la resistencia es…
El ohmio y se representa con la letra Ω
El amperio y se representa con la letra A
El voltio y se representa con la letra V
En el sistema internacional, la unidad de intensidad de corriente eléctrica es…
El ohmio y se representa con la letra Ω
El amperio y se representa con la letra A
El voltio y se representa con la letra V
En el sistema internacional, la unidad de voltaje o potencial eléctrico es…
El ohmio y se representa con la letra Ω
El amperio y se representa con la letra A
El voltio y se representa con la letra V
Los materiales que permiten o no el paso de la corriente eléctrica en función de las circunstancias que lo rodeen (temperatura, presión, humedad, etc), son los…
Conductores
Aislantes
Semiconductores
Las lámparas de menor consumo eléctrico son las…
Bombillas incandescentes
Halógenas
Led
Las lámparas de menor eficiencia energética son las…
Bombillas incandescentes
Halógenas
Led
Aquellos receptores que transforman la energía eléctrica en energía calorífica, son los...
Receptores emisores de luz
Receptores emisores de calor
Receptores emisores de movimiento
Aquellos receptores que transforman la energía eléctrica en energía cinética, son los...
Receptores emisores de luz
Receptores emisores de calor
Receptores emisores de movimiento
Aquellos receptores que transforman la energía eléctrica en energía lumínica, son los...
Receptores emisores de luz
Receptores emisores de calor
Receptores emisores de movimiento
Los elementos de control son componentes cuya misión es permitir o impedir el paso de la corriente eléctrica por todo el circuito o por una parte de él.
Verdadero
Falso
Los elementos que sirven para abrir o cerrar el circuito en el que se encuentran se llaman…
Interruptores
Pulsadores
Conmutadores
Los elementos que solo cumplen con su misión de abrir o cerrar el circuito eléctrico mientras permanecen accionados se llaman…
Interruptores
Pulsadores
Conmutadores
Los elementos que controlan el paso de corriente eléctrica de dos circuitos con una sola acción se llaman…
Interruptores
Pulsadores
Conmutadores
¿A qué elemento corresponde el siguiente símbolo?
Timbre
Alternador
Motor
¿A qué elemento corresponde el siguiente símbolo?
Timbre
Alternador
Motor
¿A qué elemento corresponde el siguiente símbolo?
Timbre
Alternador
Motor
La cantidad de energía que se consume durante un período de tiempo se denomina…
Voltaje, o potencial eléctrico
Potencia eléctrica
Ambas respuestas son incorrectas
En el sistema internacional, la unidad de potencia eléctrica es…
El voltio y se representa con la letra V
El vatio y se representa con la letra W
Ambas respuestas son incorrectas
El vatio (W), se define como el consumo de un julio de energía cada segundo.
Verdadero
Falso
Se denomina resistencia equivalente a aquella resistencia que sustituye a otras resistencias, con el mismo efecto en el circuito que las resistencias a las que reemplaza.
Verdadero
Falso

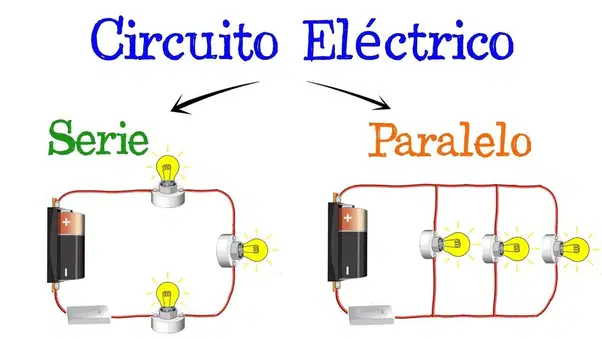

En un circuito en serie…
Req = R1 + R2 + R3 + … + Rn
1/Req = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn
Ambas respuestas son incorrectas
En un circuito en serie…
IT = I1 + I2 + I3 + … + In
IT = I1 = I2 = I3 = … = In
Ambas respuestas son incorrectas
En un circuito en serie…
VGEN = V1 + V2 + V3 + … + Vn
IT = I1 = I2 = I3 = … = In
Ambas respuestas son correctas
En un circuito en serie…
VGEN = V1 + V2 + V3 + … + Vn
VGEN = V1 = V2 = V3 = … = Vn
Ambas respuestas son incorrectas
En un circuito en paralelo…
VGEN = V1 + V2 + V3 + … + Vn
VGEN = V1 = V2 = V3 = … = Vn
Ambas respuestas son incorrectas
En un circuito en paralelo…
IT = I1 + I2 + I3 + … + In
IT = I1 = I2 = I3 = … = In
Ambas respuestas son incorrectas
En un circuito en paralelo…
IT = I1 + I2 + I3 + … + In
VGEN = V1 = V2 = V3 = … = Vn
Ambas respuestas son correctas
En un circuito en paralelo…
Req = R1 + R2 + R3 + … + Rn
1/Req = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn
Ambas respuestas son incorrectas
Son ejemplos de fuentes de energía primaria:
El viento, el sol y el petróleo
La electricidad y el carbón
Ambas respuestas son correctas
Las fuentes de energía que están listas para ser almacenadas, transportadas y utilizadas en el lugar de consumo, son las…
Fuentes de energía primarias
Fuentes de energía secundarias
Ambas respuestas son correctas
Las fuentes que no se agotan a medida que se utilizan son las llamadas…
Fuentes renovables
Fuentes no renovables
Las fuentes que se agotan a medida que se utilizan son las llamadas…
Fuentes renovables
Fuentes no renovables
La energía que puede obtenerse mediante el aprovechamiento del calor interno de la Tierra se denomina…
Energía geotérmica
Energía terrestre
Biomasa
Las centrales que aprovechan la energía del movimiento de las olas, originadas por la acción del viento sobre el mar, para generar electricidad se denomina…
Centrales hidroeléctricas
Centrales mareomotrices
Centrales undimotrices
Las centrales que utilizan la diferencia de altura entre la pleamar y la bajamar se denominan…
Centrales hidroeléctricas
Centrales mareomotrices
Centrales undimotrices
Las fuentes de energía no renovables más importantes son el carbón, el petróleo, el gas natural y el combustible nuclear.
Verdadero
Falso
¿Qué intensidad de corriente eléctrica circula por un circuito eléctrico al que se encuentra conectada una pila de 9 V y una bombilla de 100 Ω?
90 A
0,09 A
9000 A
¿Qué resistencia tiene un receptor que se encuentra conectado a una batería de 12 V, en un circuito por el que circulan 4 A?
3 Ω
1 Ω
4000 Ω
¿Qué voltaje debe tener una pila para que, conectada a un circuito en serie por el que circula una intensidad de corriente de 0,03 A, sea capaz de encender tres bombillas, si cada una de ellas tiene una resistencia de 100 Ω? (Pista: recuerda usar la resistencia equivalente)
3 V
9 V
12 V
