ARDUINO Y SUS COMPONENTES

Total questions: 35

Worksheet time: 22mins

Name
Class
Date
1.

¿Qué es un sensor ultrasónico?

a)

Es un sensor capaz de detectar y medir la distancia de un objeto.

b)

En un sensor que detecta sonido.

c)

Es un sensor que detecta un objeto, pero no es capaz de medir su distancia.

d)

Es un sensor que solo detecta la distancia de un objeto

2.

¿Qué tipos de ondas emiten estos sensores ultrasónicos?

a)

Ondas acuáticas

b)

Ondas cuadráticas

c)

Ondas acústicas

d)

Ninguna de las anteriores

3.

Estos sensores ultrasónicos son valiosos por poder sensar materiales brillosos/transparentes.

a)

Falso

b)

Verdadero

4.

Sensor ultrasónico mas utilizado

a)

CH SR04

b)

HC CR04

c)

HC SR04

d)

HC SRO4

5.

¿Cuántos pines pueden tener los sensores ultrasónicos?

a)

2 y 3

b)

3 y 4

c)

2 y 4

d)

3, 4 y 5

6.

¿Cuál es el margen de detección del sensor HC SR04?

a)

De 2 m a 400 m.

b)

De 20 cm a 40 cm

c)

De 2 cm a 400 cm

d)

De 1 cm a 400 cm

7.

El sensor PIR es un:

a)

Sensor de infrarrojos

b)

Sensor de sonido.

c)

Sensor de movimiento.

d)

Sensor de Luz

8.

¿El Sensor PIR es un sensor de tipo Digital o Analógico?

a)

Digital

b)

Analogico

9.

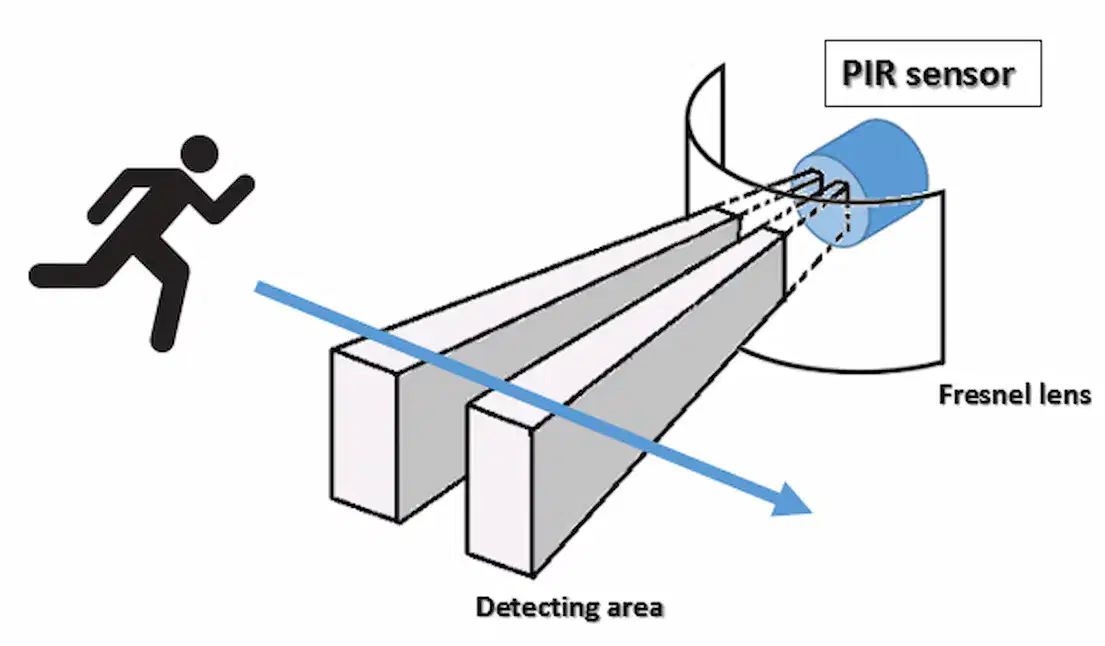

El sensor PIR detecta el movimiento utilizando:

a)

El uso de ondas que revotan cuando cruza una persona o objeto

b)

Mediante imágenes o video de una Cámara

c)

Midiendo constantemente la temperatura de un Cuarto

d)

Mediante el uso de Luz infrarroja de forma pasiva

10.

¿Qué significa LCD?

a)

Diodo Conectado a la Luz

b)

Pantalla Liquida de Cristal

c)

Pantalla de Luz de Cristal

11.

Modulo...

a)

Bluetooht

b)

H5C6

c)

I2C

12.

¿Dónde conectamos los terminales SDL y SCL?

a)

Pines RX y TX

b)

Analógicos A4 y A5

c)

Digitales 13 y 12

13.

Es un pequeño transductor capaz de convertir la energía eléctrica en sonido…

a)

BUZZER

b)

BOCINA

c)

CAMPANA

14.

¿Qué se necesita para hacerlo funcionar?

a)

Solo basta conectar el positivo con el (+) y la tierra o negativo con el (–) de una batería o cualquier fuente de corriente directa.

b)

Solo conectarlo al Protoboard y la computadora.

c)

Nada, debe funcionar si lo conectas a la corriente, sin polaridad.

15.

¿Cuál es la función principal de un buzzer?

a)

Producir sonido

b)

Generar luz

c)

Medir temperatura

16.

Los buzzers tienen polaridad eléctrica.

a)

VERDADERO

b)

FALSO

17.

¿Qué tipo de dispositivo es un Buzzer?

a)

Es un dispositivo electroacústico que convierte la corriente eléctrica en sonido.

b)

Es un zumbador que suena con la energía solar.

c)

Dispositivo que convierte la corriente continua en música para tus oídos.

18.

Su constitución es simple, solo tiene un electroimán o disco piezoeléctrico (dependiendo del tipo de buzzer) y una lámina metálica de acero.

a)

VERDADERO

b)

FALSO

19.

De que otras formas se le conoce al BUZZER.

a)

PIEZO

b)

ZUMBADOR

c)

BOCINA

d)

CAMPANA

20.

Estos pines son:

a)

Pines Digitales

b)

Pines Analógicos

c)

Microcontrolador

21.

Estos pines son:

a)

Pines Digitales

b)

Pines Analógicos

c)

Microcontrolador

22.
Si un pin de Arduino es una salida digital es que...
a)
Su valor es 0 ó 5 voltios
b)
Su valor está entre 0 y 5 voltios
c)
Vamos a conectar un LED a ese pin
d)
El valor analógico correspondiente está entre 0 y 1023
23.

El voltaje habitual de los pines de entrada y salida en Arduino es

a)

6V

b)

5V

c)

9V

24.

El componente que emite luz de forma eficiente y con alto rendimiento se llama:

a)

Placa de pruebas

b)

LED

c)

Resistencia eléctrica

25.

La imagen que observa corresponde a la:

a)

tarjeta Arduino

b)

placa de pruebas

c)

resistencia eléctrica

26.

El valor recomendado para conectar este componente con un LED es:

a)

1KΩ

b)

200Ω

c)

120Ω

d)

220Ω

27.

¿Qué es un potenciómetro en Arduino?

a)

Es un resistor eléctrico con una variable de resistencia y que generalmente es ajustable manualmente.

b)

Una resistencia que regula el voltaje.

c)

Dispositivo eléctrico que potencia la luz de un led

d)

Todas las opciones son correctas

28.

¿Cuándo se usa un Arduino con un potenciómetro que pines debemos usar?

a)

Su uso común es la lectura de datos de dispositivos analógicos, por tal motivo se usan los pines digitales del Arduino.

b)

Cualquier pin que se declare como de salida.

c)

Su uso común es la lectura de datos de dispositivos analógicos, por tal motivo se usan los pines analógicos del Arduino.

29.

¿Qué hacen los 3 pines de un potenciómetro?

a)

Solo se usan 2, la central para la salida del Arduino y las laterales para el GND

b)

Las patillas del potenciómetro se usan para conectar corriente positiva, corriente negativa y pin de salida del Arduino.

c)

Como n o tienen polaridad las puedes usar para lo que quieras, como pin de entrada o de salida.

30.

   ¿Cómo funciona un potenciómetro del tipo perilla?

a)

Podemos leer un rango de tensiones desde 0V hasta 5V detectando cambios de voltaje de 0.004V (5/1024). Por lo que los valores que obtendremos irán desde 0 hasta 1023.

b)

Podemos leer un rango de tensiones desde 0V hasta 5V detectando cambios de voltaje de 0.004V (5/1024). Por lo que los valores que obtendremos irán desde 1 hasta 1024.

c)

Solo girando la perilla hacia la izquierda y derecha, para establecer el rango deseado de giro.

d)

Ninguna es correcta

31.

Señala cuál de los siguientes circuitos está bien conectado…

a)

b)

c)

32.

Es un pequeño motor que permite un control preciso en posición angular, este servomotor puede rotar de 0° hasta 180°, su voltaje de operación que va desde los 4.8 a 6 VDC.

a)

Servomotor SG90

b)

Sensor PIR

c)

Motor 180°

d)

Sensor ultrasónico

33.

Los sensores (a)    se basan en la medición de la radiación infrarroja. Todos los cuerpos (vivos o no) emiten una cierta cantidad de energía infrarroja, mayor cuanto mayor es su temperatura.

34.

El servomotor SG90 contiene 3 cables, indica para que sirve cada uno de ellos…

a)

Los cables en el conector están distribuidos de la siguiente forma: Rojo =Alimentación (+), Cafe = Alimentación (–) o tierra, Naranja= Señal PWM.

b)

Los cables en el conector están distribuidos de la siguiente forma: Rojo =Alimentación (-) o tierra, Cafe = Alimentación (+), Naranja= Señal PIN DIGITAL.

c)

Los cables en el conector están distribuidos de la siguiente forma: Rojo = Señal PWM, Cafe = Alimentación (–) o tierra, Naranja= Alimentación (+)

35.

El esquema eléctrico anterior a que dispositivo pertenece…

a)

Sensor PIR

b)

Motor 180°

c)

Servomotor SG90

d)

Sensor ultrasónico
