WorksheetsLajes
Total questions: 24
Worksheet time: 14mins
As lajes são elementos estruturais considerados bidirecionais em função da espessura ser muito menor que a largura e o comprimento. Você aprendeu que existem inúmeros tipos de lajes e que a definição do melhor tipo pode depender de uma exigência do projeto arquitetônico e da viabilidade estrutural e econômica. Seja qual for o motivo, ele deverá ser discutido entre as disciplinas interessadas para a escolha final. Das lajes citadas nesta seção, qual seria a melhor opção estrutural x econômica a ser implementada em um conjunto residencial popular com prédios de quatro pavimentos e vãos não maiores que 4,00 m?
Laje tipo alveolar protendida.
Laje maciça em concreto armado simples, armada em uma direção.
Laje pré-moldada treliçada com preenchimento em bloco cerâmico.
Laje nervurada com preenchimento em isopor.
laje maciça em concreto armado simples, armada em duas direções.
O elemento pré-fabricado de concreto estrutural da figura, empregado na construção de lajes, é denominado:
vigota com armadura treliçada (VT).
vigota com armadura simples ou comum (VC).
vigota com armadura protendida (VP).
mini painel treliçado (MPT).
painel treliçado (PT).
De acordo com a ABNT NBR 6118:2014, a espessura mínima das lajes maciças que suportam veículos de peso total menor ou igual a 30 kN e a espessura mínima das lajes maciças que suportam veículos de peso total maior que 30 kN são, respectivamente:
7 cm e 8 cm;
8 cm e 10 cm;
10 cm e 12 cm;
12 cm e 15 cm;
15 cm e 16 cm.
Uma laje de forro de concreto armado é retangular de 5,23 m por 4,57 m, com espessura de 7 cm. Quantos metros cúbicos são necessários para concretá-la?
1,342 m³
1,481 m³
1,579 m³
1,673 m³
1,798 m³
Assinale a alternativa correspondente ao tipo de laje na qual deve ser prevista armadura de punção.
Armada em duas direções
Armada em uma direção
Cogumelo
Nervurada
Pré-moldada
Uma obra de um edifício comercial prevê a execução de 15 lajes de concreto armado com área igual a 180m2 e espessura igual a 12cm.
O volume total de concreto, em metros cúbicos, a ser empregado nestas lajes é igual a:
32,4
180
324
360
384
Na aplicação das técnicas de execução de lajes de concreto do tipo ALVEOLARES, CONVENCIONAIS, PROTENDIDAS, STEEL DECK e NERVURADAS, é correto afirmar:
Uma laje alveolar é uma laje moldada in loco que, através da incorporação de vazios ou de elementos de massa reduzida e de volumes padronizados, retira carga excessiva de peso próprio da laje, aumentando sua resistência final
Dentre as muitas vantagens para a construção, as lajes nervuradas destacam-se pela alta qualidade do acabamento da laje, dispensa o escoramento, aumenta a rapidez da construção, é fácil de instalar e executar
A laje convencional é uma laje do tipo mista, pois depende, para sua construção, de elementos de escoramento, que são considerados como uma segunda estrutura, mesmo que auxiliar e provisória
As lajes protendidas são soluções importantes para permitir que vãos maiores sejam construídos sem auxílio de pontos intermediários de apoio, visto que, após a protensão, as cargas de momento fletor são contrapostas às cargas da protensão
O steel deck é uma laje composta por uma telha de aço galvanizada e uma camada de concreto. O aço serve como forma para concreto durante a concretagem e como armadura positiva para as cargas de serviço
Quais dos materiais abaixo NÃO precisam obrigatoriamente estar na mistura para fazermos o concreto?
Cimento
Água
Aditivos
Agregado Graúdo
Agregado Miúdo
O concreto comum é um material composto de cimento, areia, pedra e água. Suas características são dadas pela proporção entre esses materiais, denominada
traço.
concretagem.
adensamento.
pega.

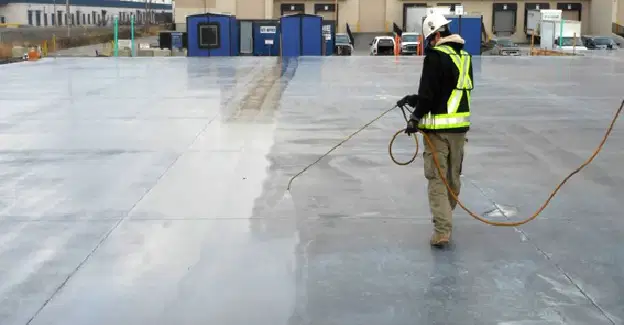

O nome do procedimento é:
hidratação
banho
cura
pega
Nome do elemento construtivo:
laje nervurada
laje cogumelho
steel deck
laje armada
Assinale opção que apresenta a vantagem do uso de laje nervurada no sistema estrutural de concreto armado.
Permite grandes vãos e espaços livres.
Apresenta ótimo desempenho em balanços, com laje na face superior, como viga “T”.
Dispensa a existência de pilares internos e externos.
Apresenta facilidade na execução das fôrmas.
o seguinte teste serve para avaliar que propriedade do concreto?
retratibilidade
resistência
consistência
umidade
A laje em concreto armado da figura a seguir apresenta um sistema estrutural denominado
laje maciça lisa.
laje nervurada com vigas.
laje cogumelo nervurada.
laje cogumelo maciça.
laje maciça com capitel.
O que é o "cobrimento" em uma estrutura de concreto armado?
A camada de concreto que reveste a superfície externa da estrutura.
A argamassa usada para selar as juntas entre as peças de concreto.
A quantidade de cimento na mistura de concreto.
O nome técnico para o processo de cura do concreto.
Qual é a principal função da armadura em uma laje de concreto armado?
Resistir à compressão.
Resistir à tração.
Reduzir a quantidade de concreto necessário.
Facilitar a cura do concreto.
Qual dos seguintes elementos não é necessário para a produção de concreto armado?
Cimento.
Água.
Areia.
Armadura de aço.
Aditivo
Qual é a principal vantagem do uso de lajes pré-moldadas em comparação com lajes moldadas in loco?
Maior resistência à compressão.
Redução do tempo de construção.
Menor custo de material.
Maior flexibilidade de design.
Benjamin está supervisionando a construção de uma laje maciça. Em qual etapa do processo de execução ele deve colocar os passantes de hidráulica e elétrica?
Após a concretagem
Antes das colocações das formas
Após a colocação das Ferragens.
Depois da colocação das Formas.
Mason e Luna estão discutindo sobre os preenchimentos das tavelas em uma laje treliçada. Quais são os preenchimentos corretos?
EPS ou Cerâmica
Isopor ou Concreto
Cerâmica ou concreto
EPS ou Concreto
Harper está estudando engenharia civil e precisa entender para que servem os alvéolos da laje alveolar em um projeto de construção.
Nivelamento entre os painéis
Agilidade na Instalação
Redução do peso próprio
Flexibilidade estrutural e aumento de resistência
Como são chamadas as formas usadas nas convecção das lajes nervuradas
Cubeta
Capitel
Torniquete
Capitores ou Cuberec

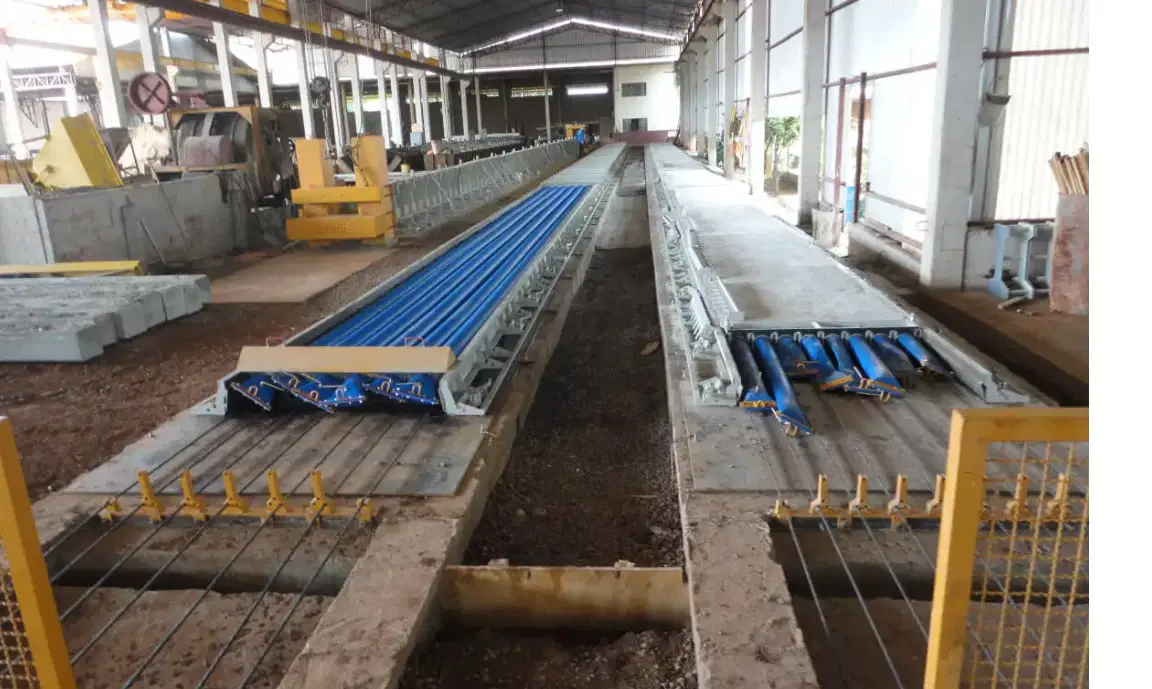

Grace está observando a construção de um edifício e vê uma laje sendo produzida. Que tipo de laje é produzida nessa foto?
Laje Painel
Laje Protendida
Laje Nervurada
Laje Treliçada

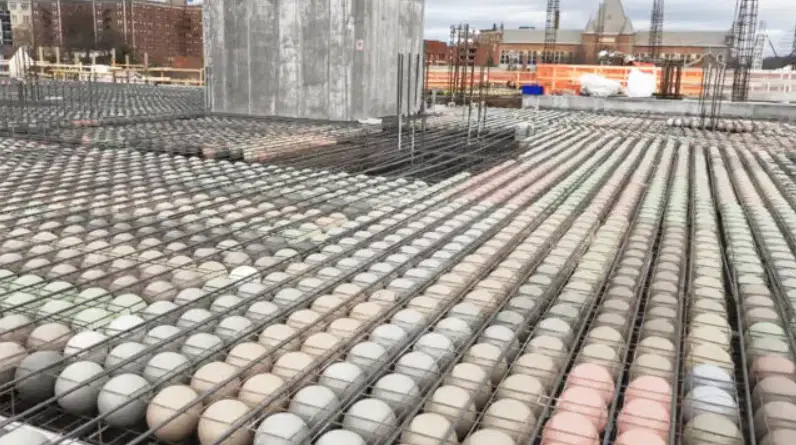

Qual o tipo laje na figura?
Laje BubbleDeck
Laje Nervurada
Laje Maciça
Laje steel deck
