Металлические конструкции. Семестр 1

Total questions: 40

Worksheet time: 24mins

Name
Class
Date
1.

Сталь - это

a)

сплав олова с углеродом

b)

сплав железа с углеродом
(не более 0,22 %)
и другими химическими элементами

c)

сплав железа с углеродом
(более 2,14 %)
и другими химическими элементами

d)

чистое железо, без примесей

2.

Что происходит при достижении предела текучести стали?

a)
Начинается пластическая деформация без увеличения напряжений.
b)
Сталь начинает плавиться
c)
Происходит упругая деформация
d)

Сталь становится менее прочной

3.

При выборе стали имеют значения следующие факторы:
(выберете все, что важно при выборе стали)

a)

группа конструкций

b)

расчетная температура в районе строительства

c)

способ соединения деталей (сварка или болты)

d)

агрессивность окружающей среды по отношению к химическому составу стали

e)

сталь в конструкциях назначается исключительно расчетом на прочность и устойчивость элементов конструкций

4.

Сварной шов с усилием, действующим вдоль него называют

a)

лобовой шов

b)

комбинированный шов

c)

фланговый шов

d)

стыковой шов

5.

Сварной шов с усилием, действующим поперек него называют

a)

стыковой шов

b)

фланговый шов

c)

лобовой шов

d)

шов внахлестку, комбинированный

6.

Как называется изображенный на рисунке вид сварного шва?

a)

прямолинейный шов

b)

тавровый шов, выполненный впритык

c)

стыковой шов

7.

Рациональный способ увеличения несущей способности шва, изображенного на рисунке?

a)

уменьшение длины сварного шва

b)

выбор в пользу косого сварного шва

c)

изменение типа сварки

d)

разделка кромок деталей

8.

Укажите достоинства сварных соединений
(выберете несколько правильных ответов)

a)

экономия металла по сравнению с болтовыми соединениями

b)

снижение трудоемкости изготовления конструкций

c)

возможность ремонта и модификации

d)

необычайная легкость исчерпывающего контроля качества сварного шва

e)

компактность соединений, упрощение конструктивной формы

9.

Группа состояний строительного объекта, превышение которых ведет к потере несущей способности строительных конструкций и возникновению аварийной ситуации называется

a)

первая группа предельных состояний

b)

вторая группа предельных состояний

c)

особые предельные состояния

d)

аварийный сценарий расчета

10.

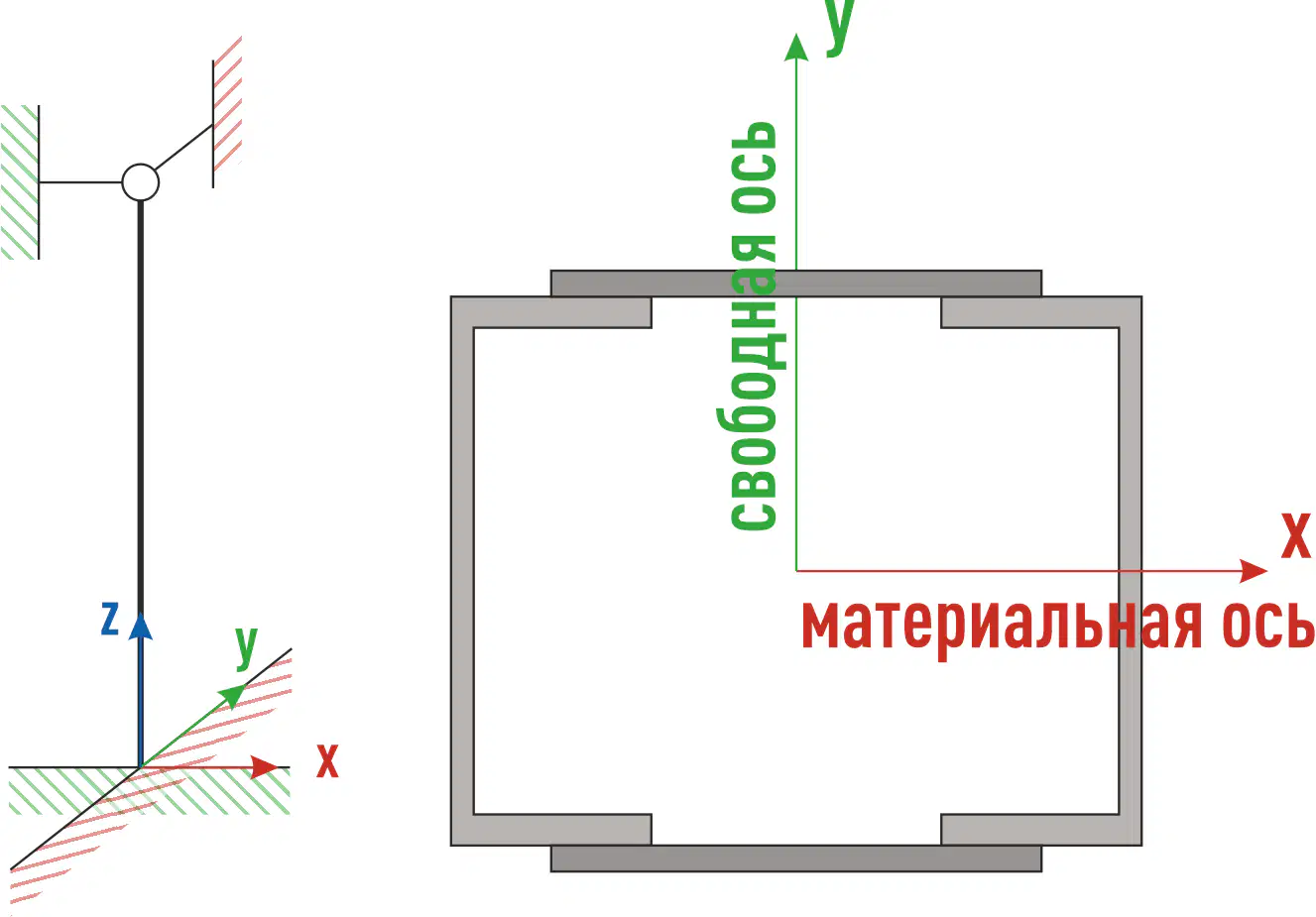

В какой плоскости гибкость стержня больше?

a)

В плоскости "x"

b)

В плоскости "y"

c)

В плоскости "z"

d)

Нельзя сказать однозначно, т.к. мы не знаем высоту стойки и материал, из которого она изготовлена.

11.

Как соотносится между собой пролет шарнирно опертой балки и величина ее прогиба?

a)

При увеличении пролета в 2 раза прогиб увеличивается в 2 раза

b)

При увеличении пролета в 2 раза прогиб увеличивается в 8 раз

c)

При увеличении пролета в 2 раза прогиб увеличивается в 16 раз

d)

Прогиб балки не зависит от пролета, определяется исключительно нагрузкой

12.

Толщину плиты базы колонны, нагруженной осевой силой определяют из условия ее прочности:

a)

на сжатие

b)

на смятие

c)

на срез

d)

на изгиб

13.

Перечислите проектные сценарии работы болта среза

a)

растяжение болта

b)

срез в болте

c)

трение по соединяемым поверхностям

d)

смятие соединяемых деталей

14.

Перечислите основные сценарии расчета фрикционного соединения

a)

смятие соединяемых деталей

b)

сжатие болта

c)

работа на срез по болту

d)

трение соединяемых деталей

15.

Как повысить общую устойчивость центрально нагруженного стержня

a)

за счет применения более прочной стали

b)

за счет раскрепления стержня связями, уменьшающими расчетную длину элемента

c)

за счет применения ребер жесткости

d)

за счет добавления в сталь легирующих добавок

16.

Равноустойчивой двухветвевой колонны достигается за счет
ниже λb1 - гибкость ветви на участке между планками относительно свободной оси;

λx - гибкость колонны относительно материальной оси;

λef - условная гибкость колонны с учетом планок относительно свободной оси.

a)

λb1 ~ λx

b)

λef ~ λx

c)

λb1 ~ λef

d)

правильного ответа нет

17.

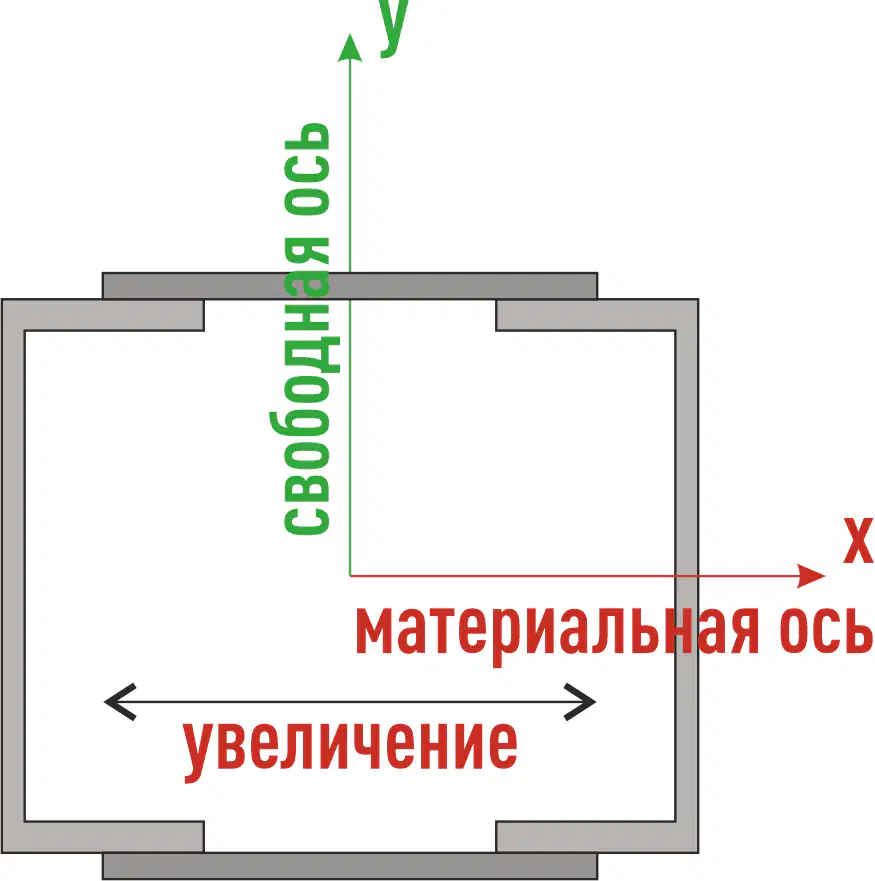

Как изменится гибкость относительно свободной оси при увеличении расстояния между ветвями колонны?

a)

гибкость уменьшится

b)

гибкость увеличится

c)

гибкость не изменится

d)

гибкость относительно свободной оси не зависит от расстояния между ветвями

18.

В чем преимущество использования бистальных балок над использованием балок из одной стали?

a)

Позволяют повысить устойчивость плоской формы изгиба

b)

Бистальные балки позволяют не выводить стенку в область пластических деформаций

c)

Бистальные балки позволяют не выводить полку в область пластических деформаций

19.

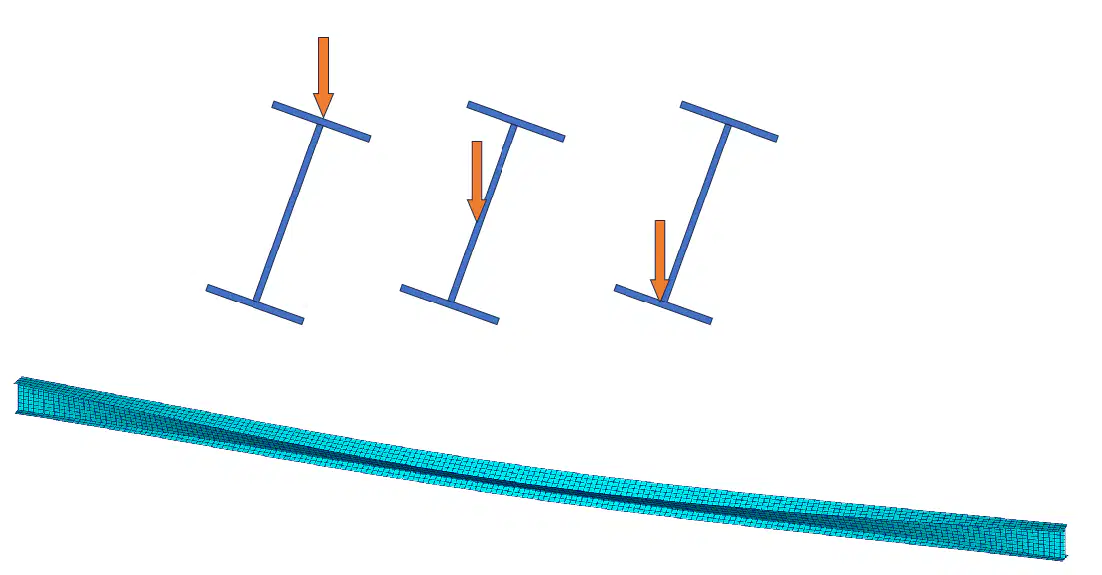

Как уровень приложения нагрузки к балке влияет на устойчивость плоской формы изгиба?
(выберете правильные варианты)

a)

При приложении нагрузки к верхнему поясу условие устойчивости улучшается

b)

При приложении к нижнему поясу условие устойчивости улучшается

c)

При приложении к оси балки условие устойчивости улучшается

d)

При приложении нагрузки к верхнему поясу условие устойчивости ухудшается

20.

Условие устойчивости плоской формы изгиба в балках?

Mmax - максимальный изгибающий момент в сечении; Nmax - продольная сила в элементе;

W - момент сопротивления; A - площадь поперечного сечения;

Ry - предел текучести; γc - коэффициент условий работы;

c - коэффициент учета пластических деформаций; φb - коэффициент устойчивости при изгибе.

a)

Mmax⁡ϕbWRyγc≤1\frac{M_{\max}}{\phi_bWR_y\gamma_c}\le1

b)

Mmax⁡WRyγc≤1\frac{M_{\max}}{WR_y\gamma_c}\le1

c)

Nmax⁡cϕARyγc≤1\frac{N_{\max}}{c\phi_{ }AR_y\gamma_c}\le1

d)

Nmax⁡WRyγc≤1\frac{N_{\max}}{WR_y\gamma_c}\le1

21.

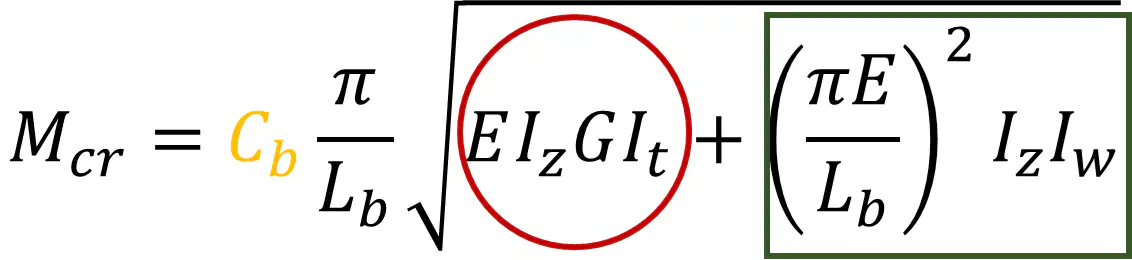

В формуле критического момента, предложенной Сергеем Прокофьевичем Тимошенко что обозначено в красном круге?

a)

Жесткость на изгиб

b)

Жесткость на стесненное кручение

c)

Жесткость на свободное кручение

d)

Жесткость на сжатие

22.

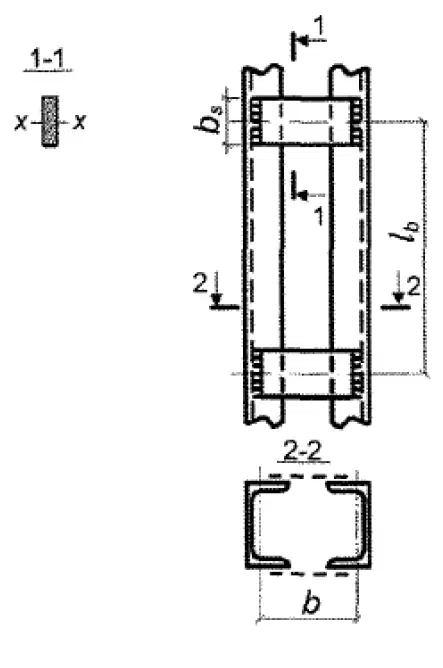

При расчете прочности ветви при совместном действии продольной силы и момента в плоскости планок по формуле
NARyγc+MWz1Ryγc≤1\frac{N}{AR_y\gamma_c}+\frac{M}{W_{z_1}R_y\gamma_c}\le1

Как инженер может существенно уменьшить вклад изгибающего момента?

a)

увеличением толщины накладки

b)

увеличением b

c)

увеличением lbl_b

d)

уменьшением lbl_b

23.

Как между собой связаны величины расчетного и нормативного сопротивления стали по пределу текучести?

Ryn - нормативное сопротивление стали по пределу текучести;

Ry - расчетное сопротивление стали по пределу текучести;

γm - коэффициент надежности по материалу.

a)

Ry=RynγmR_y=\frac{R_{yn}}{\gamma_m}

b)

Ryn=RyγmR_{yn}=\frac{R_y}{\gamma_m}

24.

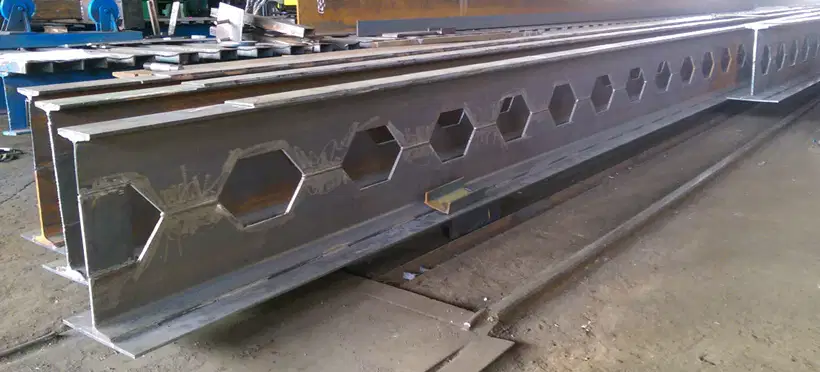

Что изображено на рисунке?

a)

прокатная балка

b)

балка с гофрированной стенкой

c)

балка с перфорированной стенкой

d)

балка с гибкой стенкой

25.

Укажите минимальное расстояние между центрами отверстий

a)

2d

b)

2.5d

c)

3d

d)

3.5d

26.

Укажите минимальное расстояние от центра отверстия для болта до края элемента

a)

2d

b)

2.5d

c)

3d

d)

3.5d

27.

Наибольший катет углового сварного шва

t - толщина наименьшей свариваемой детали

T - толщина наибольшей свариваемой детали

k - катет сварного шва

a)

k≤1.2Tk\le1.2T

b)

k≤tk\le t

c)

k≤Tk\le T

d)

k≤1.2tk\le1.2t

28.

Что показано на рисунке?

a)

постоянный болт диаметром 23 мм

b)

заклепка диаметром 23 мм

c)

отверстие диаметром 23 мм

d)

временный болт диаметром 23 мм

29.

Сквозная колонна проектируется из соображений о том, что скорее потеряет устойчивость

a)

отдельная ветвь

b)

стенка профиля

c)

полка профиля

d)

вся колонна целиком

30.

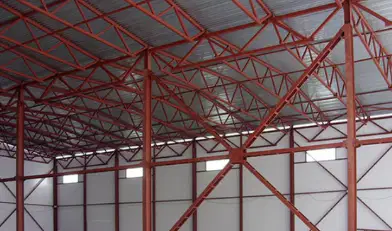

Перечислите составные части представленного на рисунке каркаса

a)

стропильная ферма

b)

подстропильная ферма

c)

вертикальные связи по колоннам

d)

колонны сплошного сечения

e)

прогоны по покрытию

31.

Раскройте понятие учета геометрической нелинейности

a)

учет начальной кривизны элементов конструкций, привносимой с изготовлением и транспортировкой

b)

учет эффекта отклонения приложения нагрузки за счет деформации самого элемента в процессе нагружения

c)

учет неправильной, округлой геометрии конструкции

32.

Раскройте термин "учет физической нелинейности"

a)

учет нелинейности в приложении нагрузок

b)

учет нелинейности в физических характеристиках материала

c)

учет нелинейности в механических характеристиках материала

33.

Верно ли утверждение?
Местную устойчивость стенки сплошной колонны следует считать обеспеченной если λw=heftw⋅RyE≤λuw\lambda_w=\frac{h_{ef}}{t_w}\cdot\sqrt[]{\frac{R_y}{E}}\le\lambda_{uw} .

a)

верно

b)

неверно

34.

Верно ли утверждение?

Местную устойчивость полки следует считать обеспеченной если λf=beftf⋅RyE≤λuf\lambda_f=\frac{b_{ef}}{t_f}\cdot\sqrt[]{\frac{R_y}{E}}\le\lambda_{uf} .

a)

верно

b)

неверно

35.

Укажите на каком рисунке показан заводской сплошной шов сварного соединения с невидимой стороны (тавровый, угловой или внахлестку)?

a)

1

b)

2

c)

3

d)

4

36.

Укажите на каком рисунке показан монтажный сплошной шов сварного соединения видимой стороны (тавровый, угловой или внахлестку)?

a)

1

b)

2

c)

3

d)

4

37.

Как называется сечение под номером 1, обозначаемое как βfkf\beta_fk_f на рисунке?

a)

катет шва

b)

сечение по металлу шва

c)

сечение по металлу на границе сплавления

d)

опасное сечение

38.

Что в обозначении класса прочности болтов означают цифры? (например: 5.6, 5.8, 8.8, 10.9, 12.9)

a)

первое число показывает класс прочности болта, второе - класс прочности гайки

b)

первое число показывает класс прочности, второе - класс точности болта


c)

первое число, умноженное на 100 - минимальная величина предела прочности на разрыв RunR_{un} (МПа);
второе число твердость поверхности болта (HRC)

d)

первое число, умноженное на 100 - минимальная величина предела прочности на разрыв RunR_{un} (МПа);
второе число, умноженное на 10 - определяет соотношение предела текучести к временному сопротивлению RynRun⋅100%\frac{R_{yn}}{R_{un}}\cdot100\%

39.

ребро оголовка колонны рассчитывается

a)

на сжатие

b)

на изгиб

c)

на срез

d)

на кручение

40.

Полезны ли были приобретенные знания в рамках дисциплины "Металлические конструкции" для Вас, как для будущего инженера? Что Вам не хватило и Вы хотели бы добавить в программу или в подачу материала?
