WorksheetsUD 04: DRENAJES, FIRMES, ESTRUCTURAS, PUENTES y TÚNELES
Total questions: 30
Worksheet time: 40mins

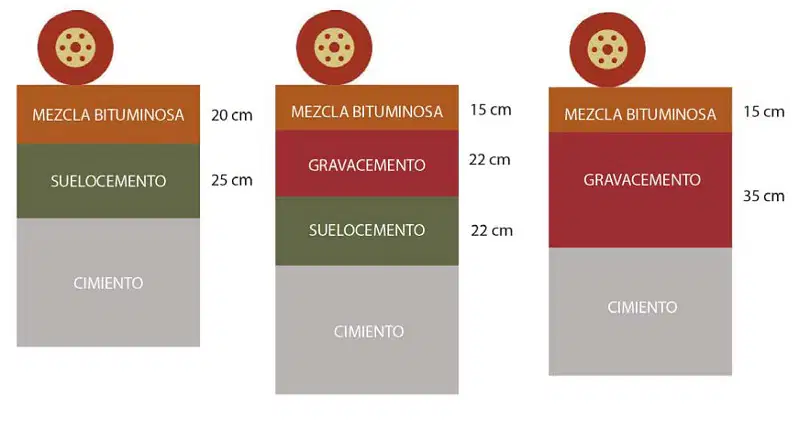

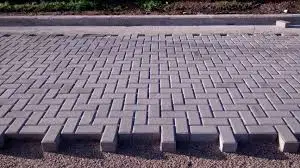

¿Qué tipo de firme es una adoquinado?
Firme por elementos
Firme flexible
Firme rígido
Firme semirígido
Indica las características del firme flexible
Son deformables
Su resistencia a la deformación es decreciente, según la profundidad.
La capa de rodadura es bituminosa
Todas las anteriores son correctas.
Tanto la sub-base como la base de los firmes están compuestas por materiales granulares
Verdadero
Falso
El orden, según su ejecución, de los elementos que componen un firme flexible:
1º Sub-base, 2º base, 3º pavimento asfáltico.
1º pavimento asfáltico, 2º sub-base, 3º base.
1º base, 2º sub-base, 3º pavimento asfáltico.

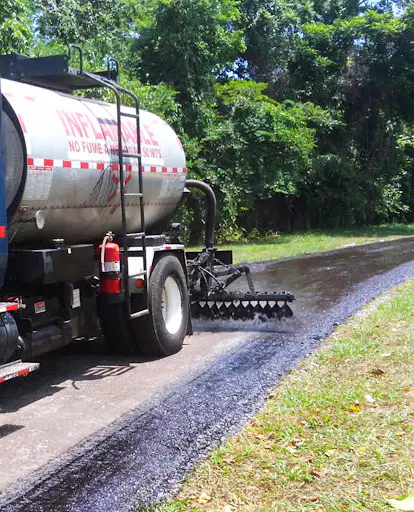

Entre las capas granulares de la base y
las capas asfálticas del pavimento, debemos verter:
Un riego de adherencia
Un riego de imprimación

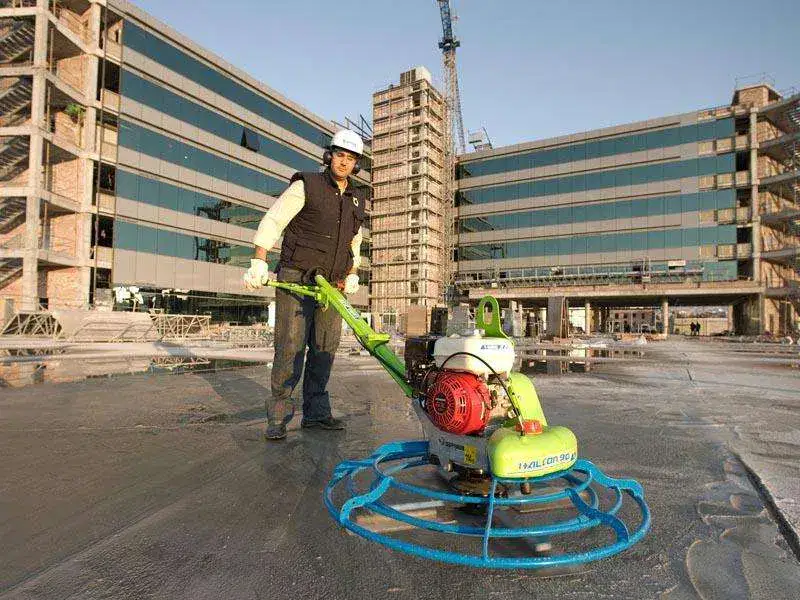

Maquina empleada para nivelar, y dar un acabado superficial pulido, a una solera de hormigón.
Regla niveladora vibrante
Fratás manual
Compactadora de rodillo liso
Fratasadora mecánica o helicóptero.

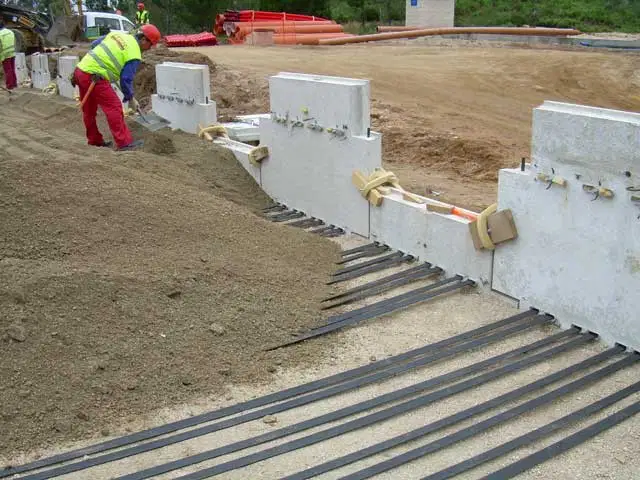

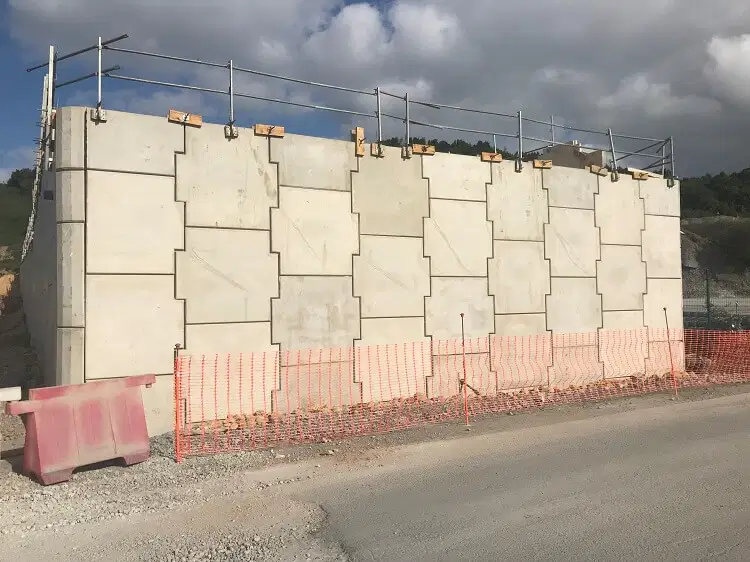

¿Qué tipo de muro se está ejecutando en la imagen?
Un muro criba
Un muro de gaviones
Un muro de tierra armada
Un muro ménsula
Elemento prefabricado que se emplea en la construcción de muros de tierra armada
y en muros anclados al terreno a través de bulones.
Contrafuerte
Bandeja
Escama
Gavión
Parte de un puente o viario elevado que sirve de apoyo al tablero
y de nexo de unión con el inicio o final del puente.
Pila
Mogote
Péndola
Estribo

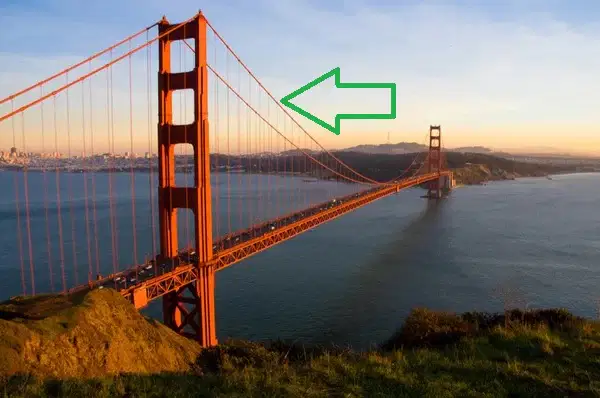

Cable principal y flexible, tendido entre torres, usado en puentes colgantes.
Catenaria
Péndola
Tirante
Mogote

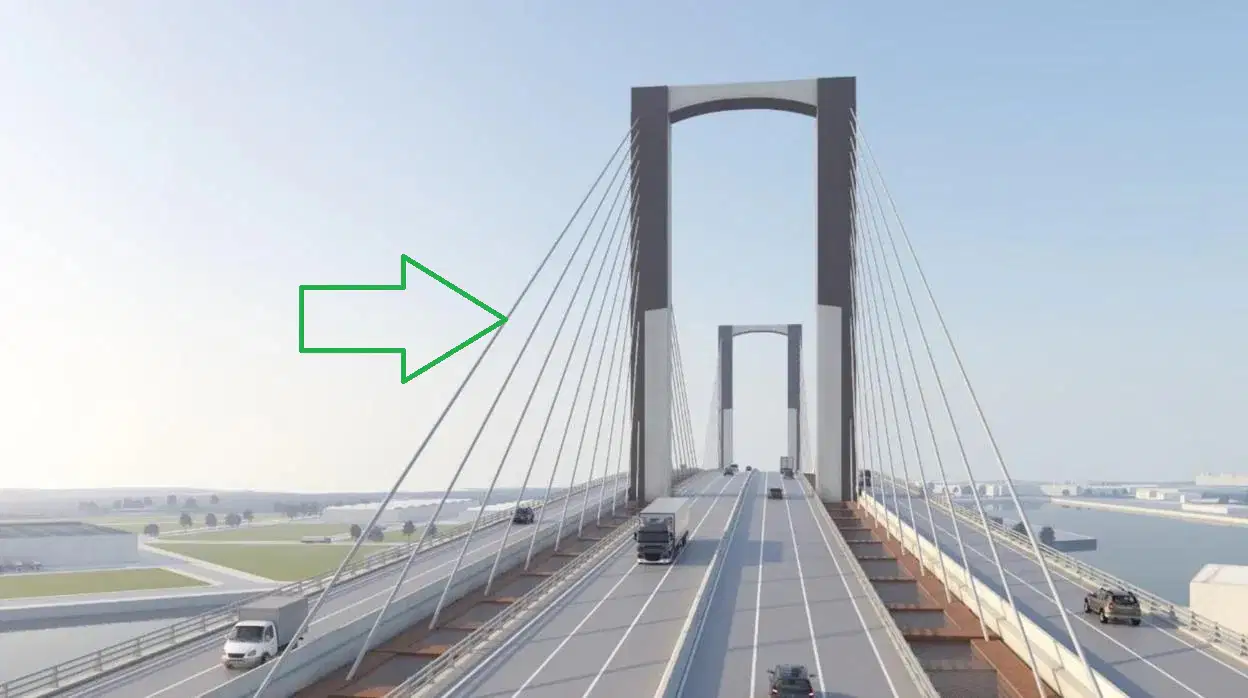

Cable rígido que, sujetos a los pilones, proporcionan apoyos intermedios al tablero.
Costilla
Péndola
Tirante
Mogote
Elemento, colocado en voladizo, que se emplea para aumentar el ancho del tablero.
Costilla
Péndola
Tirante
Mogote
El puente de la Barqueta en Sevilla, es un puente:
Viario elevado apoyado en vigas
Viario elevado en arco
Viario elevado en suspensión - colgante
Viario elevado en suspensión - atirantado

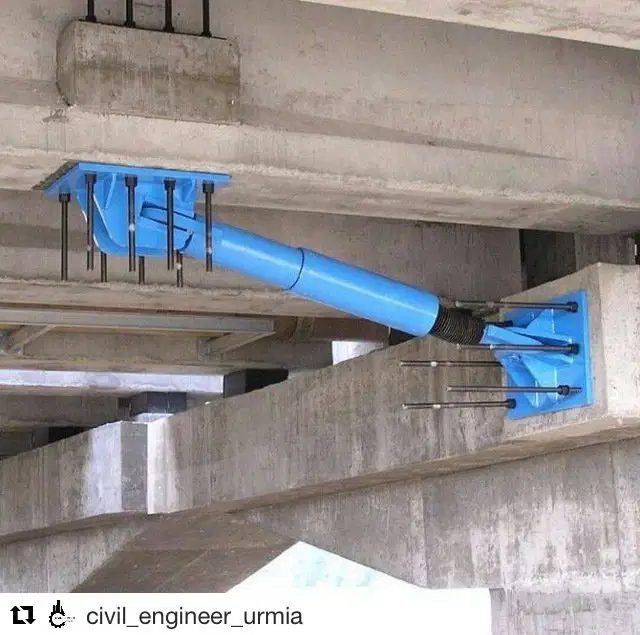

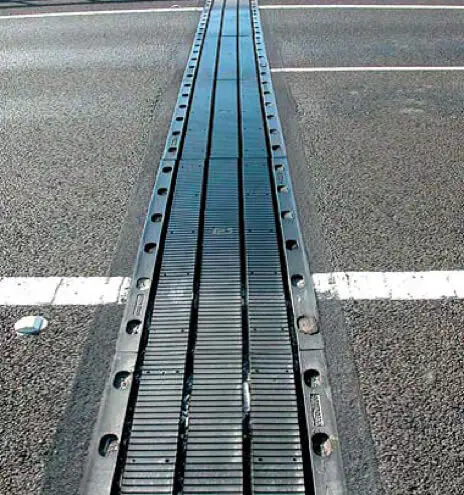

Elemento empleado para permitir las dilataciones de un tablero.
Viario elevado, de uso peatonal, normalmente más ligeros.
Viaducto
Cimbra
Caballete
Pasarela
Elemento prefabricado de hormigón armado que se atornillan entre sí formando un anillo troncocónico.
Visera
Hastial
Emboquille
Dovela

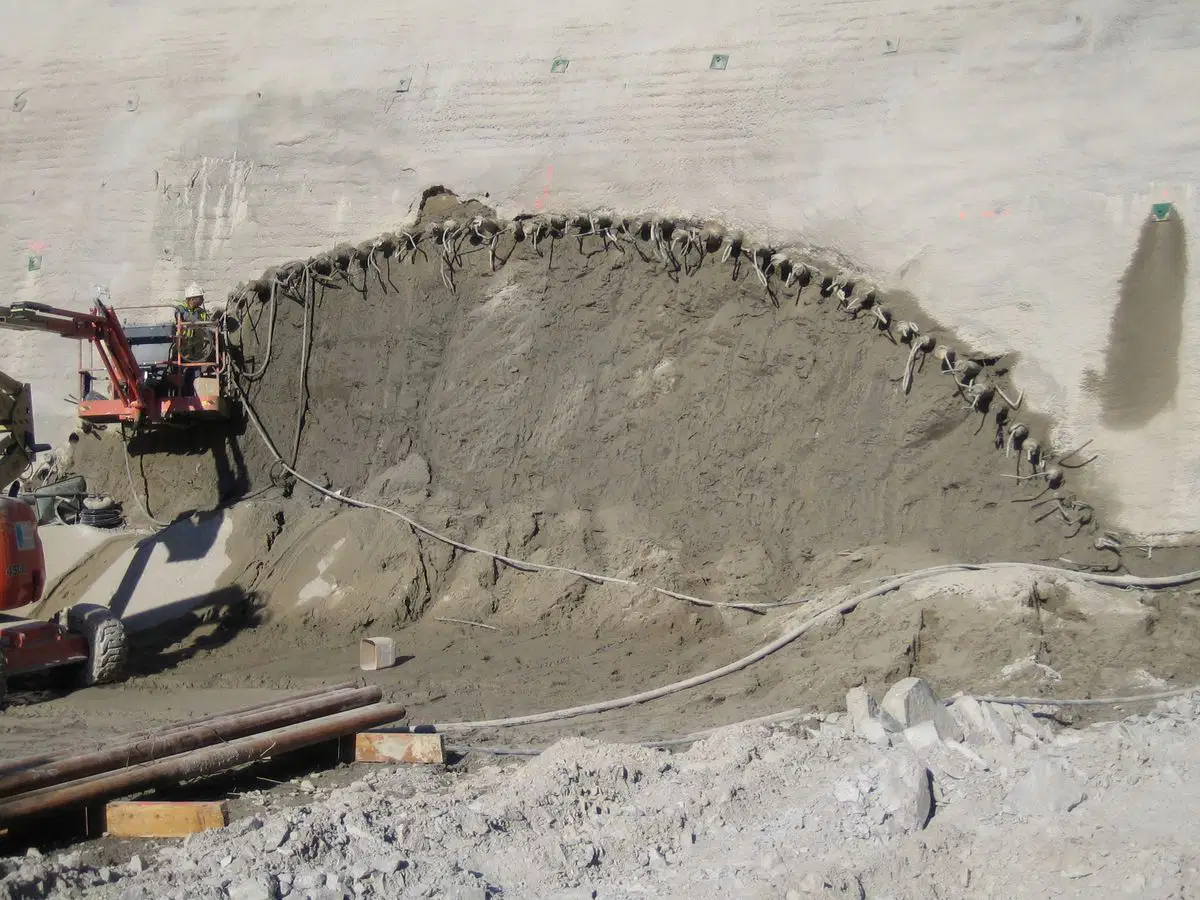

Intersección del plano del talud con la entrada del túnel.
Se suele construir con paraguas de bulones o micropilotes.
Visera
Hastial
Emboquille
Dovela
Túnel ejecutado a cielo abierto. También llamado "falso túnel".
Túnel excavado en mina
Túnel con tuneladora EPS
Túnel en trinchera cubierta
Túnel por secciones prefabricadas
¿En terrenos rocosos, se suele emplear qué método de excavación de túneles?
En mina por avance y destroza.
Con tuneladora con escudo de presión (EPS)
En trinchera cubierta.
Con piezas prefabricadas hincadas.

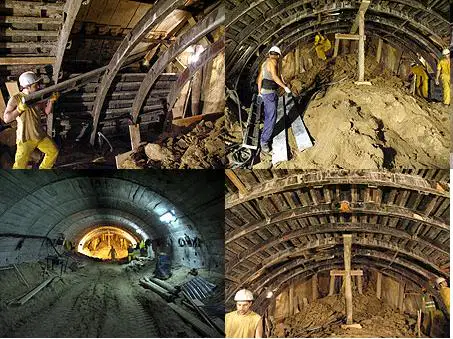

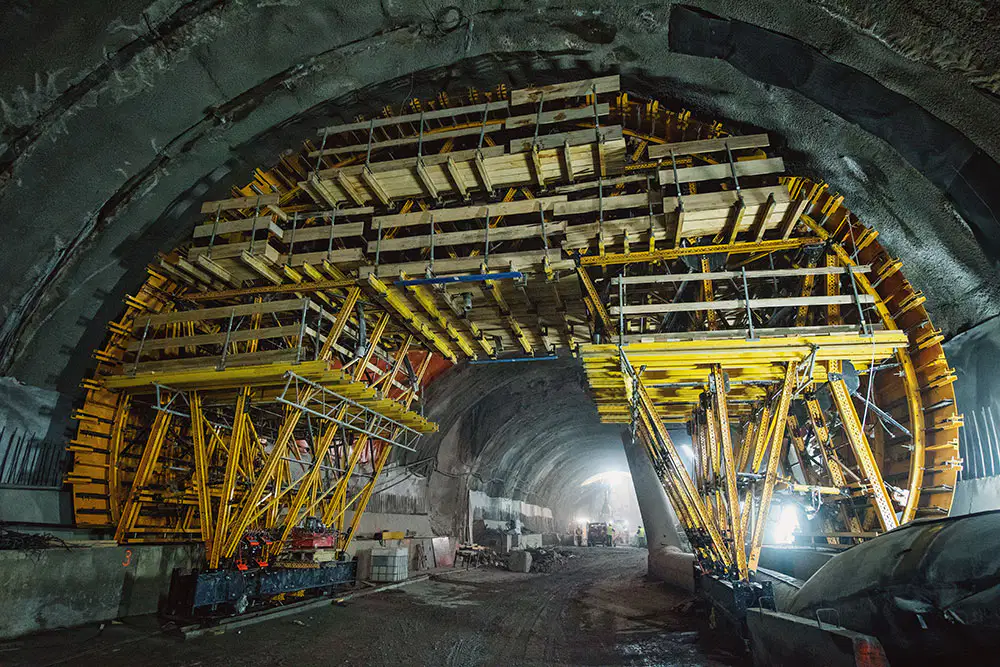

Para realizar el hormigonado "in situ" de la bóveda, de un túnel en mina, empleamos...
Encofrados de carro.
Tornillos "sin fin".
Pozos de acceso de grandes dimensiones.
Proyección de lodos bentoníticos y espumas.
Se ejecuta para dar estabilidad a un talud de grandes dimensiones y ayudar a la recogida de aguas superficiales.
Cuneta
Berma
Explanada
Cimiento
En un talud, ¿qué es una bajante?
¿Qué es una ODT?
Obra de terraplén
Obra de terminación
Obra de drenaje transversal
Obra de drenaje y terminación
¿Qué se representa en la imagen?
Un cauce
Una cuenca
Una berma
Una cuneta de guarda
¿Qué representa esta imagen?
Una cuneta de guarda
Una obra de drenaje
Una embocadura
Una cuenca hidrográfica
La normativa de referencia en obras de drenaje superficial
Verdadero
Falso
¿Con qué maquinaria llevaríamos a cabo la excavación de una cuneta?
Con una pala cargadora
Con una dragalina
Con una mototrailla
Con una retro-excavadora
¿Qué trabajos realiza una "fresadora" en obras de carreteras?
Compactar el paquete de firmes
Demoler y arrancar capas del firme
Compactar la explanada
Realizar ensayos a la explanada
¿Porqué se usa escollera a la salida de un drenaje?
Para evitar la erosión del terreno.
Para ayudar a disminuir la velocidad del agua.
Para ayudar a retornar el agua en el entorno.
Todas son correctas.
¿Qué tipo de drenaje se representa en la imagen?
Drenaje longitudinal
Drenaje transversal
Drenaje superficial
Drenaje californiano
