WorksheetsPAS GENAP 2024
Total questions: 30
Worksheet time: 2hrs 32mins

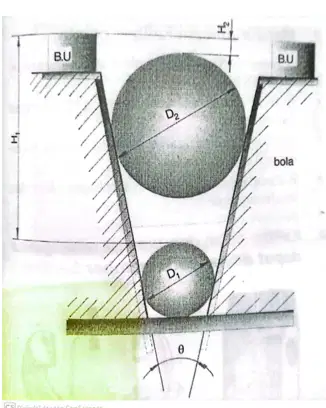

Kegiatan mengukur disamping merupakan kegiatan mengukur sudut konis dengan menggunakan bola baja. Bola baja termasuk alat ukur ....
Alat Ukur Mekanik presisi
Alat Ukur Langsung
Alat Ukur Tidak Langsung
Alat Ukur standard
Berikut ini merupakan bahan yang digunakan untuk melindungi alat ukur untuk memperlambat proses korosif yaitu...
Vaseline
Hand Body
Body Cream
Nivea
nilai skala utama pada pengukuran adalah ...
20 mm
15 mm
25 mm
15 inchi
berapakah hasil pengukurannya ...
10,65 mm
5,65 mm
1,65 mm
semua salah
Berapakah hasil pengukurannya ...
10,55 mm
10,55 inchi
14,55 mm
14,05 inchi
Berapakah nilai tingkat ketelitian dari alat ukur tersebut...
0,02 inchi
0,02 mm
0,05 mm
0,05 inchi
Apa yang dimaksud pengukuran dengan kaliber batas?
Pengukuran dengan menggunakan alat ukur yang mana hasil pengukuran dapat dibaca langsung pada skala yang telah dikalibrasi yang terdapat pada alat ukur tersebut
Pengukuran yang tidak menentukan ukuran suatu dimensi dengan pasti, melainkan hanya menunjukkan apakah dimensi tersebut terletak di dalam atau diluar toleransi ukuran
Pengukuran yang dilakukan dengan memakai alat ukur- alat ukur dari jenis pembanding standar dan pembantu
Pengukuran yang dilakuakn tidak dapat dibaca secara langsung hasil pengukuran tersebut
Pengukuran yang dilakukan dengan bantuan alat bantu
Berikut ini merupakan bahan yang digunakan untuk melindungi alat ukur untuk memperlambat proses korosif yaitu...
Vaseline
Hand Body
Body Cream
Nivea
Untuk mengembalikan kembali keadaan alat ukur agar memperoleh pengukuran yang tepat adalah merupakan….
keselamatan kerja
prosedur kalibrasi
perawatan alat ukur
prosedur pengukur
disiplin kerja
Dibawah ini yang merupakan alat ukur mekanik, kecuali...
a. Penggaris Baja
b. Timing light
c. Vernier caliper
d. Depth gauge
e. Dial indikator
Untuk mengukur diameter poros dengan ukuran 20 + 0,04 , jenis alat ukur yang digunakan adalah....
Vernier calliper ketelitian 0,05 mm
Vernier calliper ketelitian 0,02 mm
Micrometer luar 25-50 ketelitian 0,01 mm
Micrometer luar 0 - 25 ketelitian 0,001 mm
Micrometer dalam luar 25-50 ketelitian 0,01 mm
Gambar tersebut menunjukkan hasil pengukuran diameter tabung menggunakan jangka sorong. Berdasarkan gambar tersebut hasil yang benar adalah ….
7,60 cm
7,50 cm
7,55 cm
5,70cm
5,50 cm
No 4, 5, 6, 7, dan 8 merupakan bagian dari micrometer yang diberi nama...
a. Skala utama (4), Skala Nonius (5), Lock (6), Rachet (7), dan Thimble (8)
b. Rachet (4), Skala Utama (5), skala Nonius (6), Lock (7), dan Thimble(8)
c. Lock (4), Skala Utama (5), skala Nonius (6), Thimble (7), dan Rachet (8)
d. Skala utama (4), Skala Nonius (5), Rachet (6), Thimble (7), dan Lock(8)
e. Thimble (4), Skala Nonius (5), Lock (6), Skala Utama (7), dan Rachet (8)
Setiap kali putaran penuh 360o pada skala timbel menunjukkan gerakan sepanjang adalah…
a. 0.1 mm
b. 0.05 mm
c. 0.5 mm
d. 0.01 mm
e. 1 mm
Dial indikator berfungsi untuk mengukur, kecuali…
a. Kerataan permukaan datar benda
b. Sudut benda
c. Permukaan silinder
d. Ketirusan dinding silinder
e. Kebulatan sebuah poros
Berapakah ukuran yang di tampilkan pada Dial indicator berikut ...
2,01
2,02
4,02
4,20

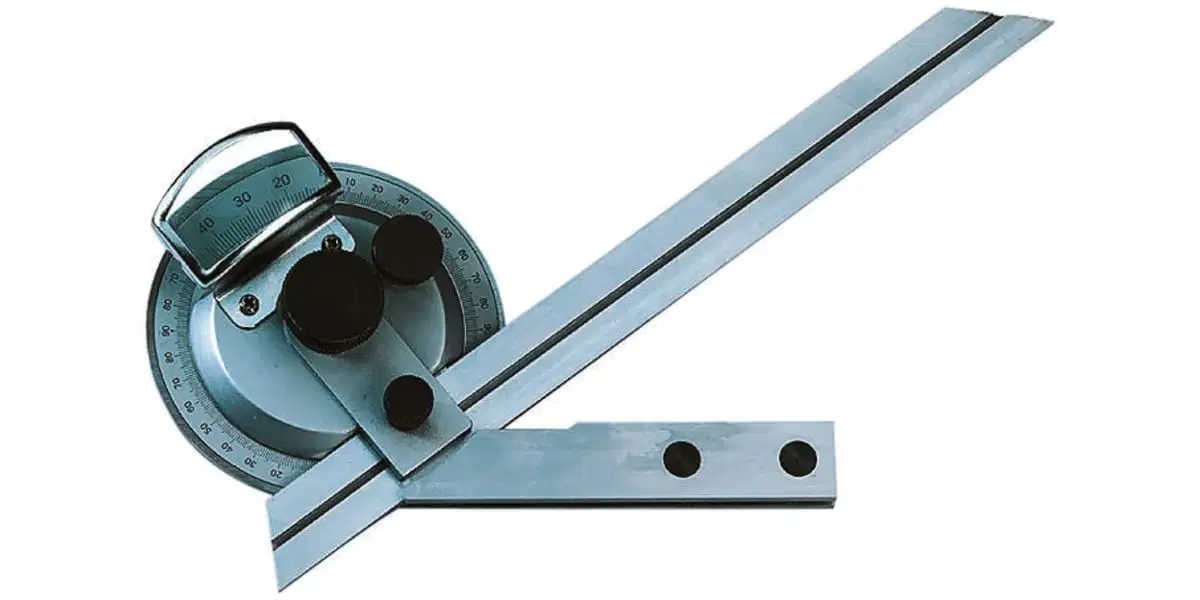

Gambar tersebut merupakan alat ukur...
Protactor
Bevel Protactor
Limit Gauge
Height Gauge
Ukuran yang ditunjukkan oleh alat ukur bevel protactor tesebut menunjukkan ukuran...
34,15 derajat
34, 25 derajat
28,15 derajat
28,25 derajat
Berapakah hasil pengukuran menggunakan mikrometer sekrup pada gambar ini?
3,40
3,50
3,85
3,35
Pembacaan yang benar pada gambar dibawah adalah ….
7,65 mm
5,15 mm
8,15 mm
8,65
Pembacaan yang benar pada gambar dibawah adalah …..
6,15 mm
6,00 mm
5,00 mm
5,5 mm
Dial Indicator sangat tepat untuk mengukur ?
Diameter dalam dan luar suatu shaft dan gear
Kerenggangan suatu valve
Back lash suatu shaft dan gear
Panjang suatu shaft dan gear
Hasil pengukuran dengan nilai 10.20 sesuai dengan gambar ...
Alat bantu untuk memegang dial gauge saat pengukuran agar tidak bergerak adalah ...
Stand statif
V-Block
Ragum
Jepitan
Magnet stand
Berapa hasil pengukuran dial gauge yang ditunjukkan gambar di atas?
43 mm
4.3 mm
0.043 mm
0.43 mm
1.43 mm
Dial indikator di atas sedang melakukan pengukuran apa ?
keovalan permukaan
diameter benda
kemiringan permukaan
Kerataan permukaan

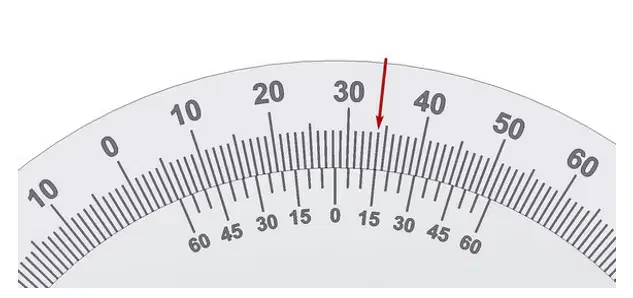

Berapa Nilainya?
34derajat 15menit
34derajat 20menit
28derajat 15menit
15derajat 34menit
89±0.25 ; nilai ukuran batas bawah dari angka tersebut adalah ....
88.75
88.95
89.25
88.25
Berikut ini yang tidak termasuk alat ukur standard
Ball Gauge
Block Gauge
Height Master
Height Gauge
Berikut ini bukan merupakan Alat ukur batas
External diameter Gaunging
Snap Gauge
Plain Plug Gauge
snei
