WorksheetsGear Cutting Quiz
Total questions: 14
Worksheet time: 8mins
Elemen mesin berbentuk silinder atau roller bergigi yang menyatu dengan elemen silinder bergigi lainnya untuk mentransmisikan daya dari satu poros ke poros lainnya disebut dengan,
Crank Shaft
Gear
Pulley
Saw Blade
Berikut adalah bukan dari jenis-jenis dari Gear, kecuali
Worm Gear, Spur Gear, Bevel Gear, Helical Gear, Rack Gear
Worm Gear, Spur Gear, Bevel Gear, Yamaha Gear 125, Rack Gear
Worm Gear, Samsung Gear, Bevel Gear, Helical Gear, Rack Gear
Worm Gear, Spur Gear, Bevel Gear, Helical Gear, Guitar Gear
Module adalah
Jumlah gigi di bagi dengan pitch diameter
Pitch diameter di bagi dengan jumlah gigi
Pitch diameter di kali dengan jumlah gigi
Jumlah gigi di kali dengan pitch diameter
Diametral pitch adalah
Jumlah gigi di bagi dengan pitch diameter
Pitch diameter di bagi dengan jumlah gigi
Pitch diameter di kali dengan jumlah gigi
Jumlah gigi di kali dengan pitch diameter
Ada part gear dengan data Pitch Diameter = 120.7 dan Jumlah Gigi = 71 , maka berapakah Module dari gear tersebut,
7.1
17
1.7
71
Ada part gear dengan Module 2 dan jumlah giginya = 12 berapakah Pitch Diameter dari gear tersebut,
42
2.4
24
4.2
Untuk membuat Spline pada benda kerja di gambar tersebut di atas, proses mana yang paling effective di gunakan,
Broaching
Hobbing
Shaping
Turning
Jenis Roda gigi atau Gear apakah gambar tersebut di atas
Spur Gear
Helical Gear
Bevel Gear
Worm Gear
Symbol dari “Profile angular error” adalah
Ffα
fHβ
Fr
fHα
Defenisi Symbol “ Fβ “ adalah
Total lead error
Lead form error
Total Profile error
Lead angular error
Jenis Roda Gigi apakah pada gambar berikut
Straight Bevel Gear
Helical Gear
Umbrella Gear
Worm Gear

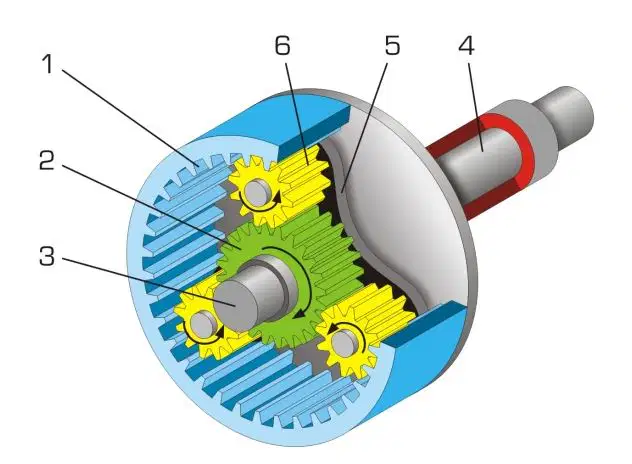

Pada nomor berapakah letak "Planet Gear"
1
2
5
6
Symbol apakah Cβ pada gambar berikut
Helix/Lead Angle Deviation
Helix/Lead Crowning
Profile Angle Deviation
Profile Crowning
Symbol apakah yang menunjukan jarak puncak crowning (A)
fCβ
ffα
fCα
ffβ
