WorksheetsELECTRICIDAD_2ºESO
Total questions: 35
Worksheet time: 21mins
La parte de la materia encargada de la electricidad son los...
Neutrones
Protones
Electrones
Componentes del núcleo
Los circuitos eléctricos están formados por cinco tipos de elementos que son:
Pila, interruptor, motor, lámpara y cable
Pila, conmutador, motor, lámpara y cable
Generador, elemento de control, elemento de protección, receptor y conductor
Generado, elemento de protección, interruptor, receptor y conductor
En los receptores la energía se ...
Crea
Destruye
Transforma
Disipa
El dibujo simplificado que se emplea para dibujar los circuitos se llama...
Esquema eléctrico
Desarrollo eléctrico
Boceto eléctrico
Croquis eléctrico
Todos estos dibujos son...
Bocetos
Croquis
Señales
Símbolos
Este circuito podría corresponder a ...
Una linterna
Una tostadora
Un ventilador a pilas
El juego del pulso
Qué elemento de control escogerías para hacer la instalación de un timbre...
Los dos valdrían
El pulsador de la izquierda
El pulsador de la derecha
El interruptor de la derecha
Las dos lámparas del circuito están conectadas en ...
Paralelo
Conexión mixta
Serie
Línea
Las dos lámparas están conectadas en...
Paralelo
Enfrentadas
Conexión mixta
Serie
Si se rompe la lámpara 1 siguen funcionando la 2 y 3
Si se rompe la lámpara 1 dejan de funcionar la 2 y 3
Si se rompe la lámpara 2 deja de funcionar la 1
Si se rompe la lámpara 3 deja de funcionar la 1
La ley de Ohm dice
V = IxR
R = VxI
I = VxR
Indica el voltaje en un mando a distancia si utiliza 3 pilas de 1,5 V y están conectadas en serie
4,5V
3V
1,5V
0V
La intensidad de corriente se mide en
Amperios
Voltios
Ohmios
Watios
30 mA es lo mismo que
0'003A
0'3 A
30000 A
0'03A
La cantidad de electrones que circula por un punto determinado de un circuito cada segundo es
la intensidad de corriente
la tensión
la resistencia
la potencia
Fuerza con que se mueven los electrones entre dos puntos de un circuito.
Tensión
Intensidad
Resistencia
Potencia
Oposición que ofrecen los elementos del circuito al paso de corriente
Resistencia
Tensión
Intensidad
Potencia
Selecciona los materiales aislantes:
(varias respuestas)
vidrio
plástico
madera
plata
Selecciona los materiales conductores:
(varias respuestas)
plata
cobre
madera
vidrio
Selecciona la frase que sea cierta
Si aumenta el voltaje en una bombilla entonces aumenta la intensidad
Si aumenta el voltaje en una bombilla entonces disminuye la intensidad
Si aumenta el voltaje en una bombilla la intensidad no varía
Si aumenta el voltaje en una bombilla, la bombilla explota
Señala el elemento de maniobra de un circuito eléctrico
Bombilla
Cable de cobre
Conmutador
LED
Las conexiones donde los elementos se colocan de forma que todos los elementos están conectado tanto en su polo positivo como negativo al generador se llama:
Serie
Paralelo
Las dos son correctas
Ninguna es correcta
Las conexiones que reparten el voltaje y si se funde una bombilla no encienden las demás, se llaman:
Paralelo
Serie
Las dos son correctas
Las dos son incorrectas
Los efectos de la corriente eléctrica son:
Calórico, luminoso, magnético y contaminante
Calórico, luminoso, magnético y explosivo
Calórico, luminoso, magnético y químico
Calórico, luminoso, magnético y físico
Proporciona la energía para que se movilicen las cargas eléctricas en un circuito.
Transporta la corriente eléctrica.
Un material que no permite el flujo de electrones
El camuflaje
El conductor
El aislante
El cable
Un material que permite el flujo fácil de electrones
Un aislante
Un conductor
Una central
Un interruptor
En el circuito de la figura, ¿qué bombillas lucirán si se funde la 2?
Todas las demás
3 y 4
Ninguna
El símbolo que representa un interruptor es
¿Qué es la electricidad?
Una forma de energía
Una manifestación de la luz
Un elemento de la tabla periódica
Un invento del hombre
¿Cuáles de los siguientes símbolos reconoces como elemento de un circuito? (varias respuestas)
¿Cómo se llama el instrumento para medir el intensidad?
Amperímetro
Voltímetro
Omhímetro
Instensímetro

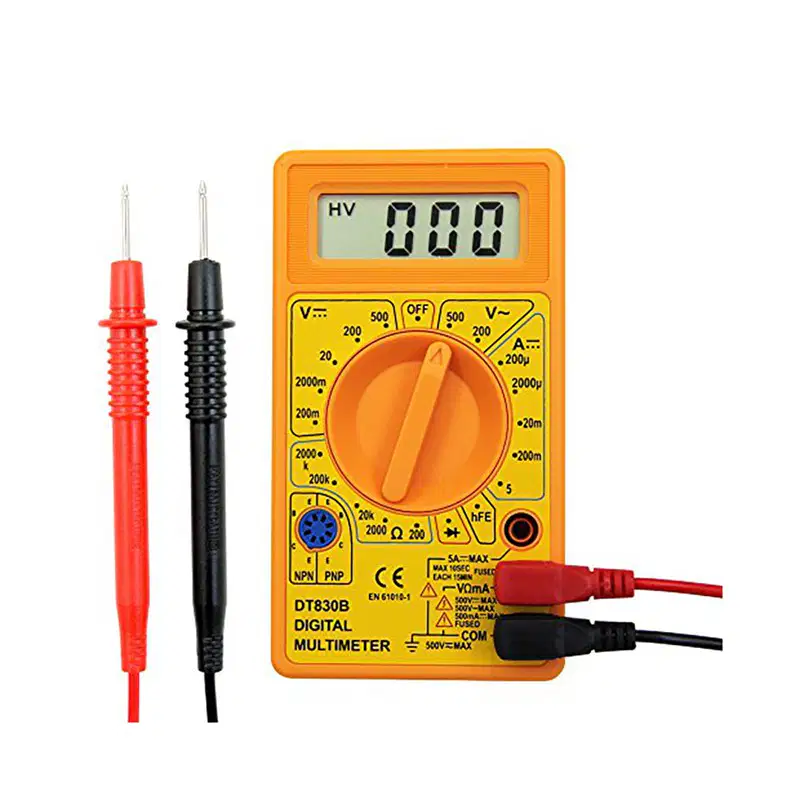

¿Cómo se llama el aparato de la imagen?
(a)

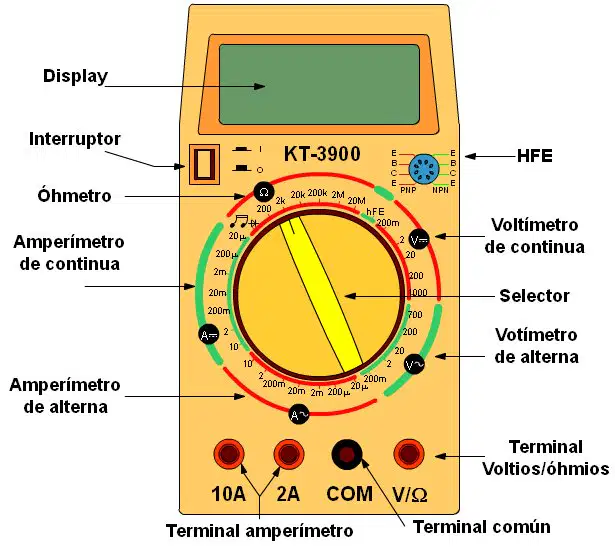

El aparato de la imagen sirve para medir:
Intensidad y resistencia
Intensidad y tensión
Todas las opciones son falsas
Resistencia, tensión e intensidad
Tensión y resistencia
