Processos de usinagem CNC

Total questions: 94

Worksheet time: 50mins

Name
Class
Date
1.

O que é uma máquina CNC para usinagem?

a)

Um equipamento eletromecânico que recebe informações em linguagem de máquina via computador próprio.

b)

Um dispositivo manual usado para cortar materiais.

c)

Um tipo de software para design gráfico.

d)

Um sistema de armazenamento de dados.

2.

Qual é a função da unidade de entrada de dados em uma máquina CNC?

a)

Receber os dados dos programas e apresentá-los ao computador.

b)

Cortar materiais com precisão.

c)

Armazenar produtos acabados.

d)

Controlar a temperatura da máquina.

3.

Como as máquinas CNC mais antigas recebiam os programas?

a)

A partir de cartões ou fitas perfuradas.

b)

Via conexão Wi-Fi.

c)

Através de um aplicativo móvel.

d)

Por meio de comandos de voz.

4.

Qual é a vantagem da conexão em rede Ethernet nas máquinas CNC atuais?

a)

Permite uma comunicação mais flexível e a exportação de informações do processo.

b)

Aumenta a velocidade de corte.

c)

Reduz o consumo de energia.

d)

Melhora a qualidade do produto final.

5.

Quais são os componentes que formam a estrutura física de uma máquina CNC?

a)

Base, mesa, eixos, fusos, gabinete

b)

Servo-motores, PLC, micro switches

c)

Controladores, dispositivos, componentes

d)

Atuadores, sistemas hidráulicos, pneumáticos

6.

Qual é o principal benefício da automação em máquinas CNC?

a)

Aumento da intervenção humana

b)

Redução da produção de peças

c)

Redução ou eliminação da intervenção humana

d)

Aumento da fadiga física e mental do operador

7.

Quais são alguns dos benefícios para o usuário CNC mencionados no texto?

a)

Aumento da fadiga física e mental do operador

b)

Menos enganos causados por erro humano

c)

Usinagem inconsistente

d)

Tempo imprevisível de fabricação para cada produto

8.

O que permite ao operador de uma máquina CNC ter tempo livre para desempenhar outras tarefas?

a)

Acompanhamento constante durante o ciclo de usinagem

b)

Redução da automação

c)

Máquinas CNC rodarem sem acompanhamento humano

d)

Aumento da intervenção humana

9.

Qual é o segundo benefício da tecnologia CNC mencionado no texto?

a)

Flexibilidade

b)

Precisão e Repetitividade

c)

Controle de movimento

d)

Redução de custos

10.

O que significa a flexibilidade das máquinas CNC?

a)

Capacidade de cortar apenas um tipo de produto

b)

Facilidade de carregar um programa diferente na memória do computador

c)

Necessidade de montagem externa

d)

Redução do tempo de produção

11.

Qual é um dos benefícios da troca rápida de "setup" nas máquinas CNC?

a)

Aumento do tempo de produção

b)

Dificuldade de montar e produzir um produto específico

c)

Minimização do tempo de setup

d)

Necessidade de pallets para montagem externa

12.

O que é necessário para o posicionamento preciso em uma máquina convencional sem CNC?

4 lines
13.

Qual é a função mais básica de qualquer máquina CNC?

a)

Controle de temperatura

b)

Controle de movimento automático dos eixos

c)

Controle de velocidade

d)

Controle de pressão

14.

Quantas direções de movimento podem ter os equipamentos CNC?

a)

Uma direção

b)

Duas ou mais direções

c)

Três direções

d)

Quatro direções

15.

Quais são os dois tipos de eixos mais comuns em máquinas CNC?

a)

Eixos lineares e eixos curvos

b)

Eixos rotativos e eixos curvos

c)

Eixos lineares e eixos rotativos

d)

Eixos rotativos e eixos diagonais

16.

Como são dirigidos os eixos lineares?

a)

Ao longo de um caminho circular

b)

Ao longo de um caminho angular

c)

Ao longo de um caminho retílineo

d)

Ao longo de um caminho diagonal

17.

Como são dirigidos os eixos rotativos?

a)

Ao longo de um caminho retílineo

b)

Ao longo de um caminho circular ou angular

c)

Ao longo de um caminho diagonal

d)

Ao longo de um caminho curvo

18.

Quantos eixos possui uma máquina CNC de cinco eixos?

a)

Três lineares e dois rotativos

b)

Quatro lineares e um rotativo

c)

Cinco lineares

d)

Dois lineares e três rotativos

19.

Qual é a principal função de um PLC em uma máquina CNC?

a)

Controlar a velocidade dos servo-motores

b)

Monitorar e controlar atitudes importantes e repetitivas

c)

Programar a taxa de avanço

d)

Enviar sinais de feedback

20.

O que ajuda a enviar e receber informações dos vários mecanismos comandados pela máquina CNC?

a)

Servo-motores

b)

Dispositivos de resposta

c)

Controladores lógicos

d)

Manivelas manuais

21.

Quais são os tipos de movimento programáveis em máquinas ferramentas CNC?

a)

Linear e circular

b)

Rápido, linear e circular

c)

Rápido e circular

d)

Linear e rápido

22.

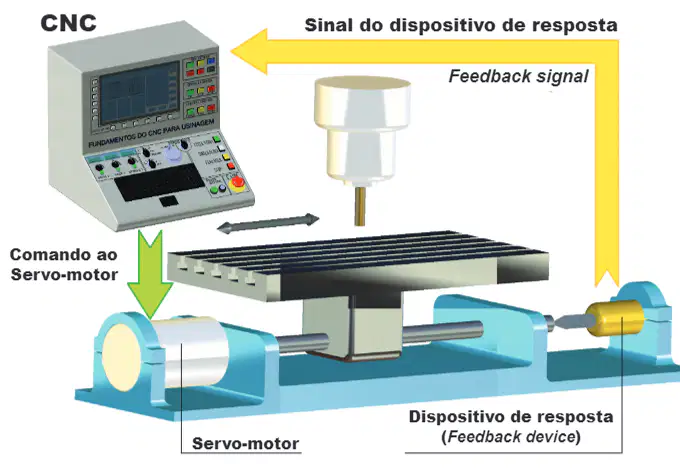

O que a figura abaixo mostra?

a)

Controle de movimento de uma máquina convencional

b)

Esquematização de um movimento de eixo linear em uma máquina CNC

c)

Programação de um PLC

d)

Tipos de movimentos programáveis

23.

Qual é a função do servo-motor em um comando CNC?

a)

Controlar a temperatura da máquina

b)

Girar um número preciso de vezes em um tempo determinado

c)

Lubrificar as peças da máquina

d)

Monitorar a qualidade do produto

24.

O que acontece quando o fuso gira os sulcos com esferas de aço?

a)

A mesa se aquece

b)

A mesa se move em uma direção específica

c)

A máquina para de funcionar

d)

O fuso se desgasta rapidamente

25.

Qual é a principal diferença entre um eixo linear em uma máquina convencional e em uma máquina CNC?

a)

O eixo linear em uma máquina CNC é extremamente preciso

b)

O eixo linear em uma máquina convencional é mais rápido

c)

O eixo linear em uma máquina CNC é mais barato

d)

O eixo linear em uma máquina convencional é mais preciso

26.

O que permite o controle confirmar o número de rotações do fuso?

a)

O suporte da mesa

b)

O servo-motor

c)

O mecanismo de avaliação constante

d)

O barramento de apoio

27.

Quais são os elementos mencionados que não são os únicos modos de obter movimentos das mesas ou cabeçotes dos CNC?

a)

Servo-motores e fusos

b)

Fusos sulcados com esferas de aço e barramentos

c)

Guias lineares e fusos

d)

Barramentos e guias lineares

28.

Por que seria inconcebível para o operador CNC gerar movimento de eixo controlando o servo-motor de cada eixo manualmente?

a)

Porque seria muito caro.

b)

Porque seria muito demorado e complexo.

c)

Porque não há tecnologia disponível.

d)

Porque não é permitido pelas normas de segurança.

29.

Quais são os dois sistemas de coordenadas mais populares usados na maioria das máquinas CNC?

a)

Sistema de coordenada cartesiano e sistema de coordenada polar.

b)

Sistema de coordenada cilíndrico e sistema de coordenada retangular.

c)

Sistema de coordenada polar.

d)

Sistema de coordenada esférico.

30.

Qual sistema de coordenada é mais comum e será usado como base para a maioria das discussões no livro?

a)

Sistema de coordenada polar.

b)

Sistema de coordenada esférico.

c)

Sistema de coordenada retangular.

d)

Sistema de coordenada cilíndrico.

31.

Qual é uma aplicação muito comum para o sistema de coordenada retangular ou cartesiano?

a)

Leitura de gráficos.

b)

Desenho de mapas.

c)

Programação de software.

d)

Construção de edifícios.

32.

Por que a necessidade de utilizar gráficos é considerada trivial para trabalhadores de nível técnico ou superior?

a)

Porque é uma habilidade avançada.

b)

Porque é semelhante ao conhecimento exigido para entender a geração de movimento de um eixo em uma máquina CNC.

c)

Porque é uma habilidade rara.

d)

Porque não é necessário para o trabalho diário.

33.

Qual é a função da linha básica horizontal no gráfico de vendas anual?

a)

Representar o montante de vendas

b)

Representar o tempo

c)

Representar a quantidade de produtos vendidos

d)

Representar a localização da loja

34.

Qual é o intervalo de valores representado pela linha básica vertical no gráfico de vendas?

a)

De zero a cem mil reais

b)

De zero a cinquenta mil reais

c)

De zero a vinte mil reais

d)

De zero a dez mil reais

35.

O que o programador de CNC plota nos gráficos para representar o movimento de eixo?

a)

Pontos teóricos

b)

Pontos de início

c)

Pontos de final físico

d)

Pontos de meio

36.

Qual é o menor incremento no modo de polegadas para o sistema de coordenadas de uma máquina CNC?

a)

0.0001 polegadas

b)

0.001 polegadas

c)

0.01 polegadas

d)

0.1 polegadas

37.

Em que mês a linha básica horizontal do gráfico de vendas anual começa?

a)

Janeiro

b)

Fevereiro

c)

Março

d)

Dezembro

38.

Como é chamado o ponto onde as linhas básicas verticais e horizontais se encontram em um gráfico?

a)

Ponto de interseção

b)

Ponto de origem

c)

Ponto de cruzamento

d)

Ponto de referência

39.

Para propósitos de CNC, como é comumente chamado o ponto de origem pelo programa?

a)

Ponto inicial

b)

Ponto de interseção

c)

Ponto zero

d)

Ponto de referência

40.

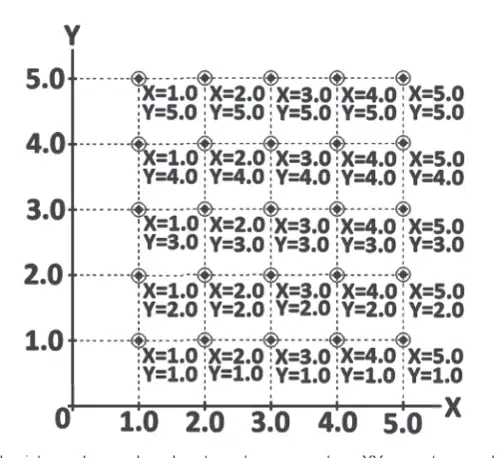

Quais são os dois eixos mostrados na figura?

a)

X e Z

b)

Y e Z

c)

X e Y

d)

Z e W

41.

Qual é a posição mais baixa no canto à esquerda da peça em um programa CNC?

a)

Ponto de interseção

b)

Ponto de cruzamento

c)

Ponto zero

d)

Ponto de referência

42.

Se o programador deseja enviar a ferramenta a uma posição dez milímetros à direita do ponto zero do programa, qual comando deve ser utilizado?

a)

X10.000

b)

Y10.000

c)

X-10.000

d)

Y-10.000

43.

Qual é a área chamada de primeiro quadrante em um programa CNC?

a)

Acima e à direita do ponto zero do programa

b)

Abaixo e à esquerda do ponto zero do programa

c)

Acima e à esquerda do ponto zero do programa

d)

Abaixo e à direita do ponto zero do programa

44.

O que deve ser incluído em um programa CNC se um ponto for definido em um quadrante diferente do primeiro quadrante?

a)

Um sinal de menos em pelo menos um dos eixos

b)

Um sinal de mais em ambos os eixos

c)

Um sinal de menos em ambos os eixos

d)

Um sinal de mais em pelo menos um dos eixos

45.

Qual modo de programar é considerado mais lógico e simples para o programador?

a)

Modo absoluto

b)

Modo incremental

c)

Modo manual

d)

Modo automático

46.

Qual é o código G para o Modo Absoluto?

a)

G90

b)

G91

c)

G92

d)

G93

47.

No Modo Incremental, a partir de qual posição os movimentos são especificados?

a)

A partir do ponto zero do programa

b)

A partir da posição atual da ferramenta

c)

A partir da posição inicial do programa

d)

A partir da posição final do programa

48.

Qual é a principal vantagem de usar o Modo Absoluto em comandos de movimento?

a)

É mais fácil especificar as posições

b)

É mais difícil de usar

c)

É mais incômodo

d)

É mais raro de ser usado

49.

O que o programador deve se perguntar ao usar o Modo Absoluto?

a)

A que posição a ferramenta deveria ser movida?

b)

Quão distante eu deveria mover a ferramenta?

c)

Qual é a velocidade da ferramenta?

d)

Qual é a direção da ferramenta?

50.

Qual é a principal desvantagem do Modo Incremental mencionada no texto?

a)

É mais incômodo e difícil

b)

É mais fácil de usar

c)

É mais preciso

d)

É mais rápido

51.

Qual é a principal vantagem de usar o modo absoluto em comandos de movimento?

a)

É mais fácil determinar a posição atual da ferramenta.

b)

Reduz os erros durante os comandos de movimento.

c)

Permite programar diretamente na máquina.

d)

Facilita a identificação do ponto zero do programa.

52.

No modo incremental, qual é um dos desafios mencionados no texto?

a)

Identificar o ponto zero do programa.

b)

Determinar a posição referencial e atual da ferramenta.

c)

Programar diretamente na máquina.

d)

Reduzir os erros durante os comandos de movimento.

53.

Qual código é comumente usado para passar a posição do ponto zero do programa ao controle?

a)

G50

b)

G92

c)

G28

d)

G01

54.

O que os fabricantes de controle de centros de usinagem normalmente chamam de compensações do zero de instalação?

a)

Offsets

b)

G92

c)

MDI

d)

G50

55.

Qual é a principal preocupação ao determinar o ponto de cada comando de movimento em um sistema CNC?

a)

A) A velocidade do movimento

b)

B) A interpolação linear

c)

C) A compreensão do sistema de coordenada retangular ou cartesiano

d)

D) A taxa de avanço

56.

O que deve ser considerado pelo programador além do tipo de movimento?

a)

A) A interpolação circular

b)

B) A taxa de avanço

c)

C) O sistema de coordenada

d)

D) O formato de endereço de palavra

57.

Qual norma a maioria dos códigos CNC atuais segue?

a)

A) ISO 9001

b)

B) ISO 14001

c)

C) ISO 1056

d)

D) ISO 1056*

58.

O que o endereço de letra (X, Y, Z etc.) indica em um comando CNC?

a)

A) O valor numérico da palavra

b)

B) O tipo de controle da palavra

c)

C) O formato de código

d)

D) A sequência lógica

59.

Como são formadas as sentenças em um comando CNC no idioma português?

a)

A) Com valores numéricos

b)

B) Com palavras em inglês

c)

C) Com palavras em português

d)

D) Com códigos ISO

60.

O que um programador CNC deve ser capaz de visualizar durante a execução do programa?

a)

O caminho do aeroporto até a empresa

b)

As operações de usinagem

c)

As instruções de viagem

d)

O destino final

61.

Por que é importante para um programador CNC visualizar os movimentos da máquina antes do programa ser desenvolvido?

a)

Para economizar tempo

b)

Para evitar erros de execução

c)

Para melhorar a eficiência

d)

Para reduzir custos

62.

O que acontece se houver erros no conjunto de instruções de um programa CNC?

a)

A máquina funcionará mais rápido

b)

A máquina não se comportará corretamente

c)

A máquina economizará energia

d)

A máquina produzirá mais peças

63.

Qual é o principal propósito de acentuar a estrutura de um programa CNC?

a)

Aumentar a velocidade de execução

b)

Reduzir o consumo de energia

c)

Deixar claro o que está acontecendo em cada comando

d)

Melhorar a qualidade das peças

64.

Qual é a função do bloco de comando N05 G54 G90 G71 S400 M03?

a)

Seleciona as coordenadas, sistema absoluto e o fuso deve girar no sentido horário a 400 RPM, no sistema métrico G71.

b)

Rápido para o local de XY do primeiro furo.

c)

Inicia a compensação de comprimento de ferramenta.

d)

Avance para executar o primeiro furo até Z=-5mm, na velocidade de 100 mm por minutos.

65.

O que o bloco de comando N10 G00 X100. Y100 faz?

a)

Rápido para o local de XY do primeiro furo.

b)

Inicia a compensação de comprimento de ferramenta.

c)

Avance para executar o primeiro furo até Z=-5mm.

d)

Rápido para fora do furo a Z=10mm.

66.

Qual é a descrição do bloco de comando N20 G01 Z-5.0 F100?

a)

Avance para executar o primeiro furo até Z=-5mm, na velocidade de 100 mm por minutos.

b)

Rápido para fora do furo a Z=10mm.

c)

Rápido para o segundo furo.

d)

Retorno posição de referência em Z.

67.

O que o bloco de comando N45 G91 G28 Z0 faz?

a)

Retorno posição de referência em Z.

b)

Rápido para fora do segundo furo.

c)

Inicia a compensação de comprimento de ferramenta.

d)

Seleciona as coordenadas, sistema absoluto.

68.

Qual é a função do bloco de comando N15 G43 H01 Z10. M08?

a)

Inicia a compensação de comprimento de ferramenta; rápido em Z para posição acima da superfície para furar; liga o refrigerante.

b)

Rápido para fora do furo a Z=10mm.

c)

Avance para executar o primeiro furo até Z=-5mm.

d)

Rápido para o local de XY do primeiro furo.

69.

Qual é a linguagem CNC mais utilizada no mundo atualmente?

a)

Código M

b)

Código G

c)

Código H

d)

Código T

70.

O que um bloco de programa CNC é composto?

a)

Uma sequência de números

b)

Uma sequência de palavras CNC

c)

Uma sequência de símbolos

d)

Uma sequência de letras

71.

Qual é o primeiro passo que o computador CNC realiza ao ler um bloco de programa?

a)

Interpreta as palavras do bloco

b)

Decodifica as palavras interpretadas

c)

Lê as palavras do bloco

d)

Envia o comando aos mecanismos executores

72.

Qual é a função das palavras iniciadas com a letra G na programação CNC?

a)

Definir a velocidade da máquina

b)

Definir a direção do corte

c)

Definir funções gerais ou preparatórias

d)

Definir a temperatura de operação

73.

Qual é o intervalo de funções G padronizado pela norma ISO?

a)

De 0 a 50

b)

De 0 a 99

c)

De 1 a 100

d)

De 1 a 50

74.

O que a letra M representa na norma ISO em relação às funções de CNC?

a)

Funções de movimentação

b)

Funções de posicionamento

c)

Funções miscelâneas

d)

Funções de segurança

75.

Qual é a função do código M04 em um programa CNC?

a)

Desligar o fuso

b)

Ligar o fuso no sentido horário

c)

Ligar o fuso no sentido anti-horário

d)

Parar o fuso

76.

O que a letra N identifica em um programa CNC segundo a norma ISO?

a)

Um bloco de comando

b)

Uma função miscelânea

c)

Uma palavra de posicionamento

d)

Uma palavra de segurança

77.

Qual é a sequência usual das palavras N em um programa CNC?

a)

N100; N200; N300...

b)

N001; N002; N003...

c)

N10; N20; N30...

d)

N1; N2; N3...

78.

Qual é a letra que inicia tradicionalmente o primeiro bloco de um programa CNC?

a)

M

b)

N

c)

G

d)

O

79.

O que o código F450 identifica em um programa CNC?

a)

Compensação de altura de ferramenta

b)

Compensação de diâmetro de ferramenta

c)

Avanço de 450mm por minuto

d)

Posição de ferramenta

80.

Qual é a função da palavra "O" em programas CNC?

a)

Número de Sucessão (Identificação de linha)

b)

Função Preparatória

c)

Número de Programa (Identificação do programa)

d)

Eixo X

81.

O que a palavra "G" representa em programas CNC?

a)

Eixo Y

b)

Função Preparatória

c)

Taxa de Avanço

d)

Rotação do Fuso

82.

Qual é a função da palavra "M" em programas CNC?

a)

Compensação de comprimento da ferramenta

b)

Função miscelânea

c)

Eixo Z

d)

Raio

83.

O que a palavra "X" representa em programas CNC?

a)

Eixo X

b)

Eixo Y

c)

Eixo Z

d)

Raio

84.

Qual é a função da palavra "F" em programas CNC?

a)

Compensação de raio da ferramenta

b)

Taxa de Avanço

c)

Rotação do Fuso

d)

Ferramenta

85.

Qual é a função das letras G e M no código ISO?

a)

Designar funções preparatórias e miscélaneas

b)

Designar ferramentas e fusos

c)

Designar taxas de alimentação

d)

Designar modos de atuação da máquina

86.

Quantas palavras diferentes são usadas em programação CNC, aproximadamente?

a)

20 a 30

b)

30 a 40

c)

40 a 50

d)

50 a 60

87.

Qual é a função das letras T, S e F em programação CNC?

a)

Ferramenta, fuso e taxa de alimentação

b)

Eixo X, eixo Y e raio

c)

Funções preparatórias e miscélaneas

d)

Números de blocos e funções

88.

O que é necessário para especificar uma posição ao longo do eixo X em programação CNC?

a)

Usar um ponto decimal

b)

Usar uma letra G

c)

Usar uma letra M

d)

Usar uma letra T

89.

Quais letras são usadas para especificar números inteiros em programação CNC?

a)

T, N, G, M

b)

X, Y, R

c)

T, S, F

d)

G, M, X

90.

O que significa a palavra "G54" em um bloco de comando CNC?

a)

Indica a rotação da ferramenta (RPM)

b)

Solicita que uma origem seja iniciada

c)

Diz que o modo é absoluto

d)

Diz que o sentido da rotação é horário

91.

Qual é a função da palavra "G71" em um bloco de comando CNC?

a)

Indica a rotação da ferramenta (RPM)

b)

Solicita que uma origem seja iniciada

c)

Diz que as medidas serão mm (sistema métrico)

d)

Diz que o sentido da rotação é horário

92.

O que a palavra "M03" indica em um bloco de comando CNC?

a)

Indica a rotação da ferramenta (RPM)

b)

Solicita que uma origem seja iniciada

c)

Diz que o modo é absoluto

d)

Diz que o sentido da rotação é horário

93.

Qual é a função da palavra "S400" em um bloco de comando CNC?

a)

Indica a rotação da ferramenta (RPM)

b)

Solicita que uma origem seja iniciada

c)

Diz que o modo é absoluto

d)

Diz que o sentido da rotação é horário

94.

O que a palavra "G90" significa em um bloco de comando CNC?

a)

Indica a rotação da ferramenta (RPM)

b)

Solicita que uma origem seja iniciada

c)

Diz que o modo é absoluto

d)

Diz que o sentido da rotação é horário

Similar Resources on Wayground

Guess the NFL Players College

96 questions

Guess the NFL Players College

quiz

Worksheet

•

KG - Professional Dev...

Ahmed Family Quiz-1

90 questions

Ahmed Family Quiz-1

quiz

Worksheet

•

KG - Professional Dev...
