Synchronní a krokové motory

Total questions: 16

Worksheet time: 1hrs 20mins

Name
Class
Date
1.

Označte všechny výhody krokových motorů?

a)

Při mikrokrokování dosahují motory obrovského momentu

b)

Nekumulativní chyba polohování

c)

Precizní řízení bez nutnosti polohové zpětné vazby

d)

Velký statický moment

e)

Krokový motor může být přetížen a zastaven bez poškození

2.

Označte všechny pravdivé informace týkající se motorů s pasivním/aktivním rotorem

a)

Pasivní rotor udržuje minimální magnetický odpor (reluktanci)

b)

Aktivní rotor má větší moment než motor s pasivním rotorem

c)

Pasivní rotor má permanentní magnety

d)

Aktivní rotor má permanentní magnety

3.

Jaký je výsledný krok motoru se 8 póly na statoru a 6 póly na rotoru?

a)

45°

b)

15°

c)

30°

d)

60°

4.

Co je nevýhodou jednofázového řízení s plným krokem?

a)

Nestabilita kroku

b)

Vyšší spotřeba proudu

c)

Nízká rychlost otáčení

d)

Menší moment než u dvoufázového řízení

5.

Jaký je účel mikrokrokování u krokových motorů?

a)

Zvýšení momentu

b)

Zvýšení rychlosti otáčení

c)

Snížení ceny motoru

d)

Zjemnění základního kroku

6.

Jaký je rozdíl mezi unipolárním a bipolárním krokovým motorem?

a)

Unipolárním motorem může téct proud cívkou pouze jedním směrem, u bipolárního oběma směry

b)

Unipolární motor má vyšší rychlost otáčení než bipolární

c)

Bipolární motor má nižší moment než unipolární

d)

Unipolární motor je vhodnější pro aplikace s vysokým zatížením

7.

Co je skluz u synchronních motorů?

a)

Poměrný rozdíl otáček statoru a rotoru

b)

Poměrný rozdíl frekvencí napájecího napětí

c)

Poměrný rozdíl mezi výkonem motoru a zátěží

d)

Poměrný rozdíl mezi teplotou rotoru a statoru

8.

Jaký je rozdíl mezi synchronním a asynchronním motorem?

a)

Synchronní motor má skluz, asynchronní motor nemá skluz

b)

Synchronní motor pracuje na synchronních otáčkách, asynchronní motor má skluz

c)

Asynchronní motor pracuje na synchronních otáčkách, synchronní motor má skluz

d)

Synchronní motor má proměnlivé otáčky, asynchronní motor má stále stejné otáčky

9.

Co je hlavní výhodou synchronního motoru?

a)

Stále stejné otáčky bez ohledu na zatížení

b)

Nízké nároky na údržbu

c)

Nízká cena

d)

Jednoduchý rozběh

10.

Který způsob spouštění NENÍ vhodný pro synchronní motory?

a)

Asynchronní rozběh

b)

Přímé připojení na síť

c)

Spouštění přes reaktor

d)

Spouštění bez zátěže

11.

Který z následujících parametrů krokového motoru je klíčový pro určení jeho přesnosti?

a)

Točivý moment

b)

Počet kroků na otáčku

c)

Napětí napájení

d)

Proud vinutím

12.

Jaký je účel použití rozlišení mikrokroku v krokových motorech?

a)

Zvýšení točivého momentu při nízkých otáčkách

b)

Zvýšení maximální rychlosti otáčení

c)

Snížení hlučnosti a zlepšení hladkosti chodu

d)

Snížení spotřeby elektrické energie

13.

Jaký typ řízení krokového motoru zachycuje obrázek?

a)

Unipolární s polovičním krokem

b)

Unipolární dvoufázové s plným krokem

c)

Bipolární dvoufázové s plným krokem

d)

Bipolární jednofázové s plným krokem

e)

Unipolární jednofázové s plným krokem

14.

Jaký typ řízení krokového motoru zachycuje obrázek?

a)

bipolární jednofázové s plným krokem

b)

unipolární jednofázové s plným krokem

c)

unipolární dvoufázové s plným krokem

15.

Které tranzistory musíte sepnout, aby protékal proud směrem zprava doleva? (z pohledu obrázku)

a)

1 a 3

b)

1 a 4

c)

2 a 3

d)

2 a 4

e)

3 a 4

16.

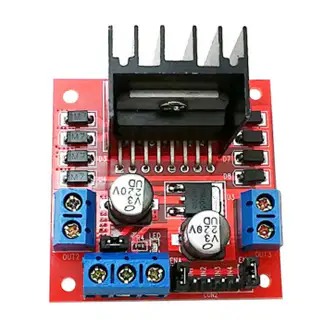

Který obvod obsahuje tento dvojitý H-můstek?

a)

NE555

b)

L298N

c)

LM317T

d)

NEMA17

e)

L296
