WorksheetsUji Postest - DKTEI - Gambar Teknik Elektronika
Total questions: 25
Worksheet time: 25mins
Gambar teknik memegang peranan penting sebagai alat komunikasi untuk mewujudkan suatu produk mesin, maka gambar teknik tersebut disebut juga sebagai...
Bahasa Teknik
Informasi Teknik
Standarisasi
Fungsi gambar teknik
Berikut ini pernyataan yang tepat untuk menggambarkan arti gambar teknik, kecuali
Bersifat tegas
Terdiri dari garis-garis berstandar
Terdiri dari simbol-simbol berstandar
Terdiri dari tulisan tegak yang berstandar
Pernyataan yang tepat mengenai fungsi gambar adalah
Menerangkan rangkaian yang akan dirakit
Menyuplai komponen yang pernah dibuat
Menyimpan komponen yang pernah diproduksi
Sebagai media penyampai informasi
Untuk mencapai tujuan dari menggambar teknik yang baik, hasilnya harus memenuhi standarisasi ISO, maka hal yang harus dilakukan
Menggunakan alat-alat gambar sesuai standar ISO
Menggunakan alat – alat gambar biasa
Mematuhi aturan standar ISO
Merealisasikan informasi teknik
Apakah keuntungan dari mempelajari gambar teknik
Menjadi nilai tambah diri
Dapat bekerja di perusahaan
Memperkaya keilmuan
Mengerti maksud dari bahasa gambar
Alat apakah yang seharusnya digunakan untuk menghilangkan garis yang salah pada saat menggambar teknik adalah
Rotring
Penghapus
Rapido
Pensil
Gambar diatas adalah salah satu peralatan untuk menggambar, apa kegunaan alat tersebut
Mengukur panjang
Menggambar bentuk geometris seperti lingkaran
Menghapus kesalahan
Mewarnai area
Yang menunjukkan skala gambar diperbesar adalah
1 : 2
1 : 5
20 : 1
1 : 20
Apa perbedaan antara pensil mekanik dan pensil tradisional dalam gambar teknik
Pensil mekanik memiliki sistem pengisian ulang yang memungkinkan ketebalan garis yang konsisten, sementara pensil tradisional memerlukan penajaman untuk ketebalan yang sama
Pensil mekanik memiliki penghapus internal, sementara tradisional tidak
Pensil mekanik digunakan untuk menggambar garis zigzag, sementara pensil tradisional untuk garis lurus saja
Pensil mekanik lebih mahal dari pensil tradisional
Sifat utama dari pensil HB adalah
Keras
Lunak dan hitam
Keras dan agak hitam
Lunak
Apa yang dimaksud sketsa dalam menggambar
Gambar akhir yang telah diwarnai
Garis - garis awal yang belum final
Penggunaan alat digital
Penghapusan gambar
Untuk kode pensil yang paling keras dibawah ini adalah
4H
2B
6H
5H
Apa yang digunakan untuk memindahkan gambar dari satu kertas ke kertas lainnya
Kertas Jiplak
Kertas Milimeter
Spidol
Pensil
Apa yang dimaksud dengan skala dalam gambar teknik?
Ukuran asli objek
Perbandingan ukuran gambar dengan ukuran sebenarnya
Penggunaan warna dalam gambar
Jumlah objek dalam gambar
Skala yang dipergunakan jika gambar yang dibuat lebih kecil dari aslinya adalah
Skala sama
Skala utuh
Skala pengecilan
Skala pembesar
Mengapa penting untuk memahami simbol dan notasi dalam gambar teknik elektronik?
Agar dapat membuat gambar yang menarik
Agar dapat berkomunikasi dengan jelas dan tepat mengenai desain rangkaian
Agar dapat menghemat waktu dalam menggambar
Agar dapat menunjukkan keterampilan artistik
Berikut yang merupakan simbol resistor adalah ?
Susunan Pin Transistror NPN yang benar ditunjukkan pada nomor
1
2
3
4
Simbol apakah yang digunakan untuk menunjukkan battery dalam sebuah rangkaian elektronik
Apa yang dimaksud dengan "Layer" dalam desain PCB
Warna jalur pada PCB
Lapisan berbeda yang membentuk papan PCB
Ukuran komponen
Jenis komponen
Diantara nama berikut manakah yang bisa digunakan untuk mendesain layout PCB, kecuali
Eagle
DipTrace
Adobe Photoshop
Altium Designer
Dalam persiapan membuat sebuah gambar PCB ada beberapa hal yang perlu diperhatikan agar tidak terjadi kegagalan dalam pembuatan rangkaian elektronika, yaitu
Menentukan ukuran untuk jalur hantaran
Memperhatikan jalur hantaran
Menyusun komponen dengan sejajar
Memperhatikan ketebalan jalur
Apa itu "etching" dalam proses mencetak desain PCB
Proses mencetak pola komponen pada permukaan PCB
Proses menghapus material tembaga dari permukaan PCB untuk membentuk jalur dan pola desain
Proses menambahkan lapisan pelindung pada PCB
Proses menghubungkan komponen dengan jalur solder
Apa fungsi utama dari skema PCB?
Mengidentifikasi komponen elektronik
Menyediakan panduan untuk pengkabelan
Menyusun jalur sirkuit dan koneksi komponen
Menghitung nilai resistansi komponen

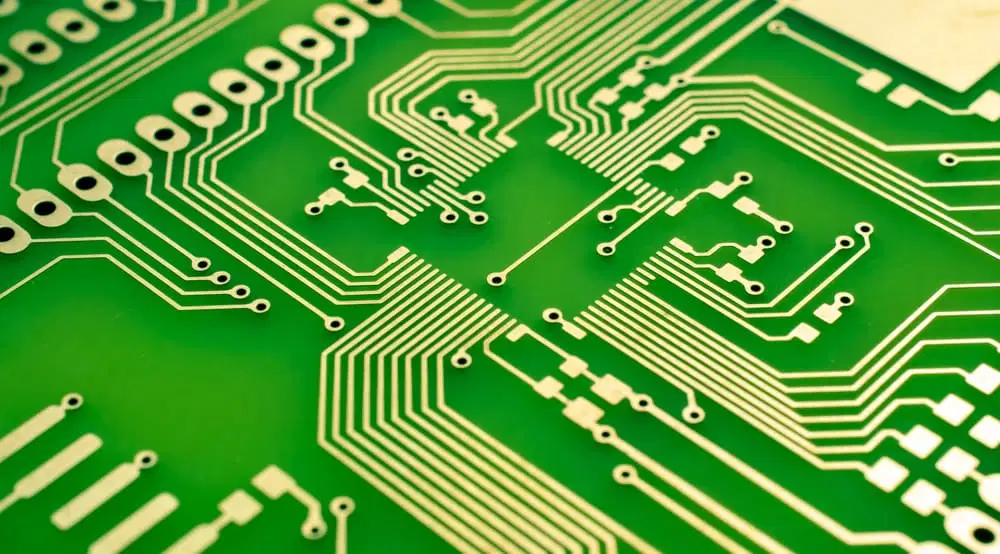

Seperti gambar diatas pada PCB terdapat trace, apa yang dimaksud dengan "trace" dalam konteks PCB?
Jalur koneksi listrik pada PCB
Lapisan pelindung PCB
Titik penyolderan komponen
Bagian dari komponen elektronik
