WorksheetsFluxograma de processo em Automação
Total questions: 47
Worksheet time: 24mins
O que significa o código do documento "CE" em documentos de engenharia?
Certificado
Cronograma
Desenho
Estimativa de Custos
Qual código de documento é usado para "Data-Book" em documentos de engenharia?
DB
DE
ET
EC
Que tipo de documento é representado pelo código "IM"?
Imagem
Isométrico
Laudo
Lista
Qual código de documento corresponde a "Especificação Técnica"?
ET
EC
FD
IS
Qual é a descrição para o código do documento "RL"?
Relatório
Requisição de Material
Relatório Técnico
Relatório de Custos
O que significa o código do documento "MD"?
Memorial Descritivo
Modelo
Manual
Memória de Cálculo
Qual código de documento é usado para "Requisição de Material"?
RM
RL
PT
MD
Que tipo de documento é representado pelo código "DE"?
Desenho
Data-Book
Descritivo
Documento
O que deve conter um "FLUXOGRAMA DE PROCESSO (DE)" de acordo com o documento?
A) Uma representação detalhada de todos os loops de controle com simbologia avançada.
B) Uma representação simplificada dos loops de controle com simbologia de acordo com a ISA 5.1, identificando a variável, função e localização.
C) Uma lista de todos os instrumentos usados no processo.
D) Uma descrição detalhada do fluxo do processo sem qualquer simbologia.
Qual é o propósito da "FOLHA DE DADOS DE PROCESSO (FD)"?
A) Fornecer uma lista detalhada de todos os instrumentos.
B) Mostrar a inter-relação entre causas e efeitos.
C) Conter todas as informações necessárias do processo para a seleção e dimensionamento de instrumentos.
D) Indicar a localização física dos instrumentos.
O que a "MATRIZ DE CAUSA E EFEITO (DE)" precisa mostrar?
A) A representação simplificada dos loops de controle.
B) A inter-relação entre eventos (causas) e ações (efeitos) que devem ocorrer automaticamente e ser controladas pelo sistema.
C) A localização física de todos os instrumentos.
D) Os dados detalhados do processo para a seleção de instrumentos.
O que deve incluir a "LISTA PRELIMINAR DE INSTRUMENTOS (LI)"?
A) Todos os instrumentos da unidade, agrupados por loop e em ordem crescente, indicando o serviço onde são utilizados, sua localização física, o número do fluxograma e o tipo de instrumento.
B) Uma descrição detalhada do fluxo do processo.
C) A inter-relação entre causas e efeitos.
D) Uma representação simplificada dos loops de controle.
O que deve conter o "FLUXOGRAMA PRELIMINAR DE ENGENHARIA (DE)"?
A) Apenas os loops de controle.
B) Os loops de controle, indicações, alarmes e intertravamentos, explicando as funções dos instrumentos, sua identificação, localização, tipo de sinal de controle, tipo de instrumentação de supervisão e válvulas de segurança e alívio.
C) Uma lista de todos os instrumentos utilizados no processo.
D) Uma descrição detalhada dos dados do processo.
O que o "DIAGRAMA LÓGICO (DE)" representa em documentos de engenharia de controle e automação?
A localização física dos componentes do sistema
A inter-relação entre ações e eventos em um sistema automatizado
As especificações técnicas para sistemas especiais
As fichas técnicas para instrumentos especiais
Qual documento deve ser representado através de portas lógicas de acordo com a ISA 5.2?
ARQUITETURA DE SISTEMA (DE)
FOLHA DE DADOS PARA INSTRUMENTOS ESPECIAIS (FD)
DIAGRAMA LÓGICO (DE)
MEMORIAL DESCRITIVO DO SISTEMA DE INSTRUMENTAÇÃO (MD)
Qual é o propósito do documento "ARQUITETURA DE SISTEMA (DE)"?
Mostrar a representação simbólica dos principais equipamentos do sistema e suas interconexões
Fornecer fichas técnicas para instrumentos especiais
Descrever os loops de controle e suas funções
Especificar os detalhes técnicos para sistemas especiais
Qual documento deve estar em conformidade com o padrão ISA 5.1?
DIAGRAMA LÓGICO (DE)
ARQUITETURA DE SISTEMA (DE)
DIAGRAMA DE CONTROLE DE PROCESSO (DE)
MEMORIAL DESCRITIVO DO SISTEMA DE INSTRUMENTAÇÃO (MD)
Qual é o requisito de formato para o documento "DESCRITIVO DE MALHAS DE CONTROLE (MD)"?
Deve estar no formato A3
Deve estar no formato A4
Deve estar no formato A5
Deve estar no formato A2
O que "CRONOGRAMA DE PROJETO" se refere no contexto de documentos de controle e automação de engenharia?
Agenda do Projeto
Lista de Instrumentos
Lista de Materiais
Relatório Técnico
Qual documento é abreviado como "LD" na lista de documentos de controle e automação de engenharia?
Lista de Documentos de Projeto
Lista de Instrumentos
Lista de Materiais
Lista de Cabos
Qual é a abreviação para "Especificação Técnica do Sistema de Supervisão e Controle"?
ET
DE
LI
MC
Qual documento está relacionado ao cálculo de elementos primários de vazão?
Memória de Cálculo de Dimensionamento de Elementos Primários de Vazão
Diagrama de Malha
Lista de Cabos
Requisição de Material
O que significa "FD" no contexto de documentos de controle e automação de engenharia?
Folha de Dados de Instrumentos
Diagrama Funcional
Detalhe de Instalação Elétrica
Planta de Instrumentação Pneumática

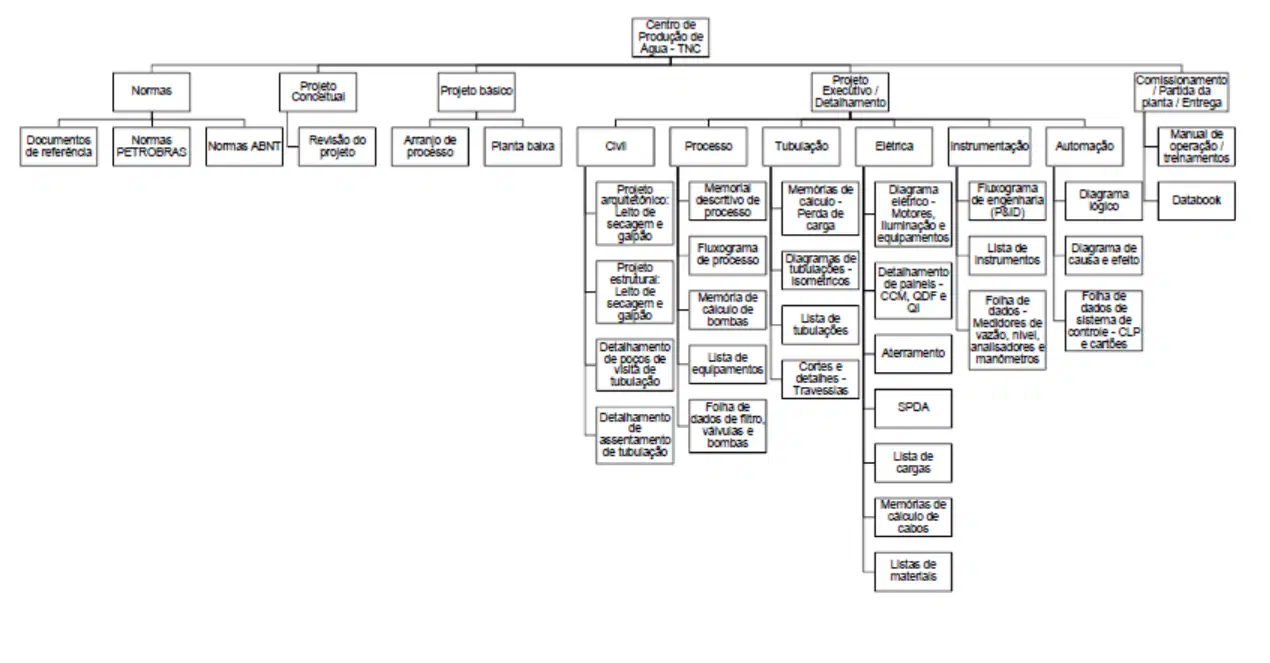

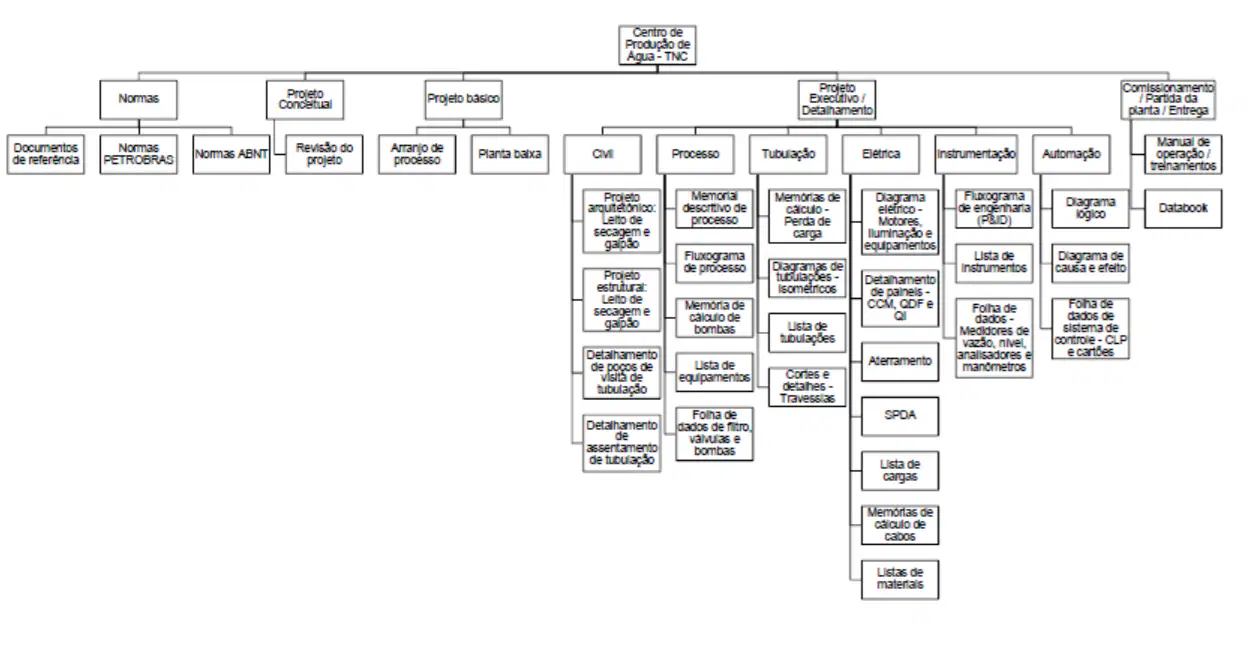

Qual é o título do organograma mostrado na imagem?
Estrutura de Gestão de Projetos
Organograma de obra
Fluxo de Trabalho da Construção
Fluxograma de Engenharia
Qual das seguintes NÃO é uma categoria listada em "Projeto Executivo / Detalhamento" no organograma?
Memória de cálculo - Perda de carga
Diagrama elétrico - Motores, iluminação e equipamentos
Lista de instrumentos
Normas ABNT
Em qual categoria você encontraria "Manual de operação / treinamentos" no organograma?
Projeto conceitual
Projeto básico
Comissionamento / Partida da planta / Entrega
Automação
Qual das seguintes é uma subcategoria sob "Processo" no organograma?
Lista de cargas
Memória descritivo de processo
Diagrama lógico
Planta baixa

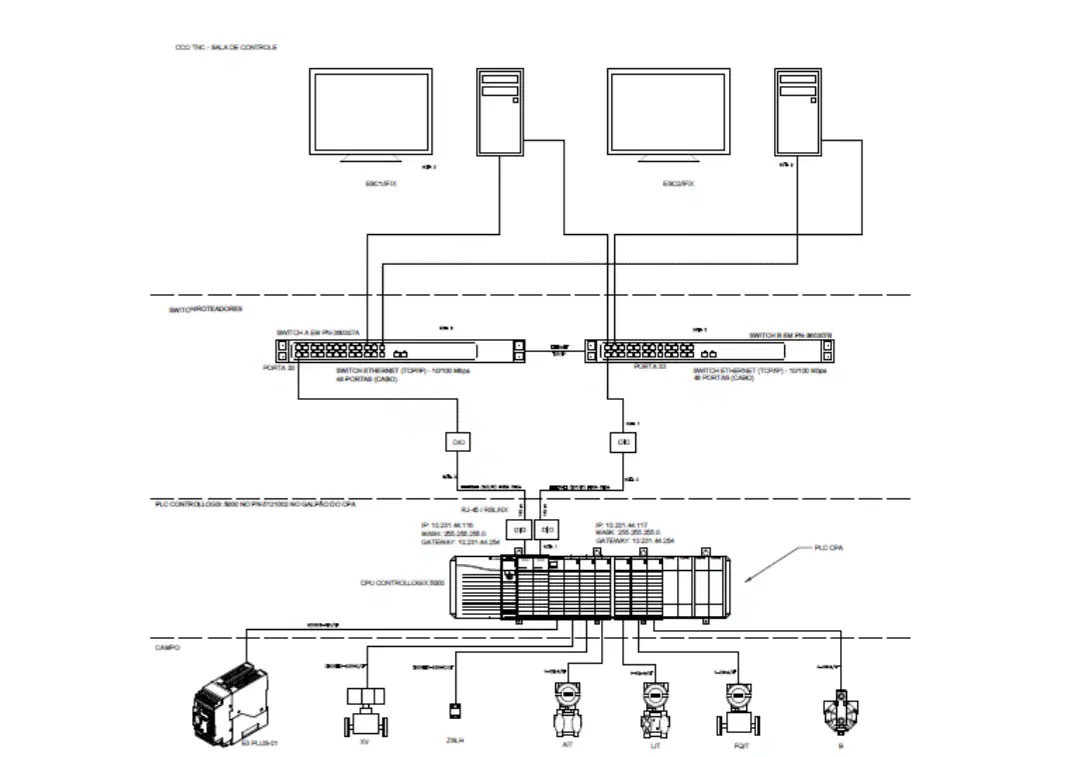

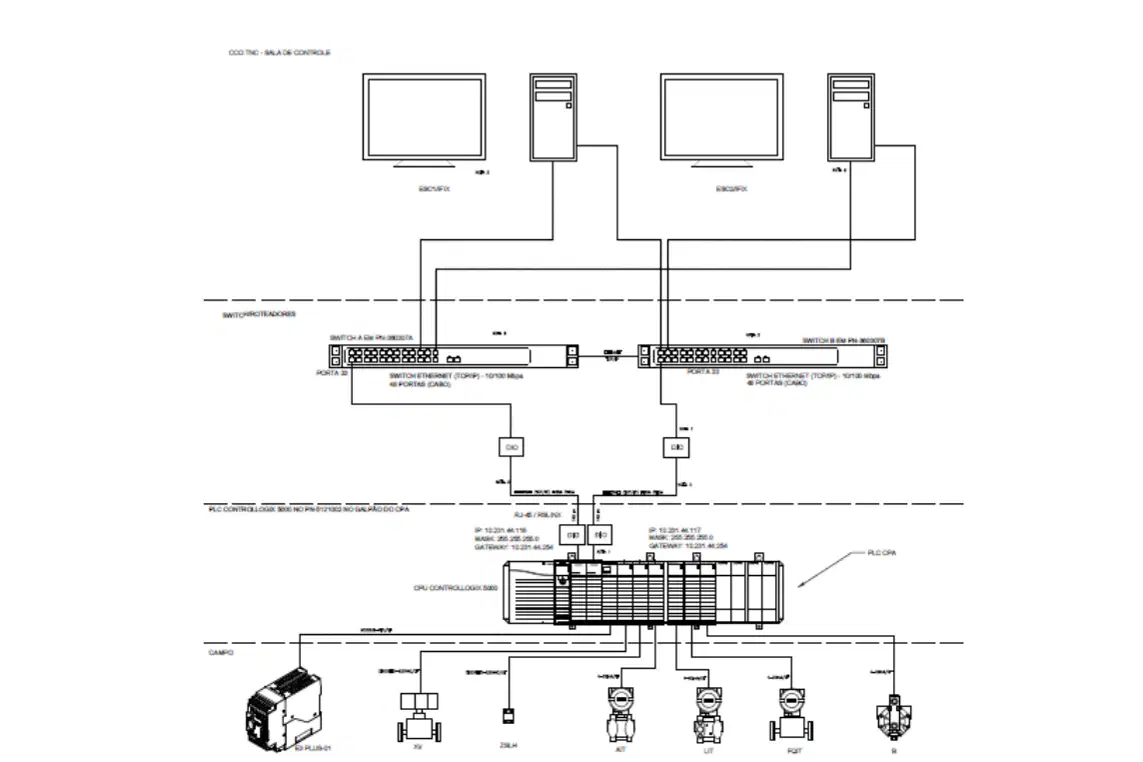

Qual é o título do diagrama mostrado na imagem?
Blueprint Arquitetônico
Planta de arquitetura
Layout do Edifício
Plano de Construção
Qual componente está diretamente conectado ao bloco controlador da CPU no diagrama?
Interruptor
Monitor
PLC
Dispositivos de campo
Qual é o idioma principal usado no título do diagrama?
Inglês
Espanhol
Português
Francês
De acordo com o padrão ISA, do ponto de vista do tempo e do tipo de operação envolvida, como o processo pode ser classificado?
Contínuo, em lote, discreto e fabricação de itens
Contínuo, periódico, discreto e fabricação de itens
Contínuo, em lote, discreto e produção em massa
Contínuo, periódico, discreto e produção em massa
Qual é a função de um "Detector" de acordo com a Norma ISA 5.1?
Converter sinais do detector em outra forma
Indicar o valor da quantidade medida
Detectar mudanças na variável do processo
Registrar valores instantâneos ao longo do tempo
Qual instrumento é responsável por converter sinais do detector em outra forma que pode ser enviada a um receptor?
Indicador
Transmissor
Controlador
Conversor
O que faz um "Indicador" de acordo com a Norma ISA 5.1?
Registra valores instantâneos ao longo do tempo
Modifica o valor de uma variável para alcançar o valor desejado do processo
Indica o valor da quantidade medida enviada pelo detector
Converte informações em um sinal de saída proporcional
Qual instrumento registra valores instantâneos medidos ao longo do tempo?
Detector
Transmissor
Indicador
Registrador
Qual é a função de um "Conversor" de acordo com a Norma ISA 5.1?
Comparar o valor medido com o valor desejado
Modificar o valor de uma variável para alcançar o valor de processo desejado
Receber informações na forma de um sinal e alterá-las para um sinal de saída proporcional
Detectar mudanças na variável de processo
O que faz um "Controlador" de acordo com a Norma ISA 5.1?
Ele detecta mudanças na variável do processo
Ele registra valores instantâneos ao longo do tempo
Ele compara o valor medido com o valor desejado e gera um sinal de correção
Ele converte sinais do detector em outra forma
Qual é o papel do "Elemento final de controle"?
Detectar mudanças na variável do processo
Modificar o valor de uma variável para alcançar o valor desejado do processo
Indicar o valor da quantidade medida
Registrar valores instantâneos ao longo do tempo

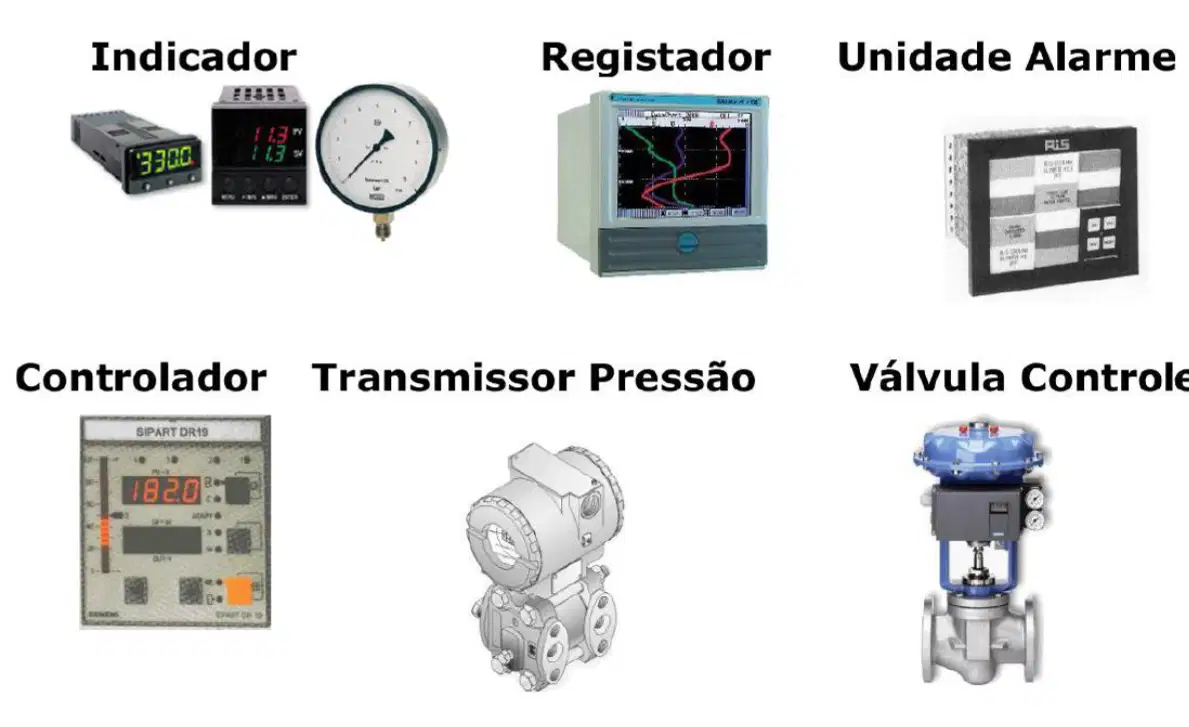

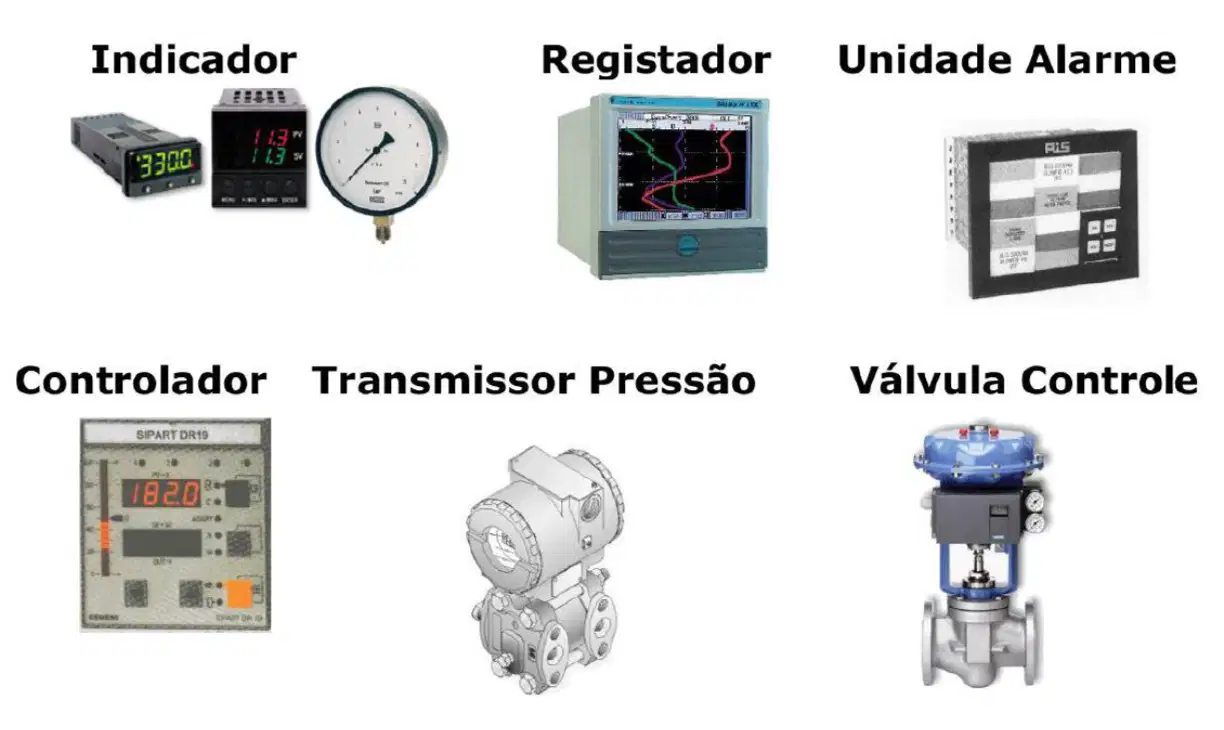

Qual das seguintes é um exemplo de um "Indicador"?
Um dispositivo que exibe valores numéricos.
Um dispositivo que registra dados ao longo do tempo.
Um dispositivo que controla o fluxo de um fluido.
Um dispositivo que transmite leituras de pressão.
Qual é a função principal de um "Registrador"?
Exibir valores numéricos.
Registrar dados ao longo do tempo.
Controlar o fluxo de um fluido.
Transmitir leituras de pressão.
Qual instrumento é usado para controlar o fluxo de um fluido?
Indicador
Registrador
Válvula Controle
Transmissor Pressão
Qual é a função de um "Transmissor de Pressão"?
Exibir valores numéricos.
Registrar dados ao longo do tempo.
Controlar o fluxo de um fluido.
Transmitir leituras de pressão.
Qual instrumento é rotulado como "Unidade Alarme"?
Um dispositivo que exibe valores numéricos.
Um dispositivo que registra dados ao longo do tempo.
Um dispositivo que aciona um alarme.
Um dispositivo que transmite leituras de pressão.
O que a primeira letra no conjunto de letras para identificação de instrumentos representa?
A função do instrumento
A variável medida pelo instrumento
O número do laço de controle
O código da área
O que representam as letras subsequentes no conjunto de letras para identificação de instrumentos?
A variável medida pelo instrumento
O número do loop de controle
As funções do instrumento
O código da área
O que todos os instrumentos no laço de controle devem compartilhar?
O mesmo código de área
O mesmo conjunto de letras
O mesmo número do laço de controle
A mesma variável
Quais informações adicionais podem ser incluídas na informação da tag de acordo com as regras da empresa?
A função do instrumento
O código da área
A variável medida
O número do loop de controle
