PAS MATERIAL DAN DASAR-DASAR PERHITUNGAN KONSTRUKSI SEDERHANA

Total questions: 65

Worksheet time: 49mins

Name
Class
Date
1.

Apa yang dimaksud dengan material semikonduktor?

a)

Material dengan konduktivitas listrik yang sangat tinggi

b)

Material dengan konduktivitas listrik yang sangat rendah.

c)

Material dengan konduktivitas listrik yang berada di antara logam dan isolator

d)

Material dengan konduktivitas listrik yang sama dengan isolator.

2.

Manakah dari berikut ini bukan merupakan jenis material?

a)

Logam

b)

Polimer

c)

Energi

d)

Keramik

3.

Manakah dari berikut ini adalah contoh material logam?

a)

Tembaga

b)

Plastik

c)

Kaca

d)

Karet

4.

Apa yang dimaksud dengan elastisitas material?

a)

Kemampuan material untuk menahan perubahan dimensi akibat suhu tinggi

b)

Kemampuan material untuk menghantarkan panas

c)

Kemampuan material untuk menahan deformasi permanen di bawah beban

d)

Kemampuan material untuk kembali ke bentuk asalnya setelah diberikan beban

5.

Apa yang dimaksud dengan konduktivitas listrik?

a)

Kemampuan material untuk menghantarkan listrik

b)

Kemampuan material untuk menghantarkan panasKemampuan material untuk menyerap suara

c)

Kemampuan material untuk menahan goresan dan penetrasi

6.

sebuah unsur kimia yang memiliki sifat yang kuat, liat, keras dan mampu menghantarkan listrik atau energi panas

a)

Logam

b)

Logam fero

c)

Logam non ferro

d)

Besi

7.

Jenis material yang sering digunakan di lambung kapal ( hull ) pada gambar disamping adalah

a)

Beam

b)

Angle bar

c)

Flat bar

d)

Steel plate

8.

Perhatikan gambar disamping, pengukuran pipa disamping yg ditunjukkan oleh simbol ⌀ menunjukkan pengukuran

a)

Diameter

b)

Jari-jari

c)

out side diameter

d)

in side diameter

9.

Maksud dari huruf t pada gamabar tersebut adalah

a)

jari-jari

b)

Thickness

c)

Diameter

d)

Out side diameter

10.

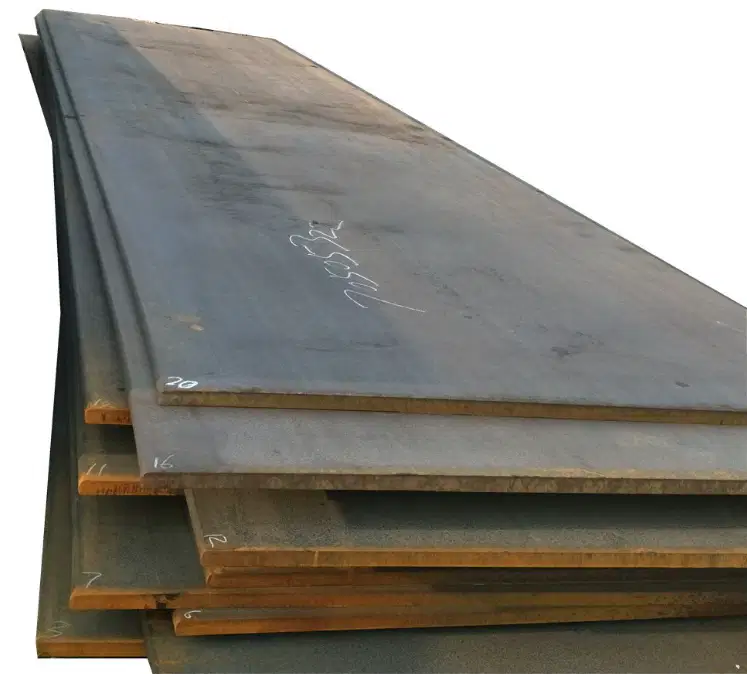

Perhatikan gambar di samping, apa nama dari material tersebut

a)

Angle bar

b)

Flat bar

c)

steel plate

d)

Bram

11.

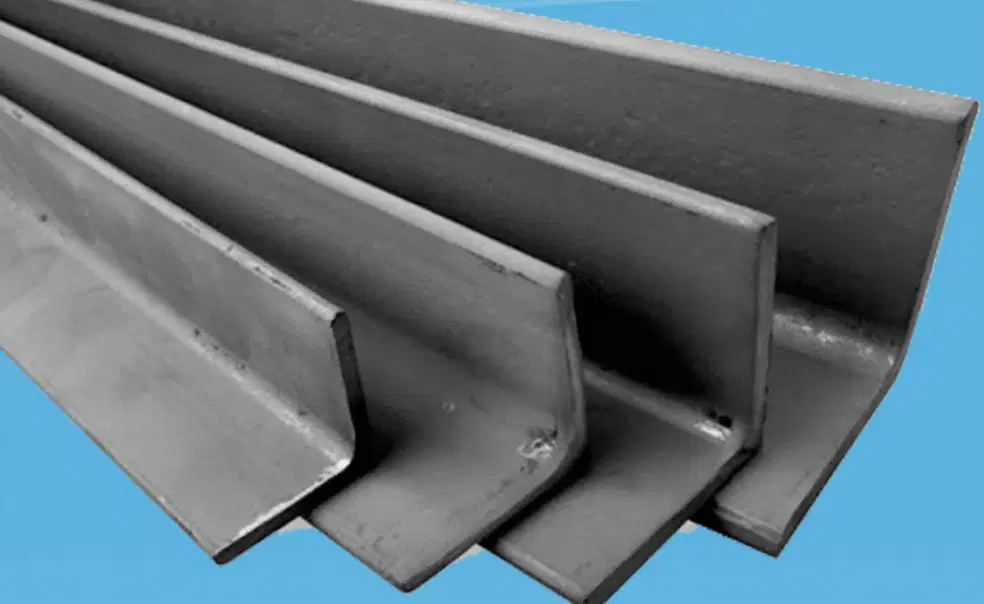

Perhatikan gambar! apa nama material dari gambar tersebut

a)

Fb

b)

Pipe

c)

H beam

d)

Wf

12.

Disajikan sebuah steel plate di lapangan dengan kode seperti yang tertera di gambar, apa maksud dari angka tersebut

a)

panjang 10, lebar 8, ketebalan 30

b)

Panjang 30, lebar 10, ketebalan 8

c)

panjang 8, lebar 30, ketebalan 10

d)

ketebalan 10, lebar 8, panjang 30

13.

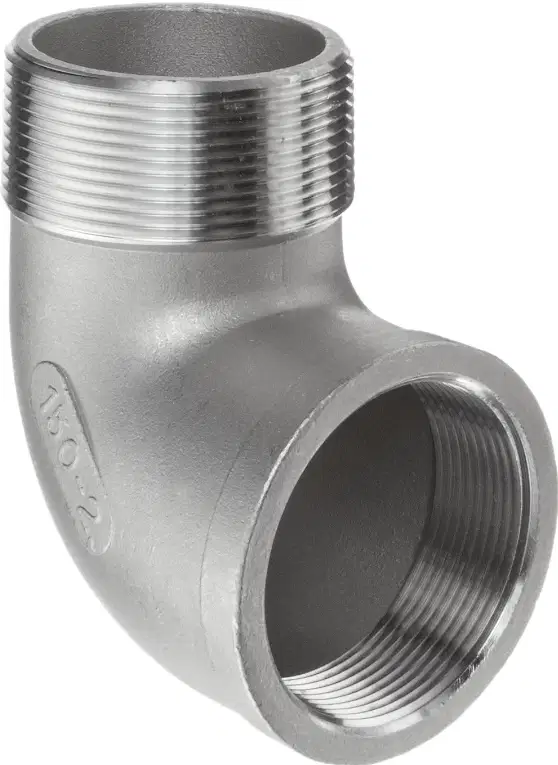

Perhatikan gambar pipa tersebut! Pipa tersebut dinamakan pipa...

a)

Pipa elbow

b)

Pipa flange

c)

Pipe T

d)

Pipa PVC

14.

Setelah kita melakukan pemotongan steel plate pasti akan terdapat sisa-sisa potongan steel plate tersebut, disebut apakah sisa-sisa potongan tersebut...

a)

Sekrup

b)

Scrap

c)

Lembaran

d)

puing-puing

15.

dibawah ini manakah yang termasuk unsur logam

a)

karet

b)

silikon

c)

Besi

d)

Emas

16.

Pada besi terdapat istilah WF, apa maksud dari WF tersebut..

a)

Web Flange

b)

What Flange

c)

Wait Flange

d)

Web Floor

17.

Material dari gambar dibawah ini termasuk kedalam material

a)

Alami

b)

Komposit

c)

Non logam

d)

Logam

18.

Perbandingan jarak pada gambar dengan jarak aslinya merupakan pengertian dari...

a)

Skala

b)

Jarak

c)

Pengambaran

d)

Peta

19.

Jika diketahu panjang sebuah kapal 150 m, sedangkan kita akan melakukan penggambaran pada sebuah kertas ukuran A4 dengan panjang 10, maka skala yang digunakan adalah

a)

1 :10

b)

1 : 15

c)

1 : 150

d)

10 : 150

20.

Diketahui panjang benda 2 m, jika kita konversikan ke cm maka menjadi

a)

2000

b)

20

c)

200

d)

20000

21.

kendaraan pengangkut pemunpang dan barang di laut, sungai, danau dan sebagainya, seperti halnya sampan dan perahu yang lebih kecil disebut

a)

Rakit

b)

Perahu

c)

Sampan

d)

Kapal

22.

Perhatikan gambar tersebut, kapal tersebut terbuat dari....

a)

Besi

b)

Baja

c)

Kayu

d)

Fiberglass

23.

Dari gambar di bawah ini, manakah yang merupakan boat...

a)

b)

c)

d)

24.

Diketahui jarak titik A ke B pada peta adalah 12 cm. Jika skala peta tersebut adalah 1 : 100.000, maka jarak sebenarnya adalah...

JS = JP : S

a)

12 : 1/100.000

b)

12 x 100.000/1

c)

1.200.000 cm

d)

12 km

25.

Ahli Geografi ingin membuat peta Karesidenan Surakarta. Diketahui jarak Kota Solo ke Sragen adalah 15 km, skala peta yang ingin digunakan adalah 1 : 200.000. Maka jarak antara Solo ke Sragen di peta adalah..

JP = JS x S

a)

1500 x 20000

b)

15 km x 1/200000

c)

7,5 cm

d)

15/2

26.

Berapakah ukuran kertas A4

a)

297 x 420 mm

b)

210 x 297 mm

c)

148 x 210 mm

d)

420 x 594 mm

27.

Berikut merupakan upaya keselamatan dan kesehatan kerja, kecuali

a)

merawat tempat kerja agar tetap bersih, sehat, dan aman

b)

mengatur tingkat suhu, kelembapan, dan kebersihan udara dengan ventilasi yang cukup

c)

membuat kegaduhan/kebisingan di tempat kerja

d)

memberi alat-alat perlindungan diri pada para pekerja

28.

Perhatikan gambar berikut! simbol tersebut menunjukkan bahwa..

a)

ada percikan bunga api

b)

area pengelasan

c)

eksplosif

d)

mudah terbakar

29.

Berikut merupakan salah satu alat yang berfungsi untuk melindungi diri dari suara bising adalah

a)

sun glasses

b)

respirator

c)

earplug

d)

helm

30.

Jika sebelum masuk suatu ruangan terdapat tanda seperti di atas, maka harus ....

a)

menggunakan respirator

b)

menggunakan earplug

c)

menutup hidung

d)

menutup mulut

31.

Alat yang digunakan untuk melindungi mata pemakai/karyawan dari partikel kecil, merupakan fungsi penggunaan dari alat..........

a)

Ear plug

b)

Safety shoes

c)

Safety glasses

d)

Respirator

32.

Pelindung mata atau kaca mata digunakan untuk melindungi mata dari bahaya. Pekerjaan yang wajib menggunakan peralatan pelindung ini adalah....…

a)

Mengecat

b)

Mengelas

c)

Mengampelas

d)

Mengukir

33.

Manakah alat tradisional yang digunakan untuk merakit rangka kapal kayu:

a)

Gergaji mesin

b)

Pahat dan palu

c)

Tang elektrik

d)

Mesin bor

34.

Alat modern yang digunakan untuk mengangkat bagian kapal yang berat adalah:

a)

Derek

b)

Tuas

c)

Katrol

d)

Tali-temali

35.

Benda padat memiliki sifat…

a)

Berbentuk tetap dan volumenya tetap

b)

Berbentuk tetap dan bisa mengalir

c)

Berbentuk berubah dan volumenya tetap

d)

Berbentuk tetap dan volumenya berubah-ubah

36.

Alat berikut disebut....

a)

Mistar skala

b)

busur derajat

c)

pelindung penghapus

d)

papan gambar

37.

. Alat yang digunakan untuk membuat lingkaran dengan jari-jari tertentu adalah ....

a)

penggaris T

b)

penggaris segitiga

c)

busur

d)

jangka

38.

Pernyataan yang tepat mengenai fungsi gambar adalah....

a)

menerangkan rangkaian yang akan dirakit

b)

menyuplai komponen yang pemah dibuat

c)

sebagai media penyampai informasi

d)

menyimpan komponen yang pemah diproduksi

39.

Kertas gambar yang memiliki ukuran 297 x 420 mm adalah ....

a)

A1

b)

A2

c)

A3

d)

A4

40.

Seorang operator mesin, ketika membuat produk mesin harus berpedoman pada...

a)

Gambar poster

b)

Gambar baliho

c)

Gambar teknik

d)

Gambar iklan

41.

Agar ada keseragaman dan terhindar dari salah pengertian dalam berkomunikasi melalui gambar teknik maka harus mengguanakan pedoman standarisasi internasional yaitu

a)

JIS

b)

NEN

c)

SII

d)

ISO

42.

Untuk mencapai tujuan dan hasil yang baik dari gambar teknik, hasilnya harus memenuhi standar ISO, maka hal yang harus dilakukan....

a)

Menggunakan alat-alat gambar sesiai standar ISO

b)

Menggunakan alat-alat biasa

c)

Mewujudkan ide gagasan

d)

Merealisasikan informasi teknik

43.

Agar ada keseragaman dan terhindar dari salah pengertian dalam berkomunikasi melalui gambar teknik maka harus mengguankan pedoman standarisasi, disebut apakah standarisasi internasional indonesia...

a)

JIS

b)

NEN

c)

ISO

d)

SII

44.

Ukuran garis tepi dari kode kertas gambar A3 menurut standart iso adalah

a)

2,5 mm

b)

5

c)

7.5

d)

10

45.

Diantara ukuran pensil dibawah ini yang paling keras adalah....

a)

9H

b)

8H

c)

7H

d)

6H

46.

Kepanjangan dari CAD adalah ...

a)


Computer Aided Manufacturing

b)

Auto Computer Aided Design

c)

Computer Aided Engineering

d)

omputer Aided Design

47.

Jika kita ingin memutar objek dapat menggunakan perintah …

a)


Break

b)


Scale

c)


Rotate

d)


Move

48.

Untuk memulai AutoCad 2 dimensi, hal pertama yang harus dipahami adalah …

a)

mengakses perintah, menggunakan fasilitas penggambaran dan mengoperasikan file secara sederhana

b)

membuat ukuran gambar dan mencetak gambar

c)


menentukan letak gambar dan ukuran kertas

d)

Menyimpan file dan membuka file

49.

Icon di samping adalah ...

a)


Multi line text

b)

Polyline

c)


Hatch

d)


Line

50.

Icon di samping adalah ...

a)


Rotate

b)


Copy

c)


Array

d)


Move

51.

Untuk memindahkan gambar yang sudah dibuat pada worksheet AutoCad menggunakan perintah ...

a)


Mirror

b)


Move

c)


Copy

d)


Rotate

52.

Untuk menggambar dengan AutoCad menggunakan command ...

a)

Command draw

b)

Command leader

c)


Command modify

d)


Command view

53.

Perintah untuk membuat garis adalah ...

a)


Rectangle

b)


Arc

c)


Line

d)


Circle

54.

Untuk menangkap sebuah posisi titik pada tengah garis/kurva adalah ...

a)

MIDPOINT

b)


ENDPOINT

c)


CENTER

d)


QUADRANT

55.

File kerja Autocad mempunyai ektension file ...

a)


Png

b)


Jpg

c)


Psd

d)


Dwg

56.

Perintah yang digunakan untuk membatalkan perintah pada aplikasi Autocad adalah ...

a)


Back

b)


Space

c)


Esc

d)


Enter

57.

Icon disamping berfungsi untuk ...

a)


Membuat Lingkaran

b)


Membuat Segi Banyak

c)



Membuat Garis

d)

Membuat Segi Tiga

58.

icon disamping berfungsi untuk

a)

membuat persegi

b)

membuat lingkaran

c)

membuat segitiga

d)

memperbesar gambar

59.

icon di sampng digunakan untuk

a)

membuat lingkaran

b)

membuat garis

c)

membuat kotak

d)

membuat banyak

60.

untuk menggandakan objek, kita menggunakan perintah

a)

copy

b)

move

c)

line

d)

scale

61.

Osnap/object snap adalah fasilitas yang berfungsi untuk …

a)

Menambahkan informasi teks pada gambar

b)

Mengatur pergerakan pointer pada object gambar

c)


Memindah gambar

d)

Mengarsir bidang

62.

Offseting object adalah proses untuk ...

a)


Mengoperasikan mirror objek


b)

Menggandakan objek terpilih pada jarak tertentu

c)

Memutar objek

d)


Memotong atau menghapus obyek tertentu

63.

Command yang digunakan untuk membuat gambar tersebut adalah ...


a)

Line, Polygon, circle

b)


Ellipse, circle, arc

c)


Line, ellipse, circle

d)


Circle, spline, arc

64.

Command yang digunakan untuk membuat obyek tersebut adalah ...

a)


Array - polar

b)

Array - rectangular

c)


Circle - ttr

d)


Circle - 3p

65.

Command yang digunakan untuk membuat obyek tersebut adalah ...

a)


Circle, line, ellipse, fillet

b)


Polygon, arc, circle, ellipse

c)


Circle, Line, Polygon, fillet

d)

Circle, Line, spline, ellipse
