WorksheetsUjian Tengah Semester MPP
Total questions: 25
Worksheet time: 25mins
Kontrol logika terprogram digunakan sebagai pengganti rangkaian kontrol relay/ MC, jawaban paling tepat adalah.....
Smart Relay
Smart Relay dan Mini PLC
Mini PLC dan PLC
PLC
Zelio Soft
Manakah di antara berikut yang merupakan keuntungan utama penggunaan Smart Relay?
Lebih mahal daripada PLC
Lebih rumit untuk diprogram
Lebih hemat ruang dan biaya
Lebih lambat dalam respons
Lebih sulit dipahami
Apa perbedaan utama antara Smart Relay dan Mini PLC?
Ukuran fisik
Kemampuan pemrograman
Harga
Keandalan
Sistem Operasi Software
Gambar tersebut adalah contoh penggunaan dari bahasa pemrograman diagram tangga
Benar
Salah
Tipe PLC ataupun Smart Relay Modular adalah tipe yang tidak bisa ditambah port/terminal Input Outputnya
Salah
Benar
Yang bukan termasuk ke dalam keunggulan smart Relay adalah....
Fleksibel dan handal
Harga cukup mahal dan lebih awet
Modifikasi program mudah
Lebih murah dibandingkan dengan kontrol konvensional
Pelatihan yang cukup singkat
ELemen pada Smart Relay yang berfungsi untuk membaca data masukan agar dapat dibaca CPU adalah....
ELemen Output
ELemen Prosesor
ELemen Port I/O
ELemen Input
ELemen CPU

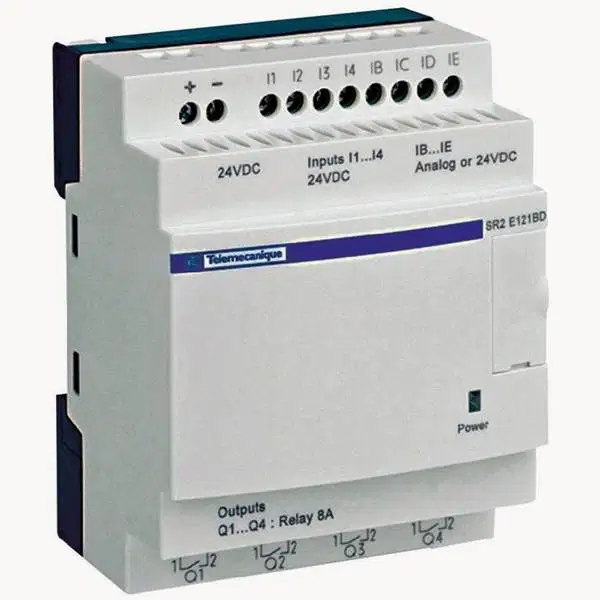

KODE KATALOG (SR2 E121BD) Dari gambar berikut ini manakah yang menggambarkan deskripsi mini PLC yang paling tepat?
Memiliki Perangkat Antarmuka manual program dan 8 Input
Memiliki 8 Input dan 4 Output
Bertegangan 24 Volt dan 220 Volt
Gambar nomor 3Sumber tegangan max 20 Volt
Memiliki 8 output dan 4 input
Bahasa pemrograman yang terdapat diagram blok fungsi dengan gerbang logika sebagai kontrol input outputnya
Sequential Function Chart
Function Blok Diagram
Structure Control Language/Structure Text
Instruction List
Ladder Diagram
Sistem kendali yang besaran output tidak memberikan efek terhadap besaran masukan adalah....
Sistem kendali motor
Sistem kendali konvensional
Sistem kendali PLC
Open loop system
Close loop system
Sistem kendali yang besaran output dapat memberikan efek terhadap besaran masukan adalah....
Sistem kendali motor
Sistem kendali konvensional
Sistem kendali PLC
Open loop system
Close loop system
Fungsi PLC secara umum adalah.....
Memproses sinyal input biner untuk memperoleh output sesuai dengan program yang diproses secara berurutan
Memonitor sekaligus mengendalikan secara otomatis suatu mesin tanpa bantuan operator
Mengubah kendali motor yang masih menggunakan kontaktor agar tidak lagi membutuhkan banyak kabel dalam instalasinya
Mempercepat proses pengendalian dengan instruksi timer dan counter yang terdapat pada plc
Memproses sinyal input melalui program yang dapat menghasilkan output secara random(acak)
Yang bukan termasuk dalam nama nama kontak dalam Zelio soft adalah....
Q1
I1
TT1
T1
M1
Jumlah port yang Tidak terdapat pada smart relay Zelio adalah...
10 buah
12 buah
20 buah
26 buah
30 buah
Maksimal kontak yang digunakan 5 buah Diseri
Output tidak bisa di gunakan lagi (duplikat)
Kontak bantu semua output dapat digunakan tidak terbatas
Jumlah baris maksimal program Zelio adalah 135
Output bisa di sambung secara seri
Manakah yang bukan dari aturan pembuatan Ladder Diagram.....
1
2
3
4
5
Tegangan yang digunakan dalam Zelio SR2 B201FU adalah...
24 Volt AC
24 Volt DC
220 Volt AC
220 Volt DC
12 Volt DC
Jumlah port input dan output yang terdapat pada SR2 B201FU adalah...
10 buah
12 Buah
8 Buah
20 buah
26 buah
Spare part sulit didapat, konsumsi daya tinggi, modifikasi sistem lama,pelacakan sistem lebih sulit dan membutuhkan waktu lama adalah ciri ciri dari kendali....
Konvensional
Smart Relay
Kontaktor Magnet
Mini PLC
PLC
Yang termasuk ke dalam jenis bahasa program tekstual adalah....
LD
FBD
SFC
STL
Flowchart
Manakah dari gambar diatas yang memiliki koil atau output...
1,2,3 dan 4
3,4,5 dan 6
3,4 dan 5
3 dan 4
4 dan 5
Manakah dari tools di gambar tersebut yang mempunyai fungsi untuk membuat dan meng edit sebuah program pada Zelio.....
Gambar S
Gambar Kaca Pembesar
Gambar Petir
Gambar Penggaris dan pensil
Gambar Garis Dua Merah
Manakah yang mewakili kontak normali open pada software Zelio....
m1
i1
Q1
t1
c1
Software yang bisa digunakan untuk membuat program LD atau FBD adalah.....
Zelio Soft V2
Zelio Soft V1
CX-Programmer
Arduino IDE
Festo FluidSIM
Langkah untuk membuat program baru pada Zelio adalah.....
Create new program,,,,pilih tipe dan jenis smart relay,,,pilih modul ekstensi,,,pilih bahasa program
Create new program,,,,,pilih jenis smart relay,,,lewati pemilihan modul ekstensi,,,pilih bahasa pemrograman
Open Create program,,,,pilih jenis smart relay,,,pilih modul ekstensi,,,pilih bahasa pemrograman
Pilih buat program baru,,,,pilih jenis smart relay,,,pilih ekstensi,,,lewati pemilihan program
Pilih buat program baru,,,,lewati pemilihan jenis smart relay,,,pilih ekspedisi,,,pilih bahasa pemrograman
Langkah langkah memulai simulasi pada software Zelio adalah.....
Pilih simbol penggaris dan pensil,,,,pilih run,,,tekan input untuk memulai
Pilih simbol kaca pembesar,,,,pilih run,,,tekan tombol untuk memulai
Pilih gambar huruf S,,,,pilih run,, tekan tombol input untuk memulai
Pilih gambar huruf S,,pilih run,, tekan tombol output untuk memulai
Pilih gambar Petir,,pilih run,,tekan tombol untuk memulai
