งานไฟฟ้าและอิเล็กทรอนิกส์ EP.1

Total questions: 35

Worksheet time: 12mins

Name
Class
Date
1.

ข้อใดไม่ใช่ตัวต้านทาน ?

a)

แอลดีอาร์

b)

โพเทนชิโอมิเตอร์

c)

รีซิสเตอร์

d)

คาปาซิเตอร์

2.

ข้อใดไม่ใช่ตัวต้านทานแบบค่าคงที่

a)

ตัวต้านทานแบบแผ่นฟิล์มกระดาษ

b)

ตัวต้านทานชนิดคาร์บอนผสม

c)

ตัวต้านทานแบบฟิล์มโลหะ

d)

ตัวต้านทานแบบไวร์วาวด์

3.

12,500 Ω = ?

a)

12.5 KΩ

b)

12.5 MΩ

c)

12.5 mΩ

d)

12.5 pΩ

4.

เขียว ม่วง เหลือง ทอง : อ่านค่าความต้านทานเท่าไหร่ ?

a)

570 KΩ

b)

670 KΩ

c)

57 KΩ

d)

67 KΩ

5.

40 Ω ± 5 % มีแถบสีตามข้อใด ?

a)

เหลือง ดำ น้ำตาล ทอง

b)

เหลือง น้ำตาล น้ำตาล ทอง

c)

เหลือง น้ำตาล ดำ ทอง

d)

เหลือง ดำ ดำ ทอง

6.

ข้อใดไม่ใช่ชนิดของตัวเก็บประจุ

a)

ตัวเก็บประจุแบบค่าคงที่

b)

ตัวเก็บประจุแบบปรับค่าได้

c)

ตัวเก็บประจุแบบเลือกค่าได้

d)

ตัวเก็บประจุแบบเลื่อนค่าได้

7.

ข้อใดหมายถึงหน้าที่ของตัวเก็บประจุ

a)

เป็นเครื่องวัดพลังงานไฟฟ้า

b)

เป็นอุปกรณ์ป้องกันกระแสไฟฟ้าเกิน

c)

เป็นอุปกรณ์ที่ใช้เชื่อมต่อวงจรไฟฟ้า

d)

เป็นตัวเก็บและคายประจุไฟฟ้า

8.

ข้อไดคือสัญลักษณ์ของตัวเก็บประจุ

a)
b)
c)
d)
9.

จากภาพตัวเก็บประจุมีค่าเท่ากับข้อได

a)

10μF10\mu F

b)

1μF1\mu F

c)

0.1μF0.1\mu F

d)

0.01μF0.01\mu F

10.

ข้อใดคือหน่วยของตัวเก็บประจุ

a)

ฟารัด

b)

โอห์ม

c)

แอมป์

d)

โวลต์

11.

โครงสร้างอะตอม ประกอบด้วย โปรตอน นิวตรอน อิเล็กตรอน

a)

True

b)

False

12.

อิเล็กตรอน เป็นอนุภาคที่มีประจุลบ อยู่ในนิวเคลียส

a)

True

b)

False

13.

โปรตอน มีประจุบวก อยู่รวมกับนิวตรอนตรงศูนย์กลางของอะตอม

a)

True

b)

False

14.

ข้อใดไม่ใช่อนุภาคมูลฐานของอะตอม

a)

โปรตอน

b)

โฟตอน

c)

อิเล็กตรอน

d)

นิวตรอน

15.

สารกึ่งตัวนำ เป็นสารที่อยู่วงนอกสุดกี่ตัว

a)

1-3 ตัว

b)

4 ตัว

c)

5-7 ตัว

d)

8 ตัว

16.

ข้อใดกล่าวได้ถูกต้องที่สุด

a)

วงจรไฟฟ้าปิด คือ ปิดไฟ

b)

วงจรไฟฟ้าเปิด คือ เปิดไฟ

c)

วงจรไฟฟ้าปิด คือ กระแสไฟฟ้าเดินครบวงจร

d)

วงจรไฟฟ้าเปิด คือ กระแสไฟฟ้าเดินครบวงจร

17.

ข้อใดเป็นการต่อตัวต้านทานไฟฟ้าแบบอนุกรม

a)

ก.

b)

ข.

c)

ค.

d)

ง.

18.

ข้อใดเป็นการต่อตัวต้านทานไฟฟ้าแบบขนาน

a)

ก.

b)

ข.

c)

ค.

d)

ง.

19.

ข้อใดเป็นการต่อตัวต้านทานไฟฟ้าแบบผสม

a)

ก.

b)

ข.

c)

ค.

d)

ง.

20.

การต่อเครื่องใช้ไฟฟ้าในบ้านควรต่อวงจรแบบใด

a)

แบบอนุกรม

b)

แบบขนาน

c)

แบบสั้น

d)

แบบยาว

21.

หม้อแปลงไฟฟ้าทำหน้าที่อะไร

a)

A. แปลงแรงดันไฟฟ้าให้สูงขึ้น

b)

B. แปลงแรงดันไฟฟ้าให้ลดลง

c)

C. เปลี่ยนกระแสตรงให้เป็นกระแสสลับ

d)

ข้อ A. และ B. ถูกต้อง

22.

ข้อใดต่อไปนี้ไม่ใช่ส่วนประกอบหลักของหม้อแปลงไฟฟ้า

a)

ขดลวด

b)

ฉนวน

c)

คาปาซิเตอร์

d)

แกนเหล็ก

23.

แกนเหล็กหม้อแปลงทำมาจากอะไร

a)

ดีบุก

b)

อะลูมิเนียม

c)

ตะกั่ว

d)

เหล็กผสมซิลิคอน

24.

ขดลวดทุติยภูมิต่อเข้าอะไร

a)

แหล่งกำเนิดไฟฟ้า

b)

ความต่างศักย์ไฟฟ้า

c)

เครื่องใช้ไฟฟ้า

d)

แรงเคลื่อนไฟฟ้า

25.

ขดลวดชนิดใดต่อกับแหล่งกำเนิดไฟฟ้า

a)

ขดลวดมัธยม

b)

ขดลวดทุติยภูมิ

c)

ขดลวดตัวนำ

d)

ขดลวดปฐมภูมิ

26.

ไมโครโฟน ทำหน้าที่ใด

a)

เปลี่ยนสัญญาณคลื่นเสียงให้เป็นสัญญาณไฟฟ้า

b)

เปลี่ยนสัญญาณไฟฟ้า

ให้เป็นคลื่นเสียง

c)

ขยายสัญญาณเสียง

ให้มีความดังเพิ่มขึ้น

d)

ขยายสัญญาณไฟฟ้า

ให้มีกำลังมากขึ้น

27.

ไมโครโฟนชนิดไร้สาย (Wireless Microphone) เรียกอีกอย่างหนึ่ง ว่า

a)

ไมค์ลอย

b)

ไมค์ป่อด

c)

ไมค์ไม่มีสาย

d)

ไมค์สายหาย

28.
a)

ไมโครโฟนชนิดไดนามิค (Dynamic Microphone)

b)

ไมโครโฟนชนิดคอนเดนเซอร์ (Condenser Microphone)

c)

ไมโครโฟนชนิดริบบอน (Ribbon Microphone)

d)

ไมโครโฟนชนิดคริสตัล (Crystal Microphone)

29.

ไมโครโฟน ภาษาอัวกฤษเรียกว่า

a)

Microphone

b)

Micophone

c)

Micorphon

d)

Micropon

30.

ลำโพงทำหน้าที่อะไร

a)

เป็นสัญญาณไฟฟ้าเป็นคลื่นเสียง

b)

เป็นสัญญาณไฟฟ้าเป็นสัญญาณไฟฟ้า

c)

เป็นสัญญาณคลื่นเป็นสัญญาณเสียง

d)

ถูกทุกข้อ

31.

  1. 3. มัลติมิเตอร์ ไม่สามารถวัดค่าในข้อใดได้

a)

  1. 1. แรงดันไฟฟ้า

b)

  1. 2. กระแสไฟฟ้า

c)

  1. 3. ความต้านทานไฟฟ้า

d)

  1. 4. พลังงานไฟฟ้า

32.

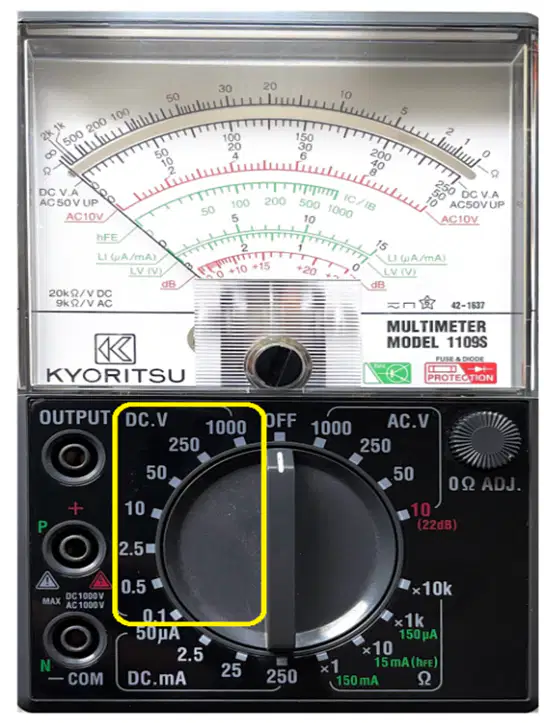

  1. 4. จากรูปมัลติมิเตอร์ ย่านสเกลในกรอบสีเหลือง ไม่สามารถใช้วัดอุปกรณ์ใดได้

a)

1

b)

2

c)

3

d)

4

33.

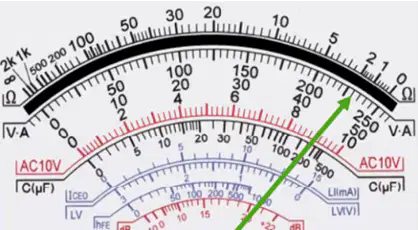

  1. 5. หากตั้งย่านวัด DC (1000V) เข็มสีเขียวชี้สเกลย่านวัดแรงดันไฟฟ้ากระแสตรง จะมีค่าแรงดันเท่าไร

a)

  1. 1. 8.2 โวลต์

b)

  1. 2. 86 โวลต์

c)

  1. 3. 230 โวลต์

d)

  1. 4. 920 โวลต์

34.

  1. 2. มัลติมิเตอร์ มีหน้าที่ในข้อใดถูกต้องที่สุด

a)

  1. 1. อุปกรณ์ที่ใช้จ่ายแรงดันไฟฟ้า

b)

  1. 2. อุปกรณ์ที่ใช้วัดค่าปริมาณทางไฟฟ้าต่างๆ

c)

  1. 3. อุปกรณ์ที่ใช้จ่ายพลังงานไฟฟ้า

d)

  1. 4. อุปกรณ์ที่ใช้ในเชื่อมหลอดไฟ

35.

  1. 1. มัลติมิเตอร์ คือข้อใด

a)

1

b)

2

c)

3

d)

4
