WorksheetsSAS Ganjil TA 2024/2025 TOI 3_XII.1 TOI
Total questions: 25
Worksheet time: 29mins
Sensor suhu berikut ini yang bekerja berdasarkan Efek Seebeck, di mana tegangan listrik dihasilkan akibat perbedaan suhu antara dua junction dari dua jenis logam yang berbeda adalah....
Thermocouple
RTD
Bimetal
LM35
Thermistor
Perhatikanlah gambar berikut, Jenis rangkaian PLC yang digunakan pada gambar tersebut adalah....
sinking dengan arah arus masuk ke instrumen
sourcing dengan arah arus keluar dari instrumen
sourcing dengan arah arus masuk ke instrumen
sinking dengan arah arus keluar dari instrumen
sourcing dengan arah arus menuju instrumen
Perhatikanlah gambar berikut, Jenis rangkaian PLC yang digunakan pada gambar tersebut adalah....
sinking dengan arah arus masuk ke instrumen
sourcing dengan arah arus keluar dari instrumen
sourcing dengan arah arus masuk ke instrumen
sinking dengan arah arus keluar dari instrumen
sourcing dengan arah arus menuju instrumen
Dalam aplikasi apa sensor NPN lebih cocok digunakan dibandingkan sensor PNP?
saat beban terhubung ke sumber tegangan positif
saat beban terhubung ke ground
saat mengukur suhu tinggi.
saat menggunakan tegangan AC.
saat diperlukan respon cepat
Apa yang terjadi jika sensor NPN digunakan dalam rangkaian yang membutuhkan sinyal positif pada inputnya ?
Rangkaian akan bekerja dengan normal
Sensor NPN akan menghasilkan sinyal acak
Rangkaian tidak akan berfungsi karena inputnya memerlukan sinyal positif
Sensor NPN akan merusak rangkaian
Sensor NPN akan secara otomatis menyesuaikan sinyal
Sensor getaran sering digunakan bersama dengan sistem pemantauan yang dapat melakukan apa?
Mengatur ulang pengaturan mesin secara otomatis
Mengirimkan alarm atau peringatan jika tingkat getaran melebihi batas yang ditentukan
Memanaskan mesin secara otomatis saat suhu rendah terdeteksi
Menghitung waktu operasi mesin secara otomatis
Merekam video dari kondisi sekitar mesin
Apa perbedaan utama antara sensor suhu tipe NTC dan PTC?
NTC memiliki resistansi yang meningkat saat suhu naik, sedangkan PTC resistansinya menurun
NTC memiliki resistansi yang menurun saat suhu naik, sedangkan PTC resistansinya meningkat
NTC dan PTC keduanya memiliki resistansi yang tidak berubah terhadap suhu
NTC lebih akurat daripada PTC pada suhu rendah
NTC lebih murah daripada PTC
Dalam aplikasi industri, mengapa termokopel sering dipilih sebagai sensor suhu?
Karena akurasi pengukurannya sangat tinggi pada semua rentang suhu
Karena mudah digunakan di lingkungan dengan medan magnet tinggi
Karena dapat mengukur rentang suhu yang sangat luas dan tahan pada kondisi ekstrem
Karena tidak memerlukan kalibrasi
Karena harganya lebih mahal daripada sensor lainnya
Sensor suhu RTD (Resistance Temperature Detector) bekerja berdasarkan prinsip....
Perubahan tegangan akibat perbedaan suhu
Perubahan resistansi bahan konduktor terhadap perubahan suhu
Perubahan kapasitansi akibat perubahan suhu.
Perubahan arus listrik saat terkena panas.
Perubahan medan magnet akibat perubahan suhu
Yang dimaksud dengan "step angle" pada motor stepper adalah....
sudut rotasi maksimum yang dapat dicapai oleh motor
sudut rotasi per langkah yang dilakukan oleh motor stepper
sudut antara dua kumparan dalam motor
sudut dimana motor menghasilkan torsi maksimum.
sudut yang dibutuhkan untuk mengubah arah putaran motor
Motor stepper sering digunakan dalam aplikasi yang memerlukan....
Kontrol kecepatan tanpa memperhatikan posisi
Pengaturan daya yang efisien
Kontrol posisi yang presisi dan akurasi tinggi
Torsi yang sangat tinggi pada kecepatan tinggi
Pengukuran suhu yang akurat
Apa yang dimaksud dengan "microstepping" pada motor stepper?
Metode untuk meningkatkan torsi motor pada kecepatan tinggi
Teknik untuk mengurangi kebisingan motor saat beroperasi
Teknik yang memungkinkan motor stepper bergerak dalam langkah yang lebih kecil dari langkah penuh, meningkatkan resolusi dan kehalusan gerakan
Metode untuk mengubah motor stepper dari mode bipolar menjadi unipolar
Proses kalibrasi otomatis motor stepper untuk memastikan keakuratan langkah
Dalam aplikasi CNC (Computer Numerical Control), mengapa motor stepper sering digunakan?
Karena motor stepper lebih tahan terhadap fluktuasi tegangan
Karena motor stepper menghasilkan torsi yang sangat tinggi pada kecepatan tinggi
Karena motor stepper memberikan kontrol posisi yang presisi dan dapat dengan mudah diatur sesuai kebutuhan aplikasi CNC
Karena motor stepper lebih murah dibandingkan motor lain
Karena motor stepper lebih efisien dalam penggunaan daya
Apa fungsi utama dari driver TB6600 dalam pengoperasian motor stepper?
Mengubah energi mekanis menjadi energi listrik
Mengontrol arus dan tegangan yang diberikan ke motor stepper untuk mengontrol posisi dan kecepatan
Mengubah sinyal analog menjadi sinyal digital
Mengukur suhu motor stepper selama operasi
Mengubah energi listrik menjadi energi panas untuk mencegah overheat
Jika motor stepper memiliki "step angle" 1,8 derajat per langkah, berapa derajat yang akan ditempuh dalam satu microstep jika motor dioperasikan dengan 16 microsteps per langkah penuh?
0,1125 derajat
0,225 derajat
0,9 derajat
1,8 derajat
3,6 derajat
Sebuah motor stepper dengan "step angle" 1,8 derajat per langkah penuh dioperasikan dengan 16 microsteps per langkah penuh. Berapa banyak microsteps yang diperlukan untuk menghasilkan rotasi 45 derajat?
25 microsteps
100 microsteps
200 microsteps
400 microsteps
800 microsteps
Jika motor stepper memiliki 200 langkah penuh per putaran, dan dioperasikan dengan 4 microsteps per langkah penuh, berapa banyak microsteps yang diperlukan untuk mencapai rotasi 90 derajat?
50 microsteps
100 microsteps
200 microsteps
400 microsteps
800 microsteps
Pada sistem PLC, apa yang akan terjadi jika Anda mencoba menggunakan sensor NPN pada input PLC yang dikonfigurasikan sebagai sinking?
Input PLC akan tetap aktif terus-menerus
Input PLC tidak akan aktif karena tidak ada arus yang mengalir dan dapat rusak karena ketidakcocokan tipe koneksi
Input PLC akan menjadi overheat karena arus berlebih
Input PLC akan bekerja normal karena sensor NPN dan input sinking kompatibel.
Input PLC akan mengirimkan sinyal yang salah ke sistem
Jika Anda memiliki input PLC yang dikonfigurasikan sebagai sourcing dan sensor NPN, bagaimana Anda harus mengkabelinya untuk bekerja dengan benar?
menghubungkan output sensor ke input PLC dan COM PLC dihubungkan ke sumber positif
menghubungkan output sensor ke input PLC dan COM PLC dihubungkan ke sumber negatif
menghubungkan output sensor ke output PLC dan COM PLC dihubungkan ke sumber positif
menghubungkan output sensor ke output PLC dan COM PLC dihubungkan ke sumber negatif
Output sensor dan COM PLC dihubungkan ke sumber positif
Sensor dengan tipe output seperti rangkaian disamping harus dikonfigurasikan dengan PLC....
Sinking dengan COM terhubung ke negatif
Sinking dengan COM terhubung ke positif
Sourcing dengan COM terhubung ke positif
Sourcing dengan COM terhubung ke negatif
Sinking dengan COM terhubung ke beban
Sensor dengan tipe output seperti rangkaian disamping harus dikonfigurasikan dengan PLC....
Sinking dengan COM terhubung ke negatif
Sinking dengan COM terhubung ke positif
Sourcing dengan COM terhubung ke positif
Sourcing dengan COM terhubung ke negatif
Sinking dengan COM terhubung ke beban
Perhatikanlah gambar tersebut, pernyataan berikut yang tidak tepat adalah....
nomor 1 terhubung ke positif
nomor 2 memiliki polaritas positif
nomor 3 dihubungkan ke polaritas negatif
transistor yang digunakan adalah tipe PNP
output sensor bernilai positif
Jenis sensor dan tipe PLC pada gambar berikut adalah....
Sensor PNP, PLC Sourcing
Sensor NPN, PLC Sourcing
Sensor PNP, PLC Sinking
Sensor NPN, PLC Sinking
Sensor induktif, PLC Sinking
Berdasarkan tabel terlampir, Driver microstep TB6600 dengan S1,S2,S3 berada pada posisi ON,ON,OFF, berapa kali putaran penuh yang dapat dilakukan motor stepper jika diprogram untuk pergerakan 1600 langkah ?
1 putaran penuh
4 putaran penuh
8 putaran penuh
16 putaran penuh
32 putaran penuh

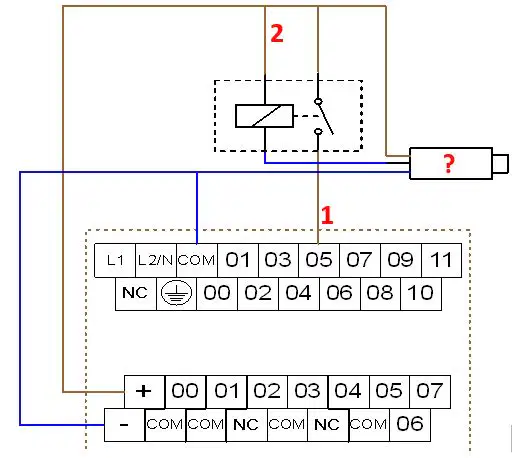

Pernyataan yang tidak tepat berdasarkan gambar tersebut adalah....
Sensor yang digunakan tipe NPN
Nomor 1 berpolaritas positif
Nomor 2 berpolaritas negatif
COM berpolaritas negatif
PLC tipe sinking
