Tipe kawat yang digunakan sebagai part dari sistem

pengapian mesin bensin. Kawat ini terdiri dari sebuah

konduktor (core wire) yang ditutup oleh penyekat karet

tebal yang mencegah agar tegangan tinggi tidak bocor

keluar.

Tipe kabel yang dirancang untuk melindungi dirinya sendiri

dari gangguan-gangguan luar, dan digunakan pada areaarea

sebagai berikut:

Kabel radio antenna feeder, Garis-garis sinyal pengapian,

Garis-garis sinyal oxygen sensor, dll.

Part-part pelindung menutup atau membalut wire dan kabel,

atau mengamankannya dari part-part lain guna melindungi

wiring harness dari kerusakan.

Part dimana konektor-konektor

untuk sirkuit kelistrikan dikelompokkan menjadi satu.

Pada umumnya terdiri dari: papan-papan sirkuit tercetak,

fuse, relay, circuit breaker, dan peralatan lainnya.

Meskipun sangat serupa dengan junction block, relay

block tidak memiliki papan-papan sirkuit tercetak atau

fungsi-fungsi persambungan terpusat.

dipasang diantara sumber daya

dan alat kelistrikan tempat dimana arus dengan nilai

amper besar mengalir. Bila arus yang berlebihan mengalir

sebagai akibat dari wire harness yang mengalami konslet

dengan bodi, fusible link akan meleleh untuk melindungi

wire harness.

tipe fusible link: tipe cartridge....

dipasang diantara sumber daya

dan alat kelistrikan tempat dimana arus dengan nilai

amper besar mengalir. Bila arus yang berlebihan mengalir

sebagai akibat dari wire harness yang mengalami konslet

dengan bodi, fusible link akan meleleh untuk melindungi

wire harness.

tipe fusible link: tipe link

dipasang diantara fusible link dan alat

kelistrikan. Saat arus yang melebihi nilai amper yang

ditentukan mengalir melalui sirkuit alat kelistrikan

individu, fuse meleleh untuk melindungti

sirkuit.

tipe fuse: tipe blade

dipasang diantara fusible link dan alat

kelistrikan. Saat arus yang melebihi nilai amper yang

ditentukan mengalir melalui sirkuit alat kelistrikan

individu, fuse meleleh untuk melindungti

sirkuit.

tipe fuse: tipe catride

digunakan untuk melindungi

sirkuit dengan beban amper besar yang tidak dapat

dilindungi oleh sebuah fuse, seperti power window,

defogger, motor blower, dll.

Saat arus yang melebihi nilai amper yang ditentukan

mengalir, elemen bimetal di dalam pemutus membangkitkan

panas dan menyebar untuk memutus sirkuit.

Meskipun arus berada dibawah nilai amper spesifikasi,

namun bila arus mengalir berulang-ulang dalam waktu

singkat atau lama, temperatur bimetal naik untuk memutus

sirkuit.

merupakan relay yang pada kondisi awal sebelum diaktifkan berada pada posisi terputus atau terbuka (open)

Batas maksimal arus yang mengalir pada komponen berikut adalah...

Batas maksimal arus yang mengalir pada komponen berikut adalah...

Batas maksimal arus yang mengalir pada komponen berikut adalah...

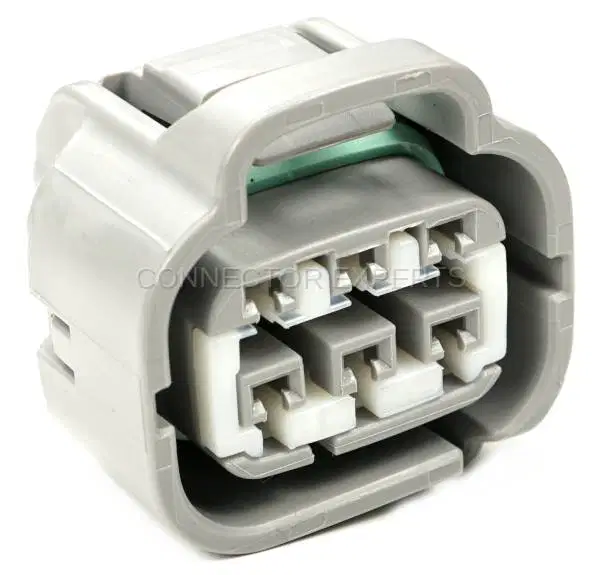

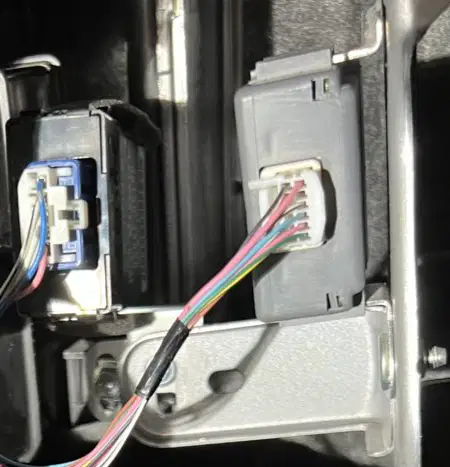

Gambar berikut menunjukan komponen jaringan kelistrikan ..........................

Gambar berikut menunjukan komponen jaringan kelistrikan ..........................

Gambar berikut menunjukan komponen jaringan kelistrikan ..........................

Gambar berikut menunjukan komponen jaringan kelistrikan ..........................

Gambar berikut menunjukan komponen jaringan kelistrikan ..........................

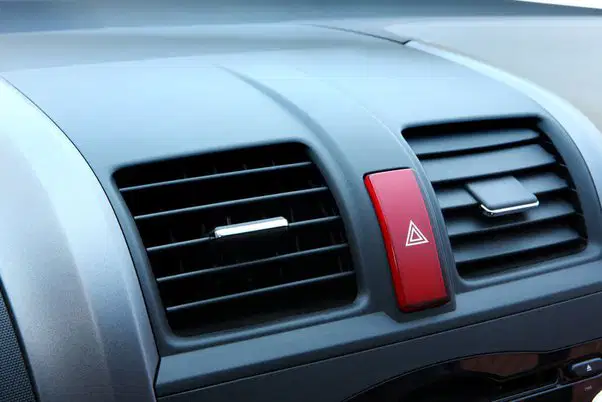

Jenis switch pada gambar berikut adalah...

Jenis switch pada gambar berikut adalah...

Jenis switch pada gambar berikut adalah...

Jenis switch pada gambar berikut adalah...

Jenis switch pada gambar berikut adalah...
