Worksheetsswitch mode power supply
Total questions: 21
Worksheet time: 16mins
Perhatikan gambar rangkaian power supply berikut
Jika diketahui tegangan sekunder traffo Vm = 16,97 V, VZ = 10V dan IZ = 10 mA, hfe Q3 = 20x, hfe Q2= 100x, Iout =3A berapakah nilai resistor R1 dan Tegangan Output ( V Emitor Q2 ) jika R3 open
632 ohm dan 8,6 Volt
63,2 kohm dan 8,6 Volt
632 kohm dan 86 Volt
632 kohm dan 8,6 Volt
632 M ohm dan 86 Volt
pada gambar tersebut merupakan blok diagram
Power Supply Regulator
Power UPS
Power Supply Linier
Power Supply Switching
Regulator
Arus maksimum yang mampu dihasilkan dari IC regulator LM7805 adalah... .
0,5 A
1 A
1,5 A
2 A
5 A
Perhatikan sinyal CRO berikut, Date time/Div = 5 ms, Volt/Div = 10 Volt. berapakah nilai frekuensinya... .
5 Hz
10 Hz
50 Hz
60 Hz
100 Hz
Tegangan pada sekunder trafo yang hanya bisa dilihat melalui CRO adalah nilai tegangan... .
Puncak
Effektif
Rata-Rata
DC
Ripple
Pada gambar berikut merupakan blok diagram dari rangkaian... .
Power Supply Switching
Power Supply Unregulator
Power UPS
Regulator
Pembatas tegangan
Nilai tegangan (Vdc) dari rangkaian penyearah setengah gelombang pada gambar tersebut adalah... .
0,318 x Vmax
0,318 x Veff
0,45 x Veff
0,636 x Vmax
0,9 x Vmax
Nilai tegangan Vdc dari rangkaian penyearah setengah gelombang adalah... .
0,318 x Vmax
0,45 x Vmax
0,636 x Vmax
0,9 x Veff
0,9 x Vmax
Yang merupakan karakteristik dari rangkaian power supply switching adalah
Efisiensi kerja mencapai 40%
Ukuran yang cukup besar
adanya kestabilan
Regulasi ynag tidak menimbulkan panas
Regulasi yang menimbulkan panas
Perhatikan rangkaian penstabil tegangan diode Zener pada gambar... .
diketahui nilai tegangan input 12V dan tegangan zener (Vz = 5V) nilai hambatan ZZ = 10 kOhm, berapakah nilai Resistor (R) yang harus digunakan… .
13 ohm
14 ohm
140 ohm
13 k ohm
14 k ohm
Diketahui nilai R1 =4k7Ohm dan R2 = 470 Ohm berapakah nilai tegangan output maksimum pada rangkaian negative adjustable regulator LM 337... .
12,5 V
-12,5 V
13,75 V
-13,75 V
-14 V
Nilai tegangan (Vdc) dari rangkaian penyearah setengah gelombang pada gambar dengan Vm =16,97 adalah….
3,82 V
7,64 V
10,79 V
12 V
15,27 V
Nilai Vdc rangkaian penyearah setengah gelombang dari gambar tersebut....
0,318 x Vm
0,45 x Veff
0,636 x Veff
0,707 x Vm
0,9 x Veff
Suatu signal atau gelombang yang memiliki nilai besaran, baik tegangan, arus maupun sudutnya berubah–ubah atau tidak tetap frekuensinya dan memiliki kecepatan perubahan yang tinggi dinamakan ….
Direct Current Voltage
Air Conditioner
Square Signal
Analog
Alternating Current Voltage
Nilai tegangan yang tercantum dalam sekunder traffo dan dapat diukur menggunakan multimeter merupakan nilai tegangan….
Puncak
Maksimum
Effektif
DC
Ripple
Yang merupakan karakteristik dari rangkaian power supply switching adalah...
Efisiensi kerja rendah
Ukuran yang cukup besar
frekuensi rendah
Regulasi yang tidak menimbulkan panas
Regulasi yang menimbulkan panas
Komponen pada blok rangkaian catu daya rendah televisi yang dapat bekerja jika ada pulsa DC yang diperoleh dari transistor switching adalah...
transistor regulator
trafo switching
Positive Thermistor Coefisien
Kapasitor ELCO 300V-400V
Komponen ini bekerja secara switch on-off sehingga menghasilkan tegangan berjenis pulsa DC untuk input primer trafo switching pada blok rangkaian catu daya rendah televisi. Komponen yang dimaksud adalah...
Transistor switching
Trafo switching
Dioda
NTC

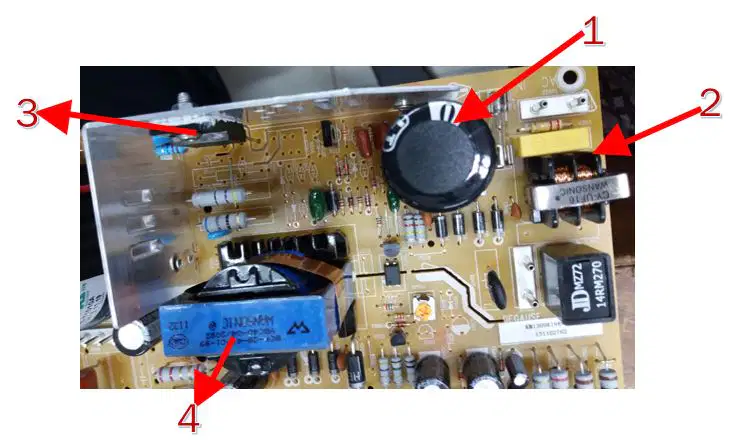

Identifikasilah komponen catu daya rendah televisi berikut! Manakah nomor yang menunjukkan komponen yang benar pada pilihan...
1 : Kapasitor ELCO
2 : Kapasitor dan induktor filter AC
3 : Transistor switching
4 : Trafo step up
1 : Kapasitor non polar
2 : Kapasitor dan induktor filter AC
3 : Transistor switching
4 : Trafo switching
1 : Kapasitor ELCO
2 : Kapasitor dan induktor filter AC
3 : Transistor switching
4 : Trafo switching
1 : Kapasitor ELCO
2 : Kapasitor dan induktor filter AC
3 : Transistor
4 : Trafo step up
Peralatan penyedia tegangan untuk peralatan elektronika dengan prinsip mengubah tegangan listrik yang tersedia, disebut...
catu daya
power amplifier
inverter
converter
SMPS digunakan untuk menyediakan supplai tegangan ...
Amplifier OCL
Rangkaian Flip Flop transistor
Amplifier BTL
Amplifier class D
