เเบบทดสอบออกแแบบเเละผลิตด้วยโปรเเกรมคอมพิวเตอร์

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

  1. ข้อใดกล่าวถูกต้องที่สุดเกี่ยวกับโปรเเกรม Mastercam

a)

โปรเเกรมที่ใช้ในการออกแบบเเละผลิตด้วยโปรเเกรมคอมพิวเตอร์

b)

โปรเเกรมที่ใช้ในการ

ออกเเบบ

c)

โปรเเกรมที่ใช้จำลองการกัดงาน

d)

โปรเเกรมที่ใช้ในการเขียนเเบบ

2.

  1. คำสั่งใดที่ใช้ในการลบเส้น

a)

Shift

b)

Divide

c)

Join Entities

d)

Delete Entities

3.

คำสั่งใดที่ใช้ในการต่อชนเส้น

a)

Shift

b)

Divide

c)

Join Entities

d)

Delete Entities

4.

Polygon คือคำสั่งที่ใช้ในข้อใด

a)

สร้างสี่เหลี่ยม

b)

สร้างวงรี

c)

สร้างวงกลม

d)

สร้าง6,8เหลี่ยม

5.

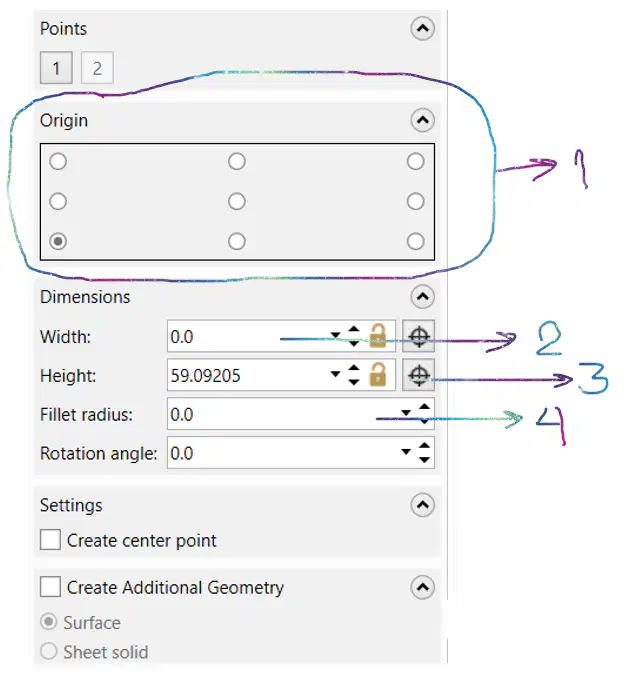

จากรูปหมายเลข 1 ใช้กำหนดรายละเอียดเเบบใด

a)

ค่าความยาวในเเนวนอน

b)

ค่าความยาวเเนวตั้ง

c)

การกำหนดตำเเหน่งในการวางรูป

d)

รูปทรงต่างๆ

6.

จากรูปหมายเลข 2 ใช้กำหนดรายละเอียดเเบบใด

a)

ค่าความยาวในเเนวนอน

b)

ค่าความยาวเเนวตั้ง

c)

การกำหนดตำเเหน่งในการวางรูป

d)

รูปทรงต่างๆ

7.

จากรูปหมายเลข 3 ใช้กำหนดรายละเอียดเเบบใด

a)

ค่าความยาวในเเนวนอน

b)

ค่าความยาวเเนวตั้ง

c)

การกำหนดตำเเหน่งในการวางรูป

d)

รูปทรงต่างๆ

8.

จากรูปหมายเลข 4 ใช้กำหนดรายละเอียดเเบบใด

a)

การตัดเส้น

b)

การลบมุม

c)

การกำหนดตำเเหน่งในการวางรูป

d)

รูปทรงต่างๆ

9.

คำสั่งในข้อใดที่ใช้ในการกัดหลุมเเบบ3D

a)

b)

c)

d)

10.

คำสั่งในข้อใดที่ใช้ในการกัดผิวด้านข้างหรือกัดขอบผิวงาน

a)

b)

c)

d)

11.

คำสั่งในข้อใดที่ใช้ในการกัดหลุมเเบบเลือกเส้นหรือ2D

a)

b)

c)

d)

12.

คำสั่งในข้อใดที่ใช้ในการปาดหน้าชิ้นงาน

a)

b)

c)

d)

13.

จากรูปที่กำหนดหมายเลข 1 ใช้ในการกำหนดในข้อใด

a)

หมายเลขทูล

b)

กำหนดขนาดของดอกกัด/เครื่อมือตัด

c)

เลือกชนิดของเครื่องมือตัด

d)

เลือกขนาดของเครื่องมือตัด

14.

จากรูปที่กำหนดหมายเลข 2 ใช้ในการกำหนดในข้อใด

a)

หมายเลขทูล

b)

กำหนดขนาดของดอกกัด/เครื่อมือตัด

c)

เลือกชนิดของเครื่องมือตัด

d)

เลือกขนาดของเครื่องมือตัด

15.

จากรูปที่กำหนดหมายเลข 3 ใช้ในการกำหนดในข้อใด

a)

หมายเลขทูล

b)

กำหนดขนาดของดอกกัด/เครื่อมือตัด

c)

เลือกชนิดของเครื่องมือตัด

d)

เลือกขนาดของเครื่องมือตัด

16.

จากรูปที่กำหนดหมายเลข 4 ใช้ในการกำหนดในข้อใด

a)

หมายเลขทูล

b)

กำหนดขนาดของดอกกัด/เครื่อมือตัด

c)

เลือกชนิดของเครื่องมือตัด

d)

เลือกขนาดของเครื่องมือตัด

17.

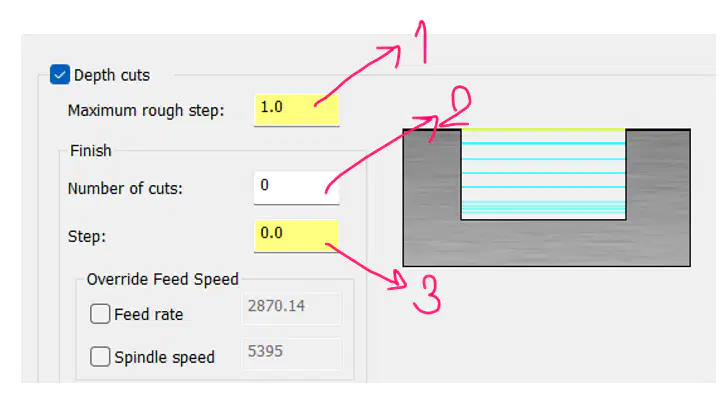

จากรูปที่กำหนดให้ข้อใดคือความหมายของหมายเลข 1

a)

กำหนดจำนวนครั้งในการเก็บละเอียดผิว

b)

กำหนดการกัดกินชิ้นงานเเต่ละครั้ง

c)

ค่าเก็บละเอียด

d)

ถูกทุกข้อ

18.

จากรูปที่กำหนดให้ข้อใดคือความหมายของหมายเลข 2

a)

กำหนดจำนวนครั้งในการเก็บละเอียดผิว

b)

กำหนดการกัดกินชิ้นงานเเต่ละครั้ง

c)

ค่าเก็บละเอียด

d)

ถูกทุกข้อ

19.

จากรูปที่กำหนดให้ข้อใดคือความหมายของหมายเลข 3

a)

กำหนดจำนวนครั้งในการเก็บละเอียดผิว

b)

กำหนดการกัดกินชิ้นงานเเต่ละครั้ง

c)

ค่าเก็บละเอียด

d)

ถูกทุกข้อ

20.

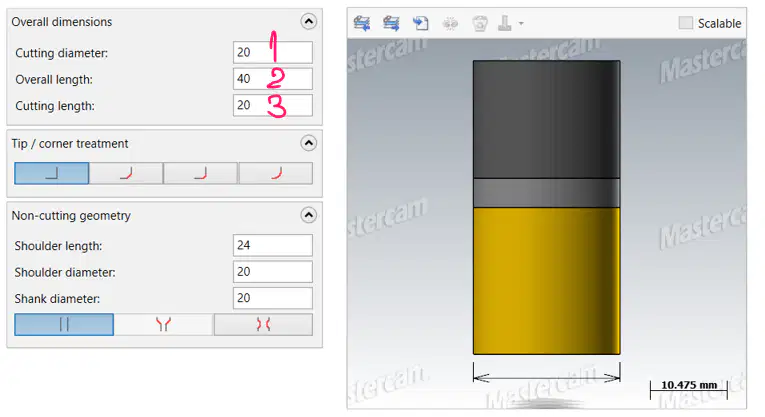

จากรูปจงบอกความหมายของหมายเลข 1 ตรงกับข้อใด

a)

กำหนดDiameterของเครื่องมือตัด

b)

ความยาวคมตัด

c)

ความยาวทั้งหมดของดอกกัด

d)

กำหนดDiameterของทูล

21.

จากรูปจงบอกความหมายของหมายเลข 2 ตรงกับข้อใด

a)

กำหนดDiameterของเครื่องมือตัด

b)

ความยาวคมตัด

c)

ความยาวทั้งหมดของดอกกัด

d)

กำหนดDiameterของทูล

22.

จากรูปจงบอกความหมายของหมายเลข 3 ตรงกับข้อใด

a)

กำหนดDiameterของเครื่องมือตัด

b)

ความยาวคมตัด

c)

ความยาวทั้งหมดของดอกกัด

d)

กำหนดDiameterของทูล

23.

โปรเเกรมใดที่ใช้ในการออกเเบบเเละผลิตด้วยโปรเเกรมคอมพิมเตอร์

a)

solidwork

b)

Autocad

c)

Mastercam

d)

Microsoft

24.

ข้อใดคือดอก End mill flat

a)

b)

c)

d)

25.

ข้อใดคือดอก face mill

a)

b)

c)

d)

26.

ข้อใดคือดอก Reamer

a)

b)

c)

d)

27.

ข้อใดคือดอก center drill

a)

b)

c)

d)

28.

ข้อใดคือดอกdrill

a)

b)

c)

d)

29.

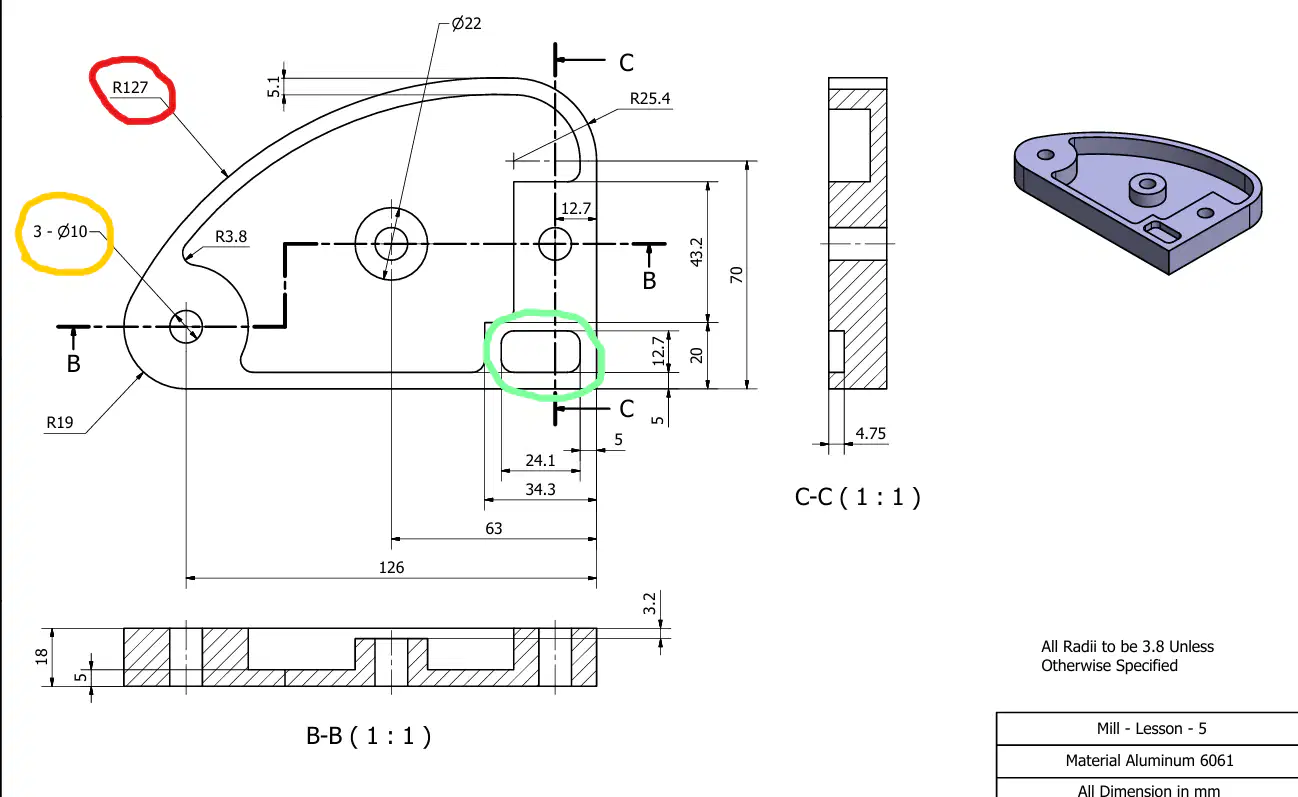

จากรูปวงกลมสีเเดงที่กำหนดให้เเปลงค่าRเป็นDiameterมีค่าเท่ากับเท่าไร

a)

127m

b)

227mm

c)

254mm

d)

254m

30.

จากรูปวงกลมสีเหลืองตัวเลขที่กำหนดให้ต้องเจาะรูลึกเท่าไหร่

a)

10

b)

3.5

c)

13

d)

18

31.

จากรูปวงกลมสีเขียวต้องกัดลงเท่าไหร่ตามเเบบ

a)

10

b)

3.5

c)

13

d)

18

32.

จากรูปที่กำหนดให้ P2แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

0 , 0

b)

72.5 , 0

c)

0 , 72.5

d)

72.5 , 52.5

33.

จากรูปที่กำหนดให้ P3แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

52.5 , 72.5

b)

72.5 , 52.5

c)

0 , 72.5

d)

72.5 , 52.5

34.

จากรูปที่กำหนดให้ P4แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

52.5 , 72.5

b)

-145 , 52.5

c)

145 , 72.5

d)

145 , 52.5

35.

จากรูปที่กำหนดให้ P5แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

105 , 145

b)

-145 , 105

c)

145 , 105

d)

145 , 52.5

36.

จากรูปที่กำหนดให้ P6แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

0 , 145

b)

0 , 105

c)

145 , 105

d)

145 , 52.5

37.

จากรูปที่กำหนดให้ P7แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

0 , 0

b)

0 , 105

c)

145 , 105

d)

145 , 52.5

38.

จากรูปที่กำหนดให้ P8แกน X,Y มีค่าเท่ากับข้อใดโดยเริ่มอ่านจากจุดศูนย์ชิ้นงาน

a)

-25 , 0

b)

25 , 75

c)

75 , 25

d)

145 , 52.5

39.

เครื่อง Lathe CNCมีแกนอะไรบ้าง

a)

X,Y

b)

X,Y,Z

c)

X,Y,R

d)

X,Y,I

40.

เครื่องMilling CNCมีแกนอะไรบ้าง

a)

X,Y

b)

X,Y,Z

c)

X,Y,R

d)

X,Y,I
