WorksheetsETE 3032 UJIAN PENYENGGARAAN PENDAWAIAN TIGA FASA
Total questions: 9
Worksheet time: 3mins
Penyenggaraan adalah aktiviti yang dilakukan untuk memulihara, mengendali dan mengawal selia bangunan bagi memenuhi piawaian.Nyatakan dua prosedur bagi menjalankan pemeriksaan pendawaian elektrik tiga fasa
i. -Uji dengan ujian litar mati, Uji pepasangan ikut prosedur (Ujian keterusan) (Ujian penebatan)
ii-Ujian yang dilakukan bergantung kepada kerosakan yang berlaku
iii- Uji dengan ujian litar hidup.
iv-Uji bahagian yang telah dibaik pulih
A : i, ii
B : ii, iii, iv
C : iii, iv
D : i,ii,iii, iv

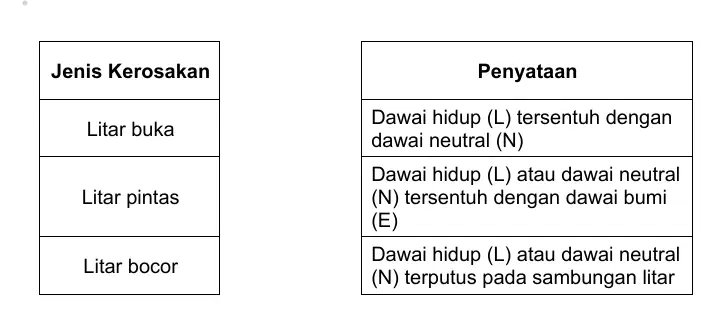

Padankan jenis kerosakan dengan penyataan yang betul.
LITAR BUKA
LITAR PINTAS

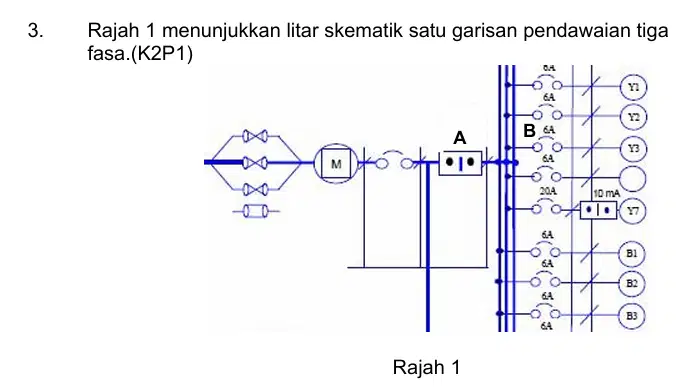

Berdasarkan Rajah 1, nyatakan fungsi alat perlindungan keselamatan litar yang berlabel A dan B.
A :
(A) Pemutus Litar Miniatur 3 kutub (MCB 3 pole)
(B) Pemutus Litar Arus Bocor 4 kutub(ELCB / RCCB 4 pole)
B : (A) Suis Utama (B) Fius Perkhidmatan
C : (A) MCCB, (B) RCCB
D : (A) MCB (B) ELCB
Berdasarkan Rajah 2, nyatakan dua peralatan ujian yang boleh digunakan untuk menjalankan ujian secara litar hidup.
(A) Playar Gabung, Pena uji (test pen) • Meter pelbagai ( multi meter) • Clamp On Meter
(B) Multimeter, Pena Ujian, Playar Muncung Tirus , Insulation Tester
(C) Pena Ujian , Penjerut Kabel , Multimeter, Meter Ohm
(D) Pena Ujian (test pen) • Meter pelbagai ( multi meter) • Clamp On Meter • Meter Volt (Volt Meter)
Berdasarkan Rajah 3, nyatakan dua kegunaan meter pelbagai dalam pengujian tersebut.
I: Menjalankan ujian kekutuban pengalir hidup, pengalir neutral dan pengalir keterusan bumi litar soket dan litar lampu.
II: Menjalankan ujian keterusan pengalir hidup, pengalir neutral dan pengalir keterusan bumi litar soket dan litar lampu.
III; Menjalankan ujian keterusan pengalir suis ke lampu.
IV : Menguji pemutus litar miniatur (PLM) samada rosak atau tidak.
A : I & IV
B : I,II & IV
(C) : I,III & IV
(D) : I,II, III & IV
Berdasarkan Jadual 1, susun langkah kerja pemeriksaan pendawaian mengikut urutan yang betul dengan menulis A, B, C, D, E dan F dalam ruang jawapan.
7. Antara penyebab kerosakan litar bocor ke bumi adalah disebabkan penebat kabel cair dan menyebabkan pencantuman dengan kabel bumi atau bahagian logam berbumi.(K3P1)
Nyatakan 4 (empat) kaedah untuk mengesan kerosakan litar bocor ke bumi.
I. Penebat kabel yang mengalirkan arus elektrik dan menyentuh bahagian logam berbumi.
II.Penebat kabel yang mengalir arus elektrik cair dan bercantum dengan kabel bumi atau bahagian logam berbumi.
III. Benda asing seperti cicak , tikus , air dan kepingan logam yang menyentuh antara pengalir-pengalir arus elektrik dan bumi.
VI. Pemutus litar bocor ke bumi sentiasa terpelentik selagi kerosakan ke bumi tidak dibaiki.
A-I,III & IV
B- II & IV
C - I, II, & IV
D - I, II, III & IV
Berdasarkan Rajah 4, nyatakan dua kegunaan meter tersebut (K5P1)
i-Pengujian penebatan litar pendawaian untuk memastikan bahawa penebatan kabel pada litar yang dipasang tidak berlaku sebarang kebocoran arus atau berlaku litar pintas.
ii-Ujian untuk mengetahui ketahanan penebatan kabel litar pendawaian.
iii-Untuk menguji keterusan pengalir litar pendawaian.
iV- Untuk menjalankan ujian keterusan pengalir suis ke lampu.
A : I, II DAN IV
B : II, III DAN IV
C : III DAN IV
D : I, II DAN III
Jadual 2 Susun penyataan langkah kerja tersebut, mengikut urutan yang betul dengan menulis A, B, C dan D dalam ruang jawapan.
