WorksheetsЭлектробезопасность
Total questions: 6
Worksheet time: 8mins
Какие жилы кабеля подключаются к указанным на рисунке клеммам розетки? Выберите все правильные варианты.
1,2,3 - три фазы переменного тока
1 - заземление, 2 - фаза (под напряжением) и 3 - ноль
1 - заземление, 2 - ноль, 3 - фаза (под напряжением)
1 - заземление, 2 - заземление, 3 - фаза (под напряжением)
1 - ноль, 2 - ноль, 3 - фаза (под напряжением)
Прочтите текст на рисунке. В каком случае устройство защитного отключения сработает автоматически?
Короткое замыкание (фаза и ноль)
Ток утечки (фаза - заземление) выше порогового значения
Сила тока в цепи (фаза и ноль) выше порогового значения
Сила тока в цепи (фаза и ноль) ниже порогового значения

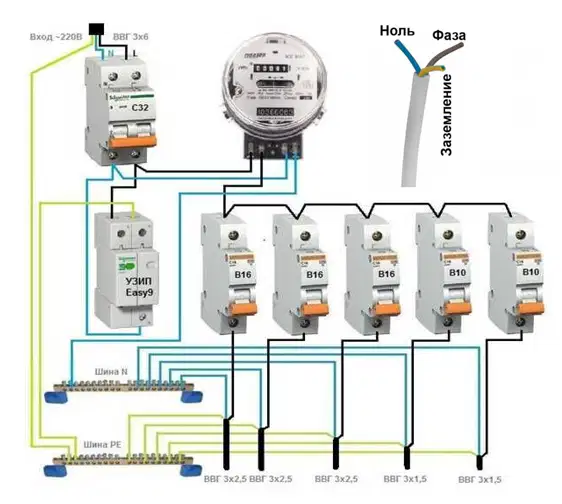

Посмотрите на рисунок схемы разводки кабелей бытовой электросети (220В). Каким цветом на рисунке обозначена фаза?
голубой (синий)
желто-зеленый
черный

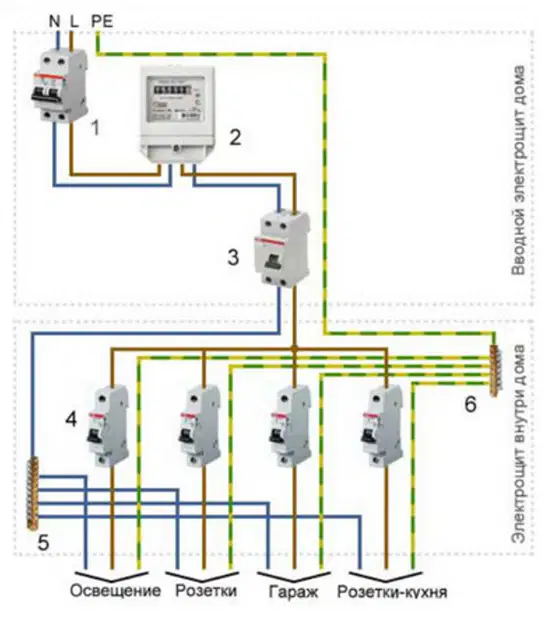

Рассмотрите рисунок схемы электросети дома. обратите внимание на обозначения: 1 - Входной автомат, 2 - Счетчик, 3-УЗО, 4 - Однополюсный автомат. В каком случае срабатывают автоматы 1 или 4?
Короткое замыкание рабочей цепи
Ток утечки выше порогового значения
Сила тока в рабочей цепи выше порогового значения
Сила тока в рабочей цепи ниже порогового значения
Ток утечки ниже порогового значения
Рассмотрите рисунок схемы электросети дома. обратите внимание на обозначения: 1 - Входной автомат, 2 - Счетчик, 3-УЗО, 4 - Однополюсный автомат. Что необходимо сделать в первую очередь, если в гараже дома обнаружена неисправность розетки?
отключить рубильник автомата 1
отключить рубильник УЗО (3)
отключить рубильник автомата 4в
отключить рубильник автомата 4б
отключить рубильник автомата 4г

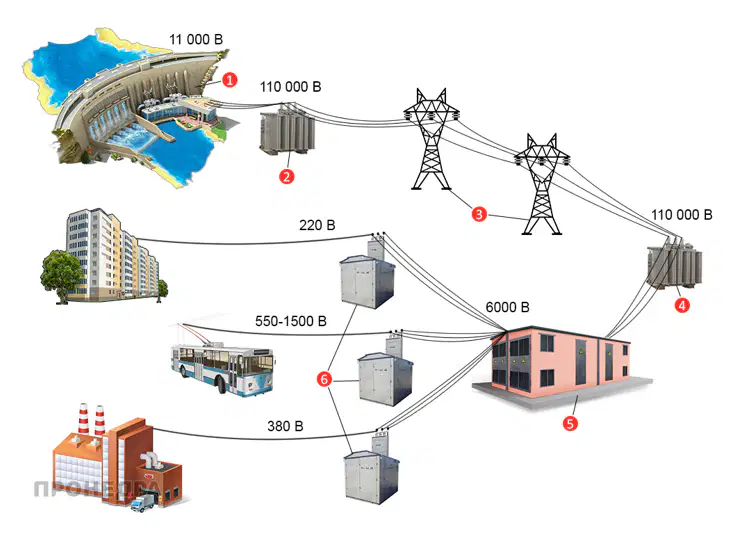

Рассмотрите рисунок и укажите напряжение в высоковольтной линии электропередачи
110 000 В
6 000 В
15 000 В
380 В
