BE MECH 2025

Total questions: 150

Worksheet time: 3hrs 30mins

Name
Class
Date
1.

Definisi Bahaya

a)

Suatu kejadian yang dapat diprediksi namun tidak diharapkan, yang dapat menyebabkan cidera atau gangguan kesehatan atau bahkan kematian

b)

Semua sumber, situasi ataupun aktivitas yang berpotensi menimbulkan cedera (kecelakaan kerja) dan atau penyakit akibat kerja (PAK)

c)

Semua jawaban benar

d)

Saya tidak tahu, saya siap remidial dan ikut training ulang

2.

Apa saja yang perlu diinspeksi?

a)

Area kerja

b)

Peralatan dan Perlengkapan Kerja

c)

Peralatan Emergency

d)

Semua Benar

3.

Standar penggunaan APD, kecuali…

a)

Penggunaan berdasarkan instruksi Supervisor/Management, peraturan umum

b)

Penggunaan karena lingkungan pekerjaan

c)

Penggunaan saat atasan melihat

d)

Tidak menggunakan berdasarkan standard sendiri

4.

Cara penggunaan APAR yang benar adalah

a)

Tekan gagang, arahkan ke dasar api, Tarik kunci pengaman, sapukan dari sisi ke sisi

b)

Arahkan ke dasar api, Tarik kunci pengaman, tekan gagang, sapukan dari sisi ke sisi

c)

Sapukan dari sisi ke sisi, tarik kunci pengaman, tekan gagang, arahkan ke dasar api

d)

Tarik kunci pengaman, arahkan ke dasar api, tekan gagang, sapukan dari sisi ke sisi

5.

JSA memiliki kepanjangan...

a)

Job Safety Assessment

b)

Job Safety Annual

c)

Job Safety Forum

d)

Job Safety Analysis

6.

Yang tidak termasuk dalam hirarki pengendalian resiko

a)

Lingkungan Kerja

b)

Substitusi

c)

APD

d)

Administrasi

7.

Berikut ini yang Bukan termasuk bahaya-bahaya K3 adalah….

a)

Bahaya Ergonomi

b)

Bahaya Biologi

c)

Bahaya Psikososial

d)

Nearmiss

8.

Suatu kondisi dimana suatu hal ( baik bahan, material, proses, metode, atau kondisi kerja) memiliki potensi bahaya yang dapat menyebabkan manusia atau orang cidera, kerusakan lingkungan, properti kerja atau gabungan ketiga aspek tersebut adalah pengertian dari....

a)

Emergency

b)

Hazard & Risk

c)

Safety

d)

Severity

9.

Kepanjangan dari K3 adalah ...

a)

Kesehatan dan Keselamatan Kerja

b)

Keselamatan, Kesehatan dan Keamanan

c)

Keselamatan dan Keamanan Kerja

d)

Keselamatan dan Kesehatan Kerja

10.

Tujuan dari penerapan K3 adalah ...

a)

Meningkatkan kemiskinan dan pengangguran Nasional

b)

Meningkatkan resiko bahaya di tempat kerja

c)

Meningkatkan kecelakaan kerja

d)

Melindungi dan menjamin keselamatan tenaga kerja

11.

Kepanjangan dari LOTO adalah:

a)

Lock on take off

b)

Lock out tag off

c)

Lock off tag out

d)

Lock off tag off

e)

Lock out tag out

12.

Berikut adalah program maintenance yang direncanakan dan masuk dalam Predictive maintenance, kecuali:

a)

PPU

b)

PPM

c)

PAP

d)

PPJ

13.

Cermati pernyataan-pernyataan berikut ini! Mekanik A menyatakan bahwa kegiatan periodic

service dilakukan setiap hari dan seminggu sekali. Mekanik B menyatakan bahwa kegiatan

periodic inspection dilakukan setiap 250 jam, 500 jam, 1000 jam, 2000 jam sekali. Manakah

pernyataan yang benar?

a)

Mekanik A

b)

Mekanik B

c)

Mekanik A dan Mekanik B

d)

Tidak ada pernyataan yang benar

14.

Cermati pernyataan-pernyataan berikut ini! Mekanik A menyatakan bahwa kegiatan

perawatan alat berat bertujuan untuk menjaga agar biaya perbaikan alat selalu meningkat.

Mekanik B menyatakan bahwa kegiatan perawatan alat berat bertujuan untuk mejaga agar

alat dalam kondisi selalu siap pakai. Manakah pernyataan yang benar?

a)

Mekanik A

b)

Mekanik B

c)

Mekani A dan Mekanik B

d)

Tidak ada pernyataan yang benar

15.

Kegiatan pembongkaran engine dikarenakan adanya kerusakan yang mendadak termasuk

dalam kategori perawatan dengan klasifikasi...

a)

Periodic maintenance

b)

Schedule overhaul

c)

Condition based maintenance

d)

Corective maintenance

16.

Jika diketahui SMR (Service Meter Reading) pada alat menunjukkan angka HM 950, maka

pada saat itu kegiatan perawatan yang harus dilakukan adalah...

a)

Periodic service 1000 jam

b)

Periodic service 500 jam

c)

Periodic service 250 jam

d)

Periodic inspection 50 jam

17.

Kondisi level oli yang benar pada saat melakukan pemeriksaan oli yang terdapat di engine oil

pan adalah...

a)

Level oli berada di antara level L dan level H

b)

Level oli berada di atas level H

c)

Level oli berada di atas level L

d)

Level oli tepat di garis L

18.

Apa yang harus dilakukan jika dalam waktu lebih dari 5 detik (sejak engine hidup) lampu

berikut ini tetap menyala?

a)

Tetap hidupkan engine dan tunggu sampai 10 detik, jika lampu tetap menyala segera

matikan engine.

b)

Tetap hidupkan engine dan gunakan alat untuk beroperasi seperti kondisi normal.

c)

Segera matikan engine.

d)

Tetap hidupkan engine dan kondisikan dalam putaran low idle sampai lampu mati

dengan sendirinya.

19.

Saat melakukan periodik maintenance 250 HM, dianjurkan untuk melakukan pengecheckan V-belt, jika kekencangannya melebihi maka akan mengakibatkan :

a)

Kerusakan pada Thermostat

b)

Kerusakan pada bearing water pump.

c)

Pendinginan baik, sehingga engine low power

d)

Kerusakan pada oil cooler

20.

Kepanjangan SAE pada oil SAE 10 adalah ...

a)

Service Api of Engineers.

b)

Society Api of Engineers.

c)

Service of Automotive Engineers.

d)

Society of Automotive Engineers.

21.

Kerusakan Oli yang di sebabkan oleh pengaruh dari dalam sistem disebut:

a)

Oksidasi

b)

Ekspansi

c)

Deteriorasi

d)

Kontaminasi

22.

Standar kekentalan hydraulic oil adalah :

a)

AGMA

b)

ASTM

c)

SAE

d)

ISO - VG

23.

Jumlah pori-pori persatuan inch pangkat dua pada sebuah filter adalah…

a)

cartridge

b)

Micron

c)

Filtering Area

d)

Mesh

24.

Pada gambar berikut adalah filter dengan type…..

a)

Housing type

b)

Element

c)

Cartridge

d)

Wet type

25.

Tool yang dipakai untuk mengukur spesific grafity electrolit battery adalah.....

a)

Micro meter

b)

Gravity meter

c)

Hydro meter

d)

Spesific meter

26.
a)

Feeler Gauge

b)

Vernier Kaliper

c)

Dial Indicator

d)

Multimeter

27.
a)

Feeler Gauge

b)

Vernier Caliper

c)

Dial Indicator

d)

Multimeter

28.

Berapakah hasil pengukuran vernier kaliper diatas

a)
39,50
b)

39,60

c)

38,50

d)

39

29.

Alat ukur diatas dinamakan

a)

dial indikator

b)

dial bore gauge

c)

mikrometer

d)

jangka sorong

e)

mistar baja

30.

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

31.

Sebutkan aplikasi alat ukur Magnetic Base & Dial Gauge ?

a)

- Run Out

- Backlash

- Clearance

- Thickness

b)

- End Play

- Run Out

- Diameter

- Backlash

c)

- Backlash

- End Play

- Run Out

- Bending

d)

- Bending

- Thickness

- End Play

- Diameter

32.

Perkakas ini digunakan untuk pemukulan berkekuatan sedang dan mencegah agar tidak merusak komponen-komponen yang dipukul.sebutkan nama tool ini?

a)

Plastic Hammer

b)

Ball Peen Hammer

c)

Rawhide Hammer

d)

Brass Hammer

e)

Rubber Mallet.

33.

Nama hand tools di atas adalah...

a)

external circlip pliers

b)

long nose plier

c)

combination pliers

d)

internal circlip pliers

34.

Gambar berikut adalah kunci?

a)

Combinatin Wrench

b)

Offset Ring Spanner

c)

Open End Spanner

d)

Flare Nut Spanner

35.

Salah satu penyebab timbulnya asap hitam pada gas buang adalah:

a)

Air cleaner buntu

b)

Oil filter buntu

c)

Fuel filter buntu

d)

Primary fuel filter buntu

36.

Apabila Oil Filter tersumbat maka aliran oli di sistem engine akan :

a)

Berhenti total

b)

Kembali ke Oil Pan

c)

Mengalir melalui By Pass Valve

d)

Bocor keluar dari Block Cylinder

37.

Empat langkah piston sama dengan berapa putaran crankshaft?

a)

Satu

b)

Dua

c)

Tiga

d)

Empat

38.

Ketika piston melewati Bottom Dead Center (BDC) setelah langkah intake, posisi valve:

a)

Hanya exhaust valve yang terbuka

b)

Kedua valve terbuka

c)

Hanya intake valve yang terbuka

d)

Kedua valve tertutup

39.

piston cooling jet berfungsi untuk mengarahkan oli ke:

a)

Water pump shaft untuk melumasi bearing

b)

Menghubungkan rod bearing untuk lubrikasi dan menahan beban

c)

Bagian bawah piston untuk mendinginkan piston dan melumasi dinding cylinder

d)

Bagian atas piston untuk melumasi dinding cylinder

40.

Bila fuel filter tersumbat maka pengaruhnya terhadap performance engine adalah:

a)

Overspeed

b)

Low power

c)

Overheating

d)

Tidak berpengaruh

41.

Istilah Low idle adalah:

a)

Putaran engine terendah tanpa beban

b)

Putaran engine tertinggi tanpa beban

c)

Putaran engine pada beban penuh

d)

Putaran yang melebihi high idle

42.

Istilah High idle adalah:

a)

Putaran engine tertinggi tanpa beban

b)

Putaran engine dengan beban penuh

c)

Putaran engine terendah tanpa beban

d)

Putaran engine dibebani

43.

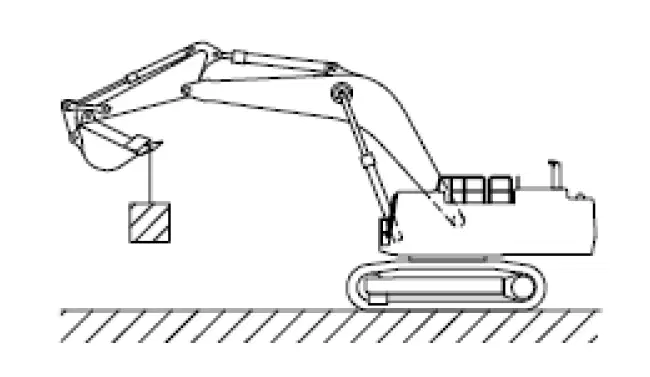

Gambar tersebut adalah proses untuk melakukan

a)

Stall speed

b)

Hydraulic stall pressure

c)

Hydraulic drift

d)

Cycle time

44.

Stall speed adalah

a)

Staal speed adalah sebuah cara untuk menentukan apakah engine low power atau hydraulic low power

b)

Staal speed adalah sebuah cara untuk menentukan apakah fuel system low power atau air system low power pada engine

c)

Staal speed adalah sebuah cara untuk mengetahui kekuatan hydraulic

d)

Staal speed adalah sebuah cara untuk menentukan cara mengukur kekuatan hydraulic

45.

Tekanan udara yang diijinkan didalam crankcase disebut…

a)

Boost pressure

b)

Crank pressure

c)

Oil pressure

d)

Blowby pressure

46.

Gambar dibawah ini merupakan indicator pada panel instrument yaitu …

a)

High Beam Warnin Light

b)

Engine Coolant/Temperatur Gauge

c)

Park Brake Indicator

d)

Engine Oil Pressure indicator

47.

Gambar dibawah ini merupakan indicator pada panel instrument yaitu …

a)

High Beam Warnin Light

b)

Engine Coolant/Temperatur Gauge

c)

Park Brake Indicator

d)

Engine Oil Pressure indicator

48.

Fungsi dari oli adalah

a)

· Meningkatkan daya putar mesin

b)

· Menyaring udara yang akan masuk ke ruang bakar

c)

· Mencegah mesin mati secara tiba-tiba

d)

· Salah semua

49.

Additive yang memiliki kesamaan struktur kimia dengan detergen yang dipakai dirumah tangga dan dapat melarutkan sludge didalam oil dalam temperatur rendah adalah

a)

· EP Additeves

b)

· Oxidator inhibation

c)

· Dispersant

d)

· Anti foam agent

50.

Kemampuan pelumasan yang baik sampai 15°C, dan memiliki viskositas yang sama seperti oli SAE 40 pada saat temperature 100°C jenis olinya adalah :

a)

· SAE 40 W

b)

· SAE 10 W

c)

· SAE 15 - 40 W

d)

· SAE 40 – 100 W

51.

Jika air yang mengkontaminasi oli bertambah, maka akan menyebabkan terjadinya berbagai problem kerusakan. Misalnya, air (moisture) yang terbawa oli ke lubricating system bearing connecting rod saat menguap lagi, akan menyebabkan pitting, bunyi, atau bearing jammed.

a)

· Bearing jammed

b)

· Bunyi

c)

· Pitting

d)

· Semua benar

52.

Gambar diagram disebelah kanan menunjukkan hubungan antara kandungan sulfur yang terdapat dalam fuel dengan nilai basa/alkali (TBN). Nilai TBN akan turun : ..........

a)

· Bila kadar (%) sulfur dalam fuel semakin tinggi

b)

· Bila kadar (%) alkali dalam fuel semakin tinggi

c)

· Bila kadar (%) sulfat dalam fuel semakin tinggi

d)

· Bila kadar (%) karbon dalam fuel semakin tinggi

53.

TBN singkatan dari

a)

· Teknik Base Number

b)

· Total Base Numerik

c)

· Total Base Number

d)

· Teknik Base Numerik

54.

Final Drive adalah

a)

Susunan roda gigi yang biasanya berupa satu set roda gigi lurus dan atau satu set roda gigi planet sebagai roda gigi penggerak akhir yang berfungsi untuk mereduksi putaran dan meningkatkan torsi unit.

b)

susunan roda gigi yang biasanya berupa satu set roda gigi lurus dan atau satu set roda gigi planet sebagai roda gigi penggerak akhir yang berfungsi untuk mereduksi torsi dan meningkatkan putaran unit.

c)

susunan roda gigi yang biasanya berupa satu set roda gigi lurus dan atau satu set roda gigi planet sebagai roda gigi penggerak akhir yang berfungsi untuk meningkatkan putaran dan torsi unit.

d)

susunan roda gigi yang biasanya berupa satu set roda gigi lurus dan atau satu set roda gigi planet (planetary gear) sebagai roda gigi penggerak akhir yang berfungsi untuk mereduksi putaran dan torsi unit.

55.

Oli pelumas yang terdapat pada track roller berfungsi untuk

a)

Mengurangi keausan anatara link dan track roller

b)

Mengurangi keausan antara link dan bushing

c)

Mengurangi keausan antara bushing dan shaft

d)

Mengurangi keausan antra track roller dan bushing

56.

Fungsi track adjuster pada komponen undercarriage adalah

a)

Menambah kekencangan track

b)

Meluruskan track

c)

Menjaga agar posisi track tetap lurus dengan front idler

d)

Mengatur kekencangan track

57.

Gambar final drive di bawah ini termasuk ke dalam klasifikasi

a)

Single reduction rotated drive shaft

b)

Single reduction fixed drive shaft

c)

Double reduction

d)

Planetary gear type (rigid type)

58.

Fungsi utama dari floating seal adalah

a)

Mencegah tekanan udara yang berlebihan di dalam final drive case

b)

Mencegah kebocoran oli di dalam final drive

c)

Mencegah kotoran masuk ke dalam final drive

d)

Mencegah kebocoran oli dan kotoran masuk ke dalam final drive

59.

Suatu kondisi dimana susunan disc dan plate dalam keadaan merenggang disebut ...

a)

Engaged

b)

Disengage

c)

Direction

d)

Directional

60.

Komponen yang dapat menggerakkan unit ke kanan ke kiri ...

a)

Engine

b)

Wheel

c)

Final drive

d)

Steering

61.

Steering system pada semi hydraulic type dikalsifikasikan menjadi ...

a)

Semi integral type,Integral type dan Power steering type

b)

Semi integral type,Integral type dan Combine type

c)

Semi integral type,Integral type dan Linkage type

d)

Semi integral type,Integral type dan Rigid type

62.

Yang berfungsi untuk menurunkan kecepatan atau mempertahankan kecepatan pada jalanan menurun ...

a)

Brake system

b)

Directional contro valve

c)

Retarder brake

d)

Parking brake switch

63.

Sistem hidraulik berfungsi untuk :

a)

Pemindah tenaga dari suatu tempat ketempat lain.

b)

Pemindah tenaga dari suatu tempat ketempat lain dengan perantara oli

c)

Memperbesar / memperkecil daya dengan perantara udara.

d)

Memperbesar / memperkecil daya dengan energi potensial

64.

Control valve berfungsi untuk :

a)

Mengatur kembalinya oli dari hidraulik silinder.

b)

Mengarahkan oli ke hidraulik silinder.

c)

Mengatur tekanan oli di dalam sistem.

d)

Mengatur aliran yang akan ditekan oleh pompa ke hidraulik silinder.

65.

Hydraulic pump berfungsi untuk :

a)

Mengarah oli ke peralatan kerja.

b)

Memindahkan oli dari tangki ke sistem dan bersama komponen lain menimbulkan tekanan hidraulik.

c)

Mensirkulasikan oli kebagian-bagian yang diinginkan.

d)

Menyerahkan oli ke sistem.

66.

Pump non positive displacement adalah :

a)

Plunger pump

b)

Propeller pump

c)

Vane pump.

d)

Trocoid pump.

67.

Fungsi By pass valve adalah :

a)

Mengalirkan oli tanpa melalui control valve.

b)

Memperlancar jalannya arus oli.

c)

Mengalirkan oli tanpa melalui filter hidraulik

d)

Jalan pintas / mempercepat aliran oli.

68.

Safety valve berfungsi untuk :

a)

Menjaga tekanan di dalam hydraulic cylinder

b)

Menjaga tekanan di dalam sistem agar tetap konstan

c)

Menjaga tekanan di dalam sirkuit dan menjaga tekanan yang berlebihan

d)

Menaikan tekanan didalam sirkuit, mencegah terjadinya gelembung-gelembung udara di dalam sistim.

69.

Gearpump type S, dapat menahan pressure di dalam system sebesar

a)

35 kg/cm2

b)

125 kg/cm2

c)

210 kg/cm2

d)

120 kg/cm2

70.

Fungsi check valve :

a)

Mengalirkan oli dalam satu arah saja serta mencegah tekanan yang balik.

b)

Mengalirkan oli kedalam sistem dengan tekanan tertentu.

c)

Membatasi tekanan yang berlebihan, pada hydraulic control valve.

d)

Menaikkan tekanan pada hydraulic pump untuk dialirkan ke hidraulik sistem

71.

Relief valve berfungsi untuk :

a)

Mencegah terjadinya kevacuman di dalam hidraulik silinder.

b)

Menaikkan oil pressure pada sistem hidraulik.

c)

Mencegah oil pressure pada discharger side pump melebihi tekanan yang diijinkan.

d)

Menjaga tekanan oil pressure tetap konstan.

72.

Tanki hidraulik yang tekanannya tidak dibatasi adalah :

a)

Pressurise limited

b)

Unpressurise limited

c)

Unpressurise

d)

Pressurise unlimited

73.

Besarnya electron yang melalui sebuah penghantar dalam sau satuan waktu adalah

a)

Arus.

b)

Frekuensi.

c)

Hambatan

d)

Tegangan

74.

Satuan yang digunakan untuk beda tegangan adalah?

a)

Volt

b)

Ampere

c)

Ohm

d)

Watt

75.

Untuk pengukuran apakah pada gambar di bawah ini?

a)

Kuat arus

b)

Beda tegangan

c)

Tahanan

d)

Frekuensi

76.

Berapakah nilai tahanan total pada rangkaian gambar di bawah ini jika masing-masing tahanan adalah 120Ω?

a)

40Ω

b)

60Ω

c)

120Ω

d)

360Ω

77.

Apakah nama komponen berikut ini

a)

Resistor

b)

Capacitor

c)

Transistor

d)

Dioda

78.

Komponen elektronika yang berfungsi sebagai switching dan penguat arus adalah...

a)

Dioda

b)

Transistor

c)

Kapasitor

d)

Resistor

79.

Tipe transistor yang pengaktifannya menggunakan sinyal negative adalah?

a)

PNP

b)

NPN

c)

NTC

d)

PTC

80.

Apakah nama komponen berikut ini

a)

Resistor

b)

Capacitor

c)

Transistor

d)

Dioda

81.

Pengukuran dioda yang benar dengan jarum pada multimeter analog bergerak?

a)

Dengan menggunakan voltage, + dengan anoda dan - dengan kathoda

b)

Dengan menggunakan voltage, - dengan anoda dan + dengan kathoda

c)

Dengan menggunakan resistance, + dengan anoda dan - dengan kathoda

d)

Dengan menggunakan resistance, - dengan anoda dan + dengan kathoda

82.
Pada gambar berikut ini, bila R1 putus maka
a)
Tegangan alternator besar
b)
Alternator dan regulator terbakar
c)
Tegangan alternator tidak ada
d)
Tegangan alternator kecil
83.

Pada gambar berikut yang ditunjuk oleh huruf A & B adalah

a)

Armature dan Overunning Clutch

b)

Armature dan Pinion

c)

Komutator & Overunning Clutch

d)

Komutator & Pinion

84.

Jumlah dari usaha listrik yang dihasilkan dalam satuan waktu disebut

a)

Arus (Ampere)

b)

Tegangan (Voltage)

c)

Resistance (Ohm)

d)

Daya (Watt)

85.

Dari gambar berikut ini bila R3 putus maka

a)
Starting motor tidak bekerja
b)
Terminal C starting motor keluar bunga api
c)
Saat engine sudah running, starting motor masih bisa distart
d)
Magnetic switch akan bergerak maju mundur
86.
Contoh komponen yang menggunakan Kaidah tangan kiri Fleming adalah
a)
Alternator
b)
Generator
c)
Starting motor
d)
Semua salah
87.

nama komponen:

a)

Starting Switch

b)

Battery Relay

c)

Safety Relay

d)

Battery

88.

Nama komponen

a)

Starting switch

b)

Battery Relay

c)

Safety Relay

d)

Dioda

89.

Nama tool:

a)

AVO meter

b)

Multi meter

c)

Volt Meter

d)

Ohm Meter

90.

Nama alat yang digunakan untuk mengukur nilai hambatan pada resistor:

a)

Volt Meter

b)

Ohm Meter

c)

Ammeter

d)

Ampere Meter

91.

Nama cairan yang digunakan untuk mengisi battery yang masih baru:

a)

Air tambah

b)

Air Murni

c)

Air zur

d)

Air suling

92.

Hal–hal yang perlu di perhatikan ketika terjadi troubleshooting, KECUALI ....

a)

Jangan terburu–buru untuk melakukan pembongkaran komponen.

b)

Mulai dari pekerjaan yang paling mudah.

c)

Mulai dari penyebab yang paling mungkin & sederhana.

d)

Lakukan pembongkaran komponen yang rusak.

93.

Data yang dapat diketahui dengan Program Analisa Pelumas adalah, KECUALI ...

a)

Viscosity

b)

TBN / TAN

c)

Metal Content

d)

Troubleshooting

94.

Wear metal yang terdapat pada laporan program analisa pelumas, KECUALI...

a)

Ferro

b)

Copper

c)

PQ Index

d)

Silicon

95.

Hal apa saja yang perlu diperiksa jika engine mati mendadak ketika unit beroperasi, KECUALI ...

a)

Kebuntuan lubang air breather pada fuel tank

b)

Kebocoran pada fuel piping

c)

Karat dan water terdapat pada fuel tank ketika di drain

d)

Terdapat metal particel ketika drain oil pan

96.

Susunan roda gigi yang biasanya berupa satu set roda gigi lurus dan atau satu set roda gigi planet (planetary gear) sebagai roda gigi penggerak akhir yang berfungsi untuk mereduksi putaran dan meningkatkan torsi unit adalah pengertian dari ....

a)

transmisi

b)

diferensial

c)

mesin

d)

bagian terakhir

97.

Gambar final drive di bawah ini termasuk klasifikasi ....

a)

jenis roda gigi planet

b)

poros penggerak tetap reduksi tunggal

c)

poros penggerak yang diputar reduksi tunggal

d)

pengurangan ganda

98.

Pada gambar berikut, komponen sproket shaft ditunjukkan di no berapa ....

a)

21

b)

23

c)

17

d)

14

99.

Komponen Undercarriage yang berfungsi meneruskan tenga gerak ke track melalui bushing

a)

front idler

b)

sprocket

c)

track link

d)

track shoe

100.

Equalizing beam digunakan pada unit

a)

bulldozer dan dozer shovel

b)

motor grader

c)

Articulated dumpt truck

d)

Excavator

101.

Apa yang dimaksud dengan torqflow system :

a)

Suatu sistem pemindah tenaga dari torque converter ke torqflow transmisi dengan menggunakan zat cair I fluida sebagai media perantara.

b)

Suatu sistem pemindah tenaga dari engine ke power train dengan menggunakan fluida (oli) sebagai media perantara.

c)

Suatu sistem pemindah tenaga dari engine ke torque converter dengan munggunakan fluida (oli ) sebagai media perantara.

d)

Suatu sistem pemindah tenaga dari engine ke torqflow transmisi dengan menggunakan fluida (oli) sebagai media perantara.

102.

Torque converter adalah rnerupakan :

a)

Suatu komponen yang berfungsi untuk mengatur kecepatan dan untuk mendapatkan arah gerak maju dan mundur dari unit.

b)

Suatu komponen yang berfungsi untuk menaikkan putaran engine yang merupakan input transmisi.

c)

Suatu komponen yang berfungsi untuk memindahkan tenaga engine ke torqflow transmisi dengan menggunakan fluida sebagai perantara.

d)

Suatu komponen yang berfungsi meneruskan putaran ke torqflow transmisi tanpa ada kerugian slip

103.

Komponen utama dari torque converter terdiri dari:

a)

Scavenging pump, turbin, pump.

b)

Pump, drive case, stator.

c)

Turbin, stator, flywheel.

d)

Turbin, stator, pump.

104.

Besarnya putaran engine pada saat unit kelebihan beban :

a)

Stall speed.

b)

Stall.

c)

Stall dan stall speed.

d)

Phase.

105.

Pump pada torque converter berfungsi :

a)

Merubah energi putar dari engine menjadi energi kinetis oli.

b)

Menaikkan putaran engine yang ditransfer ke transmisi.

c)

Menyerap panas yang timbul pada saat unit beroperasi.

d)

Menurunkan tenaga engine yang ditransfer ke transmisi.

106.

Lock up yang terpasang pada torque converter berfungsi untuk :

a)

Menurunkan putaran engine yang ditransfer ke torqflow transmisi.

b)

Melipatgandakan tenaga engine yang diteruskan ke torqflow transmisi.

c)

Merubah energi mekanis dari engine menjadi energi kinetis ke torqflow transmisi.

d)

Meneruskan putaran engine ke torqflow transmisi tanpa kerugian slip.

107.

Scavenging pump pada , torque converter berfungsi untuk :

a)

Mensupply oli ke torque converter case.

b)

Memindahkan oli dari torque converter case ke transmision case.

c)

Membantu pompa transmisi untuk pengisian oli ke clutch transmisi.

d)

Mempercepat proses kerja dari torque converter.

108.

Berikut adalah sebuah torque converter, komponen stator ditunjukkan pada angka nomor?

a)

No. 1

b)

No. 2

c)

No. 3

d)

No. 4

109.

Berikut adalah sebuah Planetary gear system, apakah nama dari komponen no.3 ?

a)

Sun gear

b)

Ring gear

c)

Carier

d)

Pinion gear

110.

Type Planetary pada gambar diatas adalah :

a)

Single pinion

b)

Double pinion

c)

Triple pinion

d)

Carier pinion

111.

Perhatikan gambar berikut ini! Apa yang terjadi dengan putaran output shaft?

a)

Tidak mendapat putaran dari input shaft

b)

Berputar berlawanan dengan putaran input shaft.

c)

Berputar searah dengan putaran input shaft.

d)

Tidak bisa berputar/tertahan.

112.

Perhatikan gambar susunan planetarry gear berikut ini! Komponen yang ditunjukkan dengan angka 4 disebut dengan...

a)

Sun gear

b)

Planetary pinion

c)

Planetary carrier

d)

Ring gear

113.

Komponen yang berfungsi merubah air pressure mejadi gerakan mekanik untuk menekan oli yang ada di slack adjuster guna pengoperasian brake adalah ....

a)

Brake chamber

b)

Compressor

c)

Parking brake

d)

Air governor

114.

Sistem pengeraman shoe adalah menggunakan ....

a)

Lining brake

b)

Anchor

c)

Clutch brake

d)

Toggle

115.

System brake sistem berfungsi untuk ....

a)

Memperlambat gerak unit

b)

Menghentikan gerak unit

c)

Memperkecil radius putar

d)

Semua jawaban benar

116.

Komponen yang dapat menggerakkan unit ke kanan ke kiri ...

a)

Engine

b)

Wheel

c)

Final drive

d)

Steering

117.

Dibawah ini merupakan type steering semi hydraulic, kecuali…

a)

Orbitrol

b)

Semi integral

c)

Integral

d)

Combine

118.

Pada gambar disamping termasuk klasifikasi steering & brake system tipe ....

a)

mechanical

b)

semi hydraulic

c)

hydraulic

d)

orbitrol

119.

Pada gambar disamping pada huruf C adalah pengukuran

a)

Spring pitch

b)

Spring distance

c)

Free length

d)

Outside spring

120.

arti 1.75 dari gambar adalah

a)

simbol suaian

b)

panjang baut

c)

class baut

d)

ukuran pitch

121.

berikut adalah metode pemasangan bearing menggunakan expansion fit yang benar adalah menggunakan media

a)

api las

b)

induksi elektromagnet

c)

di rebus

d)

di oven

122.

arti 24 pada pengertian baut inchi di samping adalah

a)

ulir kasar

b)

ulir halus

c)

simbol suaian

d)

diameter puncak ulir

123.

Pada gambar disamping pada huruf B adalah pengukuran

a)

Spring pitch

b)

Spring distance

c)

Free length

d)

Outside diameter

124.

Pada gambar disamping pada huruf A adalah pengukuran

a)

Spring pitch

b)

Spring distance

c)

Free length

d)

Outside diameter

125.

Fungsi Clutch

a)

Meneruskan/memutuskan tenaga dari engine ke transmisi

b)

Untuk memungkinkan kendaraan berhenti tanpa harus menginjak brake

c)

Untuk mempermudah ketika melakukan perpindahan kecepatan

d)

Untuk memungkinkan kendaraan berhenti tanpa harus mematikan engine

126.
a)

waffle patern

b)

radial diamond patern

c)

diamond patern

d)

radial spiral patern

127.

Transmisi yang dalam proses perpindahan giginya dapat dilakukan tanpa menghentikan laju kendaraan/alat adalah...

a)

Constanmesh

b)

Non constantmesh

c)

Slidingmesh

d)

Syncrhomesh

128.

Pada tranmisi tipe synchron mesh, apabila synchronizer ring terjadi keausan melebihi standar, maka yang terjadi pada transmisi adalah...

a)

Perpindahan gear lebih mudah

b)

Perpindahan gear menjadi susah

c)

Umur oli sebagai pelumas menjadi pendek

d)

Transmisi menjadi overheat

129.

Apabila tekanan oli yang bekerja pada pada booster main clutch rendah, maka...

a)

Clutch pedal terasa berat

b)

Clutch pedal terasa ringan

c)

Clutch pedal macet/jamed

d)

Piston pada booster akan bergerak sebelum valve menutup saluran oli

130.

Berapa gear rasio susunan roda gigi tersebut

a)

5

b)

0,2

c)

1,8

d)

3

131.

Transmisi berikut bertipe..

a)

Constanmesh

b)

Non Constanmesh

c)

Slidingmesh

d)

Synchronmesh

132.

Nomer 11 adalah...

a)

Input shaft

b)

Main shaft

c)

Counter shaft

d)

Intermediete Shaft

133.

Termasuk jenis

a)

Non servo booster

b)

Single acting booster

c)

Servo booster

d)

Spring booster

134.

Siapa Presiden Director PT. Antareja Mahada Makmur :

a)

Joko Triharjo

b)

Djoko Purwanto

c)

Christianto Setyo

d)

Ardi Tirta Tjoa

135.

Berapakan Misi dari PT. Antareja Mahada Makmur:

a)

6

b)

7

c)

4

d)

5

136.

Nilai Inti PT. Antareja Mahada Makmur yang ke 4:

a)

integritas

b)

kerja sama team

c)

kreatifitas

d)

kesempurnaan kerja

137.

Nilai Inti PT. Antareja Mahada Makmur “Kesempurnaan Kerja” adalah nilai inti yang ke:

a)

6

b)

3

c)

4

d)

5

138.

Siapa Nama PJO PT. Antareja Mahada Makmur site PIK:


a)

ardi tirta tjoa

b)

nanang pambudi

c)

wahyu binuko

d)

margono

139.

pada tahun berapa ppa pertama kali memiliki alat berat sendiri

a)

2008

b)

2011

c)

2002

d)

2012

140.

Pada gambar di samping yang di tunjukan No 1 adalah...

a)

Parabolic Spring

b)

Shock absorber

c)

Hollow Spring

d)

Boogie

141.

Pada gambar di samping yang di tunjukan No 2 adalah...

a)

Parabolic Spring

b)

Shock absorber

c)

Hollow Spring

d)

Boogie

142.

Brake system yang aktif karena adanya pressure angin adalah system dari...

a)

Parking brake

b)

Service brake

c)

Semua benar

d)

Salah semua

143.

Kode unit Arocs 4845 K, arti dari angka 48 adalah...

a)

Gross Vehicle Weight

b)

Engine Output

c)

Max Torque Engine

d)

Max Torque Transmission

144.

Apa kepanjangan dari SAE.....?

a)

society of automotive engineers

b)

society automatic engine

c)

society automotive engine

d)

society automatic engineers

145.

Apa nama tools yang ditunjukkan pada gambar tersebut.....?

a)

OIL FILTER WRENCH

b)

FILTER CATRIDGE WRENCH

c)

FILTER WRENCH

d)

FILTER STAMPS

146.

Berapa nilai minimum ketebalan yang direkomendasikan volvo untuk all lining brake.....?

a)

5 mm

b)

6 mm

c)

7 mm

d)

8 mm

147.

Berapa Frequensi standart di Indonesia….

a)

220 hz

b)

70 hz

c)

110 hz

d)

50 hz

148.

AVR singkatan dari…

a)

Air Voltage Regulator

b)

Asumtion voltage regulator

c)

Automatic voltage regulator

d)

Automatic voltage regulasi

149.

Berapa phase Towerlamp LT9 adalah

a)

1 phase

b)

2 phase

c)

3 phase

d)

5 phase

150.

Apa arti dari angka “140” pada S6D140E-2

a)

Piston Displacement

Langkah

b)

Piston/Stroke

c)

Bore

d)

Model Unit

Similar Resources on Wayground

第４３課までの復習

155 questions

第４３課までの復習

quiz

Worksheet

•

Professional Development
