WorksheetsMedição de Nível
Total questions: 67
Worksheet time: 34mins
Qual é o objetivo da medição do nível de um reservatório contendo líquido ou sólido?
Manter a variável em um valor fixo ou entre dois valores determinados
Aumentar a quantidade de fluido
Reduzir a quantidade de fluido
Alterar a composição do fluido
Quais são os dois métodos de medição usados nos processos em geral?
Medida Direta e Medida Indireta ou Inferencial
Medida Direta e Medida Relativa
Medida Indireta e Medida Absoluta
Medida Relativa e Medida Absoluta
O que pode ser determinado pela medição do nível de um reservatório?
Quantidade (volume ou massa) do fluido
Temperatura do fluido
Pressão do fluido
Composição química do fluido
Qual é a definição de Medida Direta?
É a medição para a qual toma-se como referência a posição do plano superior da substância medida.
É a medição que utiliza grandezas físicas para determinar o nível.
É a medição que utiliza apenas propriedades elétricas.
É a medição que não utiliza réguas ou visores de nível.
Quais dos seguintes instrumentos podem ser utilizados na Medida Direta?
Réguas, visores de nível, boia, ultrassom, radar.
Pressão, empuxo, propriedades elétricas.
Termômetros, barômetros, higrômetros.
Nenhum dos anteriores.
O que algumas literaturas consideram como medições indiretas?
Ultrassom e radar.
Réguas e visores de nível.
Boia e empuxo.
Pressão e propriedades elétricas.
Na Medida Indireta ou Inferencial, o nível é medido indiretamente em função de quais grandezas físicas?
Pressão, empuxo, propriedades elétricas.
Temperatura, umidade, velocidade do vento.
Massa, volume, densidade.
Comprimento, largura, altura.
O que consiste uma régua ou gabarito?
Uma régua graduada com comprimento adequado para ser introduzida no reservatório a ser medido.
Um dispositivo eletrônico para medir a temperatura.
Um instrumento para medir a pressão.
Um equipamento para medir a velocidade do vento.
Como se efetua a determinação do nível usando uma régua ou gabarito?
Através da leitura direta do comprimento marcado na régua pelo líquido.
Através da leitura de um display digital.
Através da medição da temperatura do líquido.
Através da observação da cor do líquido.
Qual princípio é aplicado nos visores de nível?
Princípio de Arquimedes
Princípio dos vasos comunicantes
Princípio de Pascal
Princípio de Bernoulli
Para que se destinam exclusivamente os visores de nível?
Medição de temperatura
Monitoramento do nível de líquido ou da interface entre dois líquidos imiscíveis
Medição de pressão
Monitoramento de gases
O que deve ser utilizado para altas pressões nos visores de nível?
Tubos de plástico
Visores apropriados
Tubos de metal
Visores de vidro
Onde é colocado o tubo transparente nos visores de nível?
No topo do reservatório
Na base do reservatório até o seu ponto mais alto
No meio do reservatório
Apenas na base do reservatório
Diagrama de um visor de nível mostrando um tubo transparente conectado a um reservatório.
O tubo está cheio de água.
O tubo está vazio.
O tubo está conectado a um tanque de combustível.
O tubo está conectado a um reservatório.
Qual é uma das principais razões para a ampla aplicação dos visores de nível na monitoração local de nível?
Devido ao seu alto custo
Devido ao seu baixo custo
Devido à sua complexidade
Devido à sua raridade
Quais são as características construtivas dos visores de nível que facilitam sua manutenção?
Complexidade e fragilidade
Facilidade de manutenção e segurança na operação
Alto custo e baixa durabilidade
Peso elevado e difícil instalação
Quantos tipos básicos de visores de nível existem?
Dois
Três
Quatro
Cinco
Quais são os tipos de visores de nível mencionados no texto?
Vidro tubular, vidro plano (transparente e reflexivo) e magnéticos
Vidro tubular, vidro curvo, vidro plano e magnéticos
Vidro tubular, vidro plano (transparente e opaco) e magnéticos
Vidro tubular, vidro plano (transparente e reflexivo), vidro curvo e magnéticos
Os visores de vidro tubular são normalmente fabricados com qual material?
Tubos de plástico
Tubos de metal
Tubos de vidro
Tubos de cerâmica
Para que são utilizadas as hastes nos visores de vidro tubular?
Para decoração
Para união
Para medição
Para aquecimento
Os visores de vidro tubular são fixados entre quais componentes?
Válvulas de segurança
Válvulas de bloqueio
Válvulas de pressão
Válvulas de controle
O que determina o comprimento e o diâmetro do tubo de vidro tubular?
As condições a que o visor estará submetido.
A cor do tubo.
O material do tubo.
A temperatura ambiente.
O que os tubos de vidro tubular não suportam?
Altas pressões e temperaturas.
Baixas pressões e temperaturas.
Altas pressões e baixas temperaturas.
Baixas pressões e altas temperaturas.
Para que são utilizadas hastes protetoras metálicas em torno do tubo de vidro?
Para proteção contra eventuais choques externos.
Para aumentar a pressão interna.
Para melhorar a visibilidade.
Para reduzir a temperatura.
Além das hastes protetoras metálicas, o que mais pode ser utilizado para proteger o tubo de vidro?
Chapas plásticas.
Fitas adesivas.
Papel alumínio.
Tecido de algodão.
Qual é a pressão máxima recomendada para o uso de visores de vidro tubular?
1,0 bar
2,0 bar
3,0 bar
4,0 bar
Qual é a temperatura máxima recomendada para o uso de visores de vidro tubular?
50 graus Celsius
75 graus Celsius
100 graus Celsius
125 graus Celsius
O que determina as dimensões dos tubos de vidro?
A cor do vidro
A norma
O fabricante
O tipo de processo
Com o que as dimensões dos tubos de vidro estão relacionadas?
Com a cor do vidro
Com a espessura do vidro
Com valores de pressão e temperatura máximas permissíveis
Com o comprimento do tubo
Por que os visores de vidro tubular têm limitações de uso?
Devido à sua cor
Devido à sua resistência
Devido ao seu comprimento
Devido ao seu peso
Qual é a recomendação sobre o uso de visores de vidro tubular com líquidos tóxicos, inflamáveis ou corrosivos?
É altamente recomendado.
Não se recomenda o uso.
Pode ser usado sem restrições.
Deve ser usado apenas com líquidos inflamáveis.
Qual é o comprimento máximo recomendado para o tubo dos visores de vidro tubular?
500 mm
1000 mm
750 mm
600 mm
O que se recomenda fazer caso seja necessário cobrir faixas de variação de nível maiores?
Usar um visor mais longo.
Usar dois ou mais visores com sobreposição de faixas visíveis.
Usar um visor de vidro mais espesso.
Reduzir a quantidade de líquido no tubo.
Por que os vidros planos substituíram os visores tubulares de uso industrial ao longo dos anos?
Devido ao menor custo de produção.
Devido à falta de segurança dos visores tubulares em aplicações com pressões elevadas.
Devido à maior transparência dos vidros planos.
Devido à facilidade de instalação dos vidros planos.
O que são as seções dos visores de vidro plano?
Barras planas de vidro.
Módulos onde se fixam barras planas de vidro.
Tubos de vidro.
Placas de vidro curvadas.
Diagrama de um visor de vidro plano com seções numeradas.
Seção 1
Seção 2
Seção 3
Seção 4
Qual é a altura variada de cada seção dos visores de vidro plano?
50 a 200 mm
100 a 350 mm
150 a 400 mm
200 a 450 mm
Quantas seções, no máximo, é recomendado que cada visor tenha?
Duas seções
Três seções
Quatro seções
Cinco seções
O que pode acontecer se um visor tiver mais de quatro seções?
O visor pode quebrar
O visor pode ficar muito leve
O visor pode deixar de ser autossustentável
O visor pode medir incorretamente
Qual é a recomendação quando a altura a ser medida exige um número de seções adicionais?
Usar um único visor
Usar dois ou mais visores com sobreposição
Usar visores sem sobreposição
Não usar visores
Qual é a principal desvantagem dos visores multisseções?
Custo elevado
Dificuldade de instalação
Pontos de não visibilidade entre as seções adjacentes
Manutenção frequente
Quais são os componentes dos visores planos mencionados no texto?
Corpo do Visor e Espelho
Corpo do Visor e Tampa Traseira
Espelho e Tampa Traseira
Corpo do Visor e Tampa Frontal
Qual material é geralmente usado para fabricar o Corpo do Visor?
Aço inoxidável
Ferro nodular
Aço carbono usinado
Alumínio
Para fluidos corrosivos, qual material é utilizado no Corpo do Visor?
Aço carbono usinado
Ferro nodular
Aço inoxidável (AISI 304 ou 316)
Alumínio
Qual é a função do Espelho nos visores planos?
Permitir a passagem do fluido
Suportar altas tensões
Medir a pressão do fluido
Controlar a temperatura
Quais materiais podem ser usados para fabricar o Espelho?
Aço inoxidável e alumínio
Ferro nodular, aço carbono ou aço inoxidável
Aço carbono usinado e alumínio
Ferro nodular e alumínio
Qual é o material do vidro utilizado nos visores de vidro plano?
Vidro comum
Borossilicato temperado
Vidro laminado
Vidro acrílico
O que as juntas de vedação são feitas de?
Borracha
Papelão hidráulico
Plástico
Metal
Qual é a função dos parafusos e porcas nos visores de vidro plano?
Vedação
Fixação do conjunto
Isolamento térmico
Decoração
Por que o vidro borossilicato temperado é utilizado nos visores de vidro plano?
Porque é barato
Porque suporta choques térmicos e mecânicos
Porque é leve
Porque é flexível
Qual material é utilizado nas juntas almofadadas?
Borracha
Amianto
Plástico
Metal

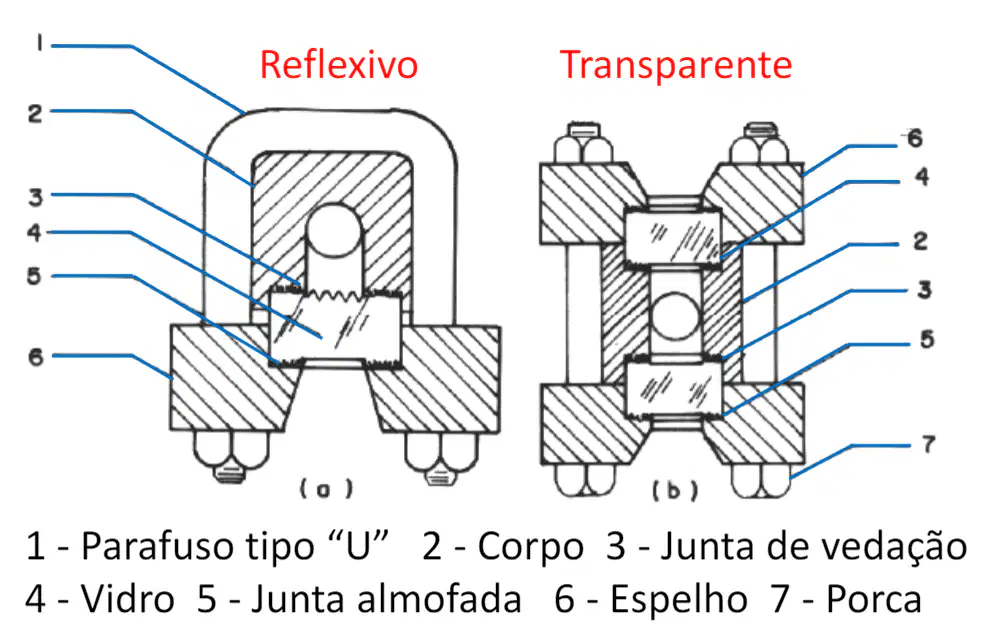

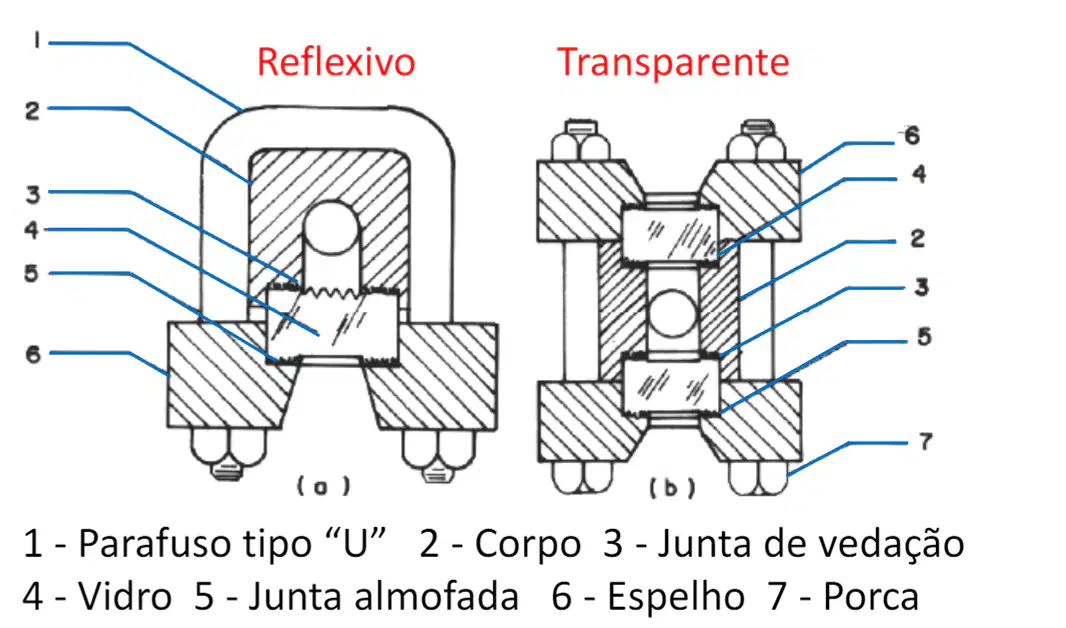

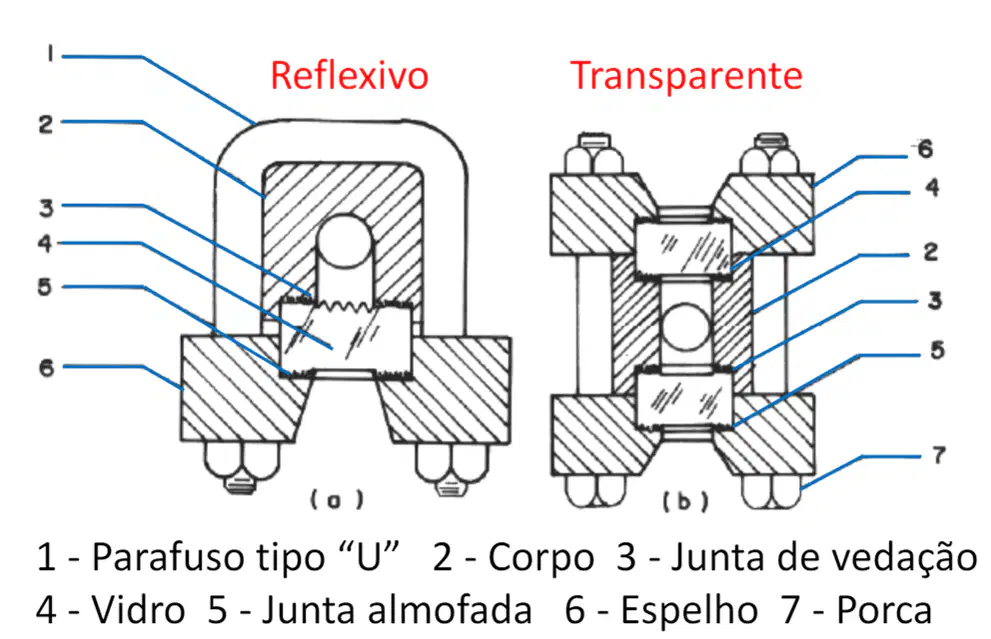

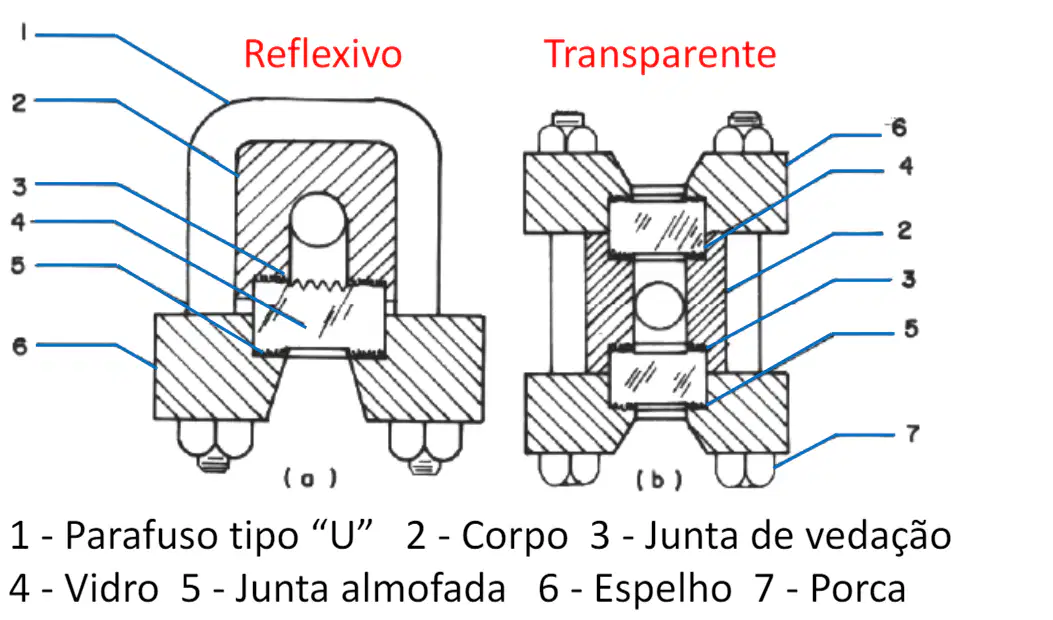

Quais são os componentes identificados pelo número 4 nos visores de vidro plano?
Parafuso tipo "U"
Corpo
Vidro
Junta de vedação
Qual é a função do componente identificado pelo número 5 nos visores de vidro plano?
Vedação
Almofada
Espelho
Parafuso
Qual componente é identificado pelo número 7 nos visores de vidro plano?
Parafuso tipo "U"
Corpo
Espelho
Porca
Qual é a diferença principal entre os dois tipos de visores de vidro plano mostrados no diagrama?
Um é reflexivo e o outro é transparente
Um é maior que o outro
Um tem mais componentes que o outro
Um é feito de metal e o outro de plástico
Qual é a característica principal do visor plano reflex ou reflexivo?
Possui vidro com ranhuras prismáticas na face interna.
É feito de plástico transparente.
Funciona com base na refração da luz.
Não possui ranhuras na face interna.
Em que princípio ótico se baseia o funcionamento do visor plano reflex?
Refração da luz.
Reflexão total da luz.
Dispersão da luz.
Absorção da luz.
Qual é a composição da superfície interna do vidro nos visores de vidro plano REFLEX?
Primas normais no sentido longitudinal do visor
Primas normais no sentido transversal do visor
Primas inclinadas no sentido longitudinal do visor
Primas inclinadas no sentido transversal do visor
Qual é o ângulo crítico para a superfície vidro-ar mencionado no texto?
30º
42º
45º
50º
O que acontece com os raios de luz normais à face do visor quando atingem a superfície do prisma com um ângulo de 45º?
Sofrem refração parcial
Sofrem reflexão total
São absorvidos pelo prisma
São dispersos em várias direções
Qual cor o visor apresenta para o observador nesta condição?
Azul brilhante
Verde brilhante
Prata brilhante
Vermelho brilhante
Qual é o ângulo de reflexão total para a superfície vidro-água?
45º
62º
90º
30º
Por que é possível ver a superfície interna da câmara do visor onde existe líquido?
Porque o ângulo é ultrapassado
Porque a superfície é pintada de branco
Porque não ocorre a reflexão total
Porque o vidro é transparente
Qual é a cor geralmente usada para pintar a superfície interna da câmara do visor para maior contraste?
Branco
Vermelho
Preto
Azul
Em quais casos os visores de vidro plano REFLEX não devem ser utilizados?
Em ambientes com alta umidade
Em presença de fluidos corrosivos ao vidro
Em temperaturas abaixo de 0°C
Em ambientes com pouca iluminação
O que deve ser feito quando se utiliza visores de vidro plano REFLEX em aplicações com vapor d'água saturado a pressões superiores a 30 bar?
A superfície interna do vidro deve ser protegida contra o agente corrosivo
A superfície externa do vidro deve ser pintada
O vidro deve ser substituído por plástico
O visor deve ser removido após cada uso
Por que os visores de vidro plano REFLEX não devem ser utilizados com fluidos viscosos?
Porque o vidro pode quebrar
Porque o fluido pode manchar o vidro
Porque o fluido torna ineficaz a ação dos prismas
Porque o fluido pode evaporar rapidamente
