LUKISAN PEMBINAAN

Total questions: 10

Worksheet time: 5mins

Name
Class
Date
1.

Berikut adalah jenis-jenis lukisan pelan kecuali

a)

Lukisan lanskap

b)

Lukisan persembahan

c)

Lukisan senibina

d)

Lukisan awam dan struktur

2.

Berikut merupakan elemen yang terdapat pada lukisan pembinaan bangunan KECUALI…

a)

Kotak tajuk

b)

Tajuk lukisan

c)

Lukisan pelan lantai

d)

Skala lukisan

3.

Berikut merupakan ciri-ciri yang terdapat dalam set lukisan kerja KECUALI

a)

Pelan lokasi

b)

Lukisan keratan

c)

Lukisan pandangan

d)

Jadual simbol piawai

4.

· Lukisan pelan menunjukkan susun atur ruang

· Pelan pandangan (elevations) menunjukkan aras ketinggian bangunan

· Pelan keratan (sections) menunjukkan struktur bangunan

· Pelan perincian (details)

· Mengandungi spesifikasi bahan binaan (specifications) pada jadual pintu dan tingkap

Pernyataan di atas menunjukkan ciri-ciri bagi lukisan di bawah

a)

Lukisan awam dan struktur

b)

Lukisan senibina

c)

Lukisan perpaipan

d)

Lukisan elektrik

5.

·       Lukisan pelan menunjukkan lokasi susunatur lanskap

·       Lukisan berwarna untuk pelan persembahan

·       Lukisan mengandungi nama/jenis tanaman/lanskap pada jadual spesifikasi

·       Lukisan mempunyai lukisan bangunan tetapi tidak secara terperinci hanya sekadar menunjukkan dan perletakan lanskap disekitar bangunan

Pernyataan di atas menunjukkan ciri-ciri bagi lukisan di bawah

a)

Lukisan awam dan struktur

b)

Lukisan perpaipan

c)

Lukisan lanskap

d)

Lukisan elektrik

6.

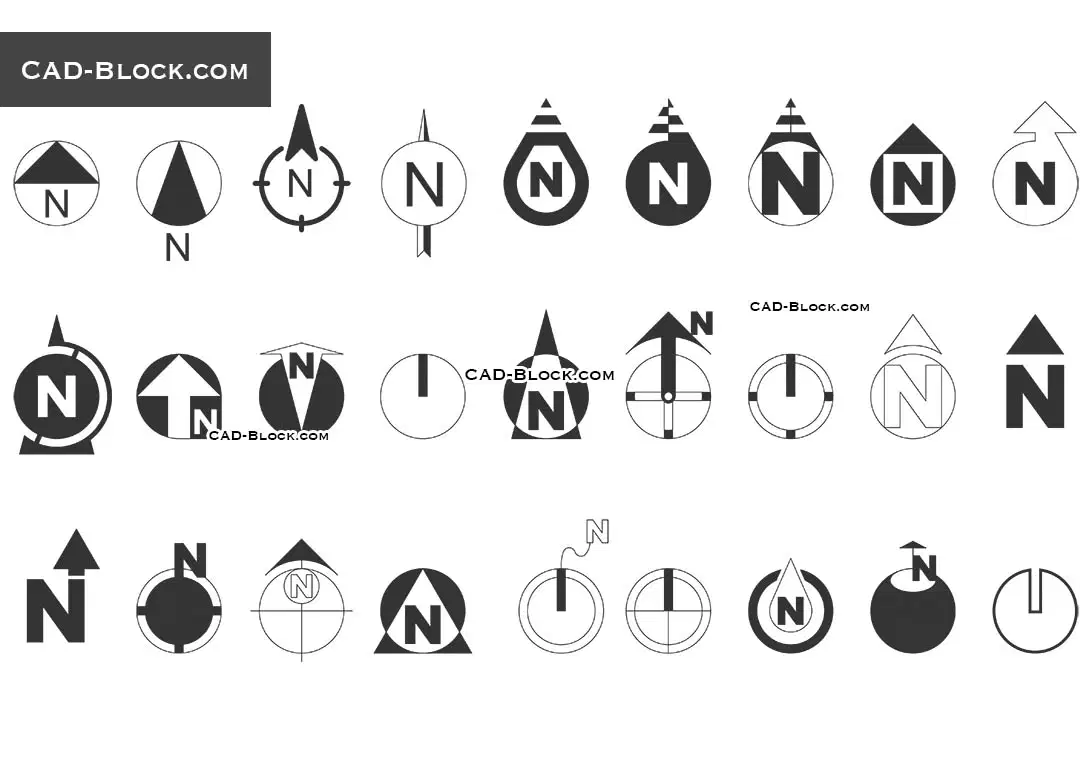

Berdasarkan Rajah berikut, nyatakan nama simbol tersebut

a)

Simbol piawai perpaipan

b)

Simbol arah utara

c)

Simbol piawai senibina

d)

Simbol piawai elektrik

7.

Berdasarkan Rajah berikut, nyatakan nama simbol tersebut

a)

Simbol arah utara

b)

Simbol piawai perpaipan

c)

Simbol piawai senibina

d)

Simbol piawai elektrik

8.

Pilih pernyataan yang TIDAK BENAR tentang pelan keratan

a)

Menunjukkan lukisan butiran sesuatu bahagian sambungan

b)

Menunjukkan lukisan terperinci sesuatu bahagian sambungan

c)

Menunjukkan pandangan bangunan dipotong bagi menjelaskan butiran terlindung

d)

Menunjukkan lukisan pandangan hadapan, belakang, kiri dan kanan

9.

Pilih pernyataan yang TIDAK BENAR tentang pelan pandangan

a)

Menunjukkan keseluruhan rupabentuk bangunan

b)

Memberikan dua dimensi ukuran iaitu lebar dan tinggi atau panjang dan tinggi sesuatu bangunan

c)

Menunjukkan pandangan bangunan dipotong bagi menjelaskan butiran terlindung

d)

Menunjukkan lukisan pandangan hadapan, belakang, kiri dan kanan

10.

· Lukisan yang dibuat apabila bangunan yang dibina telah siap berdasarkan kedudukannya yang sebenar di tapak bina

· Lukisan ini digunakan untuk mengenalpasti masalah atau kerja-kerja tambahan yang diperlukan pada sesuatu bangunan yang telah siap dibina berdasarkan keadaan sebenar bangunan yang telah dibina

· Lukisan menunjukkan susun atur perkhidmatan bangunan (building services-electric, plumbing & sanitary) untuk rekod dan penyelenggaran kerja (building maintenance) kepada pelanggan

Pernyataan di atas menunjukkan ciri-ciri bagi lukisan di bawah

a)

Lukisan kerja

b)

Lukisan seperti dibina (As-Built)

c)

Lukisan perkhidmatan bangunan

d)

Lukisan pelan tapak
