LUKISAN PEMBINAAN QUIZ

Total questions: 10

Worksheet time: 7mins

Name
Class
Date
1.

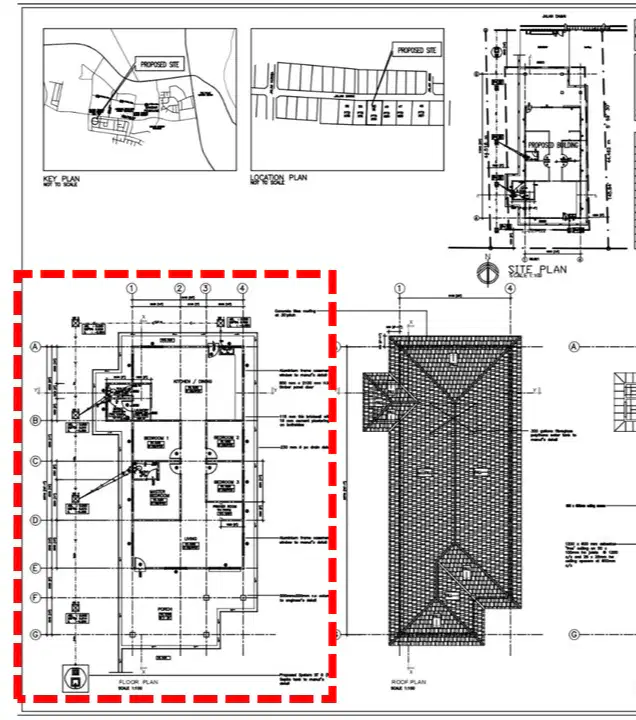

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

butiran-butiran seperti ruang-ruang di dalam bangunan berserta simbol piawai bagi dinding, pintu, tingkap dan sebagainya

b)

Skala yang biasa digunakan pada pelan lantai ialah 1:50, 1:100, atau 1:200 bergantung kepada kesesuaian

c)

menunjukkan tapak projek di dalam lingkungan taman perumahan atau kawasan kediaman berhampiran

d)

nota-nota penting seperti jenis kemasan, kaedah pembinaan, jenis ruang dan lain-lain

2.

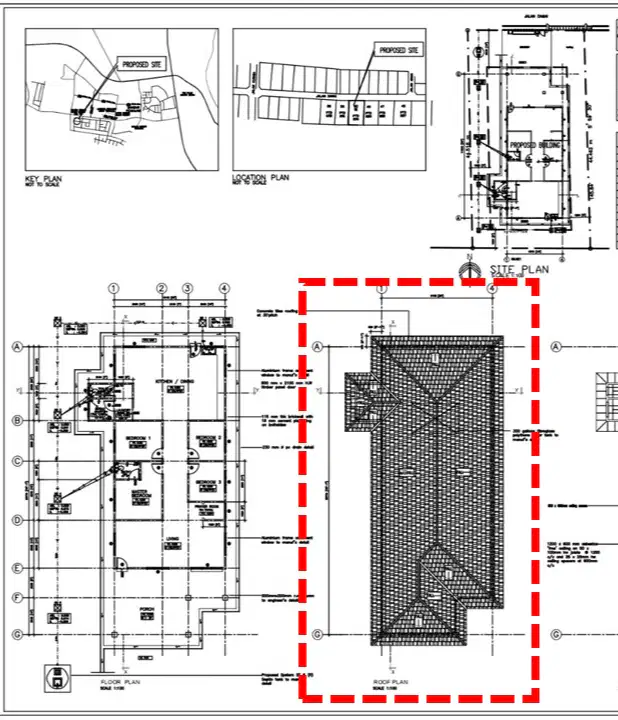

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

Satah pemotongan ini biasanya berada satu meter lebih tinggi dari aras lantai

b)

butiran-butiran seperti ruang-ruang di dalam bangunan berserta simbol piawai bagi dinding, pintu, tingkap dan sebagainya

c)

Terdapat perincian seperti perabung, penutup bumbung, saluran air, dan lurah untuk memudahkan pembinaan

d)

menunjukkan reka bentuk bumbung, dimensi, kecerunan setiap bumbung, kadar unjuran dan kedudukan rasuk pada pandangan atas

3.

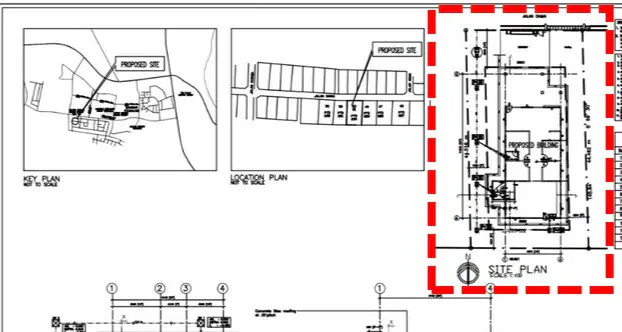

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

memberi perincian yang jelas mengenai tapak bangunan yang dicadangkan

b)

dimensi tapak pembinaan, kedudukan tapak dari sempadan tanah, jalan masuk, tangki septik, dan kawasan berhampiran

c)

Satah pemotongan ini biasanya berada satu meter lebih tinggi dari aras lantai

d)

Terdapat perincian seperti perabung, penutup bumbung, saluran air, dan lurah untuk memudahkan pembinaan

4.

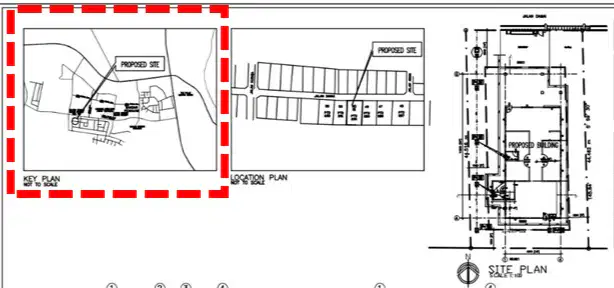

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

kegunaannya untuk menujukkan arah ke tapak cadangan

b)

Pelan ini memberi panduan di mana letaknya kawasan tapak binaan projek.

c)

mengandungi tapak cadangan, bandar, jalan, saliran, Tanda arah utara. Ianya dilukis tanpa skala

d)

menunjukkan ukuran bangunan keseluruhannya serta susun atur grid bagi rujukan pembinaan dari pandangan atas

5.

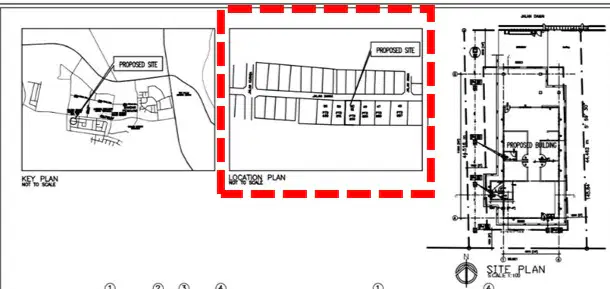

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

Terdapat perincian seperti perabung, penutup bumbung, saluran air, dan lurah untuk memudahkan pembinaan

b)

memberi petunjuk kedudukan tapak cadangan pembinaan.

c)

sempadan tanah, parit, jalan besar, tanah terbuka, penggunaan tanah di sekitar, jalan masuk, kawasan berumput, nama jalan, lot tanah, arah mata angin

d)

Garisan bumbung dan garisan keratan juga ditunjukkan pada pelan lantai

6.

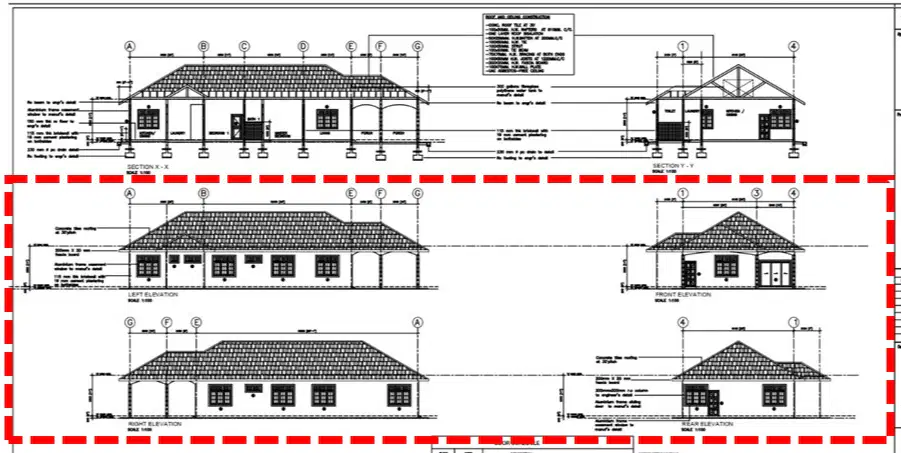

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

Lukisan berskala yang menunjukkan secara keseluruhan rupa bentukbangunan

b)

menunjukkan pandangan yang terhasil apabila bangunan dipotong secara menegak bagi menjelaskan butiran terlindung

c)

Potongan dibuat dari bahagian atas bangunan hingga ke aras tanah merangkumi bumbung, tiang, dinding, rasuk, lantai, pintu, tingkap dan lapisan atas tanah

d)

memberi gambaran dan kedudukan mengenai alat pemasangan, lekapan dan arah aliran air di dalam sesuatu bangunan

7.

Pilih pernyataan yang BENAR tentang RAJAH berlabel merah

a)

memberi gambaran dan kedudukan mengenai alat pemasangan, lekapan dan arah aliran air di dalam sesuatu bangunan

b)

lukisan berskala yang menunjukkan secara keseluruhan rupa bentuk bangunan

c)

lukisan dua dimensi kerana objek yang dilukis akan memberikan dua dimensi ukuran iaitu lebar dan tinggi, atau panjang dan tinggi sesuatu bangunan

d)

menunjukkan lokasi alat tambah dan alat lengkap serta suis kawalan di dalam bangunan atau rumah kediaman

8.

Pilih pernyataan yang BENAR tentang RAJAH berikut

a)

dilengkapi dengan lagenda bagi menunjukkan simbol piawai alat tambah dan alat lengkap

b)

menunjukkan lokasi alat tambah dan alat lengkap serta suis kawalan di dalam bangunan atau rumah kediaman

c)

memberi gambaran dan kedudukan mengenai alat pemasangan, lekapan dan arah aliran air di dalam sesuatu bangunan

d)

Semua unit lekapan, laluan paip, arah aliran air, sambungan siku dan liku, kunci paip dan sambungan-T ditunjukkan dalam simbol piawai

9.

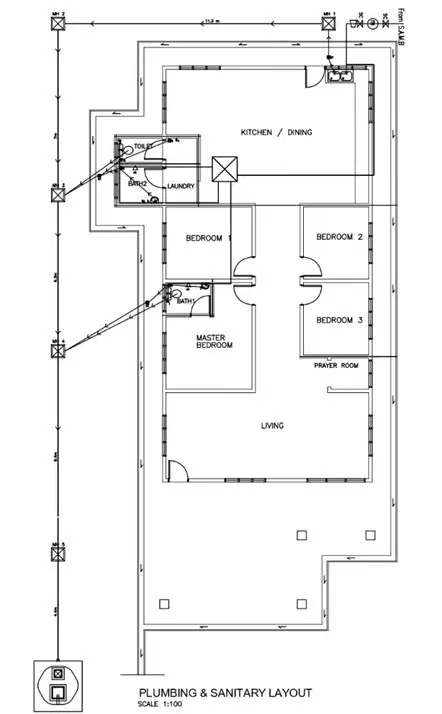

Pilih pernyataan yang BENAR tentang RAJAH berikut

a)

memberi gambaran dan kedudukan mengenai alat pemasangan, lekapan dan arah aliran air di dalam sesuatu bangunan

b)

menunjukkan lokasi alat tambah dan alat lengkap serta suis kawalan di dalam bangunan atau rumah kediaman

c)

Susun atur alat tambah dan

alat lengkap pada pelan lantai adalah mengikut garis panduan yang ditetapkan oleh Suruhanjaya Tenaga

d)

Semua unit lekapan, laluan paip, arah aliran air, sambungan siku dan liku, kunci paip dan sambungan-T ditunjukkan dalam simbol piawai

10.

Lukisan berskala yang menunjukkan ukuran bangunan keseluruhannya serta susun atur grid bagi rujukan pembinaan dari pandangan atas. Satah pemotongan ini biasanya berada satu meter lebih tinggi dari aras lantai. Terdapat nota-nota penting seperti jenis kemasan, kaedah pembinaan, jenis ruang dan lain-lain.

Pernyataan di atas menunjukkan ciri-ciri bagi lukisan....

a)

b)

c)

d)
