Worksheetsกฎของโอห์ม
Total questions: 30
Worksheet time: 18mins

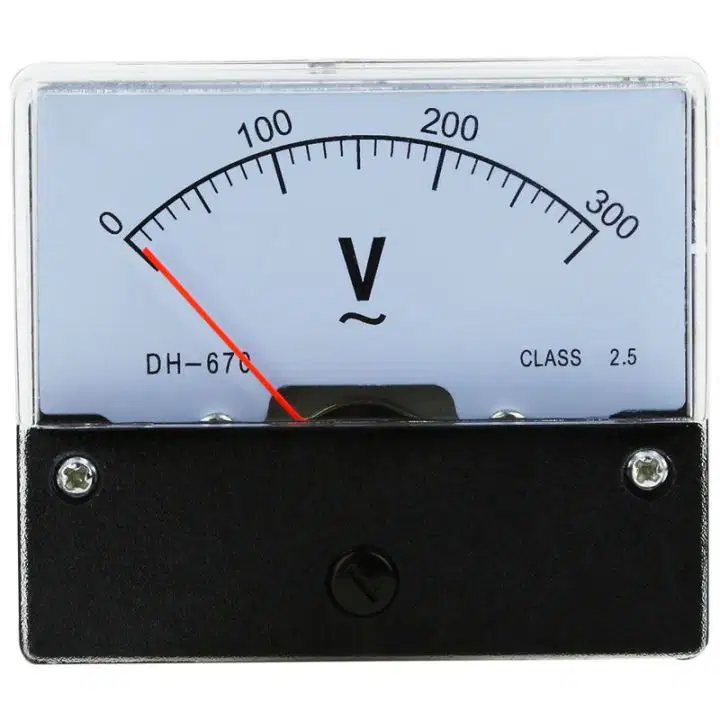

จากภาพเป็นเครื่องมือที่ใช้วัดค่าใด
ความต่างศักย์ไฟฟ้า
ความต้านทานไฟฟ้า
กระแสไฟฟ้า
สามารถวัดได้ทั้งค่า I, V และ R
จากภาพเป็นเครื่องมือที่ใช้วัดค่าใด
ความต่างศักย์ไฟฟ้า
ความต้านทานไฟฟ้า
กระแสไฟฟ้า
สามารถวัดได้ทั้งค่า I, V และ R
แรงดันไฟฟ้าใช้ตัวย่ออะไร
E,V
I
R
P
กระแสไฟฟ้าใช้ตัวย่ออะไร
E,V
I
R
P
ความต้านทานใช้ตัวย่ออะไร
E,V
I
R
P
แรงดันไฟฟ้ามีหน่วยเป็นอะไร
แอมแปร์
โวลต์
โอห์ม
วัตต์
กระแสไฟฟ้ามีหน่วยเป็นอะไร
แอมแปร์
โวลต์
โอห์ม
วัตต์
วงจรไฟฟ้ามีแรงดัน 24 โวลต์ มีความต้านทาน 12 โอห์ม จะมีกระแสไหลในวงจรเท่าไร
0.5 A
1 A
2 A
4 A
กระแสไฟฟ้า 5 A ไหลผ่านตัวต้านทาน 2 โอห์ม จงหาค่าแรงดันไฟฟ้า
5 V
2.5 V
20 V
10 V
ไฟฟ้ากระแสตรงใช้ตัวย่ออะไร
AC
DC
CD
DVD
กำลังไฟฟ้าใช้ตัวย่อเป็นอะไร
P
E
I
R
กำลังไฟฟ้ามีหน่วยเป็นอะไร
โอห์ม
วัตต์
ไข้
เมตร
จากกฎของโอห์มความต้านทานในวงจรฟ้าหาได้จากข้อใด
R = V/I
I = R/V
R = I/V
1 x R
จงคำนวณหาปริมาณของกระแสไฟฟ้าในวงจรซึ่งมีแรงดัน 120 V มีค่าความต้านทาน 12 Ω
5 A
2.5 A
10 A
0.1 A
จงคำนวณหาค่าความต้านทานในวงจรไฟฟ้า มีแหล่งจ่ายแรงดันไฟฟ้าป้อนให้กับวงจร 30 V กระแสไหลผ่านความต้านทาน 3 A
5 Ω
10 Ω
15 Ω
60 Ω
จงคำนวณหาแรงเคลื่อนทางไฟฟ้าในวงจรไฟฟ้า มีกระแสไหลในวงจร 5 A และความต้านทานในวงจร 45 Ω
230 V
220 V
150 V
225 V
คุณสมบัติของวงจรอนุกรมกล่าวไว้ว่าอย่างไร
กระแสไฟฟ้าจะไหลผ่านเท่ากันและมีทิศทางเดียวกันตลอดทั้งวงจร
ความต้านทานรวมของวงจรจะมีค่าไม่เท่ากับผลรวมของความต้านทานแต่ละตัวในวงจรรวมกัน
กระแสไฟฟ้ารวมของวงจรขนาน จะมีค่าเท่ากับกระแสไฟฟ้าย่อยที่ไหลในแต่ละสาขา
กระแสไฟฟ้าจะไหลสวนทางกันทั้งวงจร
คุณสมบัติของวงจรขนานกล่าวไว้ว่าอย่างไร
แรงดันทางไฟฟ้าเพิ่มขึ้นและกระแสลดลง
กระแสไฟฟ้าจะไหลสวนทางกันทั้งวงจร
กระแสไฟฟ้าจะไหลผ่านเท่ากันและมีทิศทางเดียวกันตลอดทั้งวงจร
กระแสไฟฟ้ารวมของวงจรขนาน จะมีค่าเท่ากับกระแสไฟฟ้าย่อยที่ไหลในแต่ละสาขาของวงจรรวมกัน
การวัดกาค่ากระแสไฟฟ้าในวงจรควรต่อเครื่องมือวัดอย่างไร
ต่อขนานเข้ากับวงจร
ต่ออนุกรมเข้ากับวงจร
ต่อคร่อมวงจร
ต่อวัดที่แหล่งจ่ายไฟฟ้า
ปริมาณใดที่ไม่เกี่ยวข้องกับกฎของโอห์ม
ความต้านทานไฟฟ้า
กระแสไฟฟ้า
ความจุไฟฟ้า
ความต่างศักย์ไฟฟ้า
ข้อใดเป็นความสัมพันธ์ระหว่างความต่างศักย์ไฟฟ้าและกระแสไฟฟ้าตามกฎของโอห์ม
จากรูปเป็นสัญลักษณ์ของปริมาณใดในวงจรไฟฟ้า
แหล่งจ่ายไฟฟ้า
แอมมิเตอร์
โวลต์มิเตอร์
ความต้านทาน
ตัวต้านทานขนาด 600 โอห์ม มีกระแสไฟฟ้าผ่าน 0.1 แอมแปร์ ปลายทั้งสองของตัวต้านทานนี้ต่อกับความต่างศักย์ไฟฟ้าเท่าใด
20 โวลต์
30 โวลต์
60 โวลต์
120 โวลต์
จากวงจรไฟฟ้าดังรูปด้านล่างนี้ จงใช้กฎของโอห์มคำนวณหาค่ากระแสไฟฟ้า
6 โวลต์
8 โวลต์
10 โวลต์
12 โวลต์
แรงดันไฟฟ้า 12 โวลต์ ตกคร่อมตัวต้านทาน 4 โอห์ม ค่ากระแสไฟฟ้าในวงจรมีค่าเท่าไร
6 แอมแปร์
8 แอมแปร์
3 แอมแปร์
4 แอมแปร์
เมื่อต่อแอมมิเตอร์และโวลต์มิเตอร์เข้ากับวงจรไฟฟ้าอ่านค่าได้ 300 mA และ 4.5 V ตามลำดับ ลวดตัวนำนี้มีความต้านทานไฟฟ้าเท่าใด
15 โอห์ม
0.015 โอห์ม
1.5 โอห์ม
150 โอห์ม
เครื่องใช้ไฟฟ้ามีความต้านทาน 55 โอห์ม ต่อเข้ากับไฟฟ้าความต่างศักย์ 220 โวลต์ จะมีกระแสไหลผ่านกี่แอมแปร์
0.02
4
5.5
220
กาต้มน้ำอันหนึ่งใช้กับไฟฟ้าที่มีความต่างศักย์ 220 โวลต์ มีกระแสไฟฟ้าไหลผ่าน 5 แอมแปร์ อยากทราบว่ากาต้มน้ำนี้มีความต้านทานกี่โอห์ม
44
0.02
40
4.4
ต่อลวดเงินเข้ากับเซลล์ไฟฟ้าเซลล์หนึ่ง พบว่ามีกระแสไฟฟ้าไหลผ่านลวดเงินขนาด 0.05 แอมแปร์ ถ้าลวดเงินมีความต้านทาน 50 โอห์ม อยากทราบว่าความต่างศักย์ของเซลล์ไฟฟ้ามีขนาดเท่าใด
25 โวลต์
2.5 โวลต์
0.25 โวลต์
10 โวลต์
คนนี้คือใคร
โทมัส อัลวาเอดิสัน
ชาลล์ ดาวิน
ไอแซค นิวตัน
จอร์จ ไซมอน โอห์ม
